Uređaj za mjerenje čvrstoće betona - glavnih tipova.

Beton je jedan od najčešćih tipova struktura, trajnost i pouzdanost cjelokupnog objekta kao cjeline ovisi o njegovoj kvaliteti i snazi. Ne iznenađuje da je određivanje svojstava čvrstoće vrlo važan zadatak u procesu izgradnje objekta i stavljanja u pogon. U tu se svrhu koriste razne metode i vrste opreme, a mi ćemo ih razmotriti kao dio ovog pregleda.

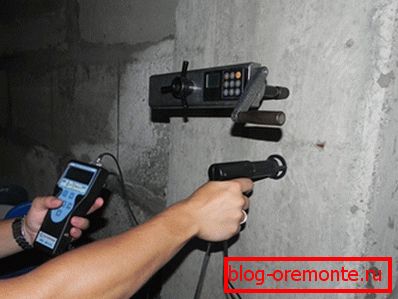

Na fotografiji - zahvaljujući nastupu visokotehnoloških uređaja, danas je mnogo lakše određivanje snage.

Osnovne metode ispitivanja betona

Treba napomenuti da se oprema ove skupine može koristiti za ispitivanje čvrstoće betona i opeke. Snaga se podrazumijeva kao sposobnost materijala da se odupre uništenju pod djelovanjem unutarnjeg stresa i različitih vanjskih čimbenika, što je veća otpornost, to je pouzdaniji i izdržljiviji dizajn.

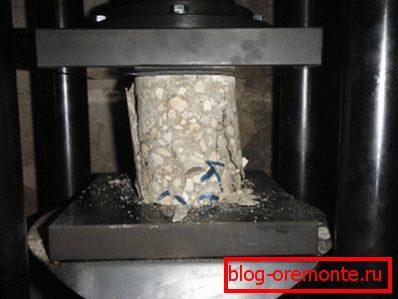

Oprema za ispitivanje čvrstoće može biti vrlo velika.

Možete provjeriti dva načina:

  • Destruktivni: suština ove metode leži u činjenici da su u posebnom tisku zdrobljeni prethodno pripremljeni praznine, To mogu biti kocke, koje su oblikovane od kontroliranog betona ili jezgara - ulomaka cilindričnog oblika, čime se dobiva dijamantno bušenje rupe u betonu i uklanjanje fragmenta.

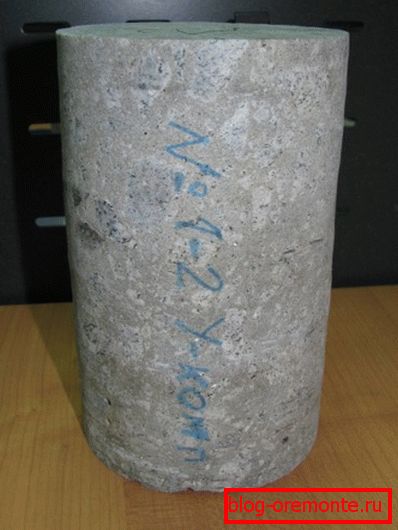

Da biste dobili jezgru, trebate izbušiti beton
  • Druga je mogućnost upotreba uređaja za određivanje čvrstoće betona nerazornim načinom., Takva oprema mjeri fizičke veličine koje izravno utječu na čvrstoću betona i ponovno ih izračunavaju, dajući željeni učinak. Naravno, to je bolja oprema, manja je pogreška i veća točnost istraživanja.

Vrste uređaja

Najčešće se koristi prilikom provođenja mjernog postupka, jedna od dvije glavne vrste mjerne opreme. Naravno, radeći svoje ruke znači upravo tu mogućnost, budući da je cijena posebnog tiska vrlo visoka i nema smisla zadržati je li nemate poseban laboratorij za testiranje za pružanje usluga mjerenja čvrstoće i drugih pokazatelja.

Određivanje mehaničke čvrstoće

Ako se ispitivanje bez razaranja (NC) obavlja mehanički, glavni regulatorni čin koji treba slijediti je GOST 22690-88 "Betoni. Određivanje čvrstoće mehaničkim metodama NK. Ovaj dokument definira pravila za ispitivanje teškog i laganog betona s krajnjim vrijednostima čvrstoće koja ne prelaze granicu od 5 do 100 MPa.

Ova skupina uređaja uključuje nekoliko osnovnih tipova opreme koja se razlikuje u načinu određivanja tih ili drugih neizravnih značajki.

To mogu biti sljedeći pokazatelji:

  • Energetski utjecaj poseban.
  • Vrijednost odbijanja napadača od bubnjara pritisnuta na zid.
  • Veličina lijeve staze utjecaja.
  • Pokazivač sile potrebne za uništavanje malog područja na rubovima konstrukcije ili pri kidanju fiksnog sidrenog vijka.

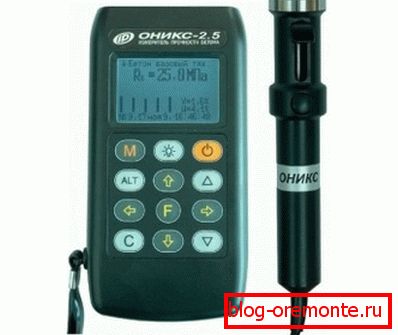

Uređaj se može sastojati od napadača i kontrolne jedinice, ili se sve može nalaziti u napadaču (najsuvremenije verzije se provode točno na ovaj način)

Značajke mjerenja pomoću jedne ili više metoda ovise o mnogim čimbenicima, stoga je potrebno proučiti upute za uporabu uređaja. Razmotriti najpopularniju varijantu testa - metoda elastičnog povratka.

Tehnologija je kako slijedi:

  • Mjerna jedinica mora biti okomita na površinu, što je veće skretanje, to je veća pogreška u mjerenju, ne biste ga trebali zaboraviti.

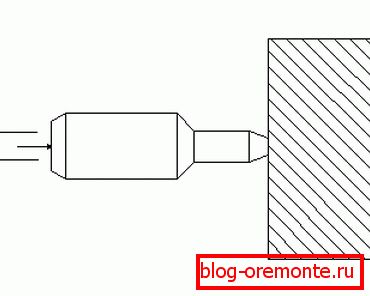

Sila se mora primjenjivati ​​okomito, što jamči točnost mjerenja.
  • Ispitivanje treba provesti na različitim dijelovima površine, za ispravna mjerenja, trebali biste imati najmanje 5 vrijednosti i odrediti aritmetički prosjek.
  • Pomoću posebne formule izračunava se pokazatelj snage određene strukture. U stvari, sve je vrlo jednostavno i, prema preporukama i zahtjevima uputa, moguće je provesti kvalitativna mjerenja, čak i bez odgovarajuće prakse.
Suvremeni uređaji su vrlo kompaktni i lagani za upotrebu.

Obratite pažnju! Da biste bili sigurni da su brojke točne i ispravne, ne smijete zaboraviti da minimalna debljina betonske strukture ne bi smjela biti manja od 100 mm.

Korištenje ultrazvučne metode

Prilikom korištenja ove metode izračuna čvrstoće betona ili opeke, svi zahtjevi za mjerenja i redoslijed njihova ponašanja određuju GOST 17624-87 "Concrete. Ultrazvučna metoda za određivanje snage. Treba napomenuti da je uz pomoć takve metode moguće mjeriti gotovo sve tipove betona, što čini ovu mogućnost svestranijima što je više moguće.

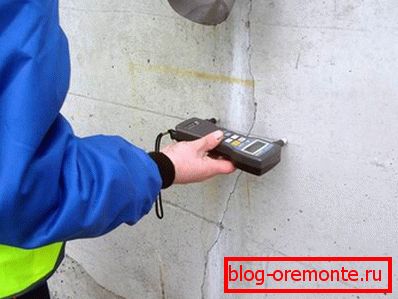

Ultrazvučni uređaj za određivanje čvrstoće betona je jednostavan i lagan za rad

Uz pomoć ultrazvuka, moguće je mjeriti i pokazatelje gotovih struktura i materijala koji još nisu dobili optimalne pokazatelje snage. To jest, možete pratiti proces otvrdnjavanja materijala.

Značajke ove vrste mjerenja su kako slijedi:

  • Sam postupak se temelji na fizičkom odnosu između vrijednosti čvrstoće betona i brzine širenja zvukovnih vibracija kroz nju. Taj se odnos može izraziti u obliku formule, grafikona ili tablice, stručnjaci ga nazivaju "svojstvom kalibracije". Ovaj indikator se određuje zasebno za svaki objekt mjerenja, u procesu provjere koristi se površina ili sondiranje.
  • Prema rezultatima ispitivanja i odabira karakteristika umjeravanja provode se glavne testne aktivnosti, a one se trebaju provoditi na isti način kao i one za provjeru.
  • Na temelju dobivenih pokazatelja određuje se stvarna čvrstoća određenog dijela betonske strukture.

Obratite pažnju! Što se točnije određuje kalibracijska karakteristika, to će biti veća točnost konačnih rezultata.

Testiranje može biti potrebno u različitim slučajevima: od određivanja pouzdanosti strukture do izračuna dinamike otvrdnjavanja betonskog materijala. Ako se armiranobeton treba rezati dijamantnim krugovima, također je poželjno izmjeriti čvrstoću i odabrati optimalni tip kotača za beton.

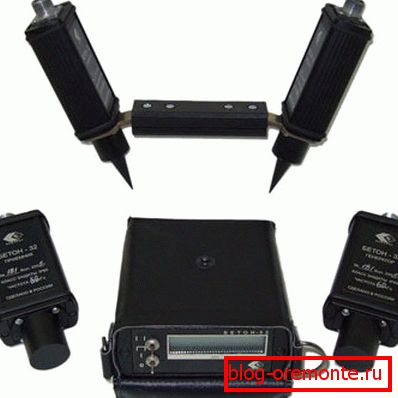

Uređaji mogu imati najrazličitiju konfiguraciju, važno je da je točnost mjerenja bila što veća

zaključak

U nekim slučajevima, jako ovisi o točnosti mjerenja, posebno kada je u pitanju popravak rada i mjere za jačanje strukture. Samo ispravni podaci jamče da će se odabrati potrebna opcija daljnjih akcija. Video u ovom članku pomoći će razumjeti neke od značajki korištenja mjernih uređaja.
