Vibrator za beton - jamstvo kvalitete styling: uređaj,

Prema SNiP-u, visokokvalitetno polaganje betona zahtijeva obveznu vibraciju, koja osigurava potrebnu gustoću smjese i omogućuje vam da se riješite mjehurića zraka koji su uključeni. Da bi se osigurala uporaba posebnog alata za gradnju - betonske mješalice. Mi ćemo vam reći kako takva jedinica radi, koje vrste postoje i također vam pokazati kako napraviti vibrator za beton sa svojim vlastitim rukama.

Postavljanje betona bez vibracija se smatra lošom kvalitetom.

Betonsko sabijanje

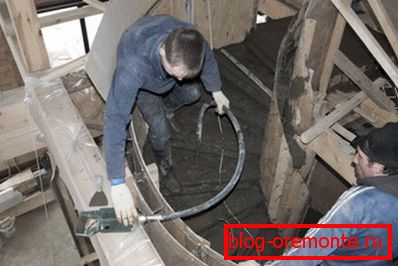

Slika prikazuje proces primjene alata za vibracije.

Kvaliteta betoniranja ovisi o mnogim parametrima, takvi trenuci igraju posebno važnu ulogu:

  • Pravilno odabrani recept i sastav smjese. Iz ovog parametra ovisit će o marki nastalog betona, kao rezultat - tlačna čvrstoća materijala i sposobnost izdržavanja opterećenja, kao i otpornost na mraz, plastičnost i druge osnovne pokazatelje;
  • Visoko kvalitetno miješanje komponenata smjese. Također je nužan i vrlo bitan uvjet za normalno betoniranje, jer je za dobivanje izdržljivog kamena potrebna je najjednostavnija raspodjela svih sastojaka po volumenu smjese;
  • Pravilno oblikovanje. Monolitna konstrukcija uključuje određeni način lijevanja, najčešće kontinuiran, kao i obvezno korištenje vibracija.

  Obratite pažnju! Vibracija je mehanički učinak na svježu smjesu betona pomoću harmonijskih oscilacija koje se prenose izravno ili djelujući na oplatu ili na kavez za ojačanje.

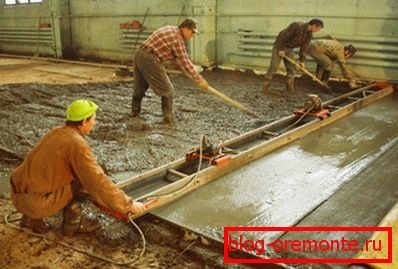

Ovdje vidimo upotrebu površinskih vibracija pri polaganju podnog estriha.

Uz pomoć izloženosti vibracijama, moguće je povećati gustoću otopine, kao i riješiti mjehurića zraka, koji se neizbježno uključuju u beton tijekom miješanja i polaganja. Osim toga, povećava se brzina interakcije komponenti, veza smjese s poboljšanjem pojačanja, povećava se snaga i kvaliteta nastalog betona.

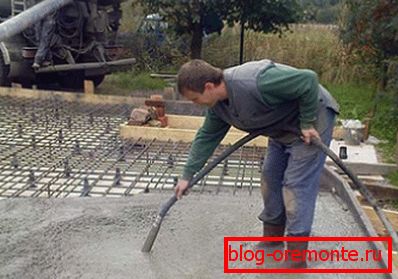

Upotreba dubokog vibratora za punjenje ploče baze.

Treba također napomenuti da vibracije omogućuju korištenje teških i slabih marki rješenja čija plastičnost je prilično niska.

Obratite pažnju! Smanjenjem broja pora i kapilara unutar kamena, kao i povećanjem brzine i aktivnosti interakcije komponenata i hidratacije cementa povećava se otpornost na mraz i otpornost na vlagu materijala. Osim toga, zbog vibracija, smjesa puno više i brže ispunjava cijeli volumen oplate, što je također važno za visokokvalitetno postavljanje betona.

Uređaj i vrste vibratora

Načelo djelovanja

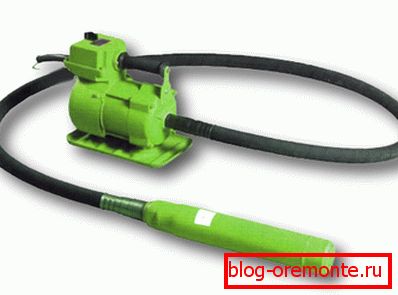

Klasični elektromehanički vibrator za beton.

Sve vrste vibro-alata za betonski rad na istom principu: rotacijska energija se pretvara u vibracijsku energiju koja djeluje na smjesu. Za provedbu ove transformacije koristi se ekscentrično vratilo čiji je težište pomaknut u odnosu na os rotacije.

Takva promjena dovodi do centrifugalne sile koja djeluje duž linije radijusa rotacije od središta do vanjskog ruba kruga.

Izvrsna osovina vibratora.

Budući da se element neravnoteže neprestano rotira, smjer sila koja nastaje se stalno mijenja, a svaka primijenjena sila (ako je dovoljna) uzrokuje kretanje. No budući da je smjer sile promjenjiv, umjesto smjera kretanja, dolazi do oscilacije, čija frekvencija je jednaka učestalosti okretanja osovine s ekscentricom.

Grubo govoreći, takav dizajn konstantno nastoji napustiti početni položaj, ali nakon što je pomaknuo milimetar u jednom smjeru, odmah se počinje kretati u drugom, a zatim u suprotnom smjeru.

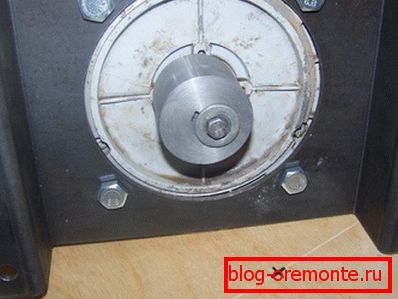

Neuravnoteženo opterećenje na vratilu motora.

Kako bi se osigurala rotacija osovine pomoću različitih tipova motora. To mogu biti elektromotori, motori s unutarnjim izgaranjem ili pneumatski pogoni. Najčešće korišteni električni motori s napajanjem od 220 volti.

Proces prijenosa utjecaja vibracija mješavine ovisi o vrsti i konstrukciji instrumenta, kao io nijansama instalacije. Dalje, smatramo glavnim vrstama betona, među kojima postoje takve osnovne vrste:

Vrsta uređaja imenovanje
duboko Koristi se za različite vrste radova, možemo reći da je to najsvestraniji uređaj za tretman vibracija betona
površina Koristi se za polaganje ploča i estriha, kao i slijepo područje, staze i platforme
vanjski Koristi se za konstrukciju tankih stijenki, stupova, stupova i ostalih konstrukcija s učestalom armaturama

  Obratite pažnju! Oblik vibratora za beton ovisi o vrsti konstrukcije, a metoda prijenosa vibracija u otopinu i način prijenosa rotacije na vibrirajuću osovinu od osovine motora prvenstveno se razlikuju.

Opširan

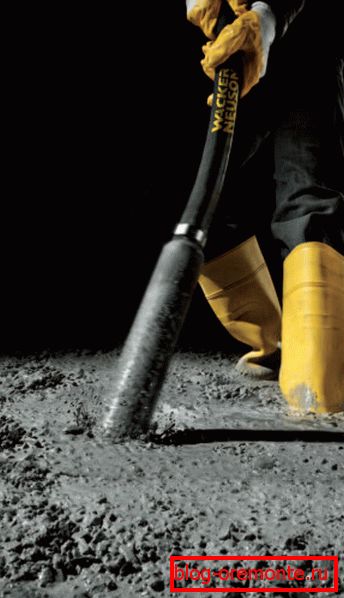

Najčešći tip uređaja za vibracije.

Prije svega, želimo razmotriti najsvestraniji i najčešći tip instrumenta - duboki ili podvodni vibratori.

Oni su od dvije vrste:

  1. Elektromehanički s frekvencijom motora od 50 Hz i fleksibilnim prijenosom osovine rotacije;
  2. Visoka frekvencija s motorom koji se može uranjati nalazi se u vrhu.

Prvi tip je uređaj koji se sastoji od tri glavna čvora:

  1. Električni asinkroni motor s frekvencijom od 50 Hz. Motor se nalazi na površini i izvan zidne oplate ili betonske zone. U pravilu se koriste jedinice od 0,5 do 2,5 kW;
  2. Fleksibilna osovina, koja se sastoji od čeličnog kabela i plastičnog fleksibilnog omotača. Uređaj također ima mehanizam za pričvršćivanje kabla na osovinu motora na jednom kraju, na osovinu vibratora - s druge strane;
  3. Vibracijski vrh ili češalj, koji je čelični cilindar, u kojem je planetski vibracijski mehanizam montiran na ležajeve i spojke.
Motor, osovina i mačka.

Takav alat, u pravilu, može se prenositi, osim u slučajevima kada se provodi velika betonacija i paketi vibratora se suspendiraju na okvir koji se kreću od dizalica. Nedostaci ovog uređaja uključuju dovoljno veliku težinu motora i nisku frekvenciju vibracija, budući da je brzina rotacije osovine ograničena.

Vibrator za beton Caliber VER 750 bez osovine i vrha.

Također treba imati u vidu da fleksibilna osovina zahtijeva njegu i podmazivanje, a vrh podliježe ozbiljnim udarcima koji, ako se nepropisno održavaju, brzo nose uređaj. Prednost je relativno niska cijena alata.

Visoke frekvencijske jedinice su najprikladnije i kvalitetnije, međutim, i skuplje. Ovdje je visokofrekventni motor - 200 Hz - smješten izravno u mač, koji je uronjen u otopinu na posebnom produžetku. Visoka frekvencija vibracija (oko 10-12 kHz) omogućuje bolju zbijanje betona.

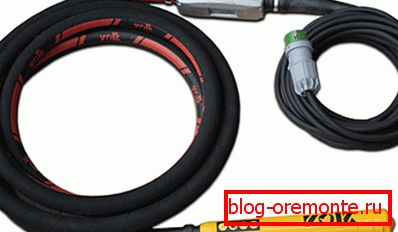

Jedinica s visokofrekventnim motorom.

Motor se napaja sa 36 V i povezan je s mrežom preko transformatora i pretvarača frekvencije. Tu su i visokofrekventni vibratori za 220V beton, u koji su ugrađeni pretvornik frekvencije i transformator.

  Obratite pažnju! Podvodni vibratori su najprikladniji i svestrani alat koji je pogodan za većinu konkretnih radova, kao što je izgradnja temelja, oklopnih pojaseva, roštilja, ploča, zidova i stupova s ​​srednjom učestalošću ojačanja.

površina

Vibrator za polaganje estriha i tanjura.

površina вибраторы часто называют виброрейками, так как они представляют собой двигатель с эксцентриком, корпус которого передает вибрацию правилу, с помощью которого разравнивают раствор при укладке стяжки. Правило или рейку обычно двигают по маякам, однако возможно и самостоятельное движение.

Ovaj uređaj je pogodan za izgradnju plitkih estriha, ploča, platformi, staza, koraka, itd. Također postoje instalacije površinske vibracije gdje se koristi metalna platforma umjesto letve. Imenovanje je isto.

površina инструмент с площадкой.

Obratite pažnju! Ovaj alat ima prilično uski opseg, a za izgradnju velikih objekata, temelja, stupova, roštilja i pojaseva nije prikladan.

vanjski

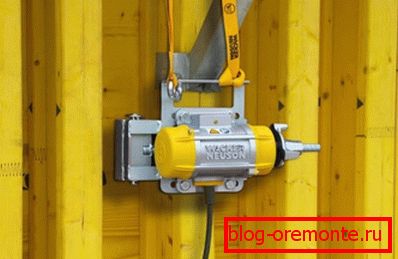

vanjski вариант вибрационного аппарата.

Također naširoko koristi instalaciju vanjske vibracije. Oni su najjednostavniji: motor s neravnotežom pričvršćen je na oplate i prenosi vibracije na rješenje kroz nju.

Takvi uređaji pokazali su se dobro u monolitnoj konstrukciji zidova, stupova i armopoya, međutim, oni nisu prikladni za ploče, estrihe i masivne temelje. Proizvod mora imati maksimalno područje kontakta s oplatom i biti dovoljno tankih stijenki.

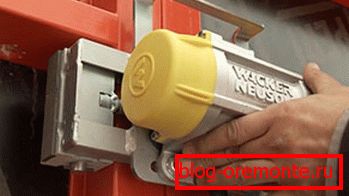

Postupak ugradnje motora na oplatu.

Ovdje korišteni motori uglavnom su visokofrekventni (to je također tipičan za površinske uređaje), što omogućuje postavljanje betona na najkvalitetniji način i dobivanje snažnog proizvoda visoke geometrije.

Obratite pažnju! U konstrukciji stupova, zidova i roštilja s učestalim pojačanjima, uopće nema alternativu vanjskim vibratorima, budući da uređaji duboko usađeni jednostavno ne prolaze kroz rebar.

Izrada vibratora kod kuće

Jedinicu za vibracije možete napraviti sami.

Ako ne želite kupiti ili uzeti konkretni vibrator za iznajmljivanje, tada će naša uputa pomoći da ga sami izgradite:

  1. Cica je izrađena od čeličnog cilindra promjera 40 mm, u kojem je na ležajevima postavljena čelična šipka, na koju je zavaren kraći komad čelične šipke kvadratnog profila, Jedan kraj cilindra je zatvoren poklopcem na navoju ili pivo, a od drugog je izvučen osovina i na njega je načinjena poprečna rupa za pričvršćivanje klinastim klinom;

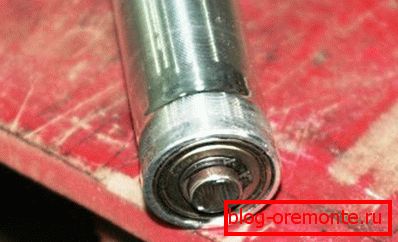

Izlaz iz vratila s jedne strane.
  1. Fleksibilno vratilo izrađeno je od armirane gumene cijevi, unutar koje se postavlja čelični kabel iz automobila ili kabela za čišćenje kanalizacije, Na krajevima kabla, zavarite segmente štap s kojim će biti pričvršćena na osovinu motora i vratilo kraja;

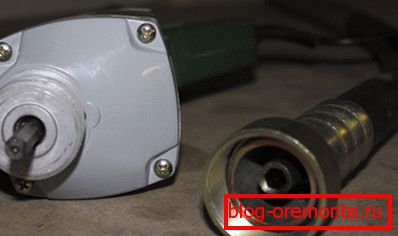

Povezivanje s vratilom motora može biti oktaedrija.
  1. Kao motor, najbolje je koristiti moćan brusilac, jer je njegova frekvencija rotacije maksimalna. Također pogodna moćna bušilica.

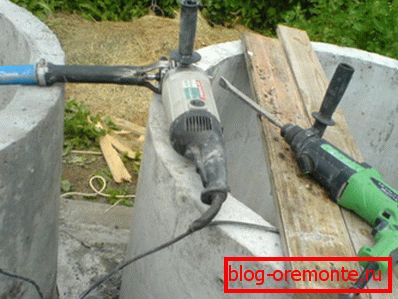

Bolje je koristiti snažan brusilicu.
  1. Bolje je zatvarati spojeve gumenim cijevima i ovratnicima od ulaska prašine i maltera, osobito za ležajeve mačaka., Sama kugla mora biti pokrivena plastičnim ili gumenim kućištem kako bi se izbjegla korozija od kontakta s betonom.
Svi mehanizmi trebaju biti pažljivo zaštićeni.

  Obratite pažnju! Pazite da nijedna voda, otopina ili prašina ne ulaze u ležajeve, jer u protivnom mogu zaglaviti i oštetiti motor.

zaključak

Za različite konkretne radove potrebno je koristiti duboki, vanjski ili površinski vibrator za beton.

Videozapis u ovom članku pomoći će vam da razumijete kako se stiliziranje radi s vibracijama.
