Zaštitni sloj betona: izbor debljine, popravak. uzdužna

Prilikom izvođenja armiranobetonskih radova, potrebno je obratiti pažnju na tako važan parametar kao i zaštitni sloj kaveza za ojačanje. Činjenica je da ovise o mnogim karakteristikama materijala. Zaštitni sloj betona odabran je prema SNiP 2.03.01-84.

Dalje, detaljno razmotrimo što je zaštitni sloj armature u betonu, što je to i kako treba biti u različitim situacijama.

Zaštitni sloj

Opće informacije

Dakle, sloj žbuke od površine do metalnog okvira zove se zaštitni sloj armature u betonu.

Njegova je važnost zbog činjenice da istodobno obavlja nekoliko funkcija:

  • Osigurava sidrenje (učvršćenje) armature u betonu;
  • Pruža zajednički rad betona od željeza;
  • Štiti metal od izlaganja okolišukao što su toplina, visoka vlaga, razna korozivna okruženja itd.;
  • Povećava otpornost na vatru i sigurnost od požara armiranobetonskih konstrukcijaStoga je potrebno poštivati ​​ove uvjete vatrogasnim propisima.

Iz toga slijedi da je nemoguće osigurati čvrstoću i pouzdanost armiranog betona bez optimalne debljine zaštite.

Pojačana shema betona

Ono što određuje zaštitni sloj

Ako je zaštita suviše tanka, onda, kako je lako pogoditi, metal se brzo počinje pogoršavati, što dovodi do postupnog uništenja cijele strukture. Ako je, naprotiv, ovaj sloj prevelik, troškovi gradnje će se značajno povećati. Stoga je vrlo važno odrediti optimalnu vrijednost.

Ovaj parametar može ovisiti o sljedećim čimbenicima:

  • Uloga pojačanja u dizajnu - može biti poprečna ili uzdužna, konstruktivna ili radna.
  • Opterećenja na ojačanju - dizajn može biti neozbiljan ili stresan.
  • Vrsta konstrukcije - može biti temelj, greda, ploča, podrška.
  • Dimenzije izvedbe poprečnog presjeka.
  • Uvjeti korištenja proizvoda - na otvorenom, u zatvorenom prostoru, u uvjetima visoke vlažnosti ili u dodiru s tlom.

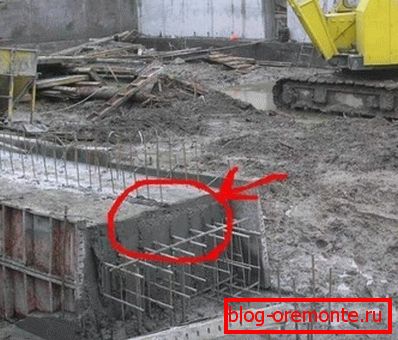

Udaljenost od oplate do okvira dodjeljuje se pod zaštitnim slojem

Odabir debljine

Debljina zaštitnog sloja betona prema SNiP №2.03.01-84. pod određenim pravilima. Pomoću njihove pomoći možete točno odrediti željenu vrijednost zaštite u određenom slučaju.

Zatim razmotrite najčešće situacije.

Uzdužna neotkrivena ojačanja

Ako se u armiranom betonu upotrebljava uzdužna ne-napunjena armatura, minimalni sloj mora biti barem promjer šipke.

Osim toga, postoje sljedeća pravila:

  • Ako je debljina ploče manja od 10 cm, sloj treba biti 1 cm.
  • U gredama visine 25 cm i više - 2 cm.
  • Sa debljinom armiranog betona od više od 10 cm do 15 mm.
  • Pri izgradnji baze - 3 cm.
Shema napetih i neiskorištenih uzdužnih armatura greda

Uzdužna napetost ojačanja

U armiranobetonskim strukturama s uzdužnim armiranjem prednaprezanja u području prijenosa opterećenja betonu, debljina formiranja ne smije biti manja od 2d, tj. najmanje dva promjera čeličnih šipki ili ojačanja A-IV, At-IV. Za jezgre At-V, A-V, At-VI, A-VI, ovaj pokazatelj treba biti najmanje 3d.

Obratite pažnju! Minimalni dopušteni promjer užeta za armiranje je 20 mm, a promjer šipke je 40 mm.

Prilikom zatezanja uzdužnog ojačanja na betonu i njegovog položaja u kanalima, udaljenost od površine do kanala mora biti barem pola promjera kanala i najmanje 2 cm.

U industrijskim zgradama

Zaštitni sloj u industrijskim zgradama mora biti sljedeće debljine:

  • U zidovima ravne i rebraste ploče, zidne ploče - ne manje od 2 cm;
  • U gredama, rešetkama i stupovima - ne manje od 25 mm;
  • Zaštitni sloj betona u temeljima i temeljnim gredama - najmanje 3 cm;
  • Tijekom izgradnje podzemnih objekata - ne manje od 2 cm.
Industrijske armirane betonske konstrukcije

Kako bi se zaštitili krajevi šipki za armiranje, preporučljivo je koristiti sloj najmanje debljine:

  • 10 mm za građevine duljine do 9 metara;
  • 15 mm za konstrukcije duljine do 12 metara;
  • 20 mm za građevine dulje od 12 metara.

Za ovratnike i okvire s poprečnim šipkama, potrebno je uzeti u obzir visinu sekcije:

  • Ako je visina manja od 25 cm - debljina sloja treba biti 1 cm,
  • Više od 25 cm -15 mm.

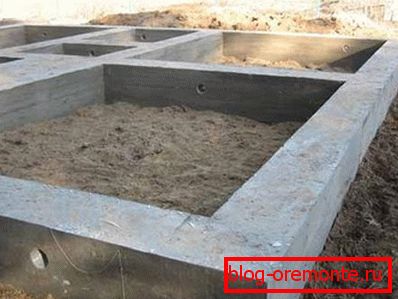

Betonski temelj

Pod negativnim okolnim uvjetima

U nekim posebnim slučajevima, debljina se može razlikovati od gore navedenih vrijednosti:

  • Ako postoji konkretna priprema temelja - ne manje od 40 mm;
  • Ako je projekt konstantno u dodiru s tlom - 76 mm;
  • Ako je konstrukcija u dodiru s tlom u uvjetima nepovoljnih vremenskih uvjeta, pri uporabi d18-d40 armature - 52 mm, za d10-d18 armature - najmanje 25 mm i više;
  • Ako se struktura nalazi na otvorenom - od 30 mm i više;
  • U sobama s visokom razinom vlage - od 25 mm i više.

Popravak zaštitnog sloja

Čak i ako je debljina rezervoara pravilno odabrana, s vremenom može i dalje postati neupotrebljiva. U takvom slučaju, obnova zaštitnog sloja betona pomoći će u spašavanju cijele strukture.

Popravak može biti od dvije vrste:

  • Pečati pojedinačne čipove, ljuske itd.
  • Potpuna zamjena površine vlastitim rukama.

Ako u prvom slučaju popravak ne uzrokuje poteškoće - potrebno je samo očistiti oštećenu površinu betona, premazati i nametnuti "krpa", zatim u drugom treba slijediti određenu tehnologiju.

Potpuna zamjena rezervoara može biti potrebna u sljedećim slučajevima:

  • Svojstva materijala smanjuju se;
  • Metal je korodiran;
  • Zaštitni sloj sloja se ljušti.

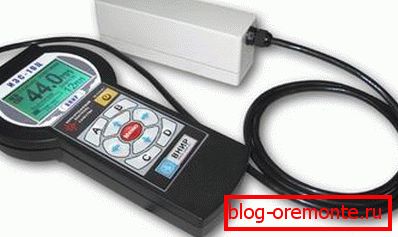

Uređaj za određivanje debljine betona na ojačanje

U takvim situacijama, stari sloj mora biti potpuno uklonjen.

Upute za provedbu ovog rada su sljedeće:

  • Prije svega, poželjno je odrediti debljinu spremnika. Da biste to učinili, možete koristiti poseban zaštitni sloj betonskog mjerača.
  • Zatim se stari sloj pažljivo uklanja prije pojačanja.
  • Ako je potrebno, metal se čisti od korozije.
  • Zatim se površina čisti od prašine i drugih kontaminanata.
  • Nakon toga, otopina se primjenjuje metodom šupljeg betona. U tom se slučaju isporučuje pod tlakom komprimiranog zraka. To omogućuje česticama cementa da čvrsto stupaju u interakciju s površinom strukture i ispunjavaju sve postojeće šupljine, pore, pukotine itd.

Debljina otopine u ovom slučaju mora biti najmanje 30 milimetara.

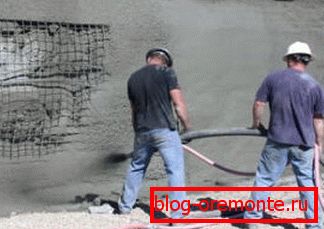

Na fotografiji - primjena rješenja

Moram reći da u nekim slučajevima stari sloj nije uklonjen, već se povećao. Ovaj postupak ima smisla u onim slučajevima gdje je površina teško oštećena, a stavljanje zakrpa je nepraktično.

Ako je oštećeno područje mala, tada se horizontalna površina može "povećati" pomoću uobičajene metode estriha. Za izgradnju malih vertikalnih sekcija, rješenje se primjenjuje na principu žbukanja betonskih površina.

Savjet! U nekim slučajevima postoji potreba za mehaničkom obradom armiranog betona. U tom slučaju koristite alat s dijamantnim mlaznicama. Posebno, učinkovita metoda je dijamantno bušenje rupe u betonu, koje se koristi prilikom obavljanja komunikacija, kao i rezanje armiranog betona s dijamantnim krugovima, što može biti potrebno u različitim situacijama.

zaključak

Zaštitni betonski sloj betona ima važnu ulogu u armiranom betonu. Ovisi o trajnosti cijele strukture. Stoga, pri izvođenju betonskih radova, potrebno je pravilno odabrati debljinu, u skladu s postojećim gore navedenim standardima. S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
