Zidne ograde: vrste i instalacije

Prilikom gradnje zidova zgrade jedan od najvažnijih inženjerskih zadaća je ispravan dizajn prozorskih i otvora vrata. A kako bismo riješili taj problem, ne možemo bez takvog elementa kao štapovi.

U našem ćemo članku govoriti o glavnim tipovima skakača, njihovom označavanju prema GOST-u, te opisati značajke instalacije u različitim situacijama.

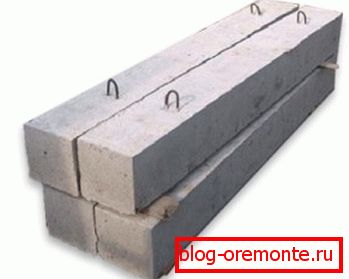

Grede za preklapanje gornjeg ruba prozora i otvora vrata

Detaljne informacije

Izgradnja i varijacije

Kao što smo napomenuli, pokrivači su dijelovi prozora i otvora vrata. Glavni zadatak bilo kojeg takvog elementa je preklapanje gornjeg dijela otvora i raspodjele opterećenja od gornje nosive konstrukcije.

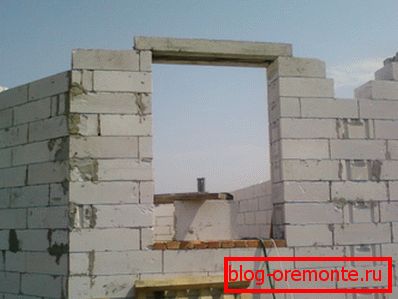

Vodoravna greda će zadržati masu zidova i ploča iznad prozora

Obratite pažnju! Kako bi se smanjio rizik deformacije povezan s različitim koeficijentima elastičnosti, toplinske vodljivosti i skupljanja, skakači se najčešće izrađuju od istih materijala iz kojih se sama konstrukcija konstruira. U ovom slučaju, naravno, nosivost dijela mora se povećati.

Po dizajnu, ovaj dio može biti i nosač i nosač:

  • Podupirajuća poprečna greda, koja se nalazi iznad otvora, preuzima opterećenje od preklapanja, koja se nalazi iznad prozora ili vrata. (Vidi također članak Kako koristiti grede drva).
  • Zakrivljena zraka doživljava opterećenje samo od zidanja, koja je postavljena iznad, tj. unutar jednog kata.

Klasifikacija takvih elemenata može se temeljiti na materijalu iz kojeg se izrađuje skakač i na njegovu konfiguraciju.

Prema materijalu postoje takve skupine:

  • Betonirane ploče i grede - najčešći tip. Oni su armirano betonske grede s visokim mehaničkim svojstvima. Oni su naširoko koristi u izgradnji kapitala zbog njihove proizvedivosti.
  • Metalni podovi - služe za blokiranje širokih otvora, kao i na mjestima gdje se značajno opterećenje nanosi na prozor ili vrata. Najčešće se skupljaju iz profila valjanja (I-zrake ili kanala).
Shema metalnih podova
  • Cigla - prilično je teško proizvesti, jer se u privatnoj gradnji rabe relativno rijetko. U pravilu, oni predstavljaju opeke od obične opeke, koja se montira u instaliranu oplatu.
  • Drvene ploče ili ploče velike debljine. Može se koristiti i za gradnju kuća i vikendica od drva, drveta i zidnih građevina, kao i u konstrukcijama od plina i pjenastog betona.

Također, govoreći o izgradnji industrijskih nadvoji (ovdje su prvenstveno uključeni konkretni proizvodi), stručnjaci ih dijele na ploču i kvadrati:

  • Nadmorska ploha četvrtastog tipa montirana je u nosive zidove u slučaju da zidna struktura apsorbira opterećenje s gornje ploče. Ova vrsta skakača je najtraženije.
  • Konstrukcija ploče ugrađena je u samostojeći zid na koji se ne prenosi težina podnih ploča.

Označavanje i dimenzije

Kao što smo već napomenuli, u industrijskoj i stambenoj izgradnji najčešće su korišteni konkretni detalji kvadratnog tipa. Ograda mreže u skladu s GOST-om mora imati širinu ne više od 250 mm, a njezina duljina određuje se dimenzija otvora koja se blokira. U pravilu se koriste dijelovi od 1500 do 6000 mm.

Dimenzija tablice

Svaki skakač mora biti pravilno označen. Obilježavanje sadrži informacije o glavnim karakteristikama elementa, pa stoga čak i bez vidljivosti same zrake možemo odrediti iz njezinog članka je li prikladan za uporabu u određenoj situaciji.

Razmotrite značajke obilježavanja na primjeru takvih detalja kao što su nadvojna traka 2PB -16 - 2 P.

Brojčani i abecedni indeksi označavaju sljedeće:

  • 2 - poprečni presjek karakterističan za skakač.
  • PB - tipa dijela (PB - bar, PP - ploča).
  • 16 - duljina u decimetrima. Ova stavka ima veličinu od 1600 mm.

Obratite pažnju! Stvarna veličina može se razlikovati od nominalne veličine od 6 mm (za grede do 2500 mm) do 10 mm (za ploče i šipke duljine 4000 mm i više).

  • 2 - klasa čvrstoće betona iz kojeg je element izrađen.
  • P - indeks koji ukazuje na prisutnost petlji za nošenje kamiona pomoću kamionske dizalice.

Kao što vidite, informacije su prilično dovoljne za korištenje prednosti mogućnosti korištenja elemenata da se preklapaju na otvoru prozora.

Otvaranje prozora

Lijevanje oplata

Ako gradite kuću vlastitim rukama, prije ili kasnije bit ćete suočeni s zadatkom blokiranja otvora prozora. Taj se problem može riješiti na nekoliko načina, a ispod ćemo ih pokušati dati kratak opis.

Prva metoda uključuje izgradnju skakača od armiranog betona pomoću tehnologije punjenja.

Uputa je u ovom slučaju sljedeća:

  • U prvoj fazi postavljamo oplate u otvoru prozora. Za oplate koristimo ploče čija debljina mora biti najmanje 25-30 mm.
  • Oplata se temelji na vertikalnim drvenim šipkama, koji su smješteni unutar samog otvora.

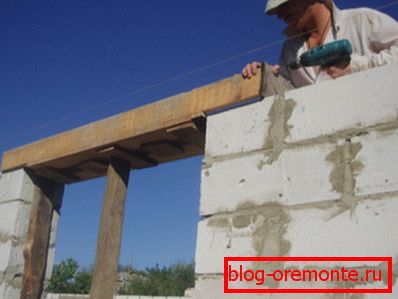

Foto oplate tijekom instalacije
  • Unutar oplate postavljamo armaturnu mrežu, izrađenu od čeličnih šipki promjera od oko 6-8 mm.

Savjet! Armatura treba postaviti na male nosače, koji će osigurati razmak između metalne i donje ravnine izlivene betonske grede.

  • Osim toga, ojačanje oplate s poprečnim šipkama počinjemo sipati betonsku mješavinu. Najbolje je upotrijebiti lomljen kamen kao punilo (omjer cementa, pijeska i lomljenog kamena u otopini iznosi otprilike 1: 2: 4.5).
  • Beton je temeljito nabijen kako bi se riješio mjehurića zraka.

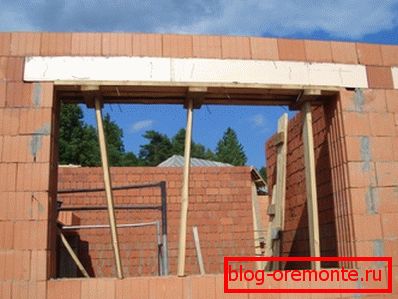

Oplata se može ukloniti uskoro.

Kao što pokazuje praksa, nakon 48 sati moguće je ukloniti oplate i započeti polaganje opeke na takav nosač.

Završni dio

Korištenje gotovih betonskih ograda može značajno uštedjeti vrijeme i pojednostaviti rad. Međutim, valja istaknuti da će cijena ovog proizvoda u ovom slučaju biti nešto veća, a za podizanje dijelova na visinu poželjno je da imate dizalicu na raspolaganju.

Instalacija u otvoru: ako postoji jak asistent, onda možete bez dizalice!

Ako vas to ne plaši, posao se provodi prema sljedećem algoritmu:

  • Prvo, na temelju dimenzija otvora, odabiremo dimenzije kvadratnih skakača tako da rubovi zrake ulaze u zid od najmanje 250 mm (ovaj parametar se naziva dubina ugradnje).
  • Tada gradimo zidove na takav način da se formiraju potporne platforme za polaganje vodoravne podloge.
  • Ispod poklopca postavljen je sloj otopine debljine od oko 20 mm.
  • Betonni detalj je spušten na odabrano mjesto i uzrujan na željenu razinu. Govoreći o viškom otopine uklonjeno s lopaticom.
  • Ako je potrebno, formirajte preklapanje preko otvaranja nekoliko takvih dijelova.

Daljnje polaganje opeke ili građevnih blokova može se provesti odmah nakon završetka oborina i poravnanja nadvoja.

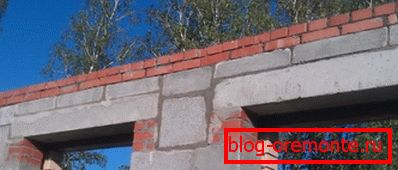

Uređeni otvori

zaključak

Bar grede - prema GOST-u, moraju biti izrađene od armiranog betona visoke čvrstoće - neophodni su strukturni elementi gotovo svakog otvaranja prozora.

Naravno, kao što smo već napomenuli u članku, slične pojedinosti mogu se obavljati samostalno, ali ako to finanše dopuštaju, bolje je koristiti tvornicu. U najmanju ruku, bit ćete sigurni u svoje mehaničke osobine, a time i za pouzdanost vaših prozora i vrata. Videozapis u ovom članku pored gore navedenog prikazat će neke nijanse na ovom pitanju, pogledajte!
