Zidni betonski paneli: norme i zahtjevi

Prema kojim regulatornim dokumentima postoje betonski paneli za zidove? Koji su znakovi klasificirani? Kako pročitati ploče za označavanje? Kako se dokumentacija dostavlja kupcu tih proizvoda klijentu? Pogledajmo ove probleme.

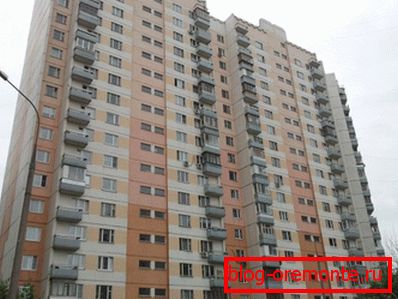

Kućna kuća serije P3.

Regulatorni dokumenti

Moramo ispitati dva dokumenta koji reguliraju proizvodnju proizvoda od interesa za nas.

  1. GOST 11024-84 содержит перечень технических требований к наружным стеновым панелям с армированием и без него.

Korisno: plastificirane betonske zidne ploče (prema tekstu dokumenta - izrađene od autoklaviranog staničnog betona) također spadaju pod njezinu akciju.

  1. U međuvremenu, smatramo internim dokumentom ureda za dizajn nazvan po A.A. Yakushev specijaliziran za arhitektonske i građevinske sustave i nove tehnologije u građevinarstvu. Sadrži preporuke za projektiranje troslojnih ploča s unutarnjim slojem toplinske izolacije ekstrudirane polistirenske pjene.

GOST 11024-84

Pogledajmo glavne točke dokumenta.

klasifikacija

Vanjske ploče su klasificirane prema tri značajke:

  1. Dodjela građevinskoj strukturi. Moguće su sljedeće opcije:
  1. Proizvodi za prizemne podove.
  2. Proizvodi za tehničke podloge ili postolje.
  3. Ploče za tavan.
  • Конструктивному решению. По этому признаку изделия, произведенные по GOST 11024-84, могут быть:
    1. komponentu;
    2. Netaknut.
    3. Konačno, po broju slojeva postoje:
      1. Jedan sloj;
      2. Dvostruki sloj;
      3. Troslojni proizvodi.

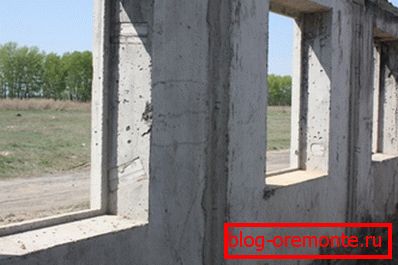

      4. Čvrsta troslojna ploča za prizemne etaže.

        ime

        S obzirom na klasifikaciju, betonski zidni paneli su podijeljeni u nekoliko tipova.

        Za gornje prizemlje:

        ime opis
        1 HCl Jednostruki sloj cijele
        2NS Dvostruki sloj
        3NS Troslojna krutina
        4NS Spoj s jednim slojem
        5ns Bilayer spoj
        6NS Troslojni spoj
        Jednoslojne jednodijelne ploče.

        U podrumima i tehničkim podrumima:

        ime opis
        1NTS Jednostruki sloj cijele
        2NTS Dvostruki sloj
        3NC Troslojna krutina
        5NTs Bilayer spoj
        6NC Troslojni spoj

        Za tavan:

        ime opis
        1NC Jednostruki sloj cijele
        2NC Dvostruki sloj
        3NÇ Dvostruki sloj
        4NÇ Spoj s jednim slojem
        5NÇ Bilayer spoj
        6NCH Troslojni spoj

        veličina

        Prije davanja vrijednosti veličina, vrijedi objasniti značenje jednog pojma.

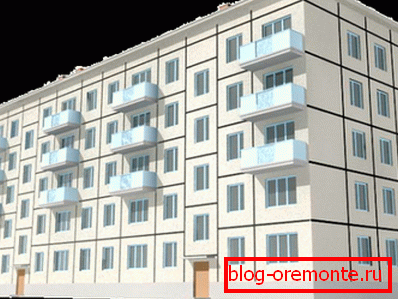

        Referenca: veličina koordinacije - vrijednost koja definira granice modularnog prostora u jednom od smjerova. Jednostavno rečeno, ovo je duljina ili visina dijela fasade koja odgovara jednoj ploči i uključuje dio debljine šavova.

        Veličina koordinacije jednaka je prosječnoj udaljenosti između paralelnih šavova iste ploče.
        Vrsta rasporeda ploča u zidu Značajka ploče Naziv veličine Veličina gradnje, mm
        Jedan redak dužina 1200, 1500, 1800, 2400, 3000, 3600, 4200, 4500,4800, 5400, 6000, 6600, 7200, 7500
        visina 2800, 3000, 3300, 3600, 4200
        Vodoravna traka traka dužina 3000, 3600, 4200, 4500, 4800, 5400, 6000, 6600, 7200, 7500, 9000, 12000
        visina 600, 900, 1200, 1300, 1500, 1800, 2100, 3000
        Prostenochnaya dužina 300, 450, 600, 750, 1200, 1800
        visina 1200, 1500, 1800, 2100, 2400, 2700
        Okomito traka traka dužina 600, 750, 900, 1200, 1500, 1800
        visina 2800, 3000, 3300, 3600, 4200, 4800, 5400, 6000, 6600, 7200, 8400
        Prozor-prag dužina 900, 1200, 1350, 1500, 1800, 2100, 2400, 2700
        visina 600, 700, 900, 1200, 1300, 1500, 1800, 2100
        Sve vrste debljina 200, 225, 250, 275, 300, 325, 350, 375, 400

        Brand betona

        Koje se beton koristi za slojeve ploča za različite namjene?

        • U jednoslojnim proizvodima mogu se koristiti lagani betonski marka M50 - M150 i stanični autoklavni betonski znakovi M25 - M100.

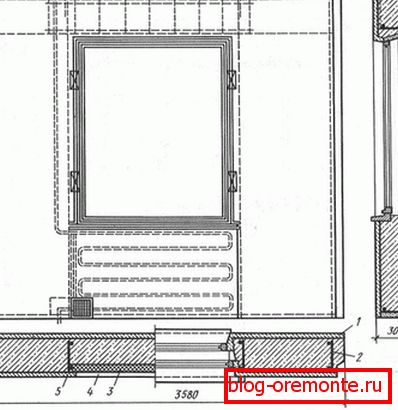

        Jednoslojna zidna ploča.

        Napomena: Stanični beton slabo podnosi opterećenja. Za male tehnološke rupe, idealno rješenje je dijamantno bušenje rupa u betonu. To, kao i rezanje armiranog betona s dijamantnim krugovima, ostavit će idealno glatke rubove i neće izlagati strukturu riziku od pukotina.

        • Za nosivi sloj dvoslojnih kontinuiranih ploča mogu se koristiti teški betonski stupci M150 i iznad ili lagani (počevši od M100), Toplinsko-izolacijski sloj izrađen je od laganog betona velikih pora M35-M75.
        • Vanjski i unutarnji slojevi kontinuiranih troslojnih ploča izrađeni su od teških (M150 i iznad) i svjetla (M100 i iznad) betona, Spojevi između tih slojeva zahtijevaju obavezno pojačanje i izrađeni su od laganih (od stupnja M75) ili od teških (od M150) betona.
        • Unutarnji sloj dvoslojnog proizvoda sa zaslonom (gusti zaštitni sloj okrenut prema ulici, odvojen zračnim rasporom) formiran je od svjetlosnog ili staničnog betona, U prvom se slučaju koristi oznaka M50 i više; u drugom - M25 i iznad. Za izradu zaslona koristi se teški (od M150) i svjetlo (od M75) betona.
        • Za troslojne ploče sa zaslonom zahtjevi su nešto stroži: za unutarnji sloj - teška (M150 i više) ili svjetlost (od M100 za nosače i od M75 za noseće ploče); za zaslon - teški (iz M150) ili svjetlo (od M75) betona.

        površina

        Vrsta površina (vanjska i unutarnja) također može varirati ovisno o željama građevinske organizacije. Kategorije površina označene su slovom A i brojem od 2 do 7:

        oznaka opis
        A2 Na taj su način obilježene i vanjske i unutarnje površine. Spremni su za slikanje i ne zahtijevaju prethodno punjenje.
        A3 Vanjska strana može biti obojana; unutarnji pre-potreba za kistom.
        A4 Prednja površina ispod pozadine.
        A.5 Prednja površina ispod pločice.
        A6 površina не подлежит чистовой отделке.
        A7 Površina nakon izgradnje je nevidljiva.

        Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

        Betonski zidni paneli izrađeni od MDF-a za unutarnje uređenje stambenog prostora u unutrašnjosti.

        obilježavanje

        Primjenjuje se markerom ili pečatom na nepropusnom vertikalnom kraju proizvoda.

        Imajte na umu: osim toga, ploča može sadržavati upute o točkama pričvršćivanja tijekom operacija učitavanja.

        Obično, međutim, za pomicanje koriste se montažne petlje.

        Oznaka se sastoji od tri alfanumeričke skupine.

        U skladu s tim opisuju:

        1. Vrsta i dimenzije proizvoda.
        2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
        3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

        Kao primjer, ispitujemo oznaku proizvoda tipa 3H, veličine 2990 x 2865 x 350 mm s nosivim slojem teškog betona M200.

        Ploča je otporna na mraz preko -40 ° C i namijenjena je za seizmička područja.

        1. В первой группе будут присутствовать тип и размеры, указанные в дециметрах для длины, высоты и в сантиметрах для толщины: 3NS30.29.35.
        2. Vrsta i oznaka nosivog sloja označit će skupina 200T.
        3. Seizmička i otpornost na mraz će se odraziti na ime slova CM.

        Kao rezultat toga, označavanje proizvoda će imati oblik 3CH30.29.35-200T-CM.

        Popratni dokumenti

        Upute za popunjavanje dokumenata koji prate šaržu zidnih ploča nisu sadržane u tekstu standarda; Međutim, popis je obavezan za sve proizvode proizvedene u skladu sa svojim zahtjevima.

        Dakle, u popratnim dokumentima su naznačeni:

        • Ime i adresa proizvođača.
        • Datum izdavanja potvrde o kakvoći i njenom broju.

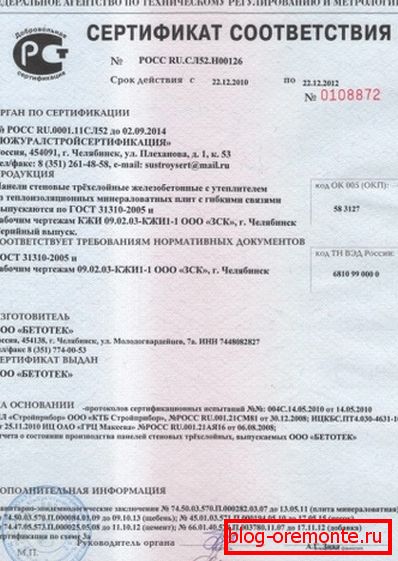

        Certifikat kvalitete za seriju troslojnih ploča.
        • Broj serije stavke.
        • Potpuni popis marki dizajna u stranci, koji označava broj proizvoda svake vrste.
        • Datum proizvodnje proizvoda.
        • Označite snagu betona i njegovu klasu.
        • Regulatorni dokument (općenito - GOST 11024-84, rjeđe - dogovoren s kupcem TU).

        Napomena: kod višeslojnih ploča razred i stupanj čvrstoće betona naznačeni su za svaki sloj.

        Prijevoz, utovar

        Ploče se prevoze posebno opremljenim vozilima u uspravnom položaju. Za višeslojne proizvode još je jedan zahtjev: nosači se nalaze na strani nosivog sloja. Cijena nesukladnosti sa zahtjevima prijevoza je velika vjerojatnost istovara serija oštećenih: tresenje tijekom prijevoza, zajedno s velikom masom proizvoda, vrlo je sposobno da ih ošteti.

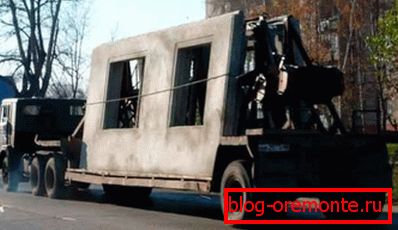

        Transportne ploče.

        Između ploča se polažu drvene jastučiće debljine ne manje od 3 cm. Skladištenje se odvija pod istim uvjetima: okomito ili nagnuto, drvene jastučiće.

        Za utovar i istovar često se koriste montažne petlje. Jasno je da se iskrcavanje ne radi ručno (nekoliko tona mase, sjećate se?), Ali uz pomoć opreme za podizanje.

        Preporuke za projektiranje izoliranih polistirenskih pjenastih ploča

        Budući da su ti proizvodi proizvedeni prema istim standardima kao i svi ostali, istražit ćemo samo ključne točke dokumenta.

        Izolacija se nalazi između dva sloja armiranog betona (teška ili lagana). Stanični tipovi betona u ovom slučaju ne primjenjuju se: njihova glavna funkcija preuzima izolacija za betonske proizvode.

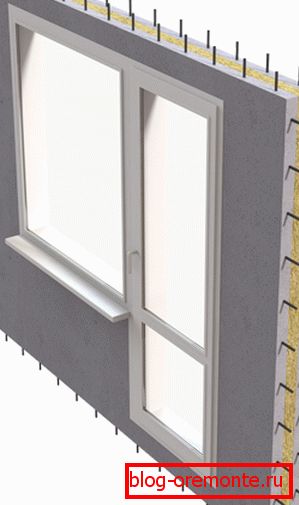

        Vanjski i unutarnji slojevi su ojačani.

        Vanjski i unutarnji slojevi mogu se povezati s armiranobetonskim tiplima ili fleksibilnim spojevima od materijala otpornih na koroziju (ojačanje staklenih vlakana ili čelik otporan na hrđe).

        Prednja strana proizvoda je opremljena zaštitnim i dekorativnim slojem.

        Popis rješenja predloženih dokumentom vrlo je česta:

        1. Podne obloge (pločice ili pločice iz dekorativnog betona).
        Na fotografiji - ovo je verzija izvršenja.
        1. Sloj ukrasne žbuke.
        2. Fasadna boja.

        Ploče su namijenjene stambenim, industrijskim i javnim zgradama do 75 metara visine, što odgovara 20-25 kata (ovisno o visini stropova).

        Proizvodi u kojima su vanjski i unutarnji slojevi povezani fleksibilnim mostovima su više otporni na seizmike (do 9 bodova), ali su manje otporni na toplinu (od -60 do +45 ° C u rasponu od -60 do +75 za ploče s krutim armiranim betonskim tipkama).

        Označavanje je nešto drugačije od onog koji je prethodno proučen dokument. Vrsta ploče sadrži naznaku vrste spojeva između jakih slojeva (f - krut, g - fleksibilan) i mogućnost korištenja kao nosača (proizvodi s ležajevima označeni slovom H).

        Dakle, proizvod ZNTSNg - troslojna podrumska ploča, koja može obavljati funkciju nosača i povezana fleksibilnim priključcima.

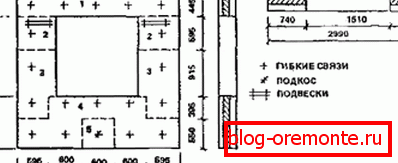

        Ploča nosača s fleksibilnim priključcima.

        zaključak

        Nadamo se da brojne tablice i naslovi ne zadovoljavaju čitateljeve znatiželje. Kao i obično, video u ovom članku će mu ponuditi dodatne informacije o subjektu. Uspjesi u gradnji!
