Čvor krovnog prolaska

Suvremene krovne konstrukcije koriste se ne samo za zaštitu zgrada od različitih tipova klimatskih utjecaja (oborina, vjetra, topline i hladnoće), nego su i mjesto gdje se izvode kanali i osovine različitih funkcionalnih namjena. Ventilacijski kanali, dimnjaci, kao i ispušni poklopci, antenski kabeli i druge komunikacije, u pravilu, prolaze kroz krov stambenih i industrijskih zgrada. Za registraciju mjesta izvlačenja izvana koristi se poseban strukturni element, tzv. Čvorište prolaska kroz krov (skraćeno kao UE).

Svrha i značajke dizajna

Glavna svrha prolazne jedinice je da konstruktivno oblikuju kanale istjecanja istodobnim brtvljenjem, isključujući ulazak sedimenata, kao i krhotine i strane objekte.

Čvorovi oblikovani na izlaznim sekcijama ventilacijskih vratila kroz krov najčešće se postavljaju u posebne armiranobetonske čaše ili se postavljaju izravno na noseće elemente (grede).

Za različite vrste krovova, koje se značajno razlikuju u njihovom dizajnu, treba odabrati odgovarajuće vrste prolaza. Istodobno, uporaba NG-a jedne ili druge vrste, u pravilu, nije vezana za klasu montirane ventilacije, tj. može se ugraditi u prirodne i prisilne (ispušne) sustave.

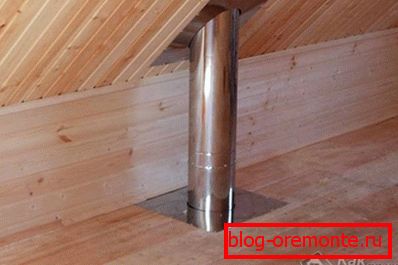

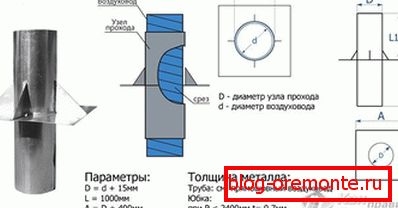

Ovisno o vrsti krovne konstrukcije, kao io vrsti ventilacijskog sustava, pričvrsna baza postolja kroz krov (staklo) može imati različite veličine i oblike. Može biti pravokutni, kvadratni, okrugli ili ovalni, ovisno o obliku prolazne rupe. Pri montaži takvog stakla, jednostavno se postavlja na metalnu cijev od određenog promjera, izrađenog od lima debljine od najmanje 1 mm.

Sva rezultirajuća konstrukcija je zatim fiksirana izravno na krov ili na posebnu bazu izrađenu u obliku armiranog betonskog stakla. Za pričvršćenje ventilacijskih prolaznika na takvo staklo, koje dopuštaju da se struktura krova oslobodi od prekomjernog opterećenja, koriste se posebni sidreni vijci.

Podaci za dizajn UE

Podaci za dizajn stranice i izbor njegovih sorti određuju se na temelju sljedećih čimbenika:

  • kut nagiba;
  • veličina opterećenja vjetra i snijega u regiji;
  • materijal i debljina potkrovlja;
  • vrsta krovnog materijala koji se koristi za zatvaranje krova.

Ako je preklapanje gornjeg kata kuće izvedeno od armiranobetonskih ploča - u potonjem treba pripremiti unaprijed rupe odgovarajuće veličine i oblika, ojačane čašama čvrstog betona. Prolaz kroz preklapanje, izrađen u obliku laganog metalnog okvira, izrađen je na isti način, s jedinom razlikom da su čaše za cijevi izrađene od metala. Izbor veličine i oblika stakla u svakom slučaju treba biti napravljen u fazi pripreme projektne strukture.

Prilikom izvođenja čvorskih kalkulacija potrebno je najprije razmotriti nagib nagiba prilagođen za snijeg i vjetar. U regijama s čestim padalina treba uzeti u obzir da zimi težina snijega nakupljena na krovu može doseći značajne vrijednosti; istodobno može blokirati i čvorove prolaza kroz krov i kanale njegove ventilacije.

Prilikom izračunavanja opterećenja na NG-u treba uzeti u obzir i mogućnost izlaganja masi snijega koje se spuštaju s krova tijekom proljetnih lomljenja (to uvijek uzima u obzir kvalitetu površine krovnog materijala).

Vrste NG-a

U gradnji najčešće se koriste sljedeći tipovi elemenata ožičenja:

  • uređaji s ručnim upravljanim ventilom;
  • jedinice s automatskim upravljanim ventilom;
  • čvorovi bez ventila.

Čvorovi opremljeni ručnim ventilima razlikuju se takvim izvanrednim svojstvima kao što su jednostavnost rada i učinkovitost. Nasuprot tome, u mehanički ventil ugrađen je poseban upravljački mehanizam koji omogućuje automatsko otvaranje i zatvaranje.

Čvorovi čelika imaju konstantnu vezu s vanjskim prostorom i najčešće se koriste u kanalima koji zahtijevaju kontinuirani protok svježeg zraka.

Imajte na umu također da se dimenzije NG-a za organizaciju ventilacije uklapaju u liniju vrijednosti koje se doslovno razlikuju za nekoliko milimetara, što omogućuje upotrebu mnogih sorti u praksi.

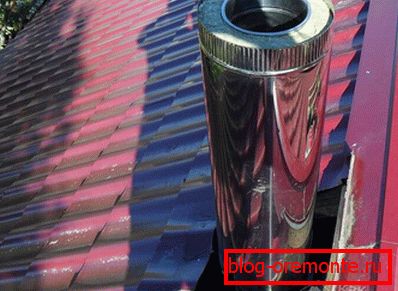

Značajke NG za dimnjake

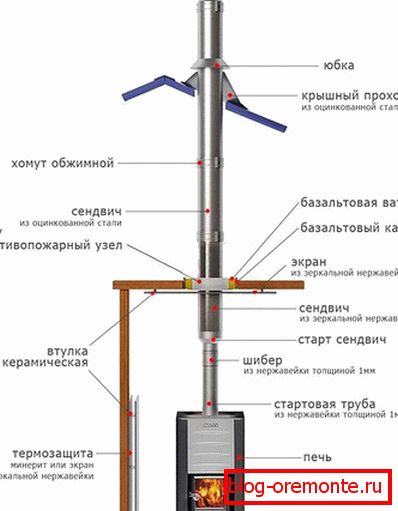

Poseban pristup uređenju prohodnih jedinica koji se koriste za dovođenje dimnjaka na krov zgrade objašnjava se potrebom da se pridržavaju sigurnosnih zahtjeva. Doista, tijekom rada, izlazna mlaznica se snažno zagrijava plinovima peći, što ne isključuje mogućnost paljenja zapaljivih materijala koji se nalaze uz nju.

U tom smislu, instalacija NG u ovom slučaju, sljedeći zahtjevi:

  1. Prilikom stvaranja čvora između dimnjaka i krovnih elemenata, potrebno je osigurati mali razmak, čija veličina je određena odgovarajućim građevnim kodovima.
  2. Područje opasnosti od požara mora se polagati otpornim na toplinu koja isključuje mogućnost požara (npr. Azbest).
  3. U dijelovima prolaza dimnjaka kroz krovni pokrivač, potrebno je koristiti posebne kutije od pocinčanog metala, osiguravajući jaz ispunjen staklenom vunom ili drugim materijalom za usporavanje djelovanja plamena.

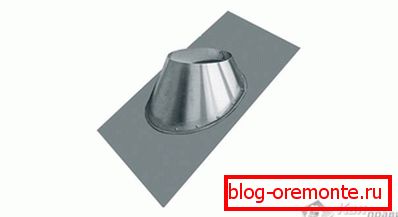

Jednostavnija verzija prolaza kroz krov uključuje uređenje posebne suknje koja vam omogućuje da dobijete razmak od potrebne veličine između izlazne cijevi i rupice u krovnom materijalu. Prisutnost takvog praznog hoda uz zaštitu od požara omogućuje vam da nadoknadite toplinsku ekspanziju zidova kanala dimnjaka kada se zagrijavaju.

Univerzalni sealer

Trenutno, uz tipične čvoriće prolaza u građevinarstvu, sve se više koristi njihova jednostavnija modifikacija, napravljena u obliku univerzalnog prstenastog zbijanja. Razlika ovog elementa od ostalih NG-a jest dopuštanje ugradnje na otvore gotovo svih promjera (pomoću univerzalnog brtvljenja, moguće je brtvljenje prolaza s promjerom od 3 do 60 cm). Učinkovitost njegove uporabe nije povezana s vrstom krovnog materijala, tj. Takvim brtvama osiguravaju pouzdano brtvljenje svih poznatih zaštitnih prevlaka.

Zbog njihovog koničnog oblika, ovi se proizvodi mogu koristiti na krovnim plohama gotovo bilo kojim nagibom, a njihova elastičnost omogućuje pouzdano provođenje brtvljenja na valovitim ili pločastim valnim površinama, na primjer, složene s proizvoljnim nagibom.

Proizvodi ove klase su izrađeni od visoko kvalitetnog silikona, što im omogućuje da rade u širokom rasponu temperatura (od -74 do + 260 ° C).

Prednosti takvih brtvljenja treba pripisati činjenici da silikon dobro zadržava svojstva pod uvjetima izloženosti agresivnim medijima i ima dug životni vijek u usporedbi s konvencionalnom gumom.

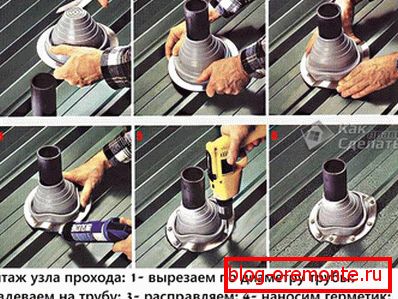

Značajke montažnog brtvljenja

Prilikom odabira prikladnog univerzalnog brtvljenja, treba pretpostaviti da, kako bi se osigurala nepropusnost prolaza, radna veličina montiranog prstena bi trebala biti nešto manja od promjera cijevi (približno 20%).

Radi lakšeg postavljanja brtvila, suvišak materijala iz prstena je jednostavno odrezan. Zbog čvrstog prijanjanja montiranog proizvoda na površinu krova preko čitavog profila osigurava se pouzdano komprimiranje njegove prirubnice, koji se izvodi pomoću posebnog alata za ugradnju.

Površina cijevi se obrađuje prethodno pripremljenom otopinom sapuna što olakšava ugradnju brtve.

Nakon pouzdanog brtvljenja zgloba pomoću posebnog sastava, brtva se fiksira na površinu krova pomoću samoreznih vijaka odgovarajuće veličine, pričvršćena oko kruga sa stupom od oko 35 mm

Univerzalni brtveni materijal ima veliku potražnju i kod profesionalnih graditelja i privatnih trgovaca, što je objašnjeno jednostavnom instalacijom i visokokvalitetnim brtvljenjem.

Zaključno, napominjemo da se kod organiziranja tipičnih čvorova prozračivanja ventila ili dimnjaka kroz mekani krov, umjesto krutog pričvrsnog vijka, mogu se koristiti posebne ljepljive smjese i bitumenske mastike, kombinirajući fiksiranje i izolacijska svojstva. Pravila primjene ovih spojeva određuje proizvođač i preuzimaju međusobnu kompatibilnost različitih tipova (pod uvjetom da, kada se pomiješaju, neće razgraditi i osloboditi bilo kakve kemijski aktivne tvari).
