Diy parno grijanje

Sve više i više ljudi postaje uvjereno da je autonomni način grijanja stana ili kuće ekonomičniji od centraliziranog. Grijanje s parom na glavi je jedan od najtežih zadataka, ali vrlo je moguć ako imate neke osnovne vještine alata za električne alate. Čak i prije instalacijskog rada potrebno je izračunati i kupiti potrebne dijelove.

Pitanje problema

Neki su zbunjeni i vjeruju da je zapravo točan naziv takvog sustava grijanje vode, a prefiks "pare" ostao je još od prošlosti, kada je grijanje dano od industrijskih kotlova koji su proizveli velike količine pare. U stvari, čak i danas postoje kotlovi koji pružaju grijanje prostora pretvaranjem tekućine u dva stanja agregacije. Snage ove odluke su:

  • dvostruki prijenos topline - konvekcijom, kao i infracrveno zračenje;
  • minimalni gubici u izmjenjivaču topline tijekom prijenosa energije iz izvora;
  • visoka pouzdanost;
  • ne postoji opasnost da se sustav odmrzava tijekom hladne sezone;
  • mogućnost primjene u bilo koje doba godine;
  • dugotrajan životni vijek bez neuspjeha.

Neki nedostaci su:

  • relativno visoka temperatura cijevi i radijatora;
  • ozbiljne posljedice na prekid;
  • neke teškoće tijekom instalacije;
  • visoka osjetljivost na koroziju.

Bit rada i visoka učinkovitost leži u činjenici da se parna, prolazi kroz liniju, kondenzira i uranja, s velikom količinom toplinske energije. Pri istoj cijeni goriva, takav sustav će biti mnogo učinkovitije sličniji dužini vode.

Obično, kako bi se osigurala sigurnost korisnika, u modernim kotlovima postoje određena ograničenja. Na primjer, maksimalna temperatura kojoj se pare zagrijava je 130? C, a najviša točka dostignuta tlakom je 6 atmosfera.

Vrste sustava

Svi tipovi sustava su podijeljeni na jedan i dualni krug. U prvoj izvedbi, sve snage kotla se koriste za zagrijavanje nosača, koji će sudjelovati u povećanju temperature zraka u sobi. U drugoj varijanti nalazi se dodatni izmjenjivač topline, u kojem se grije toplina tekuće vode, što ga omogućuje da se koristi za potrebe domaćih. Prilikom provedbe druge opcije valja imati na umu da će biti nužno dodatne veze s kotlovnicom i vratiti ih u dnevnu sobu.

Prema načinu cirkulacije nosača, kao u slučaju vodenih sustava, postoje:

  • Prirodna cirkulacija ili zatvorena. U tom slučaju, nakon kondenzacije, voda pod utjecajem gravitacije prirodnom strujom bez pumpe vraća se u kotao, gdje se ponovno pretvara u paru i koristi se.
  • Prisilna cirkulacija ili otvorena. U tom se slučaju voda ne smije odmah vratiti u grijač. U početku se prikuplja u posebnom rezervoaru, iz kojeg se puni pumpa za daljnje pretvaranje u plinovito stanje.

Razina tlaka unutar zraka:

  1. Atmosferski. U njima je vrijednost tlaka nekoliko puta veća od atmosfere, što u slučaju nesreće može uzrokovati ozbiljne ozljede. Osim toga, u takvom sustavu, emitiraju se grijači na visokoj temperaturi, a ispuštanje prašine opada i neugodan miris emitira.
  2. Vakuum. Da biste implementirali ovu opciju, cijela autocesta mora biti zapečaćena. Pomoću posebne crpke stvara se vakuum. Rezultat je prijenos vode u plinovito stanje pri nižim temperaturama, što povećava sigurnost.

Metodom distribucije cijevi emitiraju:

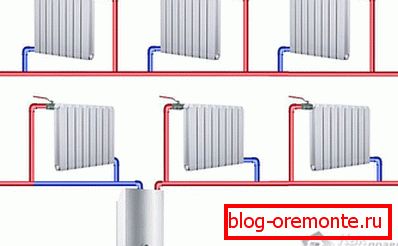

  • Jedna cijev Parenje se kontinuirano pomiče duž jedne cijevi. U prvoj polovici puta, odustaje od svoje energije na radijatore, postupno pretvarajući se u tekuću državu. U tom slučaju, temperatura radijatora, koja su bliža kotlu, bit će veća od onih na kraju kruga. U tom slučaju trebat će vam cijevi velikog promjera kako biste izbjegli prepreke.

  • Dvije cijevi. Parenje se dobiva kroz jednu cijev, a kondenzat se vraća kroz drugi. U tom slučaju, nosač doseže sve uređaje, praktički bez gubljenja temperature. Ova opcija bit će relevantna za velike kuće u kojima je nekoliko etaža. Ako su prostorije male, to nema smisla, povećat će samo ukupni trošak projekta.

Vakuumski sustavi još su pod ispitivanjem. Kada ih koristite, stalna dostupnost električne energije bit će potrebna, budući da Vakuumska crpka radi gotovo kontinuirano.

Odabir kotla

Da bi se odabrao pravilan uređaj za grijanje, prvo je izračunati područje koje će se zagrijati. Da biste to učinili, morate izračunati površinu svake pojedinačne sobe množenjem širine po duljini. Nakon toga moraju se dodati svi rezultati, konačni broj će biti željena vrijednost. Važno je zapamtiti da to vrijedi za visine stropa do 3 m, ako je veća, onda je potrebno napraviti dodatnu visinu.

  • Za ukupnu površinu od 200 do 300 m2 dovoljno performanse od 25 do 30 kW.
  • Za 400x600 metara2 - 35 × 60 kW;
  • 600 do 1200 m2 - 60 - 100 kW.

Sljedeći korak će biti izbor goriva. Parni kotlovi s lakoćom funkcioniraju iz takvih izvora:

  • Tekućina. To bi moglo biti, na primjer, dizel gorivo ili ulje. Pri korištenju ove opcije potrebno je postaviti jedinicu u zasebnu sobu. To će pomoći u izbjegavanju udisanja štetnih para i njihovih negativnih učinaka na zdravlje.
  • Čvrsta drva, ugljen, treset i sve što može sagorijevati s velikom količinom topline.
  • Plinovit. To je obično prirodni ili ukapljeni plin.
  • Električni.

U nekim slučajevima, rješenja za kruto gorivo mnogo su manje, no ne treba uzeti u obzir ne samo troškove goriva, već i vrijeme koje će se potrošiti na gorenje. U tom slučaju može doći do nekoliko sati, dok je neophodno stalno nadopunjavati peć kako bi se održala temperatura na odgovarajućoj razini.

Neki proizvođači kombiniraju različite vrste goriva. Na primjer, kombiniraju peć za punjenje čvrstog goriva i osiguravaju prisutnost grijaćih elemenata. U isto vrijeme, učinkovitost ne pada, ali ispada da se spasi na potrošnju, a time i na plaćanje.

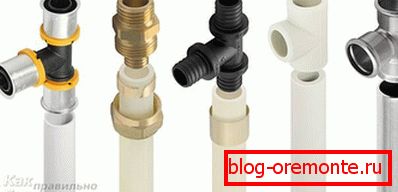

Odabir cijevi

Pri odabiru mnogo ovisi o planiranom proračunu. Ono što se može reći sigurno - za sustave ove vrste polipropilenske cijevi nikako se ne koriste. To je objašnjeno njihovom nestabilnošću na visokim temperaturama. Morat ćete odabrati jednu od sljedećih opcija:

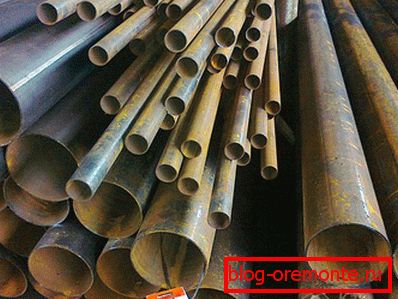

  • Čelične cijevi. Za njihovo postavljanje potrebno je zavarivanje. Oni su otporni na visoki tlak i temperaturne vrijednosti. Pozitivna strana je također pristupačna cijena i prevalencija. Nedostatak je visoka osjetljivost na koroziju.

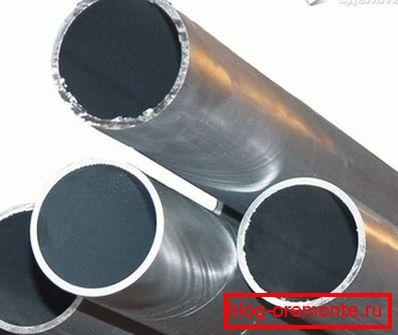

  • Pocinčane cijevi. Uključuju sve prednosti čelika, kao i nedostatak neravnoteže korozije. Spoj se izrađuje pomoću navojnih spojeva, tako da zavarivanje nije potrebno.

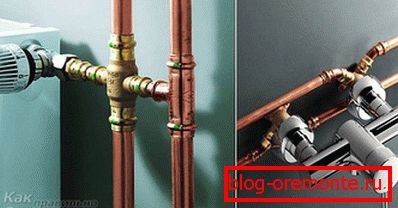

  • Bakar. Jesu li savršena opcija. Ali oni su puno skuplji u smislu troškova, štoviše, njihova instalacija će zahtijevati posebne mogućnosti lemljenja za ovaj materijal.

Kada je montiran, cijevi se mogu sakriti u zidovima ili podovima. Ali važno je uzeti u obzir da je građevni materijal otporan na toplinske učinke.

Dodatni čvorovi

Osim kotao i cijevi za autocestu potrebni su potrebni elementi, bez kojih to ne može učiniti:

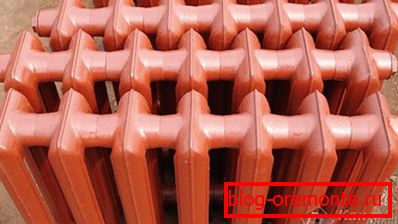

  • Radijatori. To mogu biti baterije od lijevanog željeza, čelični proizvodi ili cijevi s perajama. Instalirajte ih bolje ispod prozora. Stoga se formira toplinski čep koji skida hladan zrak. To će također spriječiti kondenzaciju na staklenim pločama.
  • Elementi. Različiti spojni elementi: spojke, kutovi, koljena, prilagodnici koji će biti potrebni prilikom instaliranja cjevovoda.
  • Rashladna jedinica za smanjenje. Izvrsuje prijenos pare u tekuće stanje.
  • Reduktor. Dizajniran za podešavanje tlaka u sustavu.
  • Prostirni spremnik. Bolje je koristiti otvoreni element. Ako postoji želja za stavljanjem zapečaćenog spremnika, mora biti opremljena mjeračem tlaka i ventilom za smanjenje tlaka. Ako to nije učinjeno, to može dovesti do njezinog neuspjeha.
  • Kapacitet za sakupljanje kondenzata.
  • Crpka za cirkulaciju. Za sustave s prisilnim kretanjem tekućine.
  • Hidraulički zatvarač. Bit će potrebno u slučaju kada je potrebno odvoditi sustav za popravak ili zamjenu bilo kojeg dijela.
  • Filter. Bit će potrebno ukloniti krutine prije nego što voda ulazi u kotlu. To je neophodno, tako da ništa ne smanjuje produktivnost.
  • Crane Mayevsky.

Indikatni kotao za grijanje može se ugraditi u sustav parnog grijanja. U tom slučaju trebat će vam ventil za tri ulaza. Spaja se na termostat i preusmjerava kretanje rashladnog sredstva.

Pripremni rad

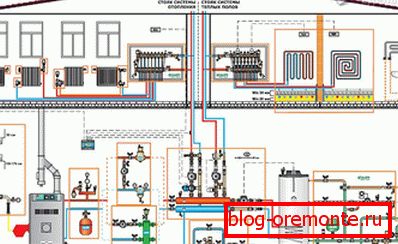

Prvi korak je napraviti crtež. Na listi papira se primjenjuje na tlocrt u kojem će se izvršiti instalacija. Određuje se mjesto kotla. Poželjno je da mu dodijeli zasebnu sobu. To je učinjeno kako bi se osigurala maksimalna sigurnost. Ako je zatvoreni sustav s prirodnom cirkulacijom, onda bi to trebao biti na najnižoj točki. To je neophodno kako bi voda mogla slobodno strujati na nju.

Primijenite izgled cijelog sustava, kao i lokaciju svih elemenata navedenih u prethodnom odjeljku. Prilikom izvođenja ovog koraka, bolje je biti u određenoj prostoriji, tada će biti moguće planirati sve na najbolji mogući način, vodeći računa o potrebi savijanja cjevovoda oko prepreka ili projekcija. Svi uglovi i prijelazi moraju biti zabilježeni na dijagramu. Nakon dovršetka crteža, možete točno izračunati materijal koji će biti potreban za uspješno dovršavanje cijelog projekta.

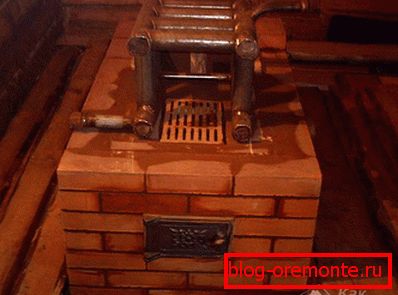

Neki obrtnici sami izrađuju parni kotao. To je ili kuhano od lima, ili je posebna kontura izrađena od cijevi, koja je postavljena unutar peći od opeke. U drugom slučaju, bit će potrebno pratiti stanje izmjenjivača topline, što je najbolje od nehrđajućeg čelika, što će produžiti vijek trajanja. Također je vrlo važno čišćenje staza za dim.

Slijed djelovanja

Prema označavanju na dijagramu:

  • Ugrađeni kotao. U sobi u kojoj će biti, mora postojati betonska baza. Ako je potrebno, napravio je mali temelj.
  • Spojen je na ispušni sustav.
  • Emiteri su obustavljeni. Da biste to učinili, koristite kuke koje su dizajnirane da izdrže njihovu težinu. O mjestu na kojem se trebaju nalaziti, kao što je gore opisano.
  • Svaki radijator mora biti opremljen Mayevskyovim dizalicama za zagušenja zračnog prometa.
  • Na kratkoj udaljenosti od kotla, na najvišoj točki, tenk za ekspanziju se sruši.
  • Na izlazu kotla instaliraju se mjerač tlaka i reljefni ventil koji će raditi u slučaju da tlak prelazi dopuštene granice.
  • Sve su komponente međusobno spojene pomoću cijevi od odabranog materijala.
  • Ako je otvoreni sustav, na kraju crte postavlja se poseban spremnik i crpka.
  • Od pumpe do kotla je cijev za dovod manjeg promjera od svih grijanja.
  • Prije ulaska u kotao, postoji filtar koji zadržava velike čestice.
  • Ako se plin koristi kao nosač, tada se provodi kruti dovod bez savitljive cijevi.
  • Tekućina se napuni u krug.
  • Testiranje sustava provodi se postupnim povećanjem temperature kako bi se provjerilo cjelovitost.

U ovom članku smo detaljno raspravljali o tome kako napraviti parno grijanje privatne kuće. Voljeli bismo saznati o pripremljenim i funkcionalnim projektima. Podijelite svoja iskustva i zapažanja u komentarima.

Prilikom ugradnje grijanja u drvenu kućicu morate uzeti u obzir specifičnosti takve strukture.
