Diy vijčana podloga

Suvremene tehnologije na neki način potpuno neopažene unijele su u naš život još jednu inovaciju koja je prije bila dostupna uglavnom za vojsku i geolozu (ljubitelje teško dostupnih mjesta), vijčanim temeljima. Istodobno, relativna jednostavnost i brzina stvaranja takve konstrukcije pomoću posebnih pilota postupno se "odmaknu" od strane osnove traka i stupaca na koje smo navikli.

Ali je li takav temelj stvarno univerzalno rješenje za izgradnju čvrste i izdržljive temelje za kuću? U članku ćemo objasniti kako to učiniti, mi ćemo dati detaljne korak po korak upute,

Vijak hrpe

To je metalna cijev (obrađena posebnim spojem koji usporava proces korozije), oštrica je zavarena na donji kraj s krajem. Takva hrpa je pričvršćena (pričvršćena) u tlo (poput vijka u drvo), praktički bez oštećenja (samo ga zbijanje uronjanjem cijevi), i stoga ne apsolutno ne smanjuje njegovu nosivost.

Ovi piloti su dostupni u nekoliko vrsta:

  • (koristi se na tlima slabe nosivosti) ili imitacija rezanja navoja za veći dio duljine pilota (takvi se piloti obično koriste u sjevernim područjima gdje permafrost nije osobito poremećen pri izgradnji temelja za zgrade i građevine);
  • s promjerom promjera cijevi - veći promjer veći je težina zgrade koja može zamijetiti hrpu (bez deformacije), ali ne zaboravite da neće biti moguće ručno zategnuti debele cijevi (čiji promjer prelazi 108 mm);
  • s različitim promjerom noža - za manje izdržljive i zasićene vode, promjer noža će biti veći nego kod suhih i gusta tla.

Naravno, tip i oblik hrpe također ovise o proizvođaču koji ga proizvodi.

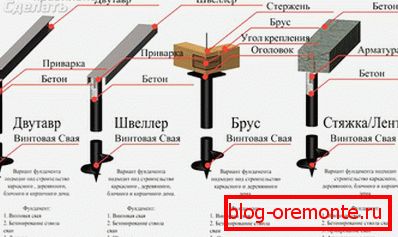

Vijak temelj je kako slijedi:

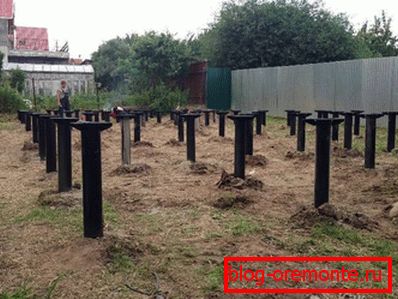

  • u uglovima i na raskrižju unutarnjih zidova, kao i duž duljine zida strukture, piloti su uvijeni u zemlju (korak stabla varira od 1 do 3 metra);
  • odozgo, svi piloti su izrezani na istu razinu i pričvršćeni bilo metalnim ili drvenim gredama kako bi stvorili jednu krutu strukturu - roštilj;
  • između razine tla i dna zgrade (roštilj) postoji slobodno prozračeni prostor.

Prednosti i slabosti

Ovo je prilično jednostavan dizajn. Međutim, ovdje čekaju vas "zamke":

  • Pile treba odabrati strogo u skladu s izračunima koje izrađuje projektant na temelju hidrogeoloških istraživanja na vašem zemljištu, dubini zamrzavanja tla, kao i težini buduće zgrade i težine snježnog pokrova nanesenog zimi u zgradi (inače rizik ili preplatite za pilote veće duljine ili promjera, ili dobiti potpuno nestabilan dizajn koji će "voditi" u godinu dana);
  • ovisno o zemlji, prilično je ručno zavarati hrpu u zemlju (čak i ako 4-5 ljudi sudjeluje u ovom procesu);
  • prisutnost drveća, visokih grmova, ograda ili drugih struktura u neposrednoj blizini temelja stvara probleme za ručno piling;
  • Nisu svi tvrtke učinkovito obavljaju svoj posao, promatrajući tehnologiju.

Međutim, vijčana baza ima prednosti:

  • nije potreban skupno radnje iskopa;
  • može se postaviti na bilo koji teren, bez prethodnog izravnavanja;
  • Piling u zemlju izvodi se gotovo u bilo koje doba godine.

Osnove se mogu dogovoriti na bilo kojem tlu, osim stjenovitih, jer je sama stijena izvrsna čvrsta baza (za bend ili stup).

Pripremni rad

Malo je moguće napraviti bazu za malu zgradu (garaža, sjenica, veranda, jednokatna drvena kućica):

  • Možete se sami zavarivati ​​pomoću crteža objavljenih na internetu ili zavariti hrpu na sličan način (za to ćete morati naručiti izračun i kupiti preporučenu hrpu u tvornici);
  • i samostalno (uz pomoć prijatelja) možete uroniti pilote u zemlju, voditi ih po postojećim crtežima, voditi ih i izvesti roštilj.

Za vijčanu podlogu ne smijete spremati materijal. Pile bi trebale biti izrađene samo od novih cijevi potrebne debljine, a one treba temeljito očistiti od hrđe i prekriti zaštitnim spojem. Posebna pažnja posvećuje se kvaliteti zavarivačkog zgloba na mjestu pričvršćivanja noža, budući da na dovoljno gustim tlima može doći do pucanja šavova, koja ne može podnijeti opterećenje naneseno na hrpu.

Kako biste olakšali postupak pričvršćivanja hrpe u svom gornjem dijelu (koji ste tada odrezali s "brusilicom"), trebate napraviti dvije rupe - moći ćete umetnuti "šipke" u njih s kojima je hrpa pričvršćena u zemlju.

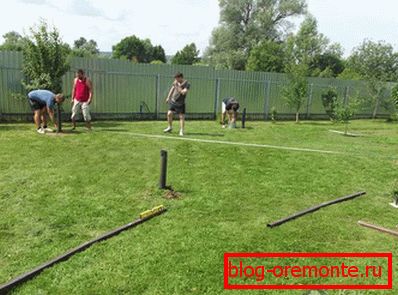

Označavanje zemljišta

Instalacija se mora provesti što je točnije i kompetentnije. Maksimalna dopuštena pogreška u vertikalnom odjeljku i između hrpta nije veća od 2 cm. U protivnom ćete se u budućnosti suočiti s potrebom popravljanja roštilja zbog njenog progiba. I to će zauzvrat dovesti do kršenja nosivog zida, pa čak i skretanja zgrade.

Baza na vijčanim pilama treba biti smještena tako da se opterećenje na njemu i na tlu ravnomjerno raspoređuje. Zato uzmite plan kuće i razbijte ga u pravokutnike. Na njihovim stranama i dijagonalama treba postaviti blokove nosača, uzimajući u obzir potrebnu udaljenost između njih. Uz sve to, svaka hrpa bi trebala biti u središtu svih potpornih greda kod kuće.

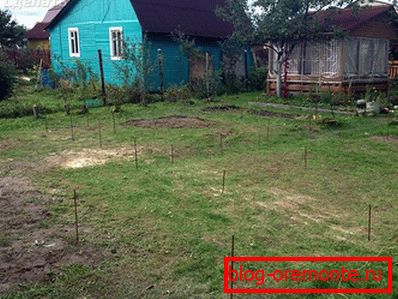

Dakle, razbiti plan kuće u pravokutnike, nakon što je prethodno odredio veličinu svake od njih. Dakle, možete izračunati broj pilota i distribuirati ih preko područja kako bi ravnomjerno rasporedili teret na temelj. Nakon završetka planiranja, prenesite oznake iz papira na površinu zemlje na kojoj će kuća stajati na hrpama. U instalacijskim mjestima pilota čekić u klinovima.

Faze rada

Radovi se izvode u sljedećem slijedu:

  • Kopirajte vodu ispod svake hrpe (samo uklonite gornji sloj zemlje sa travom na ovom mjestu), čija dubina ne smije prelaziti 10-15 cm, a širina treba biti 2-3 cm veća od promjera noža. Neki stručnjaci savjetuju da rade bez kopanja. čime se povećava stabilnost hrpe, ali istodobno povećava napor da se ručno pričvrsti u zemlju. Nemoguće je kopati duboke rupe i jednostavno instalirati hrpe u njih, produbljujući ih samo nekoliko desetaka centimetara. Jedan od nužnih uvjeta za kvalitetno uranjanje vijčanih pilota je netaknuta zemlja oko kojega hrpa može prenijeti opterećenje sa strukture ne samo na donji kraj i oštricu, već i na čitavu bočnu površinu.

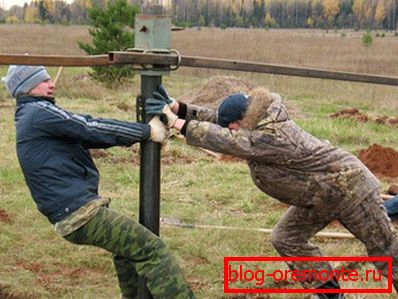

  • Ugradite hrpu i zajedno s pomoćnicima uz pomoć posebne šipke uvijte u zemlju, neprestano provjeravajući vertikalnost položaja. Palo bi trebalo uroniti u zemlju ispod razine zaleđivanja tla.
  • Poravnajte vrh svih pilota ispod jedne razine (označite ga na svakoj hrpi uz pomoć razine), odrezati višak s "brusilicom".
  • Ulijte beton u hrpu (to će povećati snagu i smanjiti brzinu metalne korozije).

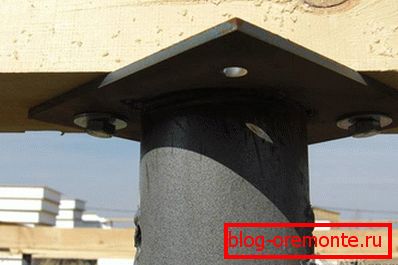

  • Zavarite metalnu ploču (ne manje od 8-10 mm debljine) koja se proteže iznad granice hrpice nekoliko centimetara sa svih strana na vrh svake gomile.
  • Izvršite roštilj tako da zglobne vijke ili vijke pričvršćuju grede na ploču.

video

Saznajte sve o uređivanju temelja vijaka promatranjem sljedećeg videozapisa:
