Donja povezanost radijatora

Što učiniti kada sustav grijanja plijen izgled sobe? Ako možete sakriti i baterije od lijevanog željeza iza zaslona, ​​ili instalirati moderne, bimetalne ili čelične, a kako o cijevi? Neki ih pokrivaju zavjesama i zavjesama, dok drugi čine donju povezanost radijatora, što rezultira da je remen baterija gotovo nevidljiv.

Značajke donje veze

 Tri načina povezivanja:

  1. Spojite obične radijatore kroz donje otvore.

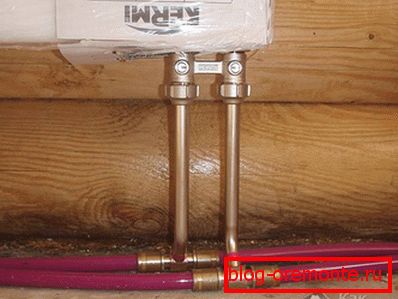

  2. Pomoću skupa elemenata odozdo čeličnih ili bimetalnih radijatora.
  3. Kupite baterije koje su dizajnirane za takvu vezu.

Sada razmotrite načine, prednosti i nedostatke raznih načina smanjivanja veze.

Povezivanje s bočnim slavinama

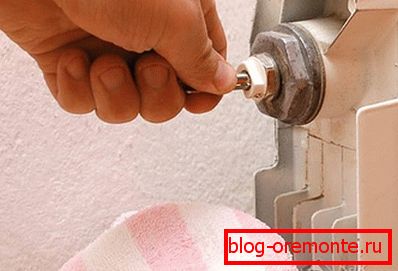

Sama veza nije velika stvar. Cijevi se nalaze ispod - iznad poda ili skrivene u podu. Na zid je pričvršćen radijator, a na donje otvore dolazi cjevovod. Kako bi se baterija mogla ukloniti bez zaustavljanja procesa zagrijavanja, morate ugraditi oba ventila za zatvaranje. U gornjoj rupi (bez obzira na stranu) je instaliran zračni otvor.

Povežite se pomoću adaptera

Ponekad nije moguće spojiti obični radijator povezivanjem cjevovoda s dvije strane. U tom slučaju možete koristiti adapter. Zavaren je u donju rupu, a cijev od nehrđajućeg čelika se dovodi u gornju rupu. Na iste cijevi za grijanje adaptera priključene su na dno.

Više informacija o ovoj vrsti veze dobit ćete gledanjem videozapisa koji se nalazi na kraju članka.

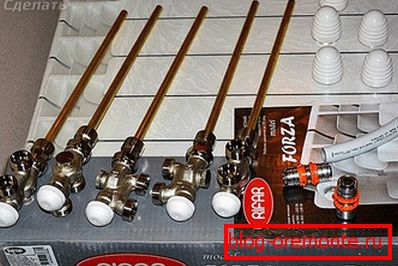

Donja veza s proširenjem protoka

Dno spajanje može se izvesti pomoću kabela za produljenje protoka. Uređaj je uvijen u donju rupu i nema grane na vrh. Kruženje rashladne tekućine nastaje zbog činjenice da voda koja prolazi kroz cijev u sredini radijatora, ostavlja ga na kraju grijača, diže se i istiskuje hladnu vodu kroz izlazni otvor u uređaju.

Za gravitacijske sustave, ova vrsta veze nije prikladna.

Donji spoj

Sada ćemo se zadržati na učinkovitijem i estetski prihvatljivom nižem načinu povezivanja - odozdo, istovremeno opisujući njegove prednosti i nedostatke.

prednosti

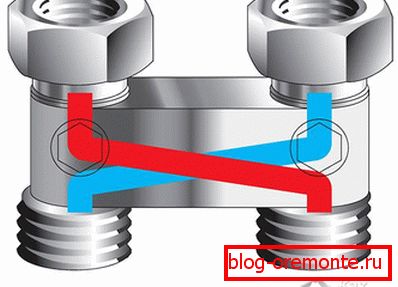

  • Moguće je instalirati adapter za smjer protoka.
  • Obje cijevne cijevi idu ravno iz bateriju na pod ili u zid (ili u cijevi koje se nalaze iznad poda).
  • Kada kupujete radijatore s nižim priključkom, ne morate se brinuti o kupnji odgovarajućeg termostata jer je već instaliran tamo.

mane

  • Svaka baterija mora imati ugrađen ventil.
  • Zagrijavanje je manje ujednačeno, a ne kao učinkovito.
  • Ne može se koristiti za gravitacijski sustav grijanja.
  • Trebate stalno koristiti cirkulacijsku pumpu.

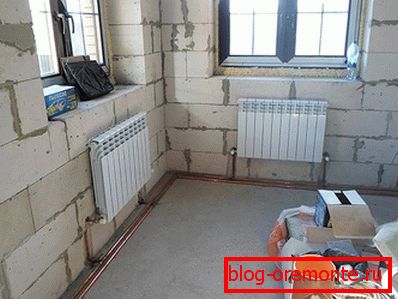

Standardi za postavljanje radijatora

Bez obzira na odabranu metodu spajanja radijatora, ona bi se trebala nalaziti na udaljenosti od:

  • zidovi - 5 cm;
  • poda - 10 cm (odstupanje u bilo kojoj stranci dopušteno je ne više od 2 cm);
  • prozorska krila - 10 cm (dopuštena je minimalna udaljenost od 5 cm).

Pri kupnji montaže važno je uzeti u obzir debljinu ugrađene izolacije s reflektirajućim slojem (ako postoji). U ovom slučaju, potrebno vam je malo kraće pričvršćivanje kukica.

Ugradnja sustava grijanja s donjim priključkom

Ovisno o odabranoj shemi instalacije cjevovoda. Može se pohraniti:

  1. U podu.

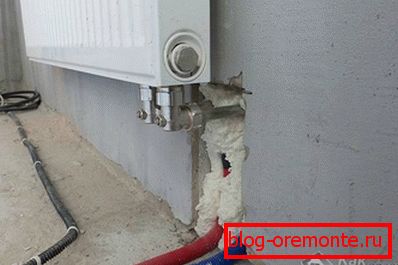

  2. U zidu.

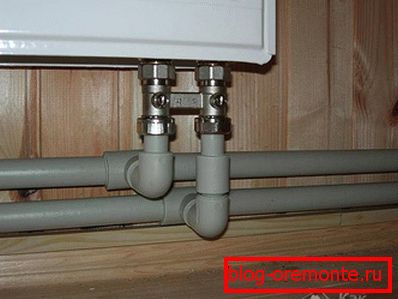

  3. Između poda i bateriju.

Učinkovitost sustava grijanja ne utječe na položaj cijevi - skriveni su zbog estetskih razloga.

Važno je prvo instalirati baterije, izračunavajući njihov broj za svaku sobu, a zatim staviti cijevi na njih.

Ako se pridržavate preporuka opisanih u ovom članku, ne biste trebali imati poteškoća s ugradnjom sustava grijanja s donjom vezom.

Možete dijeliti svoj rad ostavljajući komentar na kraju članka - za nas je vrlo važno da materijal u članku bude što potpuniji i razumljiviji za svakoga tko je navikao raditi bilo kakav posao vlastitim rukama.

video

Pogledajte kako se radijatori donjeg dijela mogu povezati:

Ovaj video opisuje prednosti radijatora s donjom vezom:
