Drenaža zidova podruma

Da bi stambena zgrada u privatnom sektoru unutar grada ili izvan nje bila neumjesna, treba napraviti zidnu odvodnju temelja. Ova konstrukcija omogućuje ograničavanje visine protoka podzemne vode tako da ne prolaze kroz kritičnu točku, potopljujući podrum ili podrum (ili promatračku jamu u garaži). Uz poplave određenih prostora, može doći do velikog broja problema. Na zidovima, stropu i podu sobe bit će vlažna i plijesan, uklonit će se ukras i inventar, temelj će biti uništen.

Što izgleda shema dražbe? Ispod razine podruma, odnosno ispod razine podruma (ili bilo koje druge prostorije koja se nalazi ispod svega drugog), konstruirana je struktura kako bi se spriječilo ulazak podzemnih i kišnih voda u podrumske prostore. Razmotrite što čini temelj temeljnog uređaja za drenažu.

nekretnine

U stvari, danas malo ljudi će reći da sustav odvodnje nije potreban. Za one koji imaju kuću s podrumom ili ima podrum u zgradi, jednostavno je potrebno isprazniti vlagu u blizini zida. Naravno, bolje je voditi računa o tome čak i za vrijeme gradnje, kada se temelje samo postavlja. Pa, u slučaju kada je zgrada već izgrađena, ali nema vlage, morat ćete naći vremena i novca za stvaranje sustava zaštite od podzemnih voda. Početak drenažnog uređaja bit će iskopavanje oko kuće.

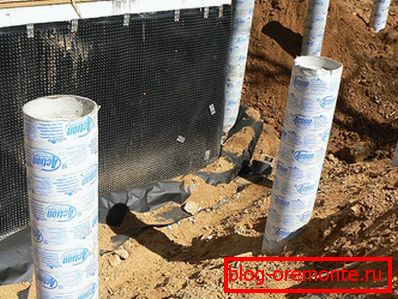

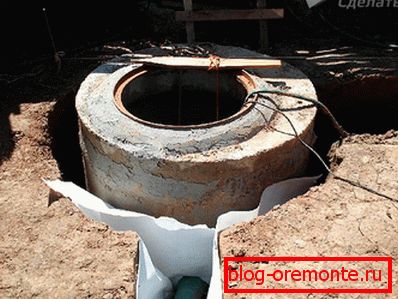

Vodonepropusne cijevi, također poznate kao drenaže, smještene su oko zgrade oko perimetra. Na uglovima kuće, gdje se cijevi međusobno spajaju, izrađuju se kontrolne bušotine. Na najnižem je mjestu prigradskog područja postavljen pumpa za vodu. Njegov je cilj donijeti višak vlage izvan granica teritorija do najbližeg sustava oluje ili nekog vodenog tijela.

Ako stavite glineni dvorac na udaljenosti od pola metra od temelja, možete ga dodatno zaštititi od vode.

Kako bi se osigurala zaštita vlage na zidu, koristi se nekoliko vrsta drenažnih elemenata:

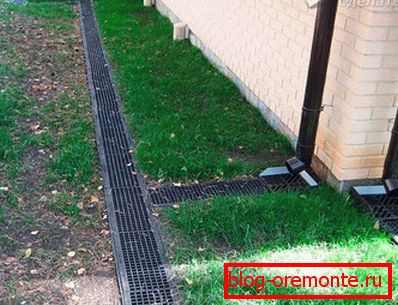

• linearan, Izrađen je od sekcija od polivinil klorida. Ovi dijelovi imaju nekoliko kanala, kao i zaštitne rešetke, koje su montirane preko slijepog područja oko kuće. Uzimajući u ove rešetke, voda kroz cijevi prolazi u bušotinu.
• krevetna, Ova vrsta drenaže opremljena je izravno ispod temelja, postavljajući je na istu razinu kao i pješčani jastuk. Kao rezultat toga, sve viška tekućine teče u prihvatnu šupljinu duž odvoda s perforacijama, preko kojih se pijesak izlije iz rijeke i ruševina (prethodno oprana). Zlatni kamen i pijesak su potrebni jer igraju ulogu zaštitnog filtra.

Izvođenje izračuna za ugradnju odvodnje

Prilikom odlučivanja kako hidraulički zaštititi temelje zgrade, potrebno je imati na umu nekoliko važnih čimbenika:

• Dubina temelja, To ovisi o dubini polaganja drenaže, koja bi trebala biti smještena na razini jastuka ili čak malo ispod nje.
• Drenažni nagib, Ako je sustav odvodnje ravnomjerno spušten na stranu na kojoj se nalazi kolektor, dajući cjevovitu nagib od 2 cm po linearnom metru, moguće je osigurati ispuštanje viška vode bez prekida, sprječavajući ga da stagnira u cijevima, stekajući neugodan miris.

Za pravilno odvodnju potrebno je unaprijed označiti točke sustava koji su na samom vrhu i na samom dnu. Oznaka dubine na kojoj će gornja razina sustava morati položiti ovisi o najizravnijem putu na mjestu gdje će se nalaziti točka za prikupljanje vode i njegov izlaz. U pravilu, kut takve kuće se uzima za takvu oznaku, a dobro prijemnik za sudoper može poslužiti kao niži znak.

Da biste shvatili kako se izvodi odvodnja i izrađeni proračuni povezani s njom, razmotrite mali primjer. Uzmite za ilustrativni primjer kuću duljine 8 m i širine od točno 5 m. Bunar će biti 9 m od zgrade, dok će gornja visina biti povišena 28 cm iznad tla.

Izračunajte duljinu rovova. Duljina pojedinačnih dijelova rovova na mjesto gdje će voda biti preusmjerena je 13 m (zbroj širine i duljine kuće, jednako 5 i 8 m). Ukupna duljina rova ​​na prihvatnu bušotinu iznosi 22 m (13 m, izračunato iznad i 9 m do bušotine). Kao rezultat toga, vrijednost jednaka 44 cm (duljina 2 cm x 22 m) smatra se dopuštenim nagibom.

Ako je točka u kojoj će voda biti ispuštena iz nekog razloga previsoka, trebate instalirati drenažnu pumpu pomoću koje možete ispumpati iz spremnika.

Bez obzira na ono što je potrebno u vašem slučaju, odvod oko osnovne ploče trebao bi biti smješten na udaljenosti od najmanje 3 m od zgrade. A punila, pijeska i šljunka, zaspe na dubinu koja neće dopustiti da se ovi materijali nabubre ako se zamrzavaju kroz podzemne vode. Osim toga, oko zgrade je neophodno dogovoriti slijepo područje koje nije šire od jednog metra.

dogovor

Općenito, nije teško izvesti zidnu odvodnju, a glavna stvar je obavljati sav posao u fazama, u sljedećem redoslijedu:

• Tijekom izrade pješčanog jastuka potrebno je pažljivo izmjeriti visinske razlike na različitim mjestima pomoću razine (geodetska instrumentacija koja mjeri visinsku razliku na različitim visinama). Oznake ili prekretnice postavljene su na označenim mjestima. Tamo gdje je dubina manja od zahtijevane dubine pijeska treba popuniti, gdje je više - odrezati zemlju. To će rezultirati ujednačenom nagibu, na kojem se cijevi mogu polagati tako da voda teče ravnomjerno, bez korištenja crpke.

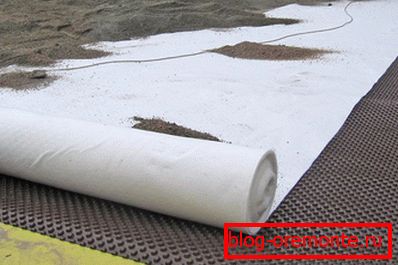

• Iznad sloja pijeska, morate širiti geotekstil platnu, a zatim uliti ispran šljunak na njega. Kad se šljunka razbije, oni čine uvlaku u kojoj će se polagati drenaža. Tijekom polaganja potrebno je osigurati da je nagib jednak cijelu dužinu rovova.

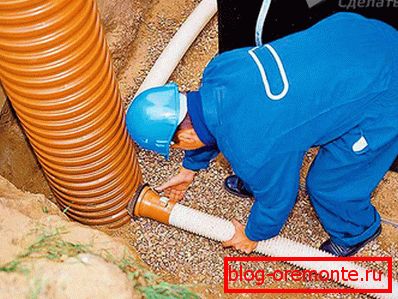

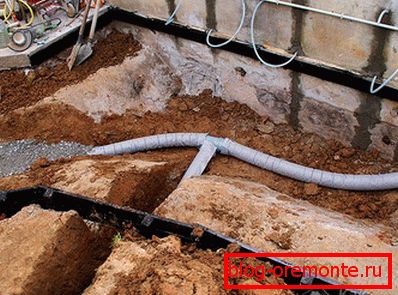

• Na šljunku treba polagati perforirane polivinil-kloridne cijevi. Rupa u njima mora imati veličinu koja neće dopustiti da male čestice šljunka stvaraju blokadu.
• Po završetku svih veza provjeravamo ukupnu pristranost u cjelini. To možete učiniti povlačenjem kabela. Na svakom para metara, nagib bi trebao porasti za 2 cm, tj. Nakon 2 m drenažni izlaz će pasti za 2 cm, nakon 4 m - 4 cm i tako dalje.

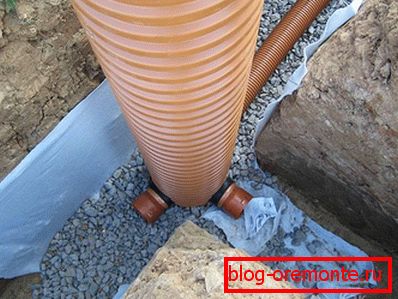

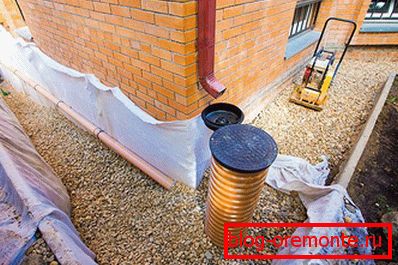

• Na uglovima, koristimo tee kako bismo napravili kutne zglobove i izvedemo okomitu cijev koja će imati poklopac čvrsto povezan. Zahvaljujući tim slavinama instaliranim na svakom kutu, sustav će lako ispirati ostatke ili mulj.
• Cijevi postavljene u rovove su zamotane geotekstilom, a namatanje treba biti bez praznina. Također, ne bi trebalo dobiti šljunak ili pijesak. Da se geotekstil nije odmotao, vezan je s kapron nitom.
• Nakon namotavanja, zatrpavanje je napravljeno s čistim šljunkom, s slojem debljine oko 17 cm.
• Veliki dio riječnog pijeska ulijeva se preko šljunka, što će omogućiti dodatno filtriranje otpadnih voda.
• Otpuštanje kanalizacijskih cijevi iz kuće, potrebno je izolirati. Da biste to učinili, možete koristiti debljinu pjene od najmanje 20 cm.

Zapravo, ovo je posljednja faza u izgradnji zidne odvodnje temelja. Na fotografiji na kraju članka možete vidjeti kako izgledaju ove ili druge faze uređenja takve zaštite. Završeni sustav može raditi nekoliko desetljeća, ako se brinete i pravilno održavate.
