Gable krov to čini sami

Neovisna montaža krovnog krova moguće je samo s određenim vještinama u radu s takvim strukturama i podrazumijeva veću pažnju na sve pojedinosti o postupcima gradnje. Kako bi se olakšala implementacija nadolazećeg rada, pomoći će vam pažljivom proučavanju naših uputa, koje detaljno opisuju kako se krovni krov vrši sa svojim vlastitim rukama, uzimajući u obzir sve nijanse operacija izvedenih u ovom procesu.

Mogućnosti krova

Kako bismo razumjeli sve suptilnosti i osobitosti nadolazećih radova, najprije ćemo vas upoznati s poznatim tipovima krovnih krovova s ​​različitim nagibima padina, pri čemu bi izbor trebao uzeti u obzir sljedeće čimbenike:

  • vrsta krovišta;
  • lokalni klimatski uvjeti;
  • funkcionalne svrhe zgrade.

Kut nagiba padina u raznim zgradama može varirati u rasponu vrijednosti od 10 do 40 stupnjeva i značajno utječe na izbor krovnog materijala. U skladu s ovim pokazateljem, strukture zabata mogu imati sljedeće verzije:

  • s blagim padinama (do 20 stupnjeva);
  • krovovi s velikim kutom nagiba (više od 20 stupnjeva);
  • krovovi s kosom kosom crta (s promjenjivim kutom nagiba).

Pripremne aktivnosti

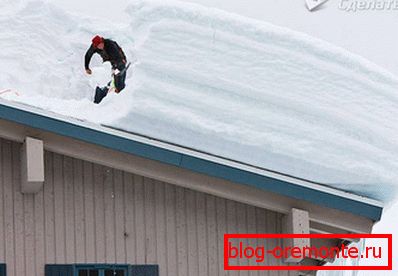

Kako bi se utvrdilo izbor optimalne krovne konfiguracije za vaše uvjete, prije svega potrebno je uzeti u obzir takav pokazatelj kao snijeg i opterećenje vjetrom na njemu. Naravno, sa smanjenjem kuta nagiba krova, vjetar opterećenja su znatno smanjena; međutim, u ovom slučaju postaje nemoguće koristiti pod-krov prostor za potrebe kućanstva (za potkrovlje prostora, na primjer).

Prilikom odabira oblika krovnog krova, obično se pretpostavlja da se ključne potporne točke pričvrsnog sustava podudaraju s linijama položaja nosivih struktura same konstrukcije (naročito njezin gornji kat). Istodobno se uzima u obzir širina kuće, kao i prisutnost unutarnjih nosivih zidova.

U pripremi projekta uzimaju se u obzir prisutnost ili odsutnost potkrovlja u budućoj strukturi, kao i ukupne dimenzije krovnog prostora. S značajnom veličinom zatvorenog prostora u dizajnu rešetkastih sustava (pored poprečnog presjeka, koji se koristi kao strop nositelja) trebao bi sadržavati dodatne elemente - tzv. Staze i police.

Bilo bi dobro razmišljati o tome gdje će biti ulaza u potkrovlje, i ako je potrebno napraviti stubište.

Pri organiziranju krovnog krova s ​​vlastitim rukama (bez potkrovlja), dopušteno je koristiti sustav kosih greda koji su pričvršćeni s gornjim dijelom na gredu na hrbatu. Ovaj pokrenuti sam po sebi podržan posebnim stalcima instaliranim s podrškom na unutarnjoj podrľavajućoj particiji.

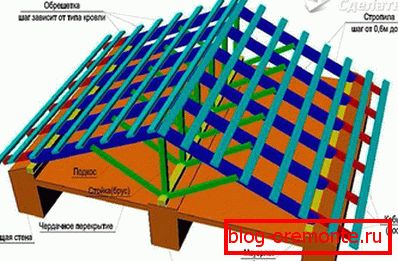

Najpraktičnija i ekonomičnija opcija za uređenje krovnih konstrukcija, uglavnom za lagane građevine, su vješalice, za uređenje koje su noge na nosaču spojene u paru uz pomoć posebnih vijaka. Potonji su horizontalni skakači koji pružaju potrebnu krutost čitave strukture kao cjeline. Svaki od vješalica rafters leži na svojim krajevima na bočnim zidovima zgrade.

U slučaju da je njegova širina veća od 6 m, morat ćete povećati broj instaliranih staza i police. Podsjetimo da je nosač posebna vodoravna šipka koja se koristi kao dodatna podrška za grede i montirana pomoću posebnih polica.

Ove stalke se temelje na takozvanim šipkama (unaprijed pripremljena drva postavljena duž padine). Takvo drvo zajedno s policama može poslužiti kao okvir za zidove planirane prostorije potkrovlja. Dakle, upotreba mornaričkih rogova omogućit će vam opremanje potkrovlja ili prostrane prostorije potkrovlja za potrebe kućanstva.

Ali prije nego što napravite krovni krov, najprije se morate brinuti o pripremi materijala za to. Prilikom izračunavanja volumena potrebne drvene građe, pokušajte ne zaboraviti činjenicu da težina rešetkastog sustava ne bi trebala prelaziti vrijednost za ovu konstrukciju. U ovom slučaju, odjeljak koji se koristi za njen raspored drveta, u pravilu, odabire se prema veličini same strukture.

Mawérlat

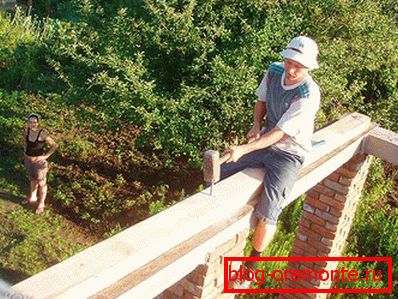

Mauerlat se koristi kao potporna baza daske i osigurava pouzdano i stabilno pričvršćivanje na zidove zgrade. Kao mauerlat, obično se koristi redovita šipka s poprečnim presjekom od 100 × 150 mm, postavljenih oko cijelog opsega zgrade i osiguravajući ravnomjernu raspodjelu opterećenja na zidovima.

Montaža grede u zid može se obaviti na jedan od sljedećih načina:

  • posebna (valjana) žica koja se koristi za pričvršćenje grede podupirača na zidu je cigla u opeke;
  • metalni svornjci potrebne veličine zalijepljeni su u zid (s promjerom od najmanje 12 mm);
  • uzduž zida napravljena je posebna monolitna betonska greda, opremljena čeličnim klinovima.

Stegovi koji se koriste za sigurno pričvršćivanje mauerlat nalaze se duž perimetra zgrade s nagibom od oko 120 mm. Prilikom odabira visine pričvršćivača treba razmotriti ukupnu debljinu vodonepropusnog sloja i drva s unaprijed pripremljenim rupama. Tijekom ugradnje, nosač se montira na klinove i čvrsto je pričvršćen s maticama opremljenim širokim podložnim pločama.

Raspored rešetkastih sustava

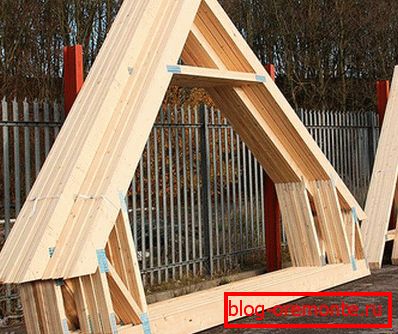

Sustav rogova tipične kuće sadrži niz dijelova koji su strukturno spojeni u jednu cjelinu. Glavni element krovnog krova je A-oblika rešetka, koja je kruta struktura koja djeluje na principu "na potisak". U slučaju da je okvir kuće izrađen od drva - treba paziti da su njegove zidove na razini stropnih greda ojačane posebnim vezama koje isključuju mogućnost njihova premještanja pod opterećenjem.

Na stropu na strani potkrovlja nalaze se posebni trupci (šipke s presjekom od 150 × 150 mm), koji služe kao podupirač propelera. Svi elementi koji se ponavljaju u sustavu raftera izrađeni su strogo prema predlošku, što omogućuje dobivanje jednoznačne konstrukcije duo-pitcha nakon montaže s ravnomjernom raspodjelom težinskih tereta.

Na prednjoj ploči se izravno na tlu montiraju nosači u obliku slova A, pri čemu se predgotovljena konstrukcija diže prema gore na strop pripremljen za postavljanje rešetke. U ovom slučaju, nosači se postavljaju s nosačem na tračnicama, a grede sa svojim donjim krajevima postavljaju se na električnu ploču.

Usput, napominjemo da u izradi rešetkastog predloška možete proizvoljno promijeniti duljinu konstitutivnih elemenata mijenjanjem parametara budućeg krova (na primjer, visine njezine visine). Zahvaljujući tome možete odabrati najbolju opciju za svoje uvjete.

Prilikom ugradnje nosača na mjestima njihovog spajanja s remenima izrađuju se posebna zakrivljena prekida, osiguravajući pouzdani kontakt i čvrstu vezu s pločom za napajanje. Kako bi se povećala krutost strukture u ovoj koloni često se koriste posebne metalne ploče.

zabat

Prilikom pripreme građevinskog projekta (tj. Prije nego što izgradite kuću) morat ćete pažljivo razraditi raspored svojih grbova.

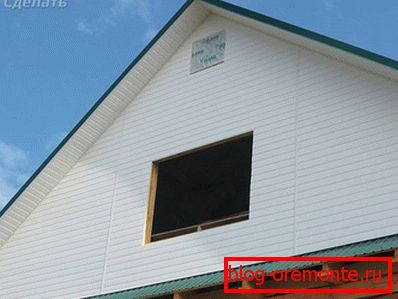

Внешне фронтон выглядит как продолжение стены, имеющее границу по линии скатов кровли. Для случая рассматриваемой нами двускатной кровли фронтоны имеют форму равнобедренного треугольника. zabatными основаниями служат крайние фермы, высота и вертикальность установки которых строго контролируется.

U gornjem dijelu grednih nosača postavljen je nosač hrpta, na koji se naknadno pričvršćuju ostali grede. Šivanje rubova ploče izvodi se u unaprijed odabranom smjeru (okomito ili vodoravno). Obično se organizira po dovršetku cjelokupnog kompleksa krovnih radova, ali je to dopušteno istodobno s drugima. Uz sve suptilnosti montažnih krovnih krovnih okvira možete saznati pregledavanjem odgovarajućeg videa.

Zaključno, napominjemo da su oba okna i elementi krovne konstrukcije podložni obveznoj izolaciji.
