Instalacija diy hdpe cijevi

Ako gradite kuću ili obavljate popravke u starom stanu, vjerojatno ste suočeni s potrebom da zamijenite hrđavo čelične cijevi s novima. Najbolji od svih, plastični ili polietilenski proizvodi niskog tlaka (HDPE) prikladni su kao alternativa metalu. Ugradnja HDPE cijevi vlastitim rukama je vrlo jednostavna, čak i bez posebnih znanja. Proizvođači u pravilu primjenjuju upute o montaži njihovim proizvodima.

Uz jednostavnu montažu, cijevi od HDPE-a imaju i druge prednosti, što objašnjava njihovu sve veću popularnost:

  • oni su otporni na većinu kemijskih spojeva;
  • polietilen ne korodi;
  • kada se smrzavaju u vodi, ne ispucaju;
  • dobro podnosi vodeni čekić;
  • ne tresti i ne utječu gljivice i bakterije;
  • elastična i stoga pogodna za uporabu u seizmički opasnim područjima;
  • transport i ugradnja plastike je 2-3 puta jeftiniji od transporta i ugradnje metalnih proizvoda;
  • vijek trajanja prelazi 50 godina.

Nedostatak PND cijevi je da oni mogu poslužiti na temperaturama do 40 ° C, tj. nije pogodan za vruću vodu.

Postoje dvije vrste cijevi:

  1. Slobodni protok - za kanalizaciju i oluje;
  2. Tlak - za plinovode i vodne sustave.

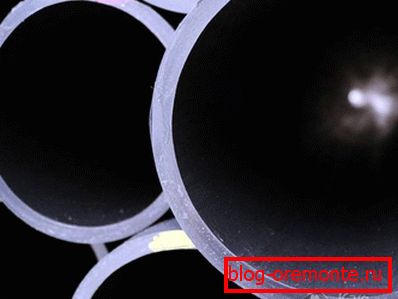

Debljina stijenki HDPE cijevi varira od 2 do 72 mm, a promjer je od 20 do 1200 mm. Veličine se odabiru ovisno o mjestu instalacije i odredišta. Za opskrbu vodom u kuću najčešće korištenih proizvoda s presjekom od 20 do 30 mm pomoću kompresijskih mesinga ili plastičnih spojnica. Na uređenju kanalizacije izaberite cijevi PND promjera od 90 do 160 mm, pričvršćujući ih spojkama s brtvenim prstenima.

Za cijevi različitih veličina, postoje 3 različite metode spajanja:

  1. Zavarivanje vrpce - jednodjelni, izvodi se pomoću posebnog aparata;
  2. Zavarivanje elektrofuzijom;
  3. Pomoću armature i prirubnice - podijeljeni tip instalacije.

Jednodjelni spojevi prikladniji su za visokotlačne cjevovode. Šava dobivena kao rezultat zavarivanja, čak i jača od samog tijela.

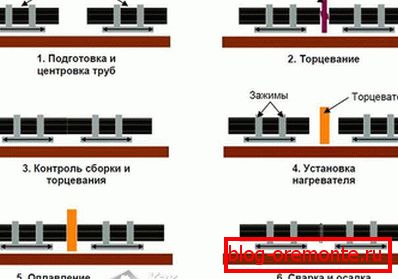

Tehnologija zavarivanja prigušnica

Povećanje zavarivanja cijevi s poprečnim presjekom većim od 50 mm i debljinom stjenke od više od 5 mm. Ovo je prilično komplicirana metoda koja zahtijeva određenu obuku operatera i prisustvo stroja za zavarivanje. Postupak je sljedeći:

  1. Rubovi cijevi su poravnati, izrezani pod pravim kutom i pažljivo očišćeni.
  2. Zatim se zagrijavaju do temperature taljenja i brzo se kombiniraju.
  3. Pričekajte da šav se ohladi.

Tijekom rada potrebno je pratiti vrijeme zagrijavanja i pritisak na spojene površine. Zavar treba biti jednoliki duž cijele duljine, a zatim će biti što je moguće izdržljiviji.

Nema potrebe pokušati zavariti dvije cijevi različitih proizvođača. Karakteristike polietilena mogu se znatno razlikovati, a rezultirajući šavovi će se prekinuti od pritiska vode.

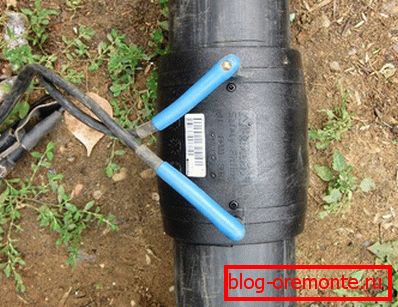

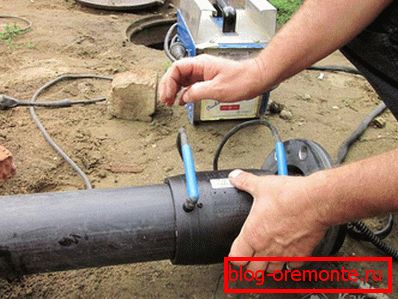

Zavarivanje elektrofuzijom

Ova metoda pričvršćivanja sastoji se u upotrebi oblikovanih elemenata s ugrađenim električnim spiralama. Spirale su grijane i rastopljene polietilen, čvrsto lemljenje cijevi.

Ova se metoda koristi za montažu sekcija s poprečnim presjekom manjim od 160 mm ili kada je teško doći do mjesta za spajanje. Promjeri cijevi za zavarivanje ne smiju se razlikovati za više od 10%.

Da bi se spajala, rubovi se moraju očistiti od prljavštine i izravnati. I također popraviti za vrijeme rada. To će pomoći pozicioneru.

Oba kraja se umetnu u rukav i aparat za zavarivanje je uključen. Trajanje i temperatura grijanja obično se navode na barkodu dijela.

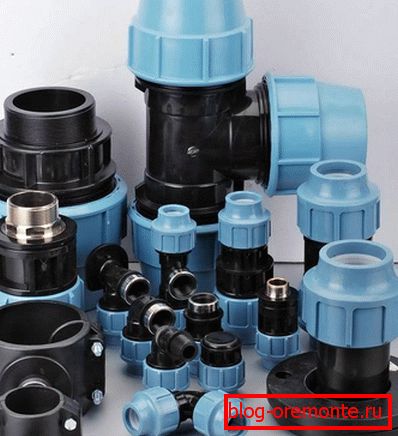

Priključci za cijevni priključak

Za cijevi male veličine, poprečni presjek do 110 mm, prikladni su uklonjivi spojevi. Od njih su montirali vodovod i kanalizaciju u gradskim stanovima.

Za montažu trebat će vam od mjedi ili plastičnih kompresijskih spojeva i utičnih kapica s fleksibilnim brtvama.

Na isti način kao i kod zavarivanja, presijecamo cijevi na potrebnu duljinu, a krajevi se izvode strogo okomito na tijelo.

Odvijte maticu za kapicu koja se montira nekoliko zavoja i umetne cijev u nju sve do kraja. Sila bi trebala stati u gumenu brtvu. Nakon toga morate staviti čep i elastični prsten i zategnuti maticu. Mali su dijelovi pričvršćeni ručno, ali za montažu cijevi većeg promjera bolje je koristiti ključ. Na kraju ne zaboravite provjeriti nepropusnost veze.

Držači cijevi

Cjevovod iz PND pričvršćuje se na zidne stezaljke. Štoviše, za pouzdanost, oni se instaliraju pod svakom točkom priključivanja. U preostalim dijelovima, udaljenost između pričvrsnih elemenata jednaka je 10 promjera cijevi. Udaljenost od zidova je 2-4 mm.

Obično upotrebljavajte stezaljke za apsorbiranje tvrdih buku gumenom brtvom. No, kako bi se spriječilo unutarnje naprezanje u cijevima tijekom rada, neki držači se postavljaju bez brtve, ostavljajući cjevovod slobodno leži u prstenu za montažu. To će mu omogućiti održavanje mobilnosti i služiti dugi niz godina bez puno njege.

video

U sljedećem videu možete vidjeti kako pričvrstiti HDPE cijevi pomoću okova:
