Kako izraditi rešetkasti sustav 2

Tijekom izgradnje krova kuće instalacija sigurnosnog sustava smatra se najvažnijim i najtežim korakom. Održavanje krova povezano je s konstantnim i periodičnim opterećenjima u obliku snijega ili vjetra.

Da biste shvatili kako načiniti rešetkasti sustav vlastitim rukama, morate odlučiti o svojim komponentama. Okvir grabeža se koristi za bilo koju vrstu krova, razlikuje se u razini složenosti tijekom ugradnje. Krovni prolaz i krovni krovovi smatraju se jednostavnim strukturama. Krovni ili hip krovovi pružaju pouzdani krov, ali teško je izračunati i instalirati grede.

При выборе размера материала для каркаса приходится учитывать множество факторов. Presjek и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Glavni elementi

Sljedeći elementi su potrebni za kostur krovnog krova:

  1. Mauerlat je drvo značajne veličine 150 - 150 mm ili 200 - 200 mm, koja je položena i učvršćena duž perimetra zidova. Spaja krovni sustav i građevinsku strukturu u opću strukturu, raspoređuje opterećenje na zidovima.
  2. Grede su najviša točka krova, u kojoj su povezane noge na tračnici. Uzdužna greda pomaže u održavanju strukture, osigurava stabilnost pod vjetrovima.
  3. Rafteri - izrađeni su od ploča s presjekom od 70 - 150 mm, imaju cjelokupno opterećenje. Od pramenova su noge podignute noge, koje su montirane u koracima ne manjim od 60 cm.
  4. Lezhine - bar koji je paralelan s hirom. Njegove su dimenzije jednake energetskoj ploči. Korizma je podrška policama i ostalim elementima.
  5. Zatezanje - poprečna traka ploča koja povezuje nogu.
  6. Stalci - šipke, ugrađeni okomito, ugrađeni su tako da podupiru gredu na hrbatu.
  7. Overhangs - dijelovi rogova, koji strše zidove u inozemstvu. Omogućuju vam preusmjeravanje oborina iz kuće.
  8. Struts - koriste se za jačanje rogova, omogućuju vam stvaranje trajnih struktura.
  9. Staklene ploče potrebne za spajanje greda i polaganje krovnih materijala.
  10. Pilić - kada duljina greda nije dovoljna za izbočenje, napunite dodatne ploče "filly".

Vrste krovnih sustava

Za krovni okvir krovnog krova koristi se nekoliko vrsta krovnih sustava.

Bočno - izbor ovog dizajna podrazumijeva nazočnost potpore u obliku zida u središtu zgrade. Dobivaju tri mjesta podrške i podvrgavaju se samo savijanju. Gornji dio podnožja podnožja leži na nosaču, a donji dio na električnoj ploči. Ovaj sustav omogućuje vam upotrebu razrjeđivača drveta, smanjenje troškova i izvedbu manje težine.

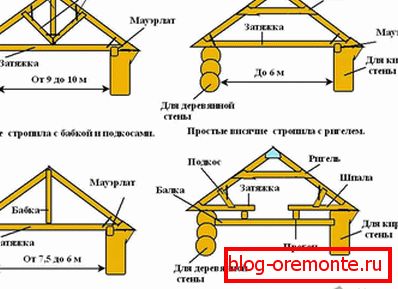

Vješanje - vitlo noge oslanjaju se samo na zidove, tako da su pod teškim teretom. Da bi se čvrsto spojila stezanjem. Takve se grede obično skupljaju na dnu i služe izravno za instalaciju.

Složeni krovni oblici zahtijevaju nestandardna rješenja za koja se koriste kombinacije visećih i zidnih nosača.

Prilikom montaže četveročentnog krova, glavni okvir je dijagonalna greda koja povezuje gredu i kutove zgrade. Podupiru ih ljestve - kratki rogeri, koji zajedno s običnim bočnim gredama čine osnovu krova.

Priprema materijala

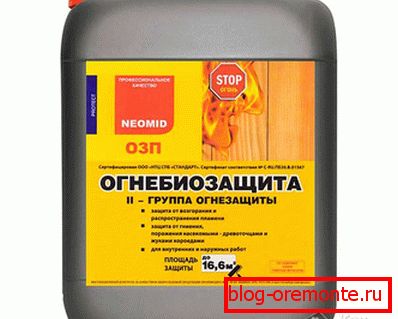

Životni vijek konstrukcije vitla ovisi o kvaliteti drveta i njegovoj obradi. Za konstrukcijske elemente potrebno je odabrati suho drvo, s razinom vlage ispod 22%. Trebao bi biti glatka i bez čvorova. Prije ugradnje, svi dijelovi se obrađuju s dva sloja antiseptičkih sredstava i sprječavaju spaljivanje. Prilikom prerade vrijedi koristiti četku, ali ne i raspršivač, tada se sastav bolje apsorbira. Prilikom odabira drvene građe poželjno je crnogorično drvo.

montiranje

Trajnost strukture osigurat će pravilnu montažu krovnog sustava vlastitim rukama. Za spajanje rogova koriste različite vrste pričvršćenja: nosači, nokti, oblikovani čelični dijelovi - kutovi i platine, koji su pričvršćeni vijcima.

Presjek

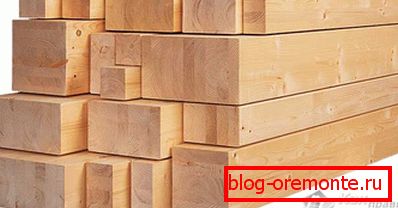

Dimenzije drva koje se koriste za rogove utječu:

  • veličina raspona;
  • konstantno opterećenje na krovu;
  • utjecaj klimatskih uvjeta;
  • kut nagiba i visina podiznih nosača.

Trajno opterećenje izračunava se iz ukupne težine krovnog materijala, izolacije i vodonepropusnosti. Uz povećanje razmaka između greda, potreban je veći dio materijala. Koeficijent opterećenja vjetra i snijega nužno je položen u izračun poprečnog presjeka. Zajednička veličina rogova je 50 - 150 mm i 60 - 200 mm.

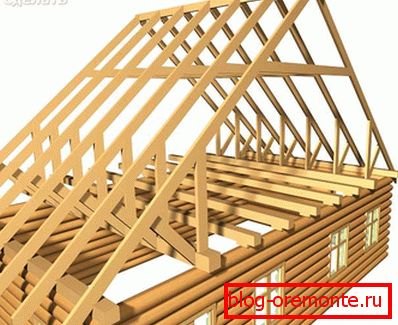

Duljina traga

Baza simetričnog krovnog krova je jednodijelni trokut. Poznavajući visinu grebena, možete izračunati duljinu grebena po pitagoranskom teoremu. U ovom slučaju to je hipotenuza, a pola širine dame i visina krova su noge.

Montaža greda

Prvi korak u ugradnji rešetkastog sustava za bilo kakav krov je ugradnja i montaža ploče za napajanje. Pod njom mora stati vodonepropusnost u obliku krovnog materijala. Ova šipka zahtijeva bušenje rupe duž duljine, u koje su klinovi zidani u zidovima umetnuti i zategnuti maticom.

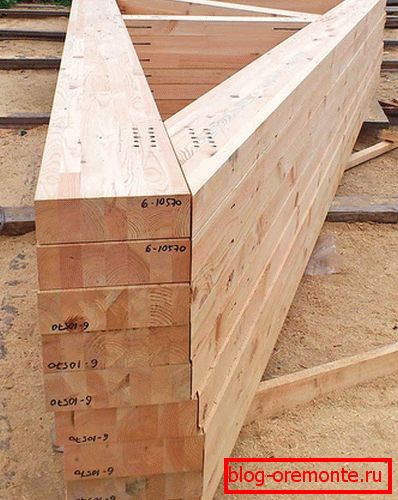

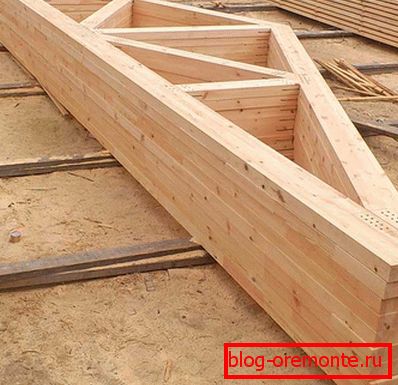

Nakon što su stvorili osnovu za okvir, izrađuju se predložak prema kojemu su sve noge za vješalice montirane na tlu. Za izradu uzorka uzeti dvije tanke ploče jednake duljine grede i pričvrstiti na krajevima s noktom. Ovaj je radni dio postavljen na širinu nosača, a rezultirajući kut fiksiran je dijelovima ploče.

Za označavanje montažnih čepova u gornjim i donjim gredama, koristi se drugi predložak. Njegova osnova je šperploča. Prilikom skupljanja nogu morate strogo slijediti uzorak kako ne biste morali ponovo napuniti strukturu. Gornji dio rogova povezan je s drvenom ili metalnom pločom.

Ako sklopljeni rešetke imaju značajnu težinu, morat ćete koristiti opremu ili uređaje za podizanje.

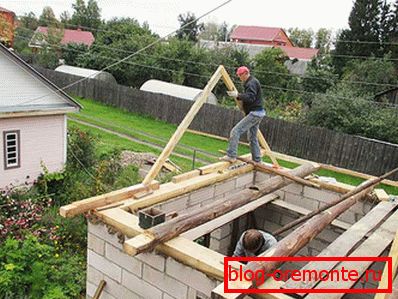

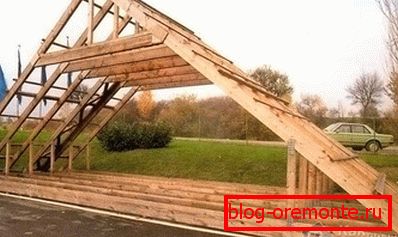

Prvi par greda je postavljen na suprotnim zabatima. Fiksiran je privremenim potporama i izložen po razini. Kabel se nacrta između nogu kao smjernica za instaliranje preostalih rešetki. Izvedba je povezana vijcima, potporama i nosačima.

S malim rasponom, grede nisu pričvršćene s hrpom grede. Krov širine od više od pet metara zahtijeva jačanje strukture s gredom na hrbatu. Ovo drvo je pričvršćeno i ispod greda i iznad njih. Povezivanje se javlja s pljuskom i pločama. Uz veliku duljinu greda, postavljeni su postolji za spriječavanje progibanja.

Završetak instalacije rešetkastog sustava bit će montiranje sanduka.

Da biste znali pravilno izvesti rešetkastu strukturu, možete gledati videozapis o stadijima rada.

video

Autor videozapisa postavio je cilj bez privlačenja profesionalnih graditelja, kako bi brzo i priuštivo izgradili dobar i pouzdan krov vlastitim rukama. Ono što je učinio, naučit ćete gledajući videozapis:
