Kako napraviti ljuljačke vrata

Svaka kućica za domaćinstvo opremljena je zaštitnim strukturama kao što su ograda i vrata. Danas postoji širok izbor tehnologija i materijala koji vam omogućuju da takve dizajne nudite posebnim. Na primjer, ako govorimo s onu stranu vrata, postoji dosta njihova tipa, naime klizna, klizna, automatska, zglobna. U ovom članku ćemo vam reći kako načiniti ljuljačke s vlastitim rukama, razmotriti primjer izrađivanja metalnih i automatskih vrata, dati obrazložene fotografije, dijagrame i crteže.

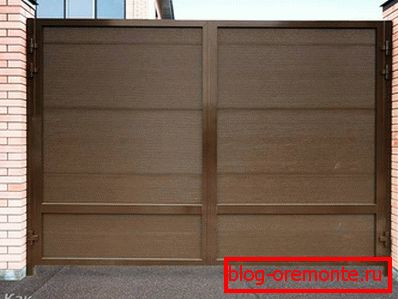

Značajke dizajna

Bez obzira na odabranu konstrukciju, zadržavate pravo odabrati način otvaranja - unutar dvorišta ili van. Izrada zakretnih vrata nije problem. Klasični oblik ljuljačkih vrata ima niz osobitosti:

  • Funkcionalnost.
  • Praktičnost u radu.
  • Kompaktnost.
  • Nedostatak greda i valjci za usmjeravanje.
  • Nema ograničenja veličine.
  • Mogućnost korištenja različitih materijala za proizvodnju.
  • Mogućnost korištenja svih vrsta dijelova za ukrašavanje.

Vrste metalnih konstrukcija

Prije nego što počnete stvarati vrata, važno je odrediti njihov dizajn. Izbor ovisi o učestalosti njihova rada. Nekoliko vrsta vrata može se izrađivati ​​od metala, smatramo svaku od njih zasebno.

Jedan list

Ova vrsta dizajna nije tako popularna. Oni predstavljaju jedan kontinuirani platno. Da bi oni dobro funkcionirali, stup potpore trebao bi biti čvrsto ojačani, i bit će potrebno mnogo novca. Ako je takva vrata instalirana na garažu, tada je potrebno izgraditi snažan metalni okvir i utvrđene šarke. Štoviše, nedostatak je što je potrebno organizirati dovoljno mjesta za otvaranje jednoslojnih ljuljačkih vrata.

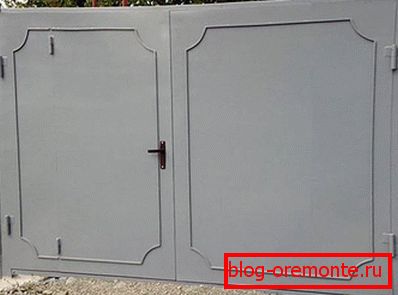

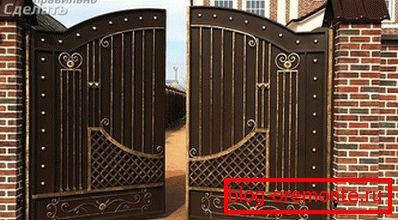

bivalvularan

Najčešći i najprikladniji tip ljuljačkih vrata. Bez ikakvog napora, oni se mogu obaviti kod kuće. Štoviše, njihov dizajn uključuje dva istovjetna platna. Dakle, okvir je izrađen od dva okvira, obložena lima. Za razliku od prethodnog dizajna, otvaranje će zahtijevati manje slobodnog prostora.

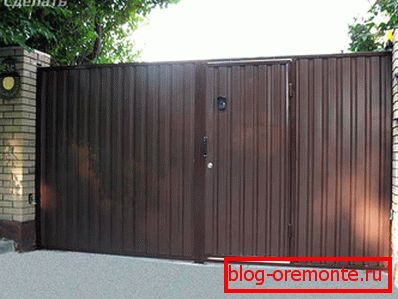

bivalvularan с калиткой

Za svakodnevnu upotrebu ove su vrata vrlo povoljne. Štoviše, oni su napravljeni na istom principu kao obični dvostruki vrat. Jedina je razlika u tome što na pravome mjestu na jednoj od ventila fiksiraju dodatnu gredu i podršku za ugradnju vrata. Ako su vrata takvog plana postavljena na garažu, tada se koristi vrsta morticnog wicketa. U ovom slučaju, rupa je izrezana u jednom od lišća vrata i vrata su instalirana.

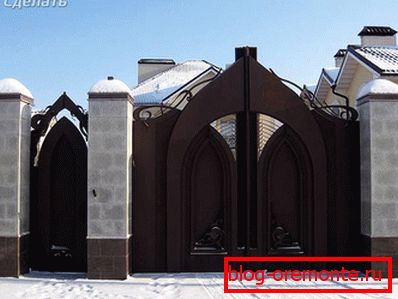

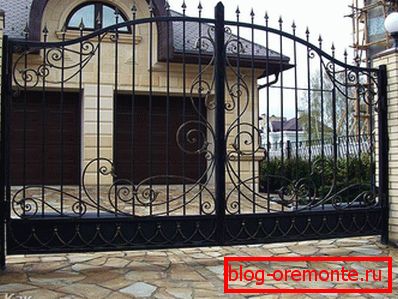

Precizne ljuljačke su napravljene više za estetski učinak. Ako je projekt izveden u obliku zatvorenih elemenata, koristi se dekorativno kovanje, ali se često koristi otvorena vrsta vrata.

Što se tiče garaže, za njihovu konstrukciju koristi se uglavnom zatvoreni tip vrata s odvojenim elementima kovanja.

Bez obzira na vrstu građevinskih garažnih vrata može se izolirati. Zbog toga će se zadržati topline u garaži. I vaš automobil, iako neće biti izložen koroziji zbog naglih promjena temperature.

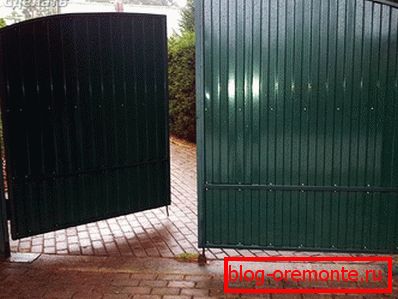

Proizvodnja metalnih vrata

Pridržavajući se dolje navedenih smjernica, moći ćete napraviti vlastite metalne ljuljanje. No, za to je važno usko pridržavati se crtanja / sheme odabrane konstrukcije. Ako vam je teško dizajnirati svoj vlastiti crtež ljuljačkih vrata, onda na kraju članka pronaći ćete mnoge sheme koje se mogu uzeti kao temelj. Temelj vrata će biti metalni okvir koji je montiran u ulaznom otvoru. Ako odlučite napraviti vrata u svom dvorištu, odmah možete izgraditi vrata s ugrađenim prolazom. Ali za to ćete morati ugraditi jake stupove koji mogu izdržati težinu dodatnih krila. Također je potrebno instalirati podršku, za to ćete trebati:

  • строительный уровень и traka mjera;
  • metalna cijev 3 kom. O 100 mm;
  • lopata;
  • okrenuta cigla (u slučaju da se potpornji uvuku);
  • cement, pijesak, drobljeni kamen i voda;
  • visak.

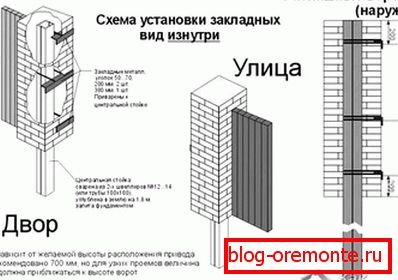

Ugradnja nosača

Rad na proizvodnji nosača kako slijedi:

  1. Izmjerite ulazni razmak između rubova ograde.
  2. Stavite naljepnice za stupove za ugradnju.
  3. Na odabranom mjestu kopanje rupa za ugradnju potporne pole.
  4. Debljina potpornih cijevi se odabire prema težini okretnih vrata.
  5. Instalirajte stupove u jami, podesite ih na razinu. Ali napunite dno šljunka.
  6. Instalirani stupovi trebaju biti ispunjeni pripremljenim betonom.
  7. Da bi stupovi prvi put mogli stajati čvrsto, trebali bi biti zavarani u rupu, a istodobno podesiti okomitu razinu.
  8. Tako je završena instalacija i betoniranje stupova.

Ako vrata imaju visinu od 2 m, dubina jame treba biti oko 1 m, a promjer 100 mm šire od promjera cijevi.

Sada je vrijeme za početak stvaranja okvira vrata. Da biste to učinili trebat će vam:

  • metalni list, debljine 2-3 mm;
  • metalni profil, kut i cijev;
  • mjerni uređaji (razina, vrpca);
  • metalne šarke;
  • stroj za zavarivanje.

Ako napravite ljuljačke vrata za garažu, prije svega trebate napraviti okvir i instalirati ga u otvor. Izrađen je od metalnog kuta pravokutnog ili kvadratnog oblika, ovisno o otvaranju garaže.

Što se tiče proizvodnje okvira za garažu, bolje ih je napraviti u dva primjerka. Osigurajte jedan s vanjske strane otvora, a drugi iznutra. Između njih se povezuju metalnim trakama i zavarivanjem.

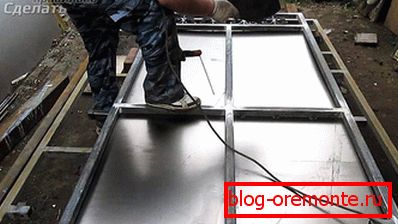

Korak po korak

Proces proizvodnje lišća vrata je sljedeći:

  1. Širite uglove ili profilnu cijev na ravnoj površini i zavarite oblik krila prema crtežu.
  2. Kako bi se povećala jačina strukture, rezultirajuća krilca pojačavaju dijagonalne zrake.
  3. Kad je okvir spreman, možete skinuti.
  4. Za oblog vrata, upotrijebite metalni list debljine 2 mm. Nije preporučljivo uzeti previše debele listove, jer će u ovom slučaju biti potrebno ojačati nosače.
  5. Zatim morate postaviti petlju. Zavarite polovicu šarke na pravo mjesto na okviru vrata, a drugi na nosaču.
  6. Na kraju, ostaje instalirati mrtvu bravu i wicket, izrađenu u skladu s istim principom kao i glavni okvir.
  7. Slikanje vrata za ljuljanje izvodi se na tlu ili već u suspendiranom položaju. Nema posebne razlike. Jedino što vrijedi razmisliti je da slika u limbu može uzrokovati stvaranje kapljica i progib. Stoga, budite oprezni prilikom izvođenja ovog procesnog rada.

Tako se izrađuju metalni ulazi.

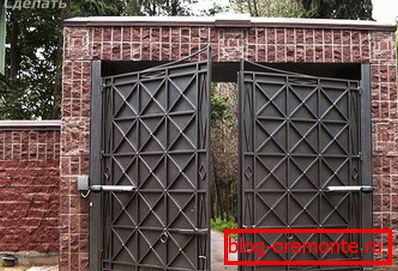

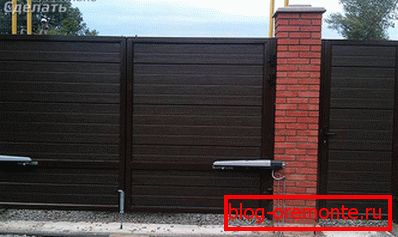

Automatska vrata

Svaka osoba ima želju za utjehu. A to se čak odnosi na korištenje vrata. Moderna tehnologija omogućila je automatizaciju procesa otvaranja ljuljačkih vrata. I ima mnogo prednosti. Na primjer, kada ste žurili, ne biste trebali gubiti vrijeme ostavljajući auto da otvori / zatvori rolete. Ako kiša pada van, onda možete izbjeći mokrenje i ponovno izaći. Razmišljajući o ovim pozitivnim aspektima, predlažemo vam da razmotrite proizvodnu tehnologiju i neke značajke automatskih vrata.

Prednosti i nedostaci

Prvo, ističemo neke od značajki takve strukture:

  • Snaga.
  • Svestranost.
  • Dugi radni vijek.
  • Mehanizam je nepretenciozan i jednostavan.
  • Brzina otvaranja / zatvaranja je u području od 15 s.

Radi objektivnosti, razmotrite i nedostaju:

  • Ako tijekom otvaranja / zatvaranja vrata ostaje barijera na putu, on će onemogućiti automatizaciju i vrata će zastoj.
  • Potrebno je redovito provjeravati put otvaranja vrata, inače je neizbježan neuspjeh.

Osim toga, valja naglasiti česte sloma automatizacije. Iako proizvođači tvrde da je ovaj ili taj mehanizam izuzetno pouzdan, nema ništa vječno. Međutim, obavljanje radova na održavanju može se izbjeći bilo kakva nevolja.

Ako tijekom rada automatika prestane raditi, onda ne biste zatvorili vrata silom. Možda će biti nužno okrenuti proces od otvaranja do zatvaranja. Kada ponovno pritisnete, mehanizam može zaraditi.

Iako u svim slučajevima to ne rješava problem. Često morate kontaktirati stručnjake za popravak automatizacije. S obzirom na sve to, ne bojte se ovog dizajna. Kao što je rekao: "Bojte se vuka - ne otići u šumu". Nemojte odustati od blagodati udobnosti.

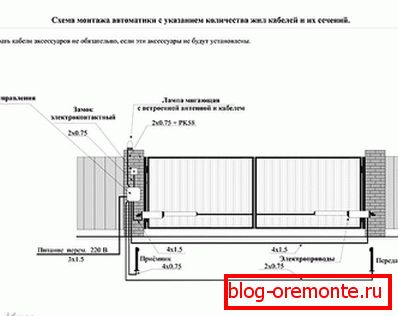

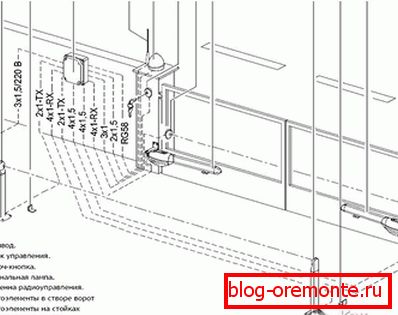

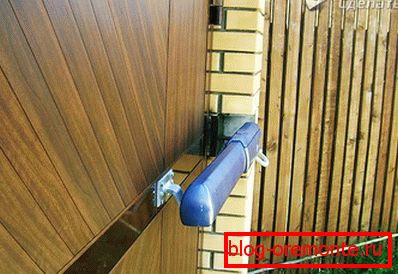

automatizacija

Odmah treba napomenuti da je ugradnja automatskih vrata vrlo dugotrajan. To zahtijeva neke kvalifikacije, točnost i točnost. Stoga, ako sumnjate u svoje sposobnosti, bolje je odabrati tvrtku koja će sve učiniti učinkovito i brzo. Ako imate iskustva u sličnim djelima, a zatim slijedite upute, uspjet ćete postići željeni cilj.

Proces proizvodnje prolaznih vrata bio je gore opisan. Stoga ćemo posebnu pozornost posvetiti automatizaciji, koja je opremljena prema određenim standardima.

Dakle, prilikom instalacije automatizacije razmotrite sljedeće pokazatelje:

  • položaj ventila u odnosu na postolje;
  • ako se koristi automatska oprema bez korištenja krajnjih prekidača, koristi se zaustavljanje stabla.

Bez obzira na ove važne čimbenike, automatika će uspjeti, što će dovesti do prekidanja zaglavlja, prekida elektromotora i ostalih neugodnih posljedica.

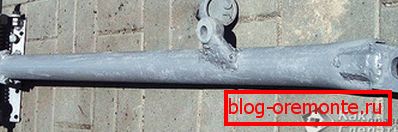

Domaća automatika - je li moguće

S velikom željom za automatizacijom vrata može se obavljati samostalno. Posebno za ljubitelje, ovo će poslovanje postati pravi hobi. To je osobito istinito za one ljude koji žele spasiti.

Temelj ovog pogona u svakom slučaju će biti mehanizam koji se instalira na vratima iz satelitske antene. On je zauzvrat opremljen crnim zupčanicima. Kao rezultat, potpuno zamjenjuje konvencionalni električni pogon.

Vozite za ljuljanje

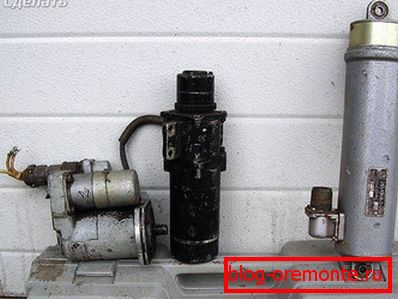

Sustav satelitske televizije u svom dizajnu ima okretni mehanizam (to vrijedi za sustave starog tipa). Ovaj mehanizam je električni motor koji se može koristiti za ugradnju na ljuske vrata. Što se tiče crvne opreme, njegovo načelo rada je slično pogonu. No, kao i za prvu opciju (crvni zupčanik), to je više isplativo, jer za njegov rad ima dovoljno napona u 36V, konvencionalni časopis pogoni zahtijevaju napon u 220V.

Ako govorimo sa strane sigurnosti, tada je uporaba takvog koraka transformatora bolja. Štoviše, ako se napon povećava, otvaranje / zatvaranje lišća vrata raste. Međutim, s produženim povećanim mehanizmom napona može doći do pogreške.

zbor

Dakle, za montažu domaće automatike, uzmite 2 aktuatora sa satelitske antene u ispravnom stanju. Dajte prednosti onima koji imaju dugu zalihu.

Ovaj mehanizam može se kupiti za relativno nisku cijenu u specijaliziranoj tvrtki. Osim toga, morate kupiti daljinski upravljač i transformator, moć 36-40V.

Пульт будет выполнять роль подачи сигнала на электропривод для открытия/закрытия ворот через створку. Такую систему также можно устанавливать и на гаражные ворота. Дальность действия пульта может достигать до 50 м. Собирается весь привод в течение 6 часов. Чтобы вся автоматика работала исправно, дополните ее токовым реле. Оно предотвратит возможные поломки на тот случай, когда под створку ворот попадет камень или другой предмет. automatizacija вернет створки назад. Если реле будет отсутствовать, то после нескольких раз мотор может сгореть, а полотно ворот прийти в негодность.

Ovako možete samostalno napraviti automatizaciju za ljuljačke vrata. Ako nemate sposobnost i želju da to učinite sve, možete kupiti već spremni mehanizam.

Skupština

Prije svega, trebali biste razmotriti način otvaranja ljuljačkih vrata. Na primjer, traka može otvoriti prema unutra ili prema van. Na temelju toga odaberite odgovarajuću automatizaciju. Odmah prije instalacije pripremite sljedeći materijal i alat:

  • čekić;
  • električna traka;
  • traka mjera;
  • odvijač;
  • kliješta;
  • bušilica.

Također je odabran odgovarajući pogon. Postoje dvije vrste:

  1. Linearni.
  2. Poluga.

Kako odrediti koje vam je potrebno? Ako je unutarnja udaljenost između postolja potpore do 1,5 m, tada je potrebna linearna udaljenost. U ovom slučaju, automatika neće imati poluge i, prema tome, potrebno je manje prostora na vratima. Ako je udaljenost veća od 1,5 m do 3 m, tada treba kupiti mehanizam poluge. Ovaj pogon također je nepretenciozan, dizajniran samo za teška opterećenja. Osim toga, trebali biste odabrati potrebne komponente. Da biste to učinili, uzmite u obzir opterećenje vjetrom.

Tijekom postupka ugradnje pazite da se poklopci slobodno otvaraju. Vrlo je važno paziti na to, jer nakon instalacije električnog pogona možda je već kasno postaviti nešto.

Ako ustanovite da je udar ventila teško, onda prepoznajte problem i odmah ga uklonite. Jedan od mogućih problema je kretanje ventila nije na razini. Razlog za to je nagnuti stup podloge. Kao posljedica toga, to ima negativan učinak na automatizaciju. Kada se uklone sve nedostatke, možete početi instalirati automatizaciju na vratima.

Ako ste kupili automatiku za vrata u trgovini, slijedite upute proizvođača prilikom instaliranja. U tom slučaju, to će dugo raditi ispravno.

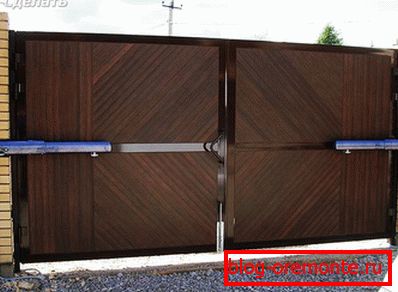

Ako se poklopci otvore prema unutra

Vjeruje se da je otvaranje vrata unutar dvorišta standardna shema. Stoga će svaki pogon biti prikladan za provedbu ovog projekta. Dakle, ako su potpornji stupovi izrađeni od čelika, onda je poželjno koristiti linearni pogon. To je sasvim druga stvar ako imate cigle podupirači, a swing vrata nalaze se u središtu stupca. U ovom slučaju linearni aktuator nije prikladan. Morat ćemo instalirati i kupiti električni pogon poluge. Sama automatizacija je montirana na polove, a poluge će vam omogućiti otvaranje vrata za ljuljanje, čak i ako je udaljenost od pola do krila 200 mm.

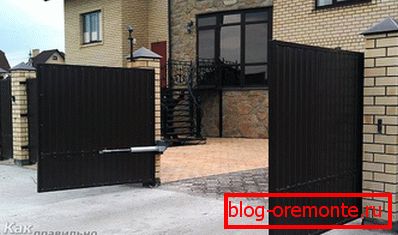

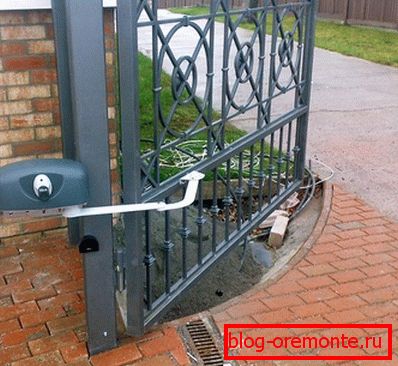

Ako se otvori prema van

Ako se međusobno uspoređuju, linearni i ručica prikladni za vanjsko otvaranje vrata. No, počevši od cijene, preferencija, naravno, pada na linearni električni pogon. Jedino što treba uzeti u obzir je metoda pričvršćivanja pogona na stup tijekom vanjskog otvaranja.

U većini slučajeva, pogon je fiksiran na ciglu, koja se može brzo raspasti. Što je još gore, ako je pogon montiran na gotovo uništeni položaj. U takvim uvjetima automatika će nestati s dijelom stupa.

S obzirom na to, takav stup zahtijeva dodatno pojačanje. Na primjer, oko vas može zavariti metalni okvir. Zatim, pogon koji se otvara prema van postavlja se u ručni način rada, pričvršćeni su zidni nosači na vratima. U tom slučaju, ako koristite linearni pogon, nakon zavarivanja potpuno otvorite vrata i ostavite slobodan udarac do 1 m. Nakon toga provjerite tijek krila i ispravan rad aktuatora. Ako sve radi ispravno, možete povezati automatizaciju i spojiti motor.

Sva automatizacija i daljinski upravljač konfigurirani su sukladno priloženim uputama. Ako se jedan od ventila otvori u pogrešnom smjeru, dovoljno je prebaciti žicu u priključak. Ali ako slijedite dijagram ožičenja, onda se ne bi trebalo pojaviti nikakvi problemi.

Dakle, važno je napraviti pravi izbor neophodne automatizacije, uzimajući u obzir smjer u kojem će se otvoriti vrata za zakivanje. Iz ovog članka saznali ste da postoji mogućnost automatizacije samih. Jednostavnija opcija za kupnju gotovog kompleta. Ali jedno je poznato, bez obzira na izbor koji ste napravili, prisutnost automatizacije na vratima učinit će vaš život lakšim. Stoga, pri izgradnji vrata u dachi, razmotrite koji način otvaranja bit će automatski ili ručno. Ako imate vlastito iskustvo u uređenju automatskih vrata, napišite komentare na ovaj članak.

video

U prikazanom video, više pojedinosti o izradi swing vrata:

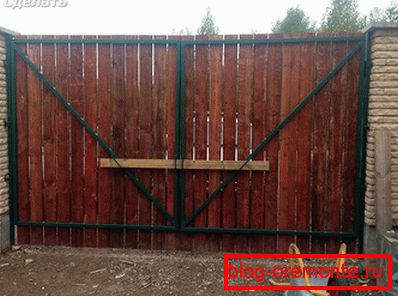

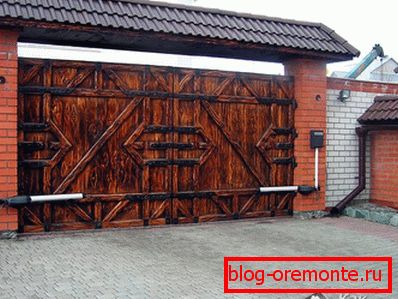

foto

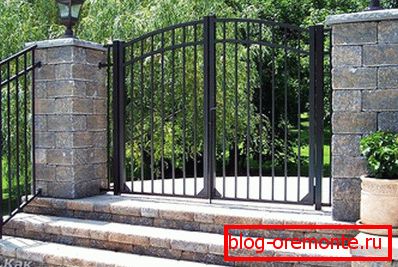

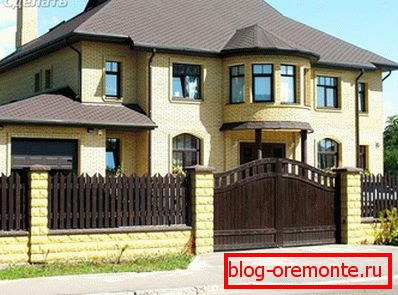

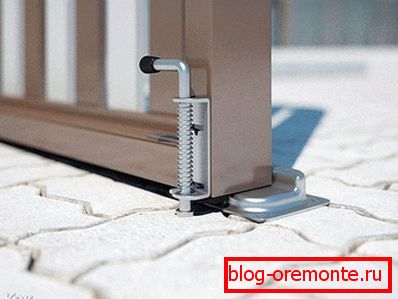

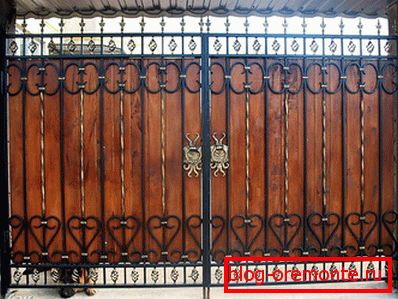

Fotografije prikazuju moguće mogućnosti za ljuljanje:

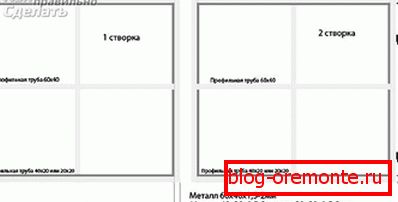

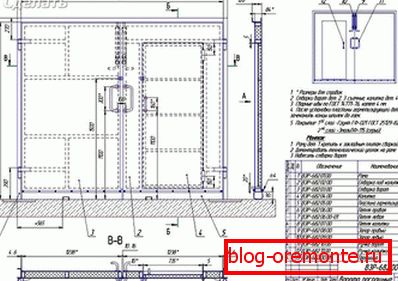

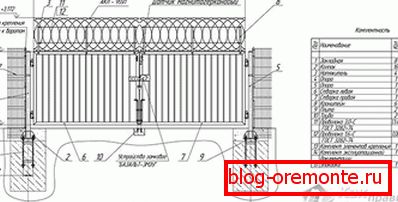

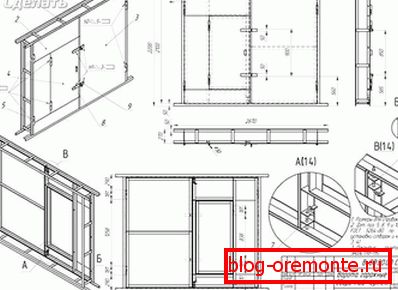

Sheme i crteži

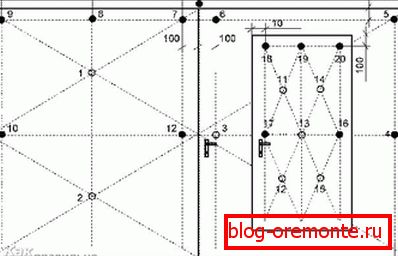

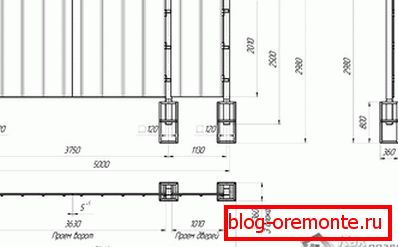

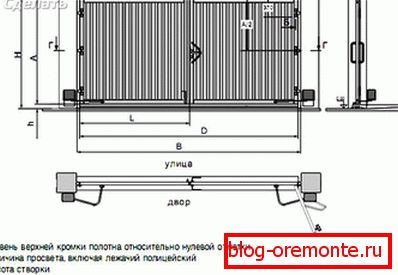

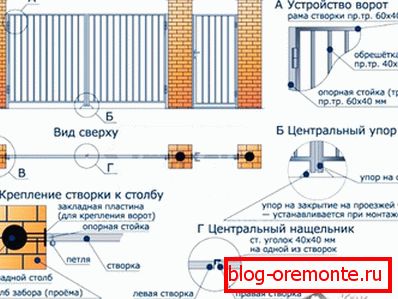

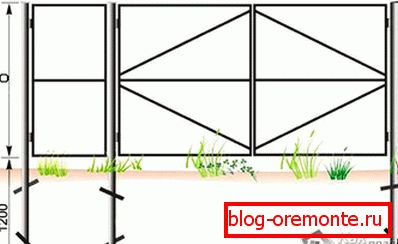

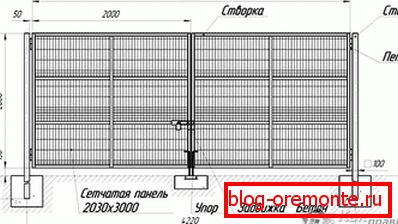

Sheme će vam pomoći da dizajnirate vlastiti model swing vrata:
