Kako spojiti polipropilenske cijevi

Polipropilenske cijevi se koriste za ugradnju opskrbe vodom, za instalaciju sustava navodnjavanja i za grijanje. Popularnost materijala i različitih sfera korištenja zbog svojih karakteristika: snaga, trajnost, jednostavnost veze. Važan argument u korist polipropilenskih cijevi postali su njihova cijena, koja je znatno niža od one metala ili metalnih kolonija.

Životni vijek plastične cijevi s hladnom vodom je 50 godina, tako impresivna figura čini potrebnim zamijeniti zastarjele linije samo s takvim autocestama. Stezanje zglobova je najvažniji čimbenik za bilo koji cjevovod, tako da održivost sustava ovisi o kvaliteti instalacije. U članku ćemo govoriti o tome kako spojiti polipropilenske cijevi s metalnom, polietilenskom, čelikom, te uzeti u obzir različite mogućnosti zavarivanja.

Materijali i alati

Ako odlučite sačuvati instalacijske usluge i izvesti ga sami, trebate kupiti ili unajmiti poseban lijevak za lemljenje s mlaznicama. Osim toga, trebat će vam:

  • rulet i marker za označavanje;
  • škare za rezanje plastičnih cijevi;
  • stripping za cijevi.

Postoji nekoliko vrsta polipropilenskih cijevi, koje se razlikuju u području uporabe:

  1. PN 10, 16 - koristi se za cijevi hladnom vodom;
  2. PN 20 - univerzalne cijevi s debelim zidovima, one su u stanju izdržati tople vode s temperaturama do 80 ° C, stoga su pogodne za instalaciju grijanja;
  3. PN 25 je kompozitna cijev s metalnim ili najlonskim međuslojem, koji je odstranjen tijekom lemljenja. Koristi se za sustave grijanja, konačna temperatura grijanja je 95 ° C.

Značajna karakteristika spoja polipropilenskih cijevi je nepostojanje zglobova izravno između cijevi. Ako je njihov promjer manji od 50 mm, svi dijelovi mogu se spojiti sa spojnicama u različite svrhe:

  • spojke - povezivanje mjesta jednog promjera;
  • križevi - rabljeni za stvaranje grana;
  • utikači - brtviti kraj cijevi;
  • Adapteri - koji se koriste za spajanje cijevi različitih promjera;
  • prigušnice - spojite s fleksibilnim crijevima.

Kako raditi sa strojem za zavarivanje

Načelo spajanja cjevovoda je zagrijavanje elemenata i brzo ih povezivanje. Uređaji kućanstva za zavarivanje cijevi imaju kapacitet do 1 kW. Dovoljno je brzo i učinkovito zagrijati materijal, ali za industrijske svrhe koriste se snažniji i skupi uređaji. Kompletan s lemljenim lemljenjem, postoje mlaznice koje odgovaraju promjeru različitih cijevi. Zagrijavanje cijevi događa se izvana, a izvana iznutra.

Rad lemljenja započinje uključivanjem u mrežu i instalacijom željene temperature grijanja, ovisno o promjeru plastičnih cijevi koje treba zavariti. Prosječna vrijednost je 250-270 ° C. Takva visoka temperatura zahtijeva oprez, dodirivanje vrućih dijelova uzrokovat će opekotine, iz sigurnosnih razloga nositi rukavice.

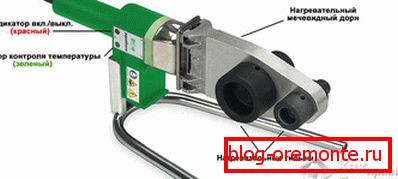

Naprava za lemljenje

Za rezanje cijevi koriste se ručna šipka ili oštri škare koji ne deformiraju plastiku. Rez je napravljen pod pravim kutom. Ako se na krajevima pojavljuju neravne cijevi, temeljito se čiste. Nakon rezanja, vrši se obilježavanje dubine lemljenja. Morate izmjeriti dio cijevi koji će ući u čep ili spojku i staviti liniju na marker. Vrijednost veličine ovog područja ovisi o promjeru cijevi, veća je ona, što je veće uranjanje u spojni element.

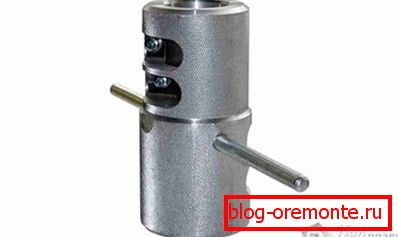

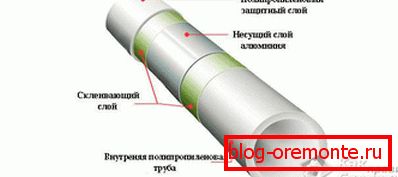

Ako morate raditi s oklopnim cijevima, slijed postupaka se mijenja. Prije lemljenja potrebno je skinuti gornji sloj cijevi, koji se sastoji od aluminijske folije, bazalta ili najlonskog vlakna. Posebni alat je dizajniran za uklanjanje željene veličine sloja.

Temeljito uklanjanje folije vrlo je važno, mala količina materijala na cijevi će uništiti brtvenu nepropusnost.

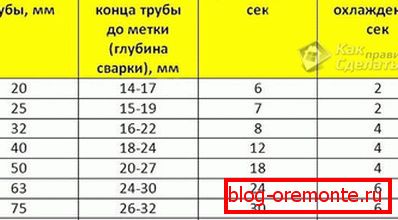

Na ravnu i čvrstu površinu ugrađuje se lemilica s mlaznicama koje se podudaraju s promjerom cijevi. Na obje strane istovremeno se stavlja cijev i spojnik na grijanu mlaznicu, produbljujući se na željenu liniju. Vrijeme zagrijavanja plastike ovisi o veličini cijevi: za 20 mm, dovoljno je 6 sekundi, a za 32 mm traje 8 sekundi. Nakon što su zadobili određeno vremensko razdoblje, elementi se uklanjaju i čvrsto fiksiraju jedni u druge, dok je nemoguće napraviti okretna kretanja. Potrebno je 4 do 10 sekundi da se čvrsto prihvati spoj, tijekom kojeg će se polipropilen otvrdnuti i formirati stalni spoj.

Nepoštivanje preporučenog vremena zagrijavanja dovodi do stvaranja propuštanja - s nedovoljnim zagrijavanjem ili zaptivanjem unutarnjeg prostora - s prekomjernom pregrijavanjem. Nakon što se pojavio natečen, nije potrebno odmah ukloniti, rastopljena plastika istodobno je deformirana. Potrebno je čekati do hlađenja i odrezati višak.

preporuke

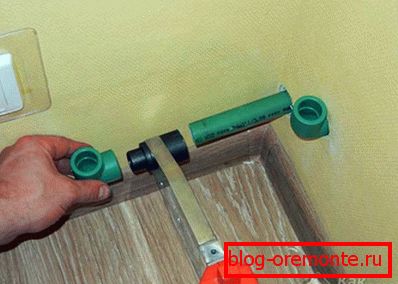

Bez iskustva, kako biste razumjeli pravilno lemljenje cijevi, možete provesti nekoliko trening veza. Uobičajeno je raditi s kratkim spojevima postavljanjem stroja za zavarivanje na stolu, u tom položaju možete obaviti sve moguće radove, a pridruživanje djelomično popločenom prtljažniku je teže. Mlaznica za lemljenje stavlja se na fiksnu polipropilensku cijev, a čep se umetne u drugi dio, dok se aparat čuva na težini. Izvođenje autoceste, morate pratiti redoslijed veza. Pokušajte izbjeći pristajanje na teško dostupna mjesta gdje će biti teško koristiti lemljenje.

Važno je čuvati materijal čistom i suhom, jer prljavština i vlaga smanjuju kvalitetu cijevnih spojeva. Čak i mala količina vlage kada se zagrijava deformira materijal. Kemijski sastav cijevi različitih proizvođača ne može se poklopiti, što će dovesti do propusnog spajanja. Potrebno je kupiti sve materijale - cijevi i spojnice - od jednog proizvođača.

Temperatura u sobi u kojoj se provodi ugradnja polipropilena ne smije pasti ispod + 5 ° C.

Metoda priključivanja krunica

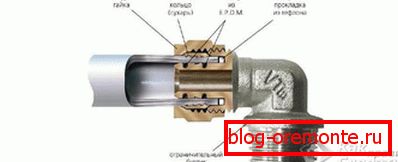

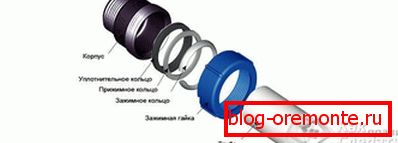

Spajanje cjevovoda metodom lemljenja je pouzdano i izdržljivo, nemoguće ga je rastaviti, a ponekad je to potrebno za popravak. Osim toga, nije uvijek moguće kupiti ili posuditi aparat za zavarivanje, u takvim slučajevima koriste metodu spajanja polipropilenskih cijevi bez lemljenja. Za to se koriste armature s navojem i tlačnim prstenom. Pozvani su kao zupčasti ili kvrgi, ova veza može podnijeti pritisak šesnaest atmosfere.

Za mehaničku povezanost potrebno je kupiti nekoliko dodatnih dijelova: kvadrati za spajanje različitih promjera, čašica, lemljenih spojnica i kombiniranih spojki s vanjskim i unutarnjim navojem, utikačima, vanjskim navojem, kvadratima i čašama s maticom s navojem, kugličnim ventilima, različitim priključcima tvornica rezbarenje.

Kako bi se osigurala nepropusnost, spojevi i brtve obilno su podmazani silikonom.

Za rad, potreban vam je šipka za crpljenje, koja se može kupiti u isto vrijeme kao i dijelovi. Nakon rezanja željenog dijela cijevi, čvrsto ga umetnite u spojnicu, omotajte navoj elementa s navojem kako bi se brtvio i zategnuo prsten i maticu, puni stezanje dolazi s ključem. Ova metoda spajanja traje dulje od zavarivanja, ali prikladno je za njih povezivanje polipropilenskih cijevi na radijatore.

Čelična cijev za spajanje s polipropilenom

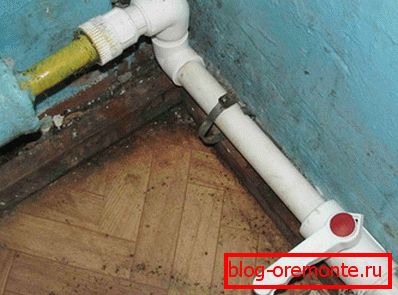

Prilikom postavljanja grijanja ili vodovoda postoje područja koja zahtijevaju spajanje metala i plastike. Priključak polipropilenske cijevi i metala nastaje pri uporabi posebnih adaptera. Ovaj spoj ima s jedne strane glatki otvor za plastiku, as druge - metalni umetak s navojem. Polipropilenska cijev povezana je zavarivanjem, a metal je pričvršćen ključem. Dobiveni spoj nema čvrstoću zavarivanja, ali će dugo služiti.

Nakon potpune ugradnje sustava, potrebno je provesti ispitnu vodu za provjeru nepropusnosti svih točaka spajanja cijevi i drugih elemenata. Ako crijeva navojne kontakte, zategnite ih.

Nezavisna montaža vodovodnih instalacija ili grijanja iz polipropilenskih cijevi je vrlo zadovoljavajući zadatak. Za njegovu primjenu, potrebno je strogo slijediti upute za uporabu stroja za zavarivanje plastike i instalacijske tehnologije. Da bismo bolje razumjeli sve nijanse procesa, vrijedi promatrati video u kojemu iskusni instaleri dijele svoje iskustvo.

Kako spojiti polietilensku cijev s polipropilenom

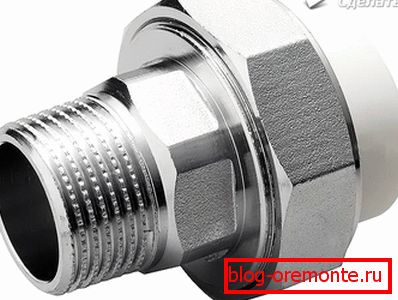

Za spajanje takvih cijevi potrebno je koristiti posebne armature. Takva je veza neophodna u slučajevima kada je u kuću unesena voda HDPE cijevi, a daljnja raspodjela vode unutar kuće provodi se polipropilenskim cijevima. Dakle, možemo razlikovati dvije vrste spojeva:

  1. U prvom slučaju, pričvrstite navojnu spojnicu na cijev HDPE, gdje će na jednoj strani biti spojnica, i na polipropilenskoj, odnosno sličnoj spojnici. Ovdje je samo jedna strana će biti spojnica za lemljenje, as druge - navojem. U oba slučaja, FUM traka ili vučnica se koristi za navijanje kako bi se brtvio spoj i izbjegli curenje.
  2. U drugom se slučaju upotrebljava priključak na prirubnicu. Gumena brtva postavljena je između prirubnica. Između njih, prirubnice su zakvačene.

Vidi također:

Kako spojiti metalne cijevi

video

Jasno možete vidjeti proces lemljenja promatranjem sljedećeg videozapisa:
