Krovni krovni samoposlužni krov

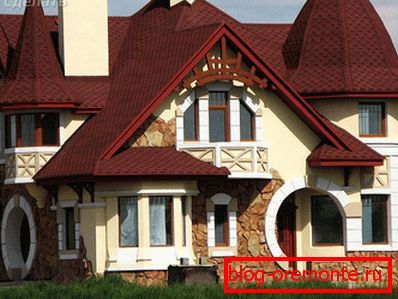

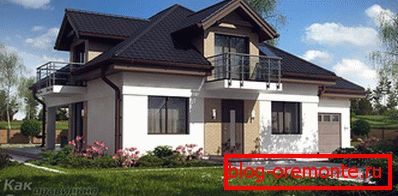

Među različitim strukturama krova smatra se najtežim i atraktivnim multi-tong. Osobitost njegovog dizajna leži u velikom broju složenih elemenata. To uključuje pedale, kuke, doline i rebra. U ovom ćemo članku objasniti kako izgraditi krov s više jezika s našim rukama, pokazat ćemo crteže i dijagrame, fotografije i video materijale.

Najčešće se u nekoliko slučajeva izrađuje krov s više jezika:

  • izvorno;
  • tijekom produženja prostorije;
  • za montažu bočne osvjetljenje u potkrovlju;
  • u zgradama s složenim rasporedom i mnogim sobama.

Posebne značajke

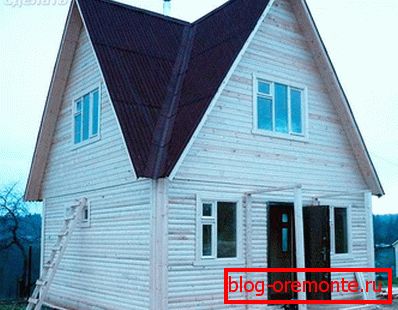

Jednostavna varijanta krovnog krova je krovni krov bez ograde. U ovom dizajnu, gornji trokutasti dio zida naziva se zabatom. U procesu izgradnje multi-krova, nema jednostavnih koraka, sve akcije, počevši od izračuna, zahtijevaju znanje i vještine. Krovni uređaji omogućuju vam da pod njim postavite životni prostor. Unatoč poteškoćama, kuće imaju neovisnu instalaciju, što štedi značajnu količinu novca. Krov s više tipova zahtijevat će ogromne fizičke i financijske troškove, ali će oduševiti kreatore arhitektonske ljepote zgrade.

Prednosti dizajna:

  • zahvaljujući uravnoteženom sustavu krovnih grebena, lako podnosi velika opterećenja;
  • krov ima originalan i atraktivan izgled;
  • dizajn se razlikuje od pouzdanosti i izdržljivosti;
  • postoji slobodan prostor za dodatnu sobu ili potkrovlje;
  • pokrivač snijega nije odgođen na strmim padinama.

nedostaci:

  • složeni dizajn koji zahtijeva odgovarajuće izračune i instalaciju;
  • velika količina otpada koja proizlazi iz rezanja krovnog materijala, posebice metala;
  • visoka opterećenja na dolini, koja proizlaze iz snijega;
  • potreba za visokokvalitetnom vodonepropusnošću unutarnjih zglobova.

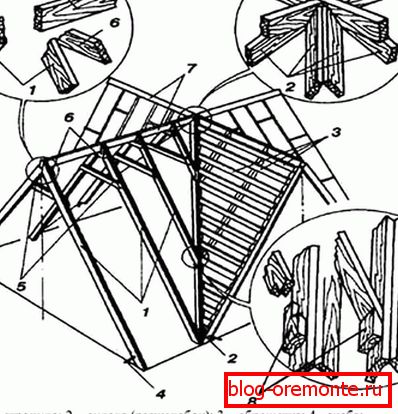

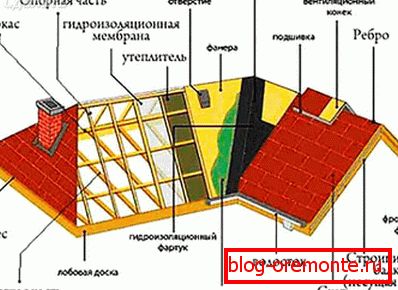

Oznake glavnih strukturnih elemenata

Endova - mjesto unutarnjeg povezivanja klizaljki, oni su jedan od ključnih čvorova. Moraju izdržati znatno opterećenje od akumulacije snijega, tako da se potpora iz sustava nosača i podupirača izvodi odozdo. Vodonepropusnost mjesta je od velike važnosti, na dolini prolazi sva voda koja teče niz krov. Svaka pogreška pri projektiranju rezultirat će propuštanjem.

rebra - predstavljaju vanjski kut spojenih nagiba. Jedno od najtežih mjesta u izgradnji višeslojnog krova smatra se raskrižjem štapa hrpta, do kojega se završava endova. Greben je jedan od rubova krova.

Shtipets - dionica zida ograničeno padinama, ispada u obliku trokuta i nije odvojena od zida od vijenca.

Mawérlat - nosivu podlogu cijelog krova, koji rasprostire teret na zidovima i temelju.

Rogovi - obješen, viseći i dijagonalno.

oblaganje letvama - okvir od šipke, neophodan za pričvršćivanje krovnog materijala i zagrijavanje.

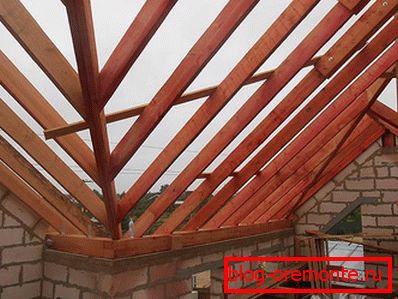

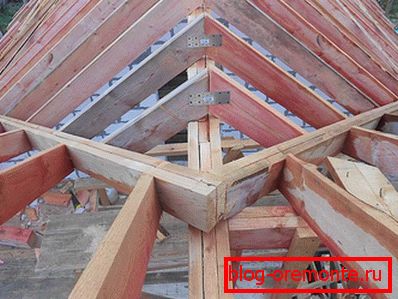

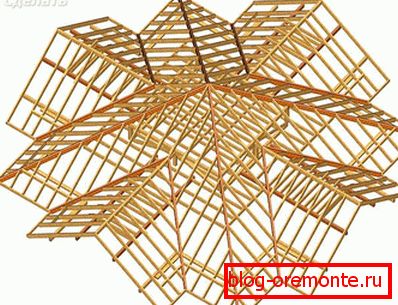

Instaliranje rešetkastog okvira

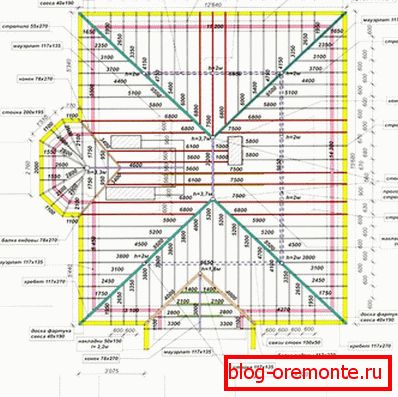

Osnova krovova s ​​više krovova je mauerlat. Bazni element podvrgava se visokom opterećenju, pa se za njega koristi greda s presjekom od 150 × 150 mm. Pričvršćen je na zidove zgrade s sidrenjima postavljenim tijekom gradnje kuće. Na mauerlat mršavim rafterima. Raftovi mogu biti nagnuti i visjeti. Njihov odabir određuju značajke dizajna.

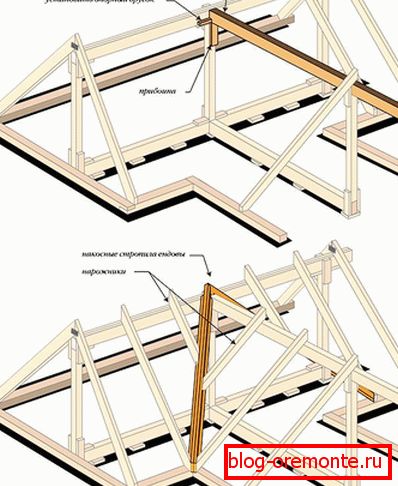

U slučaju kuka i polukružnih krovnih dijagonalnih nosača noge postavljaju se na zglobovima padina. Ovi elementi predstavljaju glavno opterećenje, pa ih žene trebaju pojačati. Takvi rogovi mogu biti izrađeni dvostruko, povezani s dvije ploče od 150 x 50 mm. Rafterove noge, ojačane brašnima i vijcima, tvore farmu. Kako bi se osigurao atraktivan pogled na krov s više jezika i potrebna krutost strukture, svi dijelovi krovišta izrađeni su kao predložak. Početnici graditelji ne mogu srezati rešetke, ali ih pričvrstiti metalnim slojevima.

Pričvršćivanje rolera na mauerlat izvodi se izvijanjem, ugradnjom zagrada ili uglovima. U gornjem dijelu rogova su povezani s hrpom grebena. Prilikom ugradnje rešetkastih sustava u veliku kuću, stropne zrake se koriste kao pufovi. Moguće je pojačati strukturu trupca - horizontalnu šipku postavljenu upravo u sredini između dvaju zidova i spojenih na električnu ploču. Pod nakosnye noge i endova može se složiti dodatna zavoja.

Ugradnja krajnjeg dijela

Nakon postavljanja rogova, sanduk je punjen na njih, na zglobovima rampe, gdje su endova raspoređeni, kontinuirano. Raspored hidroizolacijskog uređaja unutarnjeg kuta osigurava polaganje dodatnog sloja kako bi se osigurala pouzdanost dizajna. Vodonepropusnost je položena na ploče i donja ploča montirana. Ako se endova sastoji od nekoliko dijelova, oni se montiraju na dno, rub donjeg elementa preklapa se s gornjim dijelom. Spoj dna tračnica i krovova je izoliran. Kako bi struktura bila gotova, postavljena je gornja ploča doline.

Kutije za uređaje, izolaciju i ugradnju krova

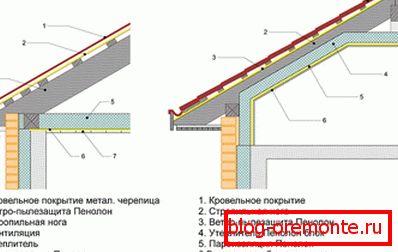

Posljednji element rešetkastih sustava je pričvršćenje. Priprema se na rogove s korakom koji ovisi o izboru krovišta. Za mekani krov izrađen je čvrsto, za metalne pločice - u koracima od 25 do 30 cm, vodonepropusni let vodilice strši po letvi, trake se preklapaju za 10 cm, a pri zagrijavanju materijal se postavlja pod vodonepropusnost. Izrada izolacije ne smijemo zaboraviti na ventilacijske otvore. Za krov s više klupe preporuča se premaz s malom težinom, tako da se na grede ne stavlja dodatna naprezanja, na primjer, kod polaganja metalnih pločica.

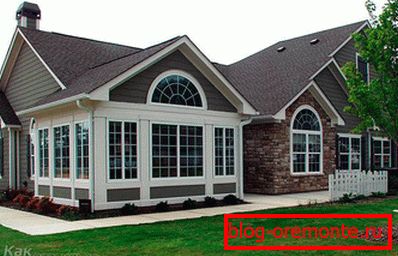

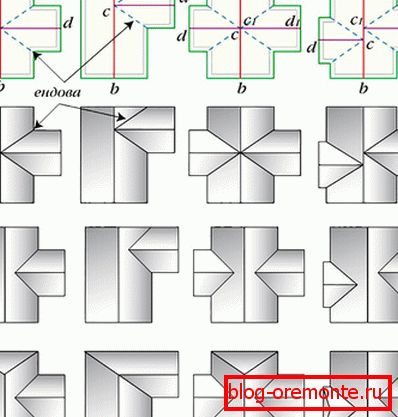

Postoje mnoge mogućnosti za izradu krovova s ​​više jezika, koje se razlikuju po složenosti dizajna i izgleda. Obično se ova vrsta krova gleda na kvadratne i pravokutne kuće.

video

Detaljno pogledajte videozapis o tome što trebate znati kako biste pravilno dizajnirali krovni sustav:
