Krovni krovni sustav 2

Krovni nosač zahvaljujući jednostavnom, pouzdanom i prezentiranom dizajnu popularan je dugi niz godina. Ovisno o nagibu padina, koristi se u područjima s različitim količinama padalina. Sustav grede na krovnom krovu osigurava prirodno prikupljanje oborina.

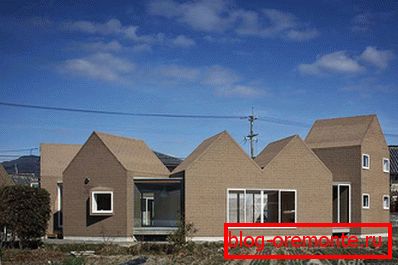

Modeli krovnih krovova

  1. Simetrični - oba padina imaju istu duljinu i montirani su pod istim kutom. Takav krov je jednodijelni trokut s tupim ili oštrim kutom.

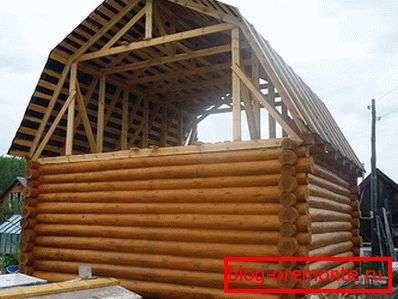

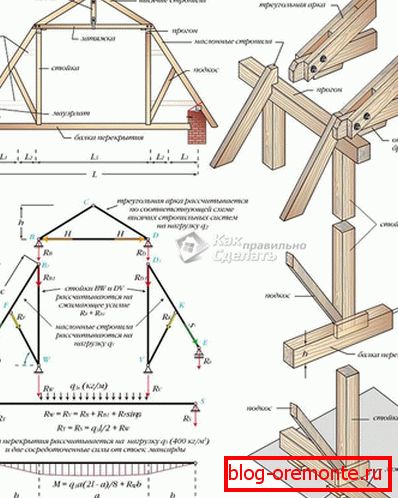

  2. Slomljeni krov kreiran je za smještaj u potkrovlju, a njegov krovni sustav podrazumijeva složenu, dvostupanjsku strukturu.
  3. Različiti kutovi padina - ovo je izvorni dizajn, naglašavajući neobičnu arhitekturu kuće.

Kut nagiba

Kut nagiba se odabire nakon analize nekoliko pokazatelja: vrsta krovišta, količina padalina, opterećenje vjetrom. Za regije s jakim kišama preporučuje se mali kut nagiba, ali ne manji od 5 stupnjeva. Snježne se mase ne zadržavaju na strmoj površini. Ravni krovovi s tupim kutom padina pogodni su za vjetrovitu klimu.

Sustav srebrnog krovnog krova mora biti usklađen s prihvaćenim sigurnosnim standardima i izgrađen prema standardima.

Rafter sustavi

Elementi ležaja i rogeri preuzeti opterećenje od vanjskih sila i preraspodijeliti ih na zidove zgrade. Iz njihove pouzdanosti ovisi o snazi ​​cijelog krova. Pri izgradnji strukture koriste se dva sustava rogova:

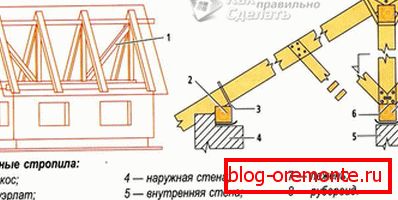

  • Noge za noge na dasci imaju dvije točke potpore na zidovima zgrade. Oni doživljavaju pritisak na kompresiju i savijanje. Kada je udaljenost raspona veća od 8 metara, potrebno je ugraditi štap za glavu s nosačima. Kako bi se smanjio utjecaj rogova na zidove zgrade, oni su povezani zatezanjem.
  • Objesi - ove šipke imaju potporanj na unutarnjem zidu ili poseban dizajn.

Ako je nemoguće koristiti jedan od sustava u svom čistom obliku, oni se pribjegavaju hibridnom dizajnu koji omogućuje izmjeničnu vješanje i rogove.

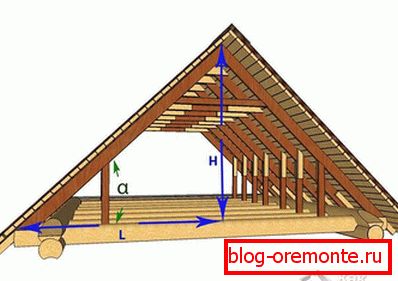

Izračunavanje materijala

Krovni krovni sustav krovnog sustava omogućava izvršavanje samih izračuna na temelju znanja o geometriji. Za izračunavanje površine strukture potrebno je podesiti duljinu nagiba. Količina potrebnog materijala ovisi o kutu nagiba. Akutni kut omogućuje vam uštedu, ali istodobno i minimizirani potkrovni prostor.

Visina grebena, duljina greda i površina krova izračunat će se pomoću geometrijskih formula. Radi jasnoće, stane shema kod kuće. Primjer - uzmemo padini nagiba na 45 stupnjeva, širina kuće (baza jednodijelnog trokuta) - 6 m, duljina - 10 m.

Najprije podijelimo trokut na pola visine spuštene s gornjeg kuta. Ispada da su dva trokutastva desnog uglova, a jedna od njih je željena visina krova. Visina razdvaja jednodijelni trokut na pola, što znači da je jedna noga 3 m. Drugi izračunavamo pomoću formule:

3? tg 450= 3 m

Poznavajući noge, prema pitagoranskom teoremu, izračunavamo hipotenuzu, koja je rafter:

32 + 32 = X2 .

Duljina trake bit će jednaka kvadratnom korijenu od 18, približno 4, 25

Broj rogova izračunava se dijeljenjem ukupne duljine za jedan korak (0,6 m):

10: 0,6 = 16,6 - ta se vrijednost mora udvostručiti.

Područje se izračunava množenjem duljine rampe i kuće i množenjem vrijednosti za 2:

4.25? 10? 2 = 85 m2.

Pomoću različitih formula možete izračunati potrebnu količinu materijala.

Ugradnja rešetkastih sustava

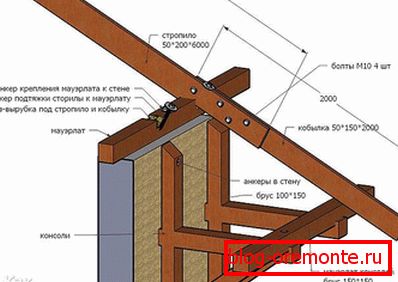

Podnožje za krov je mauerlat - trajno drvo s poprečnim presjekom od 150 × 150 mm od obrađenih crnogoričnih šuma. Njegov pričvršćenje izvodi se na sidru, uronjen u gornji red zidova. Oni bi trebali porasti 2-3 cm iznad grede kako bi osigurao mjesto za zatezanje matice. Sloj ruberoida položen je ispod mauerlat kako bi se zaštitio od vlage. Između zidova postavlja se poprečno drvo, pričvršćuje mauerlat i štiti od uzdužnih opterećenja. Za održavanje grebena postavlja se poseban drvo uz padinu - ležaj, s dijelom jednakom mauerlatu. Značajna širina gradnje instalacije staza je neophodna.

Poprečni presjek rogova određuje visina i duljina elementa trake, obično je 50-150 mm. Rafterove vitrine lakše se montiraju na tlu i spremne su služiti na krovu. Za predložak se uzme dvije ploče, jednake duljine na grede, i povezane su s noktom. Slobodni krajevi su postavljeni na nosače, a rezultat je fiksiran s poprečnom trakom. Mjesto i oblik oštrice označeni su uz pomoć drugog šablona od šperploče. Šipke su pričvršćene pod pravim kutom vijcima, one se prelijevaju, a nakon ograde podignu se za montažu.

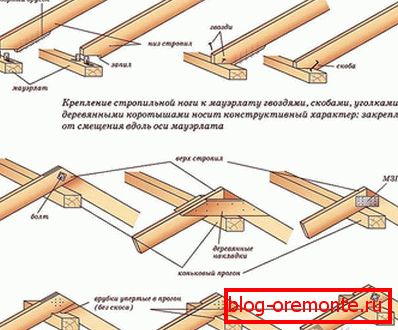

Prvi instalirani greda na ogradama. Spojeni su na mauerlat uz pomoć uglova ili zagrada. Prva farme postavljene su isključivo na razini. Između njih je nacrtana žica, koja je smjernica za instaliranje preostalih elemenata.

Da bi se dovoljna krutost čitave strukture na nosač srebrne strane pričvršćena su na nosače i poprečne šipke. Obodni sloj je pričvršćen na svaku nosač. Ovaj spojni element bi trebao biti izrađen od trajnog drveta.

Uz značajnu širinu zgrade, potrebno je ugraditi nosače, to je vodoravna šipka veličine 50 × 150 mm, podupirajući grede. Za instalaciju ugradite vertikalni stalak, na temelju tla. Ovi elementi će biti osnova okvira za tavan.

Kako biste izbjegli vodu na zidove, potrebno je osigurati presvlaku, zbog toga se grede spuštaju dolje 30 cm ili su dodane dodatne ploče.

Kutija se napuni na gotovim gredama, za svaki krovni materijal odabire se neophodna visina, a krute šindre izrađene su za šindre. Zagrijavanje krova je važan dio gradnje. Moguće je smanjiti gubitak topline pravilnim polaganjem izolacije. Bazalna vuna se uzima za tu svrhu, širina materijala je jednaka koraku između greda, što vam omogućuje da brzo i pouzdano izvodite izolaciju. Postavljanje vodonepropusnosti pomaže osigurati pouzdanu zaštitu krova od vlage.

Simetrični model krovnog nosača je najlakši za izgradnju i pouzdan rad. Opterećenje u krovnom sustavu je ravnomjerno raspoređeno, što omogućuje produljenje vijeka trajanja strukture. Vizualni video lekcije pomoći će u podučavanju suptilnosti rada.

video

Ovaj video objašnjava kako izgraditi krovni sustav krovnih vrata:

U ovom videu možete vidjeti rešetkasti sustav na primjeru jednog krovnog krova:
