Podna izolacija pod linoleumom na drvenom podu

Prije toga, raspored toplih poda bio je zadovoljstvo, a ne jeftino, a samo je u kupelji mogao platiti za sebe. Što se tiče naših dana, sada je situacija sasvim drugačija. Ova se tehnologija proširila tako široko da sada mnogi to mogu priuštiti. Raspodjela kruga grijanja na podu omogućit će održavanje jednolike i stabilne temperature tijekom cijelog životnog prostora. Međutim, nije uvijek lako implementirati. Na primjer, što se može napraviti na drvenom podu? Složenost problema može biti da je završni materijal poda linoleum. Je li moguće kombinirati sve ovo? Pažljivo proučavanje ovog problema, ne samo da možete provjeriti je li to stvarno, već i da testirate svoju snagu i samostalno pripremite topli pod ispod linoleuma na drvenom podu. Predlažemo da dublje proučavate ovu temu.

Ima topao drveni pod

Glavno načelo toplog poda je prijenos toplinske energije kroz površinu poda u sobi. Taj se razvoj uspješno koristi u slučaju betonskog poda. Materijal ima visoku toplinsku vodljivost. Osim toga, akumulira toplinu i stvara ugodan osjećaj u nogama.

U tom slučaju postavlja se pitanje: ako je ovaj sustav tako učinkovit, zašto ne podići i zamijeniti drvene podove s betonima ili barem sipati betonsku podlogu na drvenom podu? Moglo bi se činiti da je to prava odluka, međutim, ovdje postoje neke nijanse, iako je razvijen učinkovit sustav za lijepljenje drvenog poda s kravatom. Čak i uz minimalni sloj estriha, potrebna je najmanje 70 mm debljina za podnu vodu, po 1 m2 drvena baza će imati konstantan tlak mase od oko 300 kg. A s obzirom na to da podovi nisu uvijek glatki, možda im je potreban veći sloj da ih poravnate.

Polazeći od toga, razumno je pretpostaviti da je skrivanje drvenih podova ispod betona rizično i nepouzdano. Stablo se s vremenom urušava. Čak i ako ovaj sustav od 30 do 40 godina ne uspije, vaša djeca mogu žeti gorko voće, to je u najboljem slučaju. Uzevši u obzir ove čimbenike, potpuno isključujemo taj proces, osobito s obzirom da je razvijena tehnologija koja omogućava postavljanje kruga grijanja na drveni pod. Osim toga, ima niz pozitivnih aspekata:

  • minimalna težina grijanja "kolača";
  • toplinska energija ide malo dalje prije nego što ga korisnici osjećaju;
  • sposobnost kombiniranja s linoleumom i drugim materijalima tepiha;
  • značajno smanjuje vrijeme instalacije;
  • nakon instalacije možete odmah staviti u pogon;
  • vlažni rad potpuno je isključen;
  • opterećenje na 1 m2 do 30 kg, to je 10 puta lakši od betonskih sustava;
  • ona također uklanja dodatno opterećenje na strukturu drvenog poda, posebno u slučajevima gdje su takve drvene grede;
  • osim težine, smanjuje se i veličina kolača, što isključuje mogućnost snažnog smanjenja visine prostorije.

Međutim, radi objektivnosti, vrijedno je napomenuti da drveno podno grijanje neće biti u mogućnosti djelovati kao glavno grijanje. Ovaj materijal ima nisku toplinsku vodljivost. Stoga, u većoj mjeri, takav sustav je izvrstan dodatak glavnom sustavu grijanja, koji će vam pomoći u održavanju ugodne mikroklime.

Između ostalog vrijedi razmotriti podnice, u ovom slučaju linoleum. Važno je pristupiti provedbi ovog problema s hladnom glavom, jer postoje neke važne točke koje će se dalje raspravljati.

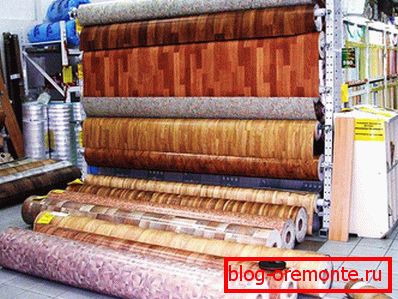

Izbor linoleuma za podno grijanje

U slučaju odabira linoleuma za podno grijanje potrebno je polako pristupiti. Sada gledamo vrste linoleuma i saznamo kako reagiraju na toplom podu, odnosno, mogu li se kombinirati s grijanjem.

Vrste linoleuma

Linoleum je podijeljen u pet velikih skupina, koje se razlikuju u vezivanju:

  1. guma, također poznata kao relin;
  2. colloxyline (nitroceluloza);
  3. gliftalna kiselina (alkid);
  4. поливинилхлоридные (сокращенное название PVC);
  5. prirodno.

Сравним между собой PVC и натуральный линолеум:

karakteristike

PVC

prirodni

Tehnička strana

PVC линолеум сегодня производится с разными подосновами:

  • toplinski izolacijski netkani GOST 18108-80;
  • tkanina GOST 7251-77;
  • bez temeljnog GOST 14632-79;
  • gumeni relin GOST 16914-71;
  • alkid TU 21-29-104-83;
  • pjena;
  • bez baze;
  • multi i jedan sloj.

prirodni линолеум бывает двух типов:

  1. S bazom.
  2. Bez temelja.

Prirodni materijali se uglavnom koriste kao osnova. U svom kemijskom sastavu ovaj materijal je najbliži izvoru. Temelji se na sljedećim komponentama:

  • drvo brašno;
  • prirodne boje;
  • prah vapnenca;
  • laneno ulje;
  • smola od borovog stabla;
  • brašno od kora od pluta.

Jute tkanina djeluje kao nosač.

Prednosti i slabosti

При повышении температуры до 2% PVC линолеум дает усадку, кроме материала на вспененной основе. Отличается специфическим запахом, который со временем улетучивается.

prirodni линолеум не способствует распространению огня. Его просто очистить от пыли и других загрязнений. После монтажа сохраняет свои размеры на протяжении всего эксплуатационного времени. Наличие в составе льняного масла исключает накопление электростатического разряда, кроме того, оно обладает бактерицидным действием. Спустя время, не выгорает и не изменяет свою структуру. Материал устойчив к этиловому спирту, жиру и неконцентрированным кислотам. Однако под воздействием щелочи разрушается в случае продолжительного ее воздействия. Объясняется это тем, что в его составе находится известняковый порошок, который вступает в реакцию с щелочью.

Почему нам следует в это вникать? Знания о составе материала позволят сделать правильный вывод касательно того, можно ли линолеум укладывать на теплый пол. Так вот, согласно проведенным исследованиям, именно многослойный PVC линолеум наиболее адоптирован к напольному обогреву. Почему?

Osnovna je staklena vlakna, koja se obrađuje posebnom PVC pastom (impregnacijom) s prednje strane. Zatim nanesite drugi sloj PVC-a. Sadrži druge dijelove. Kada se ispis i graviranje mogu koristiti do šest boja. Završni sloj je fiksiranje transparentnog PVC sloja debljine do 0,15 mm. Što se tiče osnovice stakloplastike, zaštićen je podlogom (može biti poliester, tkanina, juta ili pjenasti PVC). Samo pjena PVC podloga se smatra najprikladnijom za ekspanziju temperature. Takva višeslojna struktura potpuno eliminira mogućnost deformacije materijala kada se zagrijava. Međutim, s obzirom na ekološki prihvatljivost, tada je ovaj pokazatelj znatno lošiji od prirodnog.

Razmotriti značajke drugih vrsta linoleuma:

pogled

karakteristike

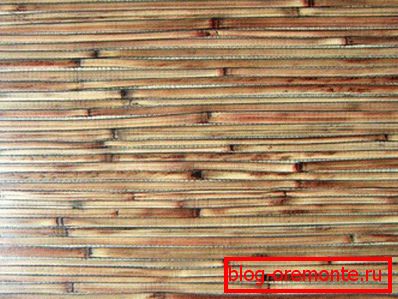

Colloxline (nitroceluloza)

Elastični i vlažni materijali. To je tanka prevlaka. Njegova je struktura vrlo osjetljiva na promjene temperature. Kao rezultat, to se ne preporuča za korištenje s toplim podovima.

Glyftalarni (alkid)

Ova vrsta linoleuma u svom sastavu bliska prirodnom. Temelji se na glicptalnoj smoli, koja je izrađena od glicerina, biljnog ulja i ftalnog anhidrida. Valja napomenuti da ove komponente podliježu oksidaciji. Ovaj se materijal može kombinirati s toplim električnim sustavima za podno grijanje.

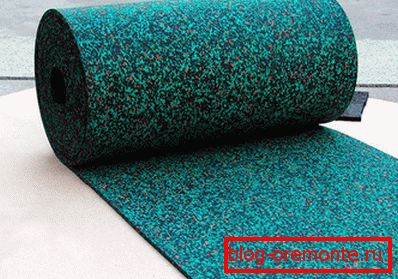

Relin (gumeni)

Ova vrsta linoleuma se uglavnom koristi u industrijskim prostorijama. Međutim, sadrži opasne isparljive tvari koje, kada se temperatura povisi, iznimno su opasne za ljudsko tijelo. Zaključak je očigledan: uporaba Relina u kombinaciji s podnim grijanjem neprihvatljiva je.

Možemo reći da su sve ove informacije predstavljene onima koji žele sve sami shvatiti. Oni koji to ne pridaju važnosti, proizvođač pojednostavljuje postupak odabira. Kako? Na etiketi na ambalaži stavite poseban znak / znak, čija prisutnost ukazuje na mogućnost postavljanja linoleuma na toplom podu.

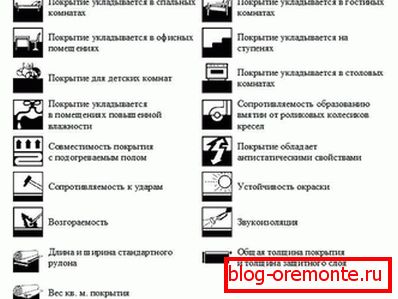

Возле специальной маркировки должно располагаться указание, касающееся температурного режима. Например, для мармолеума или натурального линолеума имеются ограничения до +27°С. Для PVC линолеума ограничение стоит до +29°С. Учитывая это, при монтаже теплого пола обязательным требованием является установка терморегулятора.

Uvjeti temperature

Posebnu pažnju treba posvetiti upravo režimu temperature tijekom rada grijane podove pod linoleumom. Ovaj materijal zahtijeva ravnomjerno i glatko grijanje, za razliku od laminata. Prema tome, snaga kruga grijanja ne bi smjela prelaziti 150 W / m2, S takvom snagom, površina će se zagrijati na maksimalno + 28 ° C.

Ako ne zanemarite ovaj zahtjev i stavite krug grijanja veće snage, tada s intenzivnim zagrijavanjem postoji opasnost od sljedećih pojava:

  • promjena boje;
  • baza se može proširiti i ukloniti;
  • u velikim količinama fenol će se početi oslobađati - štetna i opasna tvar;
  • materijal će postati osjetljiv na suzenje zbog mekoće.

Ako se ovaj zahtjev ispuni, može se činiti da pod nije dovoljno topla. Važno je shvatiti da površina linoleuma ne smije biti previše hladna ili vruća. Ako toplina nije dovoljna, potrebno je provesti grijanje radijatora i koristiti podno grijanje kao pomoćni. Na primjer, u razdoblju kada nema ozbiljne smrzavanja. Pomoću podnog grijanja možete uštedjeti novac na energiju, što će pozitivno utjecati na isplate električne energije / plina.

Izbor kruga grijanja: voda ili električna

Postoji nekoliko vrsta podnog grijanja:

  1. voda;
  2. električni (kabel);
  3. električni infracrveni.

Grijanje vode

To se odnosi na sustav cijevi postavljenih u određenom slijedu. Zahvaljujući pumpi, rashladna tekućina cirkulira cijelim sustavom. Kombinacija takvog grijanja s linoleumom je složena ako koristite centralizirani sustav. Zašto? Iako postoje radni dijagrami za spajanje grijane etaže s centralnim sustavom grijanja, postoji uvijek rizik od neuspjeha temperaturnog osjetnika. Mnogo je lakše ako imate pojedinačni sustav grijanja, koji će vam omogućiti da unesete potrebnu kontrolu temperature.

Između ostalog, ako postoji slaba kvaliteta instalacije, postoji opasnost od propuštanja, što negativno utječe na betonsku podlogu, a još više na drvenom podu. Međutim, unatoč tome, razvijen je sustav za instaliranje grijanja vode na drvenom podu. U ovom slučaju koriste se posebne metalne ploče ili podne sustave izrađene na osnovi ekspandiranog polistirena i imaju odgovarajuće utore za polaganje cijevi.

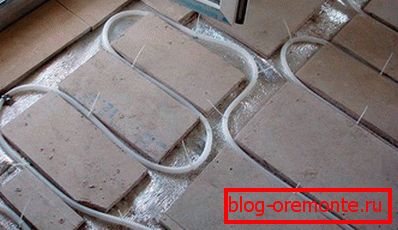

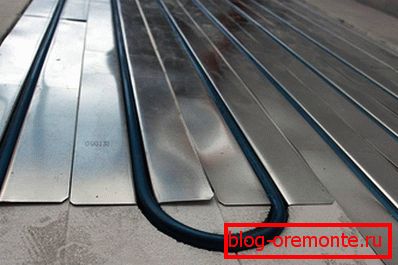

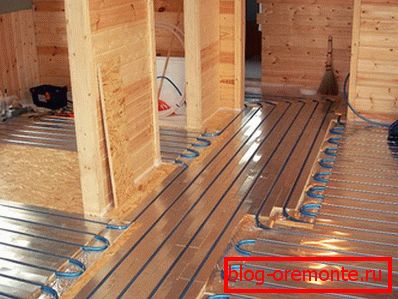

Također se može koristiti gotova modularna iverica s kanalima. Poznat i sustav stalka, gdje se kanali za ugradnju cijevi formiraju samostalno. U tom slučaju, kanali se ne formiraju metodom mljevenja već pakiranjem tračnica. Kao šina može se koristiti rezane ploče ili otporne na vlagu šperploča. Debljina lamela može biti u rasponu od 21 do 28 mm.

Što se tiče širine kanala, trebao bi biti dovoljan da se cijev ne deformira u procesu kretanja drva. Istodobno, udaljenost ne smije biti previše slobodna kako bi se izbjeglo savijanje konture grijanja s povećanjem temperature.

pogledео: особенности монтажа водяного пола на деревянный пол

U ovom videu možete vidjeti načelo polaganja cijevi u drvenoj podlozi. Međutim, u ovom slučaju laminat je postavljen na vrh:

Električno grijanje

Što se tiče električnog grijanja, postoji više slobode djelovanja. Danas postoji nekoliko tehnologija koje se uspješno koriste u kombinaciji s linoleumom i drvenim podom:

  • infracrveni film s elementima za zagrijavanje ugljičnim vlaknima;
  • Unimat osnovne prostirke;
  • oduprijeti se grijaćim prostirkama;
  • samoregulirajući grijaći kabel;
  • oduprijeti se grijanju.

pogledео: какой электрический теплый пол лучше

Kod korištenja električnog grijanja važno je pridržavati se nekoliko pravila:

  • krug grijanja ne bi trebao imati izravan kontakt sa drvom i izolacijskim slojem;
  • ako je potrebno prijeći drveno kašnjenje, onda je sigurno izrezana i kabel je izoliran folijom ili aluminijskom trakom.

Postoji mišljenje da je infracrveno grijanje filma najbolje za organiziranje podnog grijanja. To je istina, ali s nekoliko nijansi:

  • grijana površina prostorije ne bi trebala prelaziti 30 m2;
  • Preduvjet je korištenje osjetnika temperature i termostata za održavanje prihvatljive temperature pod linoleumom do + 27 ° C.

Priprema drvenih podova

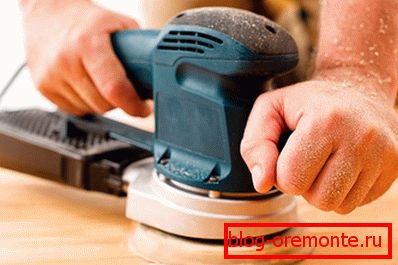

Bez obzira na odabrani sustav podnog grijanja, ključni korak instalacijskog rada je procjena i priprema osnovnog poda. Prva je vizualna procjena spola. Na primjer, postoje li razlike između ploča, jesu li pokvarene ploče. Da biste odredili kvalitetu greda, potrebno je podići mali dio poda. S obzirom na to da planirate napraviti topli kat, napor koji se potroši u ovoj fazi potpuno opravdava.

Ako poda ima prazninu, onda bi trebalo popuniti. Inače će doći do velikih gubitaka topline i povećane potrošnje energije. Također biste trebali zamijeniti ona područja koja su sklona truleži ili plijesni.

Ako se pronađu trulene grede, moraju se zamijeniti. Ako je dio grede u dobrom stanju, moguće je djelomično izrezati s naknadnom zamjenom.

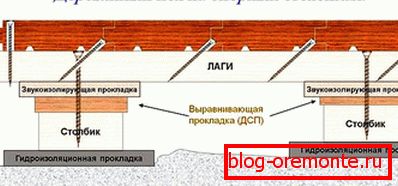

Ako je pod relativno neravnomjeran, potrebno je postaviti posebne jastučiće ispod nosača, ojačati ih metalnim uglovima, a također osigurati dodatno učvršćivanje. Ako su trulirane ploče / grede zamijenjene, a da se spriječi takav fenomen, podovi trebaju biti tretirani s dubokim penetracijskim antiseptikom.

Paralelna barijera uvijek mora biti postavljena između potpornih greda i gotovog poda. Toplinska izolacija je postavljena na vrh. Može biti mineralna vuna, pjenasta plastika, polistirolna pjena itd. Debljina izolacije treba biti oko 200 mm.

Između ostalog, između čistog poda i izolacije treba ostati do 100 mm. To će omogućiti organiziranje ventilacijskog sustava u podu. S obzirom na to, male praznine treba ostaviti oko perimetra zida.

Ugradnja grijane podnice

U ovom odjeljku razgovarat ćemo s vama nekoliko korak-po-korak uputa o tome kako instalirati toplom električnom vodom na drveni pod. Kao električni, smatramo tehnologijom polaganja infracrvenog filma.

Ugradnja poda za toplu vodu

Принцип работы и установки такой системы по деревянному пол, можно посмотреть в разделе «Grijanje vode» в подготовленном видеоматериале. Хотя там показывается технология монтажа под ламинат, принцип монтажных работ идентичный.

Općenito, tehnologija je kako slijedi. Posebna ploča se odvija preko površine drvenog poda. Ako odlučite koristiti tiskane tračnice, trebali biste sami oblikovati polaganje cijevi. U formiranim kanalima postavite krug grijanja koji je spojen na razdjelni razvodnik. Cijev u kanalima je smještena u foliju.

Nakon završetka montažnog montaže šperploča se postavlja na vrh. Nakon toga se pjeni polietilen i linoleum same puzaju.

Ugradnja električnog infracrvenog poda

Nudimo Vam sve detalje kako bi se upoznali s tehnologijom ugradnje IR grijanja za linoleum na drvenom podu. Slijedeći sve upute, možete shvatiti sve, kao i dovršiti posao sami. Osim toga, korisno je upoznati se s pripremljenim videozapisom.

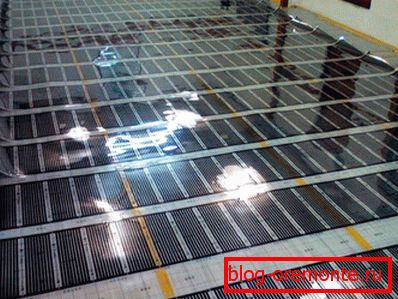

Mjere opreza prilikom instaliranja električnog grijanja

Važno je zapamtiti da drvo i električna energija moraju biti međusobno izolirani. Stoga, obavljajući rad, obavezno poduzmite sljedeće mjere:

  • isključiti izravni kontakt grijaćeg kabela s zapaljivim materijalima;
  • prilikom instaliranja pridržavati se sigurnosnih mjera;
  • ne stavljajte grijaće elemente ispod namještaja i drugih velikih predmeta;
  • kod instalacije pazite na izolaciju kabela;
  • snaga grijaćih elemenata za drveni pod ne smije prelaziti 80 W / m2;
  • Instalirajte automatski termostat.

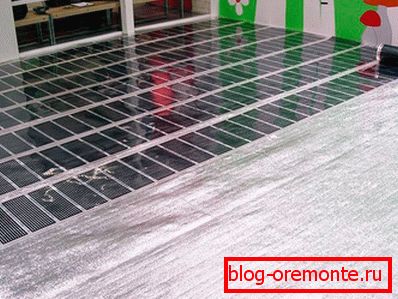

Toplinska izolacija za infracrveno grijanje

Postoje razna mišljenja o pitanju je li potreban grijač za električno podno grijanje. Međutim, bez obzira na kvalitetu baze, nedostatak izolacije dovodi do gubitka topline od 30%. Štoviše, ako koristite izolator topline, gubitak topline se smanjuje na 9%. Dakle, zaključak je očigledan - bolje je koristiti toplinski izolacijski sloj za električno grijanje.

Prilikom odabira izolacije treba obratiti pažnju na takve kriterije:

  1. Debljina.
  2. Otporno na toplinu.
  3. Sposobnost da odražava toplinu.

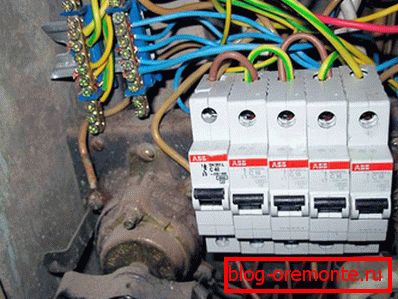

Provjerite električno ožičenje

Prije uvođenja toplih električnih podova odredite kakvoću postojećeg ožičenja. S obzirom na buduća velika opterećenja, ona mora biti u dobrom stanju. Imajte na umu da je električno grijanje električnom strujom zabranjeno priključiti na utičnicu.

Ako ste tijekom analize postojećeg ožičenja došli do zaključka da se ne može nositi s očekivanim opterećenjem, onda bi ga trebalo potpuno zamijeniti. Alternativno, možete nacrtati zasebnu liniju sa ploče koja će se koristiti isključivo za podno grijanje. U tom se slučaju upravljačka ploča montira na upravljačku ploču.

Potrebni materijal za rad

Dakle, za posao koji je potrebno pripremiti sljedeće materijale i alate:

  • senzor temperature;
  • termostat;
  • izolacija folije;
  • infracrveni film;

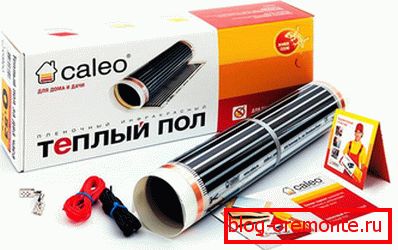

  • sve komponente za IR film (obično sadržane u jednom paketu);
  • obična i folijska traka;
  • plastični film 200 mikrona za cijelo područje prostorije;
  • šperploča ili drugog lima materijala;
  • linoleum;
  • oštar konstrukcija / uredski nož;
  • kliješta;
  • odvijač;
  • traka mjera;
  • marker ili olovku.

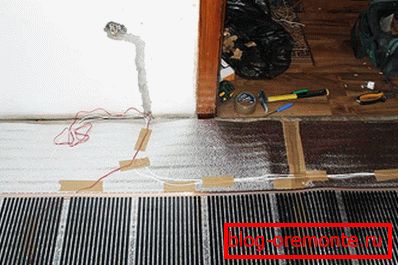

Mjesto ugradnje termostata i senzora temperature

Prije početka rada potrebno je utvrditi mjesto na kojem će se ugraditi termostat. Idealno mjesto je zid. Preporučena visina od poda iznosi 500 mm. Odabrana lokacija trebala bi biti dostupna za vizualni pregled i moguće prilagodbe.

Određuje se i mjesto temperaturnog senzora. Treba ga postaviti na udaljenosti od oko 500 mm od ruba filma i u sredini njegove širine. Neki stručnjaci prakticiraju instalaciju u najhladnijem dijelu prostorije, no to nije uvijek moguće. Možete se upoznati s radnim dijagramima infracrvenog podnog grijanja.

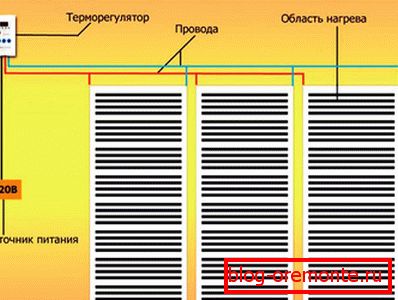

Sheme: IR filmski priključak

Skupština

Cijeli proces rada sastoji se od sljedećih faza, koji su prikazani u tablici:

Faze rada

Opis postupka

Korak # 1

Prije smo već proveli pripremni rad na drvenom podu. Stoga je sljedeći korak pokriti cijelo područje s podlogom koja reflektira toplinu. Postavljanje sloja koji reflektira toplinu preporučuje se s malim dopuštenjem za zidove. Nakon polaganja infracrvenog grijanja i šperploče, tada se jednostavno uklanja. Tako će biti mali razmak između zida i šperploče. Važno je osigurati da trake materijala udovoljavaju spoju na spoju. Film koji reflektira toplinu je međusobno povezan folijom.

Korak 2

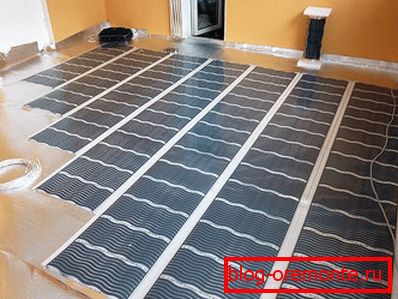

U ovoj fazi, vrijeme je da preklopite infracrveni film. Važno je kontrolirati da bočna strana bakrene trake gleda reflektor topline. Između IC filma nigdje ne bi trebali presijecati. Na svakom traku postoje vodljive gume. Između njih treba biti udaljenost od oko 50 mm.

Korak broj 3

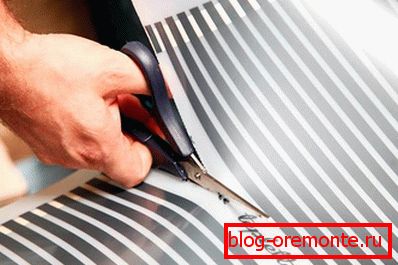

Važno je napomenuti da IC film treba biti postavljen prema pripremljenom projektu. U nekim mjestima bit će potrebno postaviti male dijelove. Upotrijebljena je rezna folija posebno namijenjena ovom mjestu (rezna linija se nalazi u intervalu od 250-300 mm). Za rezanje možete koristiti obične škare.

Korak 4

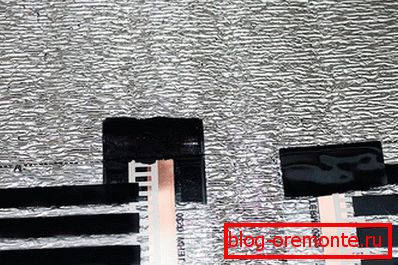

Mjesta na kojima se guma izrezana trebala bi biti prekrivena izolacijom. Ovo se odnosi na mjesta koja se neće upotrebljavati. Obično je izolacija s kitom. Koristeći se, važno je postići potpuni brtvljenje rezanja guma.

Korak broj 5

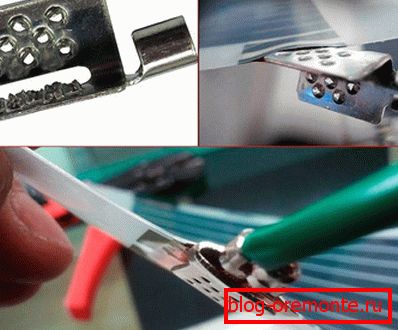

Sada morate spojiti terminale. Treba ga staviti na mali film na filmu. Nalazi se u traci s trakom. Terminal ima dvije latice. Jedan se nalazi unutar filma, a drugi van. Nakon što je stezaljka čvrsto stegnuta s kliještama. Prema odabranom dijagramu ožičenja provodite sličnu radnju na svim mjestima gdje će se žica spojiti.

Korak broj 6

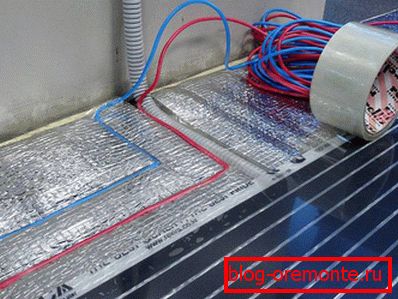

Vrijeme je da spojite kabel na već fiksne stezaljke. Dakle, trebate očistiti kraj žice od izolacije i odvesti ga u posebni priključak na terminalu. Za dobar kontakt, terminal također treba biti čvrsto stegnut s kliještama. Ako se odabere paralelna veza, na jednom će terminalu biti dvije žice.

Korak broj 7

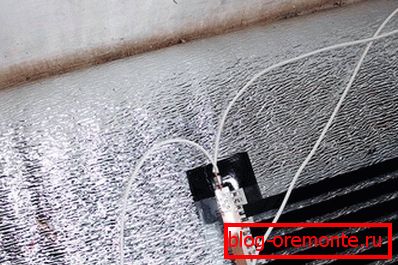

Nakon spajanja svih žica, izolacija je neophodna. U tu se svrhu koristi bitumenska izolacija. Mali komad izolacije zalijepljen je na vrh i na dno kontakta. Ova operacija mora biti izvedena na svim terminalima.

Korak 8

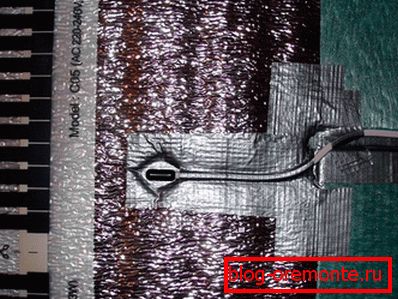

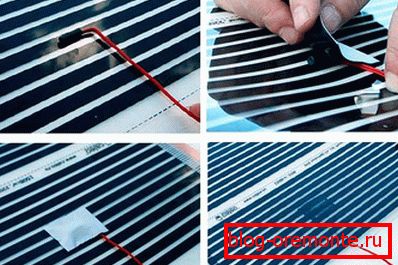

Sada je osjetnik temperature fiksan. Treba biti zalijepljen do središta središnje crne trake s izolacijom. Obratite pažnju na činjenicu da se za senzor treba izrezati poseban prozor i to će omogućiti sakrivanje senzora. Zbog toga će premazivanje filmova biti glatko. Slično tome, žice su skrivene. Za njih lagano izrezati male utore.

Korak broj 9

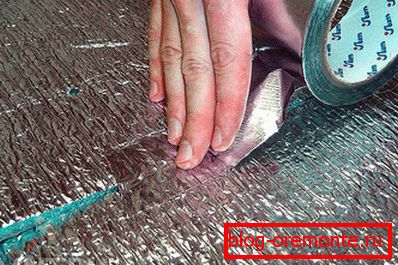

Kada su sve žice učvršćene, infracrveni film treba biti čvrsto povezan jedni s drugima vrpcom. Sva mjesta gdje su postavljene žice, također zapečaćene vrpcom.

Korak # 10

Sada morate spojiti temperaturni osjetnik na termostat. Da biste to učinili, koristite upute proizvođača. Prije nego što proizvodite linoleum pod, preporuča se ispitati cijeli sustav podnog grijanja. Ako sve radi ispravno, možete nastaviti do završne faze.

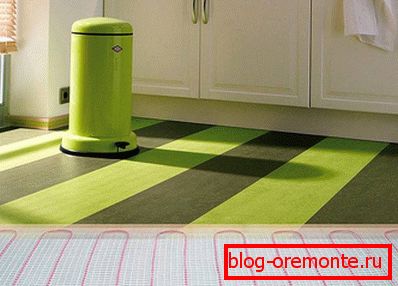

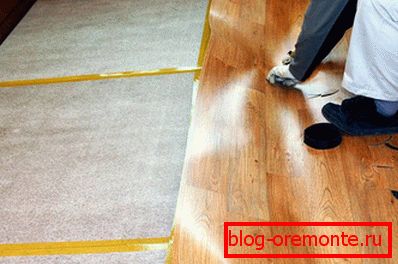

Podovi od linoleuma

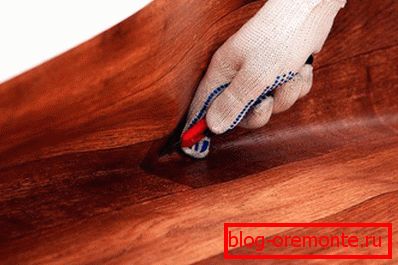

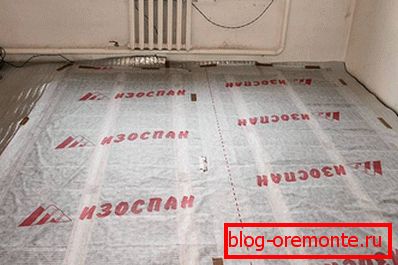

Posljednji korak je postavljanje linoleuma. Da ne bi oštetio električni dio grijane podnice, prethodno je postavljena šperploča ili slični listovi. Prije toga je postavljen plastični film ispod šperploče, koji se mora lijepiti zajedno s trakom. Prilikom ugradnje šperploče, sve pričvršćivače trebaju pasti na dijelove IR filma, gdje nema elemenata za grijanje i priključnih kabela.

Nakon toga, trebate postaviti linoleum i ostaviti je za jedan dan. Materijal će se smjestiti i može se rezati na veličinu. Hoćete li ga lijepiti ili ostaviti da se osuši, odlučite. Svatko odabire tehnologiju ugradnje linoleuma, koje on zna. Međutim, važno je uzeti u obzir jednu tehnološku nijansu: ako odlučite da ga zalijepite, tada imajte na umu da se, kada se zagrije, ljepilo može početi odmotavati. Stoga je važno odabrati pravu ljepilu, ali u tom slučaju podloga ne prelazi između linoleuma i šperploče. U većini slučajeva linoleum nije zalijepljen.

Dakle, razmatrali smo s vama kako se toplo grijanje na drvenom podu i ispod linoleuma. Pozivamo vas da ostavite komentare na ovaj članak, što mislite o tome.
