Pumpa za povećanje tlaka vode

Ako ste umorni od slabog tlaka vode u slavini, a želite riješiti ovaj problem, možete odmah predložiti postavljanje crpke za povećanje tlaka vode. Može se reći da je to najjednostavnije rješenje, međutim, nije moguće u svim slučajevima. Na primjer, što učiniti ako je u vašem gradu ili mikro-uređaju voda isključena prema rasporedu? Crpka u potpunosti ne riješi problem nestašice vode. U ovom slučaju postoji potreba za stvaranjem dodatnog izvora vode. Ili barem trebate kupiti opremu za izradu sigurnosne kopije male količine vode.

Ako ste odlučili sve, a u vašem slučaju instalacija crpke je idealno rješenje, onda je važno upoznati sve suptilnosti odabira ovog uređaja. Međutim, prije svega, potrebno je rješavati uzroke niskog tlaka. Iako je glavni fokus ovog članka izbor pumpe, cjelovito ćemo i široko razmotriti ovo pitanje s vama. Posebno ćemo ispitati koji bi optimalni tlak trebao biti u slavinu za uobičajeni rad kućanskih aparata (perilica rublja, perilice posuđa), jednostavnost upotrebe sanitarnih uređaja i još mnogo toga.

Tlak vode - što bi trebalo biti

Općenito, tlak se mjeri u atmosferi ili šipkama. Dakle, 1 bar jednak je 0,99 atmosfere. Ako govorimo o stanovima u višestambenim privatnim kućama, onda postoje norme koje reguliraju visinu pritiska na ulazima u kuću i ulazu u svaki stan. Ovi propisi su opisani u SNIP 2.04.02-84 i SNIP 2.04.01-85.

Tablica prikazuje pritisak na različitim područjima, kao iu apartmanu i kući:

Mjerne lokacije

Indikatori i proračuni tlaka

Ulazak u privatnu jednokatnu kuću

Razina tlaka treba biti oko 1 atm.

Ulazak u privatnu visoku zgradu

Ako kuća ima 2 etaže, tada je potrebno povećati tlak za 0,5 atm, za ukupno 1,5 atm. Toliko se dodaje na svaki sljedeći kat.

Za kuću na 9 katova

Na ulazu u kuću trebao bi biti pritisak od 4,6 atm.

Za svaki pojedini apartman

Tlak vode je u području od 0,3 do 6 atm. To je za hladnu vodu, a za vruće do 4,5 atm. Međutim, u stvarnosti nema velikog pritiska, jer voda prolazi kroz složeni sustav cjevovoda.

Za mikser

Dovoljno je 0,2 atm.

Za slavinu u kupaonici i dushkabinku

Potrebno je 0,3 atm.

Za cisterne

Tlak vode trebao bi biti 0,2 atm.

Za kućni vodovod i susret s dnevnim potrebama, dovoljno je 2 atm tlaka. Međutim, postoje iznimke. Za tuš kabinu s hidromasažom, kao i za kupaonicu s jacuzzijem potrebna je tlak do 4 atm.

Neki vjeruju da što je više pritiska u sustavu, to bolje. No, tu je i obrnuta strana novčića. Ako je tlak previsok, na primjer, od 6,5 atm ili više, priključci na cijevima i drugim priključcima možda neće moći izdržati. Pločice, slavine i druge vodovodne opreme također se mogu razbiti.

Kako odrediti tlak vode

S obzirom na gore navedene podatke, važno je odrediti pritisak vode kod kuće. Ovaj je zadatak pojednostavljen ako je na vašem stana već na raspolaganju mjerna oprema na ulazu u vodoopskrbni sustav - mjerač tlaka, kako se vidi na fotografiji:

Međutim, kako pokazuje praksa, rijetko tko ima takvu opremu. Zbog toga u ovom odjeljku nudimo vam nekoliko metoda za određivanje razine tlaka vode.

Stacionarni mjerač - optimalno rješenje

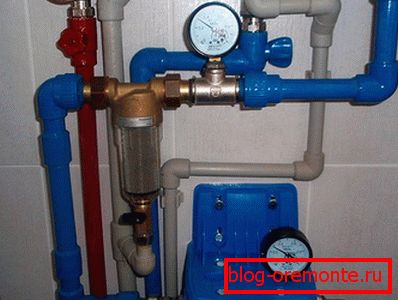

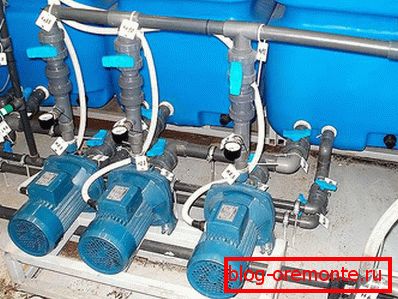

Ako instalirate ili zamjenjujete cjevovod, možete instalirati stacionarni mjerač tlaka za mjerenje tlaka vode u sustavu. U ovom slučaju, nećete morati pribjeći improviziranim sredstvima.

U idealnom slučaju, instalirat će se mjerač tlaka ispod svakog vodoinstalacijskog uređaja. Međutim, s estetskog gledišta ovo je jasan nedostatak. Osim toga, to je vrlo skupo zadovoljstvo.

Ako slijedite praksu, mjerač tlaka instalira se odmah na ulazu u stan. Istovremeno u šalteru. Zašto? Vrlo je jednostavno: filtar, kontrolni ventil i sam metar već su pritisnuti pritisak. Stoga, ako ste zainteresirani za pokazatelj izravno na ulazu, tlakomjer se instalira na ovaj način.

No, sjetite se, na svim potrošačima pritisak će biti drugačiji, jer pada, prolazi kroz mnoge prepreke u cjevovod. Sljedeći elementi najčešće utječu na smanjenje tlaka vode:

  • mjesta s promjenom promjera cijevi;
  • ugradnja regulacijskih i zaustavnih ventila;
  • filtri;
  • Tees;
  • okreće;
  • crijeva (na WC školjku, u tuš kabini, itd.).

S obzirom na sve to, pokazatelj tlaka vode na ulazu u stan i na izlazu iz određenog potrošača bit će drugačiji. Ako uopće nemate ugrađen manometar, ispod toga Vam osiguravamo 2 metode mjerenja za koje je potreban prijenosni mjerač tlaka i crijevo.

Video: stacionarni mjerač tlaka

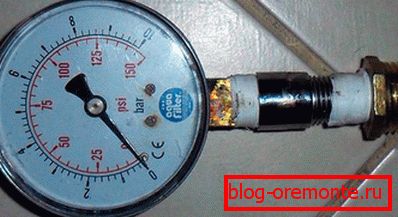

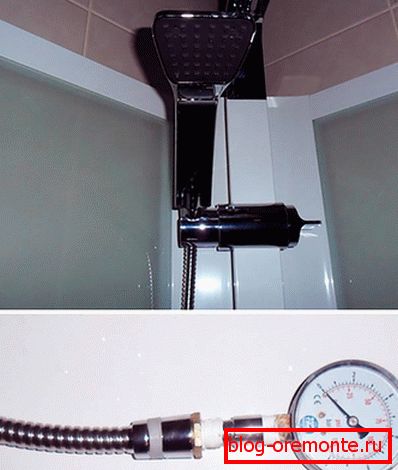

Mjerač tlaka u tušu za ispitivanje

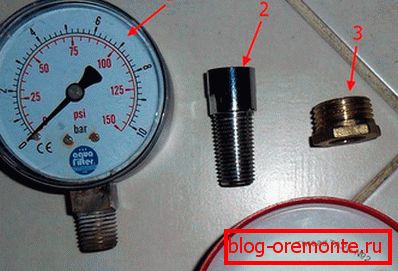

Jedna od najjednostavnijih metoda za mjerenje tlaka je postaviti manometar umjesto tuš glave. Da biste to učinili, trebate pripremiti sljedeće:

  • nastavak niti;
  • manometar za vodu do 6 atm;
  • adapter za nit?
  • Isp-traka.

Svi ovi elementi trebali bi biti međusobno povezani. Da biste to učinili, pričvrstite metalni mjerač na mjerač i nakon prijelaza na? nit. Za brtvljenje konca nužno je koristiti fum-tape. Važno je napraviti čvrstu vezu, inače točna mjerenja neće uspjeti.

Nakon toga, odvijte lonac za zalijevanje u tuš klupe i pričvrstite našu konstrukciju umjesto manometra. Važno je paziti da ne izgubite gumu za brtvljenje u matici ispod limenke, tako izgleda ovako:

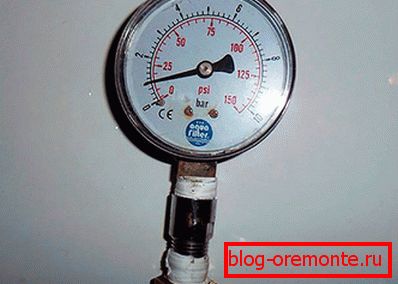

Sada možete otvoriti slavinu i mjeriti tlak vode. Istodobno je važno izvršiti jednu operaciju: kako bi se izbjegao zrak u tušu, nekoliko puta prebacujte vodu iz tuš kabine na slavinu. Zrak će izaći i moći ćete saznati pritisak.

Ali ovdje ne biste trebali žuriti na zaključke. Činjenica je da voda ulazi u tuš kroz kompleksni cjevovodni sustav. Štoviše, poznato je da što više voda prolazi i tanji cijev (promjer cijevi je mnogo manji od promjera ulazne cijevi do stana), to je jači pad tlaka. Stoga ćete na taj način moći otkriti samo pokazivač tlaka na ovom sanitarnom uređaju. Ako se takva operacija izvodi, na primjer, u blizini stroja za pranje, indikator će se lagano razlikovati, budući da je promjer crijeva veći od tuširanja.

Ova je metoda prikladna jer možete utvrditi postoji li blokada u cijevi. Na primjer, primijetite da je pritisak vode u kupaonici dobar, a kuhinja je relativno niska. Postavljanjem mjerača tlaka i uspoređivanjem pokazatelja možete lako odrediti na kojem se dijelu cjevovoda nalazi blokada.

Neposredno prije odspajanja glave za tuširanje od crijeva ili demontaže drugog vodovodnog uređaja, nemojte zaboraviti isključiti vodu. Inače, ne možete izbjeći poplave.

Video: kućni mjerač tlaka

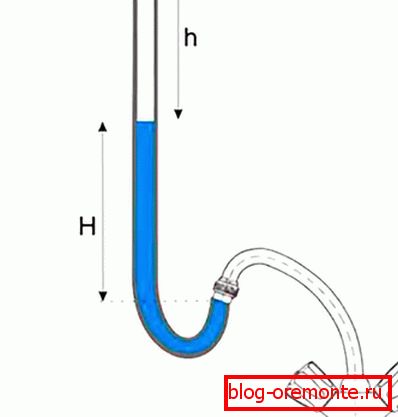

Korištenje crijeva za izračunavanje tlaka

Ako nije točno, približno mjerenje tlaka može se provesti s konvencionalnom crijevom od 2 metra. Ova metoda se uglavnom koristi samo za mjerenje tlaka na izlazu iz slavine.

Važan uvjet je uporaba prozirne cijevi. To će vam omogućiti da napravite potrebna mjerenja.

Proces mjerenja je sljedeći:

Faze rada

Slijed djelovanja

Stadij # 1

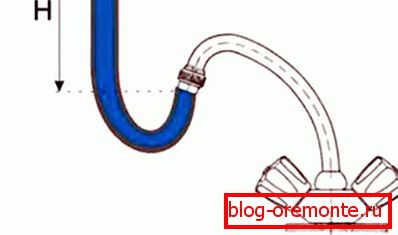

U prvoj fazi potrebno je staviti crijevo na jedan kraj crijeva. Promjer crijeva mora biti takav da se lako može staviti na miješalicu.

Faza 2

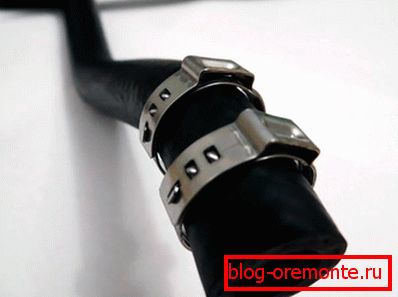

Sada se trebate brinuti o pouzdanom brtvljenju. Da biste to učinili, stavite crijevo može se pričvrstiti metalnim stezaljkama.

Faza 3

Nakon toga crijevo se podiže u vertikalni položaj. Vrh bi trebao biti priključen plutom.

Faza 4

Sada možete otvoriti vodu, potpuno odvrnite slavinu. Nakon kratkog vremena, voda u crijevu će se zaustaviti na određenoj razini.

Faza 5

Nadalje, napravljene su neke izračune. Prije svega, duljina crijeva određena je od nulte razine do pluta (ovo je mjesto koje je na istoj razini kao i izlaz vode iz grede), vidi dijagram:

Također se mjeri duljina crijeva iz utikača do razine vode u crijevu.

Nakon svih mjerenja, trebali biste izvršiti neke izračune pomoću formule:

P = Ratm? H0? H1.

U ovoj formuli:

  • P - tlak u cjevovodu na izlazu ventila, izmjeren u atmosferi;
  • Ratm - tlak u crijevu do otvaranja ventila, izmjeren u atmosferi;
  • H0 je duljina crijeva prije početka ispitivanja od nule;
  • H1 - duljina crijeva između cijevi i utvrđene razine vode.

Ali imajte na umu da će takvi izračuni biti bliski stvarnosti, točnije, tlak se može mjeriti pomoću gore opisanih metoda.

Uzroci niskog tlaka vode u opskrbi vodom

Prije poduzimanja bilo kakve radnje važno je utvrditi uzrok niskog tlaka. U nekim slučajevima kupnja i ugradnja crpne opreme neće u potpunosti riješiti problem. Razlozi mogu biti različiti:

  • curenje vode na plovnom putu;

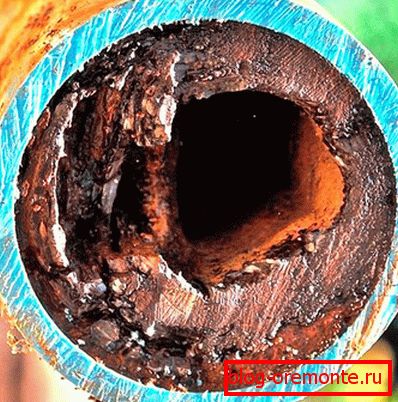

  • preplitanje unutarnjeg promjera cijevi;
  • filtar za vodu začepljen;
  • neispravne slavine ili drugih zaustavnih ventila.

Često je razlog za niski tlak loš servis dobavljaču vode. Na primjer, komunalije namjerno mogu isključiti rad jedne ili više crpki radi spremanja. Kao rezultat toga, potrošač prima vodu, međutim njegov pritisak ostavlja mnogo želje.

Važno je napomenuti da prema odredbi SNIPA br. 2.04.02 iz 1984., kao i državnoj uredbi br. 307 2006., minimalni tlak vode za jednu priču kuća je 1 atm. Ako kuća ima 2 etaže, a zatim 2,4 atm.

Sada ćemo razmotriti nekoliko načina kako povećati tlak vode, kao i detaljno razmotriti mogućnost instalacije crpne opreme.

Video: uzroci niskog tlaka vode u cjevovodu

Ovaj video vam govori da tlak vode može biti nizak zbog začepljenog aerata:

Ovdje ćete saznati da se tlak vode može smanjiti zbog začepljenog filtra za grubo čišćenje:

I ovdje je rečeno zašto može doći do slabog tlaka zbog povratnog ventila:

Kako povećati tlak

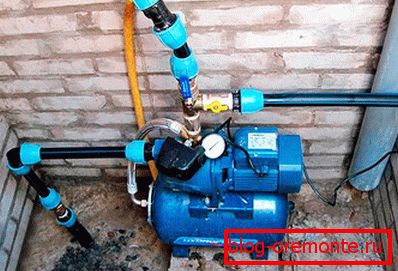

Pretpostaviti da je instaliranje pumpe, apsolutni lijek za problem niskog tlaka, bio apsurdan. Ova opcija je moguća samo u jednom slučaju - kada voda bez struje ulazi u cjevovod. S konstantnim zaustavljanjem vode, ako govorimo o gradskoj autocesti, pumpa praznog hoda može uzrokovati lomljenje. Ako nema vode, crpka se jednostavno pregrijava, a motor gori. Voda je prirodni hladnjak. Međutim, postoji izlaz - instalacija posebne automatizacije, na primjer:

  • relej za zaštitu od suhog rada;
  • senzor razine vode;
  • kontrola protoka vode.

Ova je oprema dizajnirana za isključivanje crpke u odsustvu vode. Kao rezultat, crpka će biti u potpunosti zaštićena od mogućih oštećenja.

Video: Zaštitite pumpa od suhe

Ako živite u bloku stanova, postavljanje pumpe za povećanje tlaka značajno smanjuje kvalitetu opskrbe vodom kod vaših susjeda. Da biste to spriječili, moguće je poduzeti određene mjere. Istodobno, rješenja za stan i privatnu kuću trebaju biti drugačija. Zašto? Sada pogledajte za sebe.

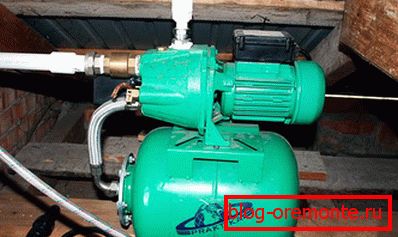

Nijanse postavljanja crpne stanice

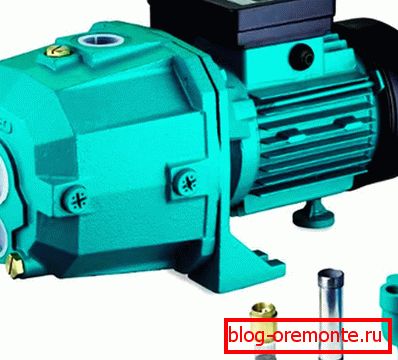

U ovom slučaju, obvezna komponenta je centrifugalna crpka samo-usisnog tipa. Ova oprema omogućit će čak i pri nultom tlaku kako bi podigla vodu od određene dubine do ulaza. Istodobno će se osigurati dovoljan pritisak vode.

Osim toga, takva stanica je opremljena tlačnim prekidačem. Zbog toga, kad se pritisak u cjevovodu smanjuje, crpka se automatski isključuje / uključuje. Osim toga, u spremniku će se stvoriti dovod vode pod dovoljnim pritiskom. Upotrebljava se samo u slučajevima kada će na autocesti biti odsutnost. Kao rezultat toga, ova instalacija pruža malu količinu vode i potrebni tlak. No, ova metoda je relevantna samo za privatne kuće.

Razmotrite ovaj primjer: kao što znate, na gornjim katovima kuće stanari najčešće doživljavaju problem nestašice vode. Ako ih počnu riješiti na gore spomenut način, uskoro će se cijela kuća, barem među stanarima, boriti za vodu. Kao rezultat toga, to može rezultirati novčanom kaznom od komunalnih usluga za vas. Uostalom, zabranjena je instalacija crpne opreme bez odgovarajućih dozvola. Osim toga, instaliranje crpke uzrokuje neravnotežu kroz cijelu liniju. Također imajte na umu da pumpe za samopojasanje imaju tehnička ograničenja. Oni su u stanju podići vodu do visine od oko 8 metara. Dakle, ako živite na trećem katu, to će raditi s protežu, a da ne spominjem podove gore.

Video: instalacija i puštanje crpne stanice

Ugradnja sigurnosne vode - kako implementirati

Ovaj sustav je najučinkovitiji kada isključite vodu na vrijeme. Instalirani spremnik napunjen je hladnom vodom. Svi daljnji tok vode će se provesti upravo od nje. Opremljen je pumpom i drugom opremom. Na trošak je osiguran dovoljan pritisak vode u svim kućama ili stanovima. Osim toga, riješite problem isključivanja vode, imat ćete ga cijelo vrijeme. Neće biti samo u slučaju da je struja isključena.

U privatnu kuću lakše je ugraditi rezervnu vodu. Stan je prilično problematičan za raspodjelu prostora za instalaciju rezervnih kapaciteta. Osim ako imate puno soba i možete ih dodijeliti za takve potrebe, ili živite na zadnjem katu i spremnik se može instalirati u potkrovlju. Takvo rješenje neće uzrokovati neravnotežu u vodoravnom vodu.

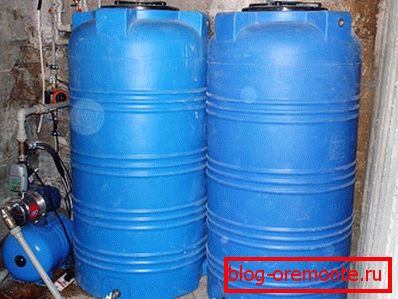

Da biste implementirali projekt, trebate pronaći prikladan kapacitet. Najčešće se koristi za ovaj plastični spremnik. Danas možete pronaći modele različitih pomaka. Izbor volumena spremnika ovisit će o procijenjenoj potrošnji vode u vašoj obitelji. Za obitelj od 3-4 osobe dovoljno kapaciteta do 500 litara.

Video: rezervna voda u stanu

Mjesto za postavljanje spremnika

Za apartmane, prikladno mjesto bi moglo biti balkon / lođa, spremište, kupaonica i druge prostorije gdje će biti slobodan pristup do njega. Ako živite na zadnjem ili posljednjem prednjem katu, onda ima smisla razmotriti mogućnost instalacije spremnika u potkrovlju. Međutim, u ovom slučaju, spremnik mora biti pažljivo izoliran i zabrinut zbog sigurnosnih mjera tako da se ne ukrade.

Ako se rezervni bubanj i oprema za crpljenje instaliraju unutar stana, važno je da je crpka bez šumova. Inače će vas smetati i stvoriti nelagodu vašim susjedima.

Što se tiče privatne kuće, sve je puno lakše. Odabrano mjesto može biti podrum ili druga tehnička soba. Glavni uvjet je da se zagrijava.

Ugradnja spremnika

Dakle, osim spremnika, morate kupiti crpku, po mogućnosti tihu. U ovoj kategoriji možete pronaći opremu kao zaštitne znakove:

  • Grundfos MQ;
  • „S;
  • Pedrollo 3 CPm i slično.

Također je potrebno instalirati automatizaciju koja nužno uključuje relej za zaštitu crpke na suho trčanje. Ovaj relej signalizira uključivanje / isključivanje crpke. Stoga će oprema za pumpanje biti zaštićena od lomova.

Kako bi se spriječilo uključivanje crpke s minimalnim protokom vode, sustav može biti opremljen hidrauličkim akumulatorom. Njegov volumen će izravno utjecati na frekvenciju on / off pumpe.

Dakle, cijela shema pričuvnog rezervoara radit će u skladu s načelom: čim se voda u slavinu ili mješalicu uključi, crpka se uključuje i daje dovoljan pritisak. Ako je kapacitet spremnika vode iscrpljen, relej šalje signal za isključivanje crpke. Kao rezultat toga, rad cijelog sustava bit će siguran i ekonomičan.

Video: značajke ugradnje i montaže kapaciteta pohrane

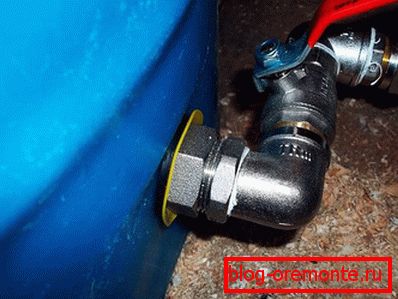

Što se tiče cijevi, potrebno je završiti s plovkom. Čim se ispuni, plovak isključuje vodu. Sustav u potpunosti podsjeća na načelo rada cisternice za ispiranje na toaletu. Također je ugrađen filter za grubu vodu. Montira se na ulazu autoceste do kuće, kao i ispred pumpe. Zahvaljujući tome, nikakve spojeve neće prodrijeti u spremnik, kao ni na pumpu, što može oštetiti.

Možete instalirati dodatni sustav filtriranja, što je neobavezno. Ali imajte na umu da će prisutnost filtera malo smanjiti pritisak.

Također, rezervni sustav za pohranu vode opremljen je zapornim ventilima, kontrolnim ventilima, potrebnim spojnim elementima i drugim komponentama. Više o vezi možete saznati gledajući sheme navedene u članku.

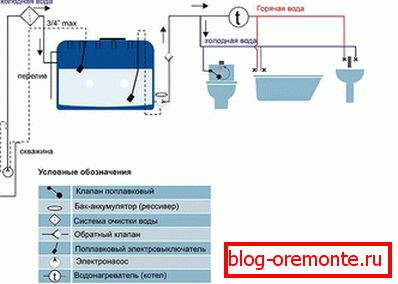

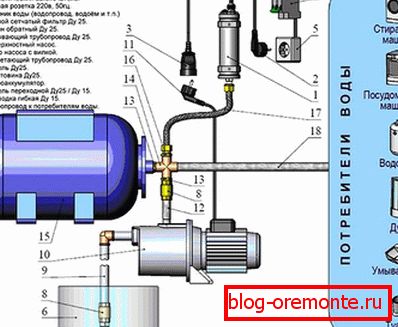

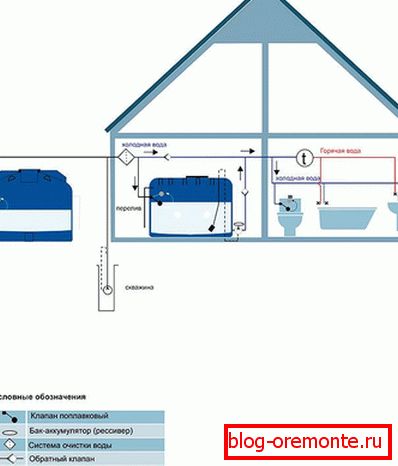

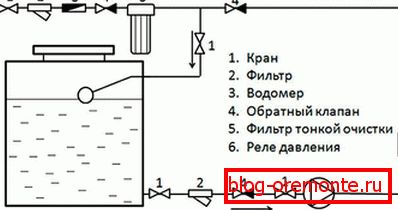

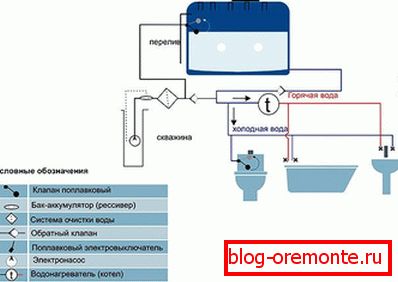

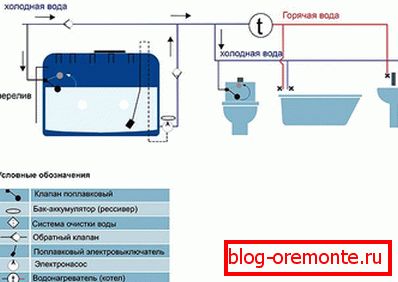

Krugovi: spajanje spremnika rezervnog spremnika vode

Crpna stanica na cijelom podizanju

Druga mogućnost koja vam omogućuje da povećate tlak vode u stanu je instalacija u podrumu snažne crpne stanice, velikog spremnika za pohranu i hidrokarbora. U tom slučaju potreban pritisak se održava kroz ustaju u stubištu, a voda će trajati oko sat vremena. Iako ovo rješenje čini se da je najbolje rješenje, iznimno je teško provesti. Nisu svi vaši susjedi će se složiti da proizvode tako velik posao, zbog financijskih razmatranja. A neki, poput starijih osoba, i taj pritisak vode u slavinu je dovoljan.

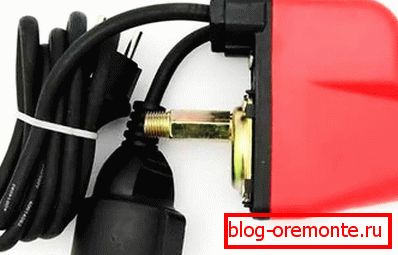

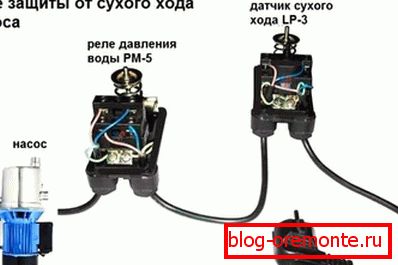

Načelo rada sučelja za zaštitu releja

Relej je dizajniran za upravljanje tlakom vode u sustavu. Ako tlak padne ispod zadane vrijednosti, relej se aktivira i krug napajanja se prekine. Crpka je isključena i stoga je zaštićena od suhog rada. Jedan od glavnih elemenata releja - membrana. Izravno odgovara na kontakt grupu i pritisak. Ako se tlak vode smanji, membrana pritišće kontakt grupu, isključujući napajanje.

Na osnovu tvorničkih postavki, relej može reagirati na tlak u rasponu od 0,1 do 0,6 atm. Pri ovom tlaku relej se aktivira i sprječava da se crpka isprazni.

Video: relej za suhu vožnju

Relej i hidrokumulator: moguće je kombinirati u jedan sustav

Ako u sustavu koristite hidrokumulator, relej neće osigurati pumpa 100% zaštite od suhog rada. To se objašnjava značajkom sustava. Relej je postavljen ispred akumulatora i tlačne sklopke. Obično postoji odzivni ventil između zaštite i crpke. Kao rezultat toga, membrana unutar releja uvijek je pod pritiskom, što je stvoreno hidrokumulatorom.

Radi jasnoće, pogledajmo sljedeću situaciju: u akumulatoru postoji mala količina vode, dok u rezervoaru nema vode. Štoviše, niži prag tlaka obično je postavljen u području od 1,4-1,6 atm, membrana u releju ne radi, jer u stvari postoji pritisak u sustavu. To će uzrokovati da se crpka isprazni. Crpka će se isključiti samo u dva slučaja: kada se voda isprazni iz akumulatora ili kada je crpka spaljena. Ako se to dogodi kada je u sustavu opskrba vodom, nema opasnosti. Druga stvar kada se to dogodi u odsutnosti vode. Na primjer, noću je spremnik bio ispran, ruke su bile operirane, spremnik ispunjen vodom. U tom se slučaju crpka, naravno, uključuje, ali nema signala za isključivanje. Ujutro, crpka će vjerojatno biti slomljena.

S obzirom na to, ako je sustav opremljen hidroakumulatorom, poželjno je koristiti druge uređaje za zaštitu od suhog rada.

Video: zašto nam treba hidroakumulator, kako ga povezati i izračunati

S ovog videa možete saznati ulogu hidroakumulatora:

Ova priča govori o principu djelovanja akumulatora:

A iz ovog videozapisa možete saznati kako izračunati kapacitet akumulatora:

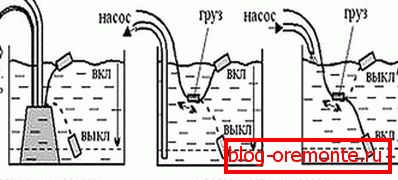

Senzor razine vode - alternativa suhom releju

Takvi senzori se montiraju u spremnike rezervoara, kao i kod bušotina / bunara. U našem slučaju, razmotrite senzor plovka, iako postoji analogni - elektronički.

Senzor plutajuće je dvije vrste:

  1. Kod pražnjenja (ovaj senzor sprječava suho podešavanje crpke).
  2. Kod punjenja (ovaj senzor sprječava prelijevanje vode).

U našem slučaju senzor za pražnjenje samo je pravi izbor za potpuno uklanjanje suhog rada crpke:

Načelo rada je jednostavno: kada je u spremniku tekućina, senzor plovka je na vrhu, kada je razina spuštena, tako da je strujni krug električne mreže isključen, senzor se spušta. Kao rezultat toga, crpka će biti potpuno isključena. Neće se uključiti sve dok se razina ne vrati na željenu vrijednost, a senzor ponovno daje signal za uključivanje.

Da bi se pumpa spriječila u praznom hodu, plutajući kabel je spojen na prekid fazne žice.

Video: zaštita pumpe s plovkom protiv suhog rada

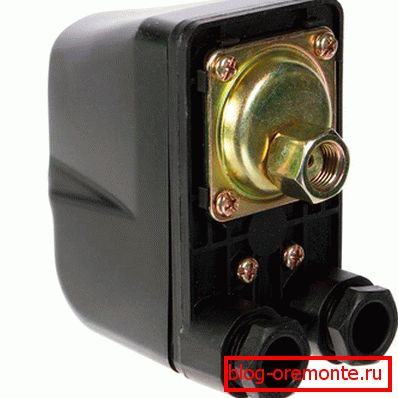

Prekidač tlaka vode za upravljanje pumpom

Tlačni prekidač se sastoji od dva elementa: jednog hidrauličkog, drugog električnog. U hidrauličkom dijelu ima membrana. To utiskuje na dva izvora (male i velike). Zbog toga se daje signal za uključivanje / isključivanje crpke. Što se tiče električnog dijela, ovdje je skupina kontakata koji zatvaraju / otvaraju električni krug, za detalje pogledajte dijagram:

Valja napomenuti da je relej dostupan u dvije vrste:

  • e-mail;
  • mehanički.

Obzirom da je mehanički relej jeftiniji, to se češće koristi prilikom uređenja vodoopskrbnih sustava.

Dijagram veze prekidača tlaka

Na temelju njegove strukture postaje jasno da se veza odvija u dva stupnja, prvo na električnom dijelu, a zatim na vodoopskrbu. Ovaj uređaj ne treba premjestiti, stoga je njegova instalacija trajno provedena. Razmotrite kako spojiti električnu energiju i vodu.

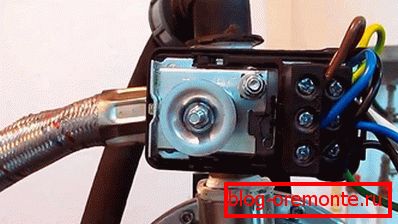

Spojimo električni dio

To nije nužno, ali bolje je organizirati zasebnu električnu liniju za tlačnu sklopku, tako da postoji veća vjerojatnost da će trajati duže. Da biste to učinili, žica se ulaže na razvodnu ploču i montira se pojedinačni RCD.

Kod spajanja tlačne sklopke, potrebno je uzemljenje To se objašnjava činjenicom da ovaj uređaj kombinira vodu i električnu energiju, koja je već nesigurna.

Unutar releja postoje 3 para kontakata, od kojih svaka ima svoju svrhu:

  1. Uzemljenje.
  2. Za povezivanje nulte i faze žice s upravljačke ploče.
  3. Za žice iz crpke.

Spajanje se provodi prema shemi proizvođača.

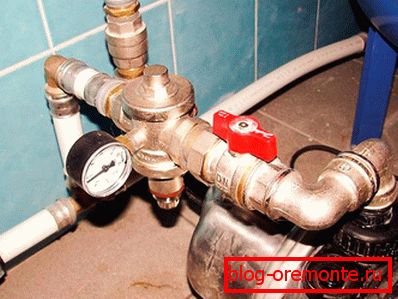

Povezujemo se s vodom

Najlakši i najpristupačniji način povezivanja tlačne sklopke na vodovod je instaliranje posebnog adaptera koji ima potrebne izlaze. U tu se svrhu koristi pet pin veza, pogledajte dijagram priključenja:

Priključuje se na ovaj priključak: mjerač tlaka, hidroakumulator, pumpa, izlaz na vodovodnu mrežu unutar kuće i sama tlačna sklopka. Zahvaljujući mjeraču tlaka, bit će lakše pratiti tlak u sustavu i regulirati relej.

Ova shema povezivanja ima svoje prednosti. Voda će teći u kuću, zaobilazeći hidroakumulator. Prvo, voda će teći u slavine, a tek tada će se spremnik napuniti.

Video: priključak tlačne sklopke

Podešavanje releja

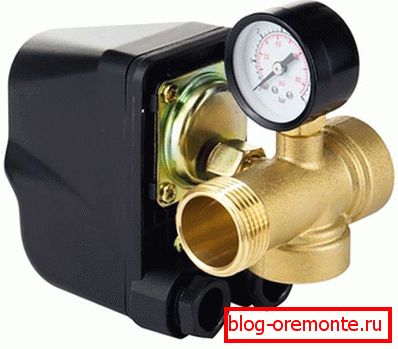

Postupak podešavanja bit će razmotren na primjeru modela tlačne sklopke RDM-5:

U njemu je moguće izvršiti individualnu prilagodbu ispod ovog ili onog sustava vodoopskrbe. U pravilu, novi (tvornički) relej ima standardne postavke, ima minimalni prag tlaka od 1,5 atm i maksimalni prag od 2,9 atm. Ako nije potrebno, ti se indikatori mogu samostalno ponovo instalirati.

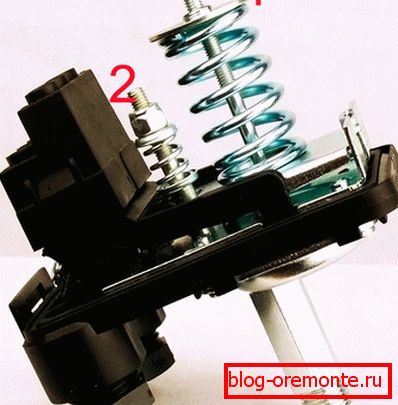

Kao što smo već rekli, relej ima dva izvora - male i velike. Dakle, podešavanje se vrši pritezanjem matica na oprugama. Ako se matice otpuštaju, tlak se smanjuje, ako se stegne, pritisak se povećava. Jedan okret od matice je u prosjeku 0,6-0,8 atm. Iz tog razloga, nemojte ih mnogo pretvoriti.

Klasifikacija pumpe для увеличения давления воды

Određuju se tehničke karakteristike prema kojima se razlikuju pumpe:

  • način rada;
  • princip hlađenja;
  • primjena.

Klasifikacija pumpe

Vrste uređaja

Do odredišta

Takve pumpe su podijeljene u dvije vrste:

  1. Universal. To su one koje se odnose na bilo koju vrstu vode.
  2. Ista vrsta. To se odnosi na crpke koje se mogu koristiti samo za toplu ili hladnu vodu.

Kao način hlađenja

Uređaji imaju različite sustave hlađenja, posebice se razlikuju sljedeće vrste:

  1. Mokro rotor (podrazumijeva hlađenje vodom). Hlađenje se postiže pumpanjem tekućine. Rotor s rotorom nalazi se u vodi.
  2. Suhi rotor (hlađenje zrakom implicirano je). Hlađenje se postiže ventilatorskim lopaticama, koje su montirane na osovinu. Uz sve to, motor nema izravni kontakt s vodom.

Prema načinu rada

Postoje dvije vrste crpki, ručno ili automatski:

  1. Ručno. Pumpa je potpuno kontinuirana. Onemogućite / omogućite crpku ručno. Izuzetno je važno spriječiti pregrijavanje motora.
  2. Automatski. U ovom slučaju, crpka je opremljena automatskim. Čim se ventil otvori, crpka se aktivira, odnosno kada se ventil zatvori, crpka prestaje raditi.

Crpka i crpna stanica: prednosti i nedostaci

Crpka i crpna stanica imaju svoje osobine koje su navedene u tablici:

Vrsta crpke

prednosti

mane

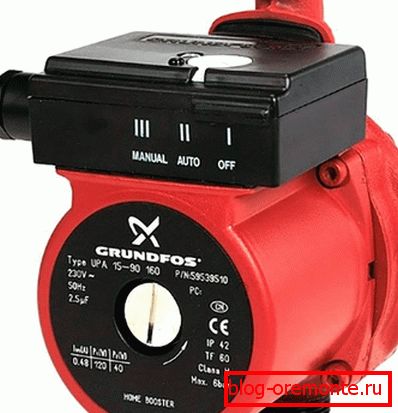

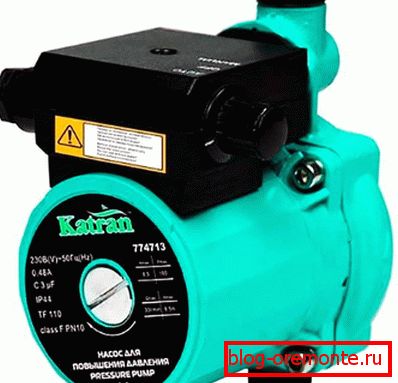

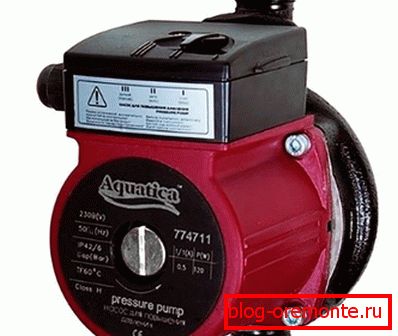

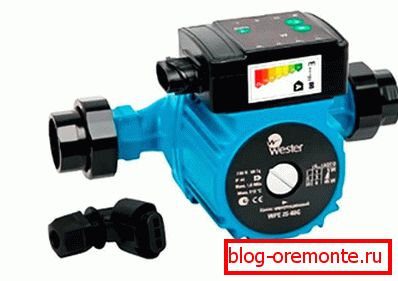

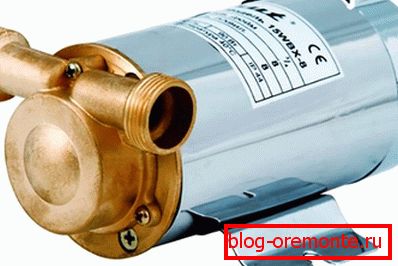

Pumpa za pojačavanje pritiska

Ovdje možete primijetiti malu veličinu koja vam omogućuje da ga instalirate u različitim sobama. Crpka je lagana. Neki su modeli tihi. Ovo je posebno pogodno za apartmane. Crpku možete postaviti izravno na cijev za vodu. Takva oprema ima relativno nisku cijenu.

Jedan od očitih nedostataka je u tome što takve pumpe nisu u stanju podići razinu tlaka za nekoliko redova veličine.

Pumpa stanica

Jedna od razlika takve postaje je da je u stanju osigurati životni prostor s potrebnim pritiskom. Njezin rad izvodi se u automatskom načinu rada, što uvelike pojednostavljuje proces rada.

Postoji više nedostataka, međutim, oni su relativno relativni. Pumping postaje je teže instalirati. Također ima veliku veličinu koja ograničava njegovu upotrebu. Kada rad proizvodi znatnu buku, što je neprihvatljivo za stanove u visokim zgradama. S obzirom na to, da biste instalirali postaju, bolje je izdvojiti zasebnu sobu. Između ostalog, ima visoku cijenu.

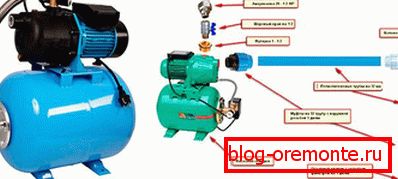

Crpna stanica: načelo rada

Što se tiče crpne stanice za povećanje pritiska, onda za njegovu provedbu zahtijeva puno napora. Međutim, rezultat povećanja tlaka vode u cjevovodu bit će impresivan. Dakle, za njegovu provedbu bit će potrebna dodatna oprema:

  • relej za upravljanje sustavom;
  • centrifugalna pumpa;
  • akumulator.

Pri korištenju, potrošač koristi vodu koja se nakuplja u hidroakumulatoru. Njegova uporaba u potpunosti eliminira mogućnost naprezanja tlaka. Moći ćete koristiti vodu čak i ako je vodovod zaustavljen. Rad crpne stanice reguliran je relejom. Ako padne tlak, crpka se isključuje.

Vrste crpnih stanica

Sve crpne stanice su podijeljene u dvije vrste:

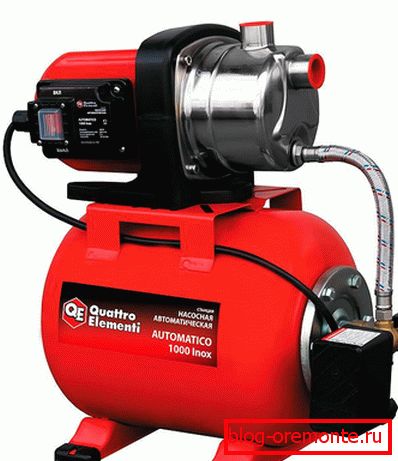

  • ejektor s daljinskim ili ugrađenim ejektorom;
  • nema ejektora.

Što se tiče ejektora, oni su opremljeni s mlaznicom centrifugalnom pumpom (samousisanje). Modeli s ugrađenim ejektorom manje su osjetljivi na prisutnost zraka u sustavu i pružaju visoki tlak vode. Minus - nemogućnost podizanja vode iz velike dubine i jake buke tijekom rada.

Da biste podigli vodu s dubine od 20 metara ili više, trebat će vam stanica s prijenosnim ejektorom. Ova crpna stanica može se postaviti na udaljenu udaljenost od bušotine do 40 m. Ako govorimo o nedostatcima, to je visoka osjetljivost na prljavu vodu i prisutnost zraka u sustavu.

Što se tiče ne-ejektorskih pumpi, posebni višestupanjski dizajn koristi se za opskrbu vodom. Njezin je rad praktički tih. Ova pumpa troši manje energije. Međutim, dubina apsorpcije ne prelazi 9 metara.

Pumping stanice podijeljene su tipom spremnika koji se koristi:

  • Uštede. Spremnik se montira odvojeno od postaje, postavljen ispod stropa, postavljen u potkrovlju i slično. Takav pogon praktički se ne koristi danas, jer je težak, predstavlja rizik od poplave i ne osigurava dovoljan pritisak.
  • Spremnik za membranu. Kapacitet je montiran u podrumu, jer je razina vode regulirana akumulatorom. Spremnik je mali. Uglavnom se koristi za plitke bunare.

Osim toga, crpne stanice podijeljene su izvorom vode:

  • Duboko. Prisutnost pouzdanog slučaja. Uređaj može biti potpuno uronjen u vodu.
  • Potopna. Ejektor se postavlja na vrh i crijevo se spušta u vodu. Međutim, ova crpka može se koristiti kada se voda nalazi ne dublje od 9 metara.

Što treba tražiti prilikom odabira uređaja

Ako ste već kupili pumpu za povećanje pritiska, važno je obratiti pažnju na nekoliko važnih parametara:

  • poprečni presjek promjera cijevi;
  • maksimalni izlaz snage i tlaka;
  • izvedba;
  • koja razina buke se proizvodi tijekom rada;
  • za koje se vodovodni sustavi mogu koristiti vruća / hladna voda;

Obratite pažnju na činjenicu da je crpka koju ste kupili u prosjeku sposobna povećati tlak vode do 4 atm i do 40%. Stoga je njihova upotreba moguća u uvjetima stalnog pritiska vode u cjevovodu od 1,5 atm.

Između ostalog, trebate odrediti kakvoću vašeg ožičenja. Često nova instalirana crpka ne može isporučiti potrebni tlak uslijed niskog napona. Stoga može biti neophodno provesti pojedinačnu liniju.

Važne tehničke specifikacije

Tablica u nastavku navodi neke tehničke specifikacije koje biste svakako trebali obratiti pozornost prilikom odabira pumpe:

karakteristike

Opis parametara

Maksimalna glava

Ovaj pokazatelj ukazuje na maksimalno povećanje tlaka vode u sustavu. Izuzetno važno obilježje, posebno ako imate kuću na dvije etaže, a crpka će biti instalirana u podrumu. Ako pogrešno odabere, crpka neće ispuniti svoju glavnu svrhu.

Maksimalni feed

Ova karakteristika ukazuje na količinu vode koju crpka može pumpati tijekom određenog vremena. Mjerenja se mogu odrediti u ovim formatima:

  • u minutama i litrama (l / min);
  • u satima i kubičnim metara (m3/ sat)

Ali budite oprezni ovdje, jer obično pokazuje maksimalnu vrijednost. Da biste odredili prave parametre, podijelite pokazivače za dva.

Snaga (nominalno / maksimalno)

Mjerenje se provodi u wima (W). Ovaj pokazatelj pokazuje rad motora koji pokreće impeler. Preporučujemo najsnažnije modele crpki. To će jamčiti visoki tlak.

Uvjeti temperature

Pumpa za pojačavanje tlaka može se koristiti samo za vruću ili hladnu vodu. Stoga, obratite pažnju na znak, koji je označen u stupnjevima.

Modeli booster pumpe

Sada razmotrite modele i značajke različitih vodenih pumpi koje se mogu koristiti za povećanje pritiska. Valja napomenuti da se cijene u svakoj zasebnoj regiji naše zemlje mogu malo razlikovati:

model

karakteristike

To je vrtložna pumpa koja se može ugraditi u stan višekatnice. Ima sljedeće tehničke parametre:

  • težina - 2,24 kg;
  • produktivnost - 8 l / min;
  • snaga - 0,09 kW;
  • radni tlak - 6 bar;
  • maksimalni izlazni tlak 0.3 bar;
  • automatski rad;
  • hlađenje se provodi na principu suhog rotora.

Koristi se za instalaciju u privatnoj kući:

  • težina - 2,8 kg;
  • produktivnost - 10 l / min;
  • snaga - 0,09 kW;
  • automatski rad;
  • princip hlađenja - mokri rotor.

Često se koristi za postavljanje u privatnu kuću za povećanje tlaka vode i za normalno funkcioniranje vodovodnih uređaja:

  • težina - 3,3 kg;
  • produktivnost - 14 l / min;
  • snaga je 0,12 kW;
  • automatski rad;
  • princip hlađenja - suhi rotor.

Može se postaviti i u privatnoj kući iu apartmanu:

  • težina - 2,7 kg;
  • snaga - 0,1 kW;
  • automatski rad;
  • princip hlađenja - mokri rotor.

  • snaga - 118 W;
  • maksimalna glava - 8 m;
  • potrošnja - 1,5 m3/ čak;

  • snaga - 90 W;
  • maksimalna glava - 9,5 m;
  • maksimalna brzina protoka - 2,1 m3/ čak;

  • snaga - 120 vata;
  • maksimalna glava - 9 m;
  • максимальный potrošnja - 1,5 m3/ čak;

Ova vrsta crpke može raditi u različitim načinima rada:

  • bez suhe zaštite;
  • s automatikom;
  • kada voda ulazi u crpku, ne uključuje se.

Video: značajke booster pumpi

Nezavisna montaža pumpe za nadtlak

Tehnologija montaže crpke za povećanje tlaka praktički se ne razlikuje od postavljanja konvencionalne cirkulacijske crpke. Radni proces sastoji se od nekoliko uzastopnih faza:

  1. Odabir pravog mjesta za pumpu i akumulator.
  2. Ugradnja hidroakumulatora.
  3. Ugradnja cijevi za spajanje.
  4. Pumpa za pričvršćivanje.
  5. Pumpa i akumulatori.

Takva crpka, zapravo, podsjeća na konvencionalnu pumpnu stanicu.

Dakle, rad se odvija ovim redoslijedom:

  • Prije svega, popravite pumpu za kućanstvo na odabranom mjestu, neki modeli crpki moraju biti montirani samo horizontalno, stoga svakako razmotrite ovaj parametar.
  • Устанавливаете akumulator.
  • S obzirom da je crpka postavljena na dovod vode, odmah nakon ulaska u kuću instalira se nepovratni ventil.
  • Već nakon što je linija spaja crpku za povećanje tlaka.
  • Zatim se poprečni dio spoji, a povratni ventil se također postavlja u smjeru iz crpke.
  • Preostala 3 izlaza na poprečnom dijelu bit će usmjerena na hidraulični akumulator, upravljački relej pumpe i prema izvorima vode.
  • Sve električne veze trebaju biti što je moguće uže.
  • Ovaj sustav može biti opremljen nepomičnim manometrom za mjerenje tlaka vode u sustavu.
  • Pojedinačni RCD se instalira na upravljački sustav (relej).

Načelo ove veze temelji se na sljedećem dijagramu:

Važno je uzeti u obzir neke nijanse ako radite u privatnom stanu. Na ulazu mora biti instalirana dizalica. Neposredno prije početka rada trebao bi biti blokiran. Prilikom ugradnje pumpe za pospješivanje, nemojte brkati smjer strelica, koji bi trebao biti usmjeren dalje od hrane.

Sve veze trebaju biti što je više moguće kako bi se izbjeglo propuštanje vode i pritiska. Zato pažljivo zamotajte svaki zglob. Ostale pojedinosti o radu za uređivanje nalaze se u predloženom video materijalu za ovaj članak. Naučit ćete kako instalirati opremu za pumpanje s automatikom na svoju ruku.

Dakle, razmatrali smo s vama pitanje povećanja pritiska u vodoopskrbnom sustavu s različitih strana. Naravno, sve se situacije ne mogu opisati. Ako imate neko drugo iskustvo na ovom području ili se sjećate drugih nijansi posla, svakako napišite komentare o ovom članku.

Video: ugradnja crpke radi povećanja tlaka

Dodajte komentar
