Samostalno postavljanje kliznih vrata

Ulazna vrata se danas mogu nazvati najpopularnija vrata. Prije toga, svatko nije mogao dobiti takav dizajn zbog visoke cijene obje armature i drugih elemenata takvih vrata. Danas je njihova cijena mnogo pristupačnija. Prednosti takvih vrata - praktičnost i izdržljivost. No, budući da je riječ o kompliciranom tehničkom dizajnu, bolje je osigurati instalaciju vrata stručnjacima. Ako ste sigurni u svoje sposobnosti, imate neke građevinske vještine i alate, a zatim instalirate klizna vrata vlastitim rukama neće biti ispunjene mnogim poteškoćama. Štoviše, možete se spremiti na iznajmljivanje stručnjaka. Glavna stvar koju trebate je uzeti u obzir tehničke zahtjeve, odabir komponenata, usklađenost s regulatornim opterećenjima i praćenje uputa. Pogledajmo pažljiviji postupak instalacije.

Elementi i komponente vrata

Zapravo, budući da imate sve što vam je potrebno za rad, lako ćete instalirati vrata. Posebno duboko znanje u gradnji ne trebate dovoljno temeljnih znanja, materijala i slijedeći preporuke stručnjaka.

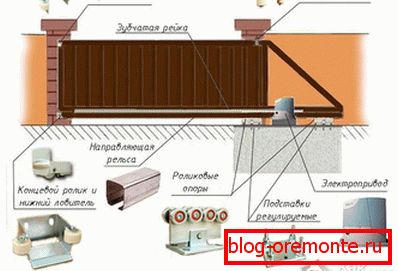

Za posao ćete trebati zalihe, ali glavni i važan dio elemenata - pribor, odgovoran za kretanje vrata. Sastoji se od:

  • kotač ili kotač s valjkom (2 kom.);
  • donji i gornji hvatač;
  • vodilica u obliku slova U;
  • zupčanik;
  • odvojivi krajnji valjak;
  • gornji držač s valjcima;
  • ploča za pričvršćivanje valjkastih kolica.

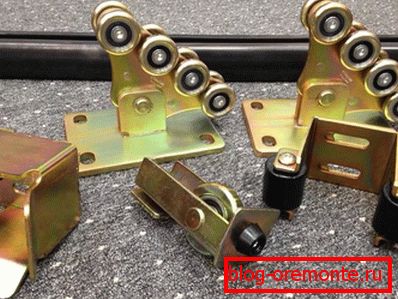

Prilikom odabira kvalitetnih armatura obratite pozornost na dokazane proizvođače, s obzirom na cijenu i kvalitetu proizvoda. Također možete zatražiti pomoć od stručnjaka koji će vam pomoći odabrati najbolju opciju.

Mnogo je lakše kupiti gotovi set vrata s svim potrebnim elementima koje morate samo sastaviti i instalirati na svoje mjesto. Ima posebnu instalacijsku instrukciju zahvaljujući kojoj možete jednostavno raditi sve potrebne radove.

Plan rada

Tada možete naučiti sve nijanse instalacije kliznih vrata u red. Prvi korak je odrediti opseg posla, uključujući:

  1. Skretanje i izrada temelja. Klizna vrata tipa su prilično teška, tako da ćete za glatko i pravilno raditi temelj.
  2. Ožičenje, ako želite da se vrata otvaraju neovisno o pogonu ili ako namjeravate instalirati video kameru na njih.
  3. Ugradnja valjkastih elemenata.
  4. Ugradnja vrata na mehanizam za valjanje. U ovoj fazi, trebate objesiti vrata bez podešavanja.
  5. Pričvršćivanje hardvera koji hvata vrata.
  6. Završna prilagodba vrata.
  7. Povezivanje automatizacije, ako je osigurano.

Ako želite da vaša vrata dugo i bez prekida poslužite, morate strogo pridržavati se plana i pažljivo pratiti upute nakon svakog koraka.

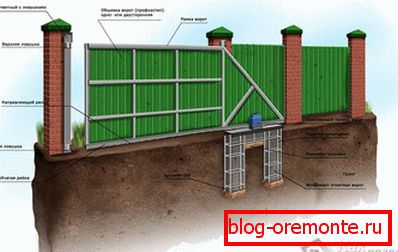

Skretanje i priprema temelja

Prva stvar koju trebate napraviti pripremni rad za temelje uređaja. Počnite s planiranim rovovima. Da biste to učinili, slijedite ove savjete:

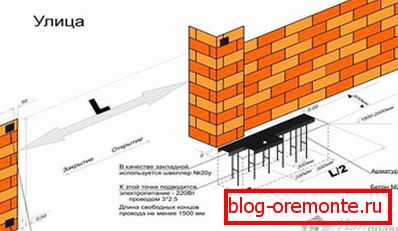

  1. Od granice pristupnika, povucite udaljenost koja je pola širine cijelog prolaza. Na primjer, širina prolaza je 4 m, a duljina temelja će biti 2 m od granice.
  2. Širina rova ​​ovisi o širini strukture same vrata. Na primjer, širina vašeg vrata je 20 cm, onda morate kopati rov dubine 10-15 cm u dva smjera, tj. 40-50 cm.
  3. Dubina je predmet kontroverzi za profesionalce. Neki kažu da je važno produbiti rov ispod razine zamrzavanja, drugi - da ovaj faktor uopće ne utječe na buduće temelje. Prema prvom, temelj bi trebao ići duboko u 1-1,5 m, prema drugom, 0,5-0,7 m će biti dovoljno. Koje dubine odabirete, a posebno svoju odluku. Preporučujemo da to ne više od 1 m.

Nakon što odlučite o veličini, iskopajte jarak na pravome mjestu lopatom. Trebali biste dobiti isti kao na donjoj slici.

Pripremite hipoteku

Da biste napravili hipoteku, trebat će vam:

  • širina kanala 18-20 cm (može se zamijeniti kutom iste dimenzije);
  • spojnice O 12-15 mm;
  • stroj za zavarivanje.

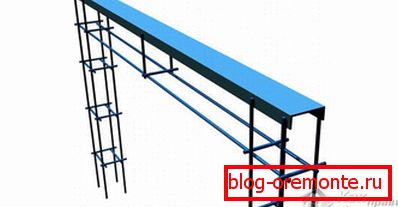

Polaganje element je konstrukcija od kanala i spojnih elemenata koji će u budućnosti biti postavljeni u rovu i bit će betonirani. Uzmite metalni kanal i izrežite ga na duljinu cijelog rova. Ako je 2 m, tada bi kanal trebao biti dugačak 2 m. Nakon toga treba spojiti armaturu kako bi se stvorio metalni okvir. Duljina šipki armature bi trebala biti veća od dubine rova ​​za 5-10 cm, tako da se može utopiti u tlu. Kako ćete točno zavariti armaturu ovisi o vama, ovdje nema ograničenja, može se kuhati u koracima od 15 cm. Glavna stvar je da je okvir jak, ima vertikalnu bazu, koja je povezana jastukom.

Umjesto elemenata, možete uzeti drugu vrstu metalnih proizvoda, na primjer, kutove.

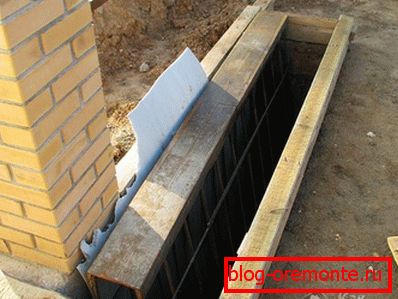

Kad je okvir spreman, može se instalirati u rov. Ali prije toga, dno jame trebao bi biti popunjen pijeskom ili sitnim šljunkom i utisnutim dolje jastuk za temelj Visina 5 cm Isperite armaturu tako da je površina kanala u ravnini s površinom ceste. Pomoću razine konstrukcije postavite okvir savršeno glatkom. Ako postoji jaka predrasuda na obje strane, uklonite okvir i stavite pijesak na to mjesto. Ako hipoteka bude postavljena neravnomjerno, to će spriječiti ispravno kretanje vrata.

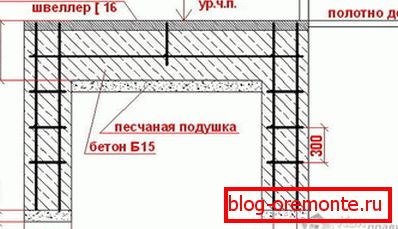

Temelj mora biti u ravnini s cestom. Zemljani razmak može biti ne više od 5 cm, tako da zimi nemate problema s uporabom.

Električno ožičenje

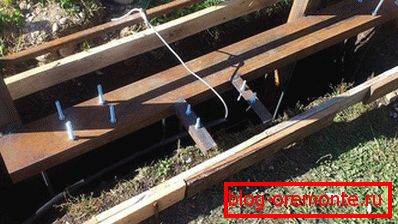

Ako će vaša vrata biti opremljena automatskim sustavom otvaranja i zatvaranja vrata, ili ih morate instalirati. video nadzor, morate voditi brigu o polaganju električnih kabela. Moraju se izvoditi neposredno prije zalivanja temelja. Kabel je smješten u posebnu valovitu cijev i položen u konstrukciju temelja. Morate unaprijed odlučiti o mjestu gdje će pogon biti instaliran i voditi žice tamo. Slobodne krajeve žica treba izvesti iznad razine podruma za 1-1,5 m. Kako bi sve sami učinili, pogledajte dijagrame i crteže električnih ožičenja za klizna vrata.

Temeljno lijevanje

Čim ste postavili ožičenje, hipotekarni element može biti izlio betonsku smjesu. Za to će vam trebati cement марки М400, песок и щебень. Пропорции следующие: на 1 кг cementа нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:

1+3+4=8

8/2=4

Итого получается 4 л воды на 1 кг cementа, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею. Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания. На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.

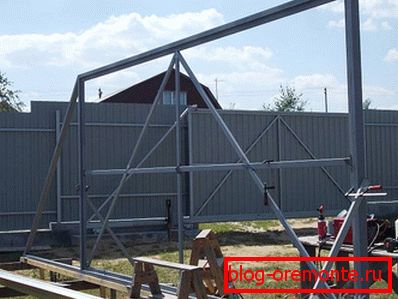

Sklop vrata

Da biste napravili okvir za vrata, morate imati vještine za rad stroj za zavarivanjejer svi elementi moraju biti zavareni. Ako nemate iskustva u zavarivanju, možete zatražiti pomoć od svojih prijatelja ili u posebnoj radionici gdje će prema vašim crtežima napraviti okvir vrata.

Da biste napravili okvir vrata, morate kupiti profile cijevi. Njihova će veličina odgovarati željenoj veličini vrata. Postoje mnoge varijacije dizajna koje možete napraviti. Glavna stvar je odabrati pravu, rezati cijevi potrebne veličine i izvesti zavarivanje. Stručnjacima se savjetuje da kuhaju okvir tako da su horizontalni crossbars na vrhu vertikalnih cijevi. Zbog toga ćete spriječiti koroziju, samo trebate blokirati horizontalne cijevi. Kada je konstrukcija spremna, spojevi se moraju očistiti i okvir prekriti zaštitnom bojom.

Ako je vaša vrata veća od 1,5 m, kako bi ojačali strukturu i spriječili progib, potrebno je zavariti poprečne komade u koracima od 50 cm.

U istoj fazi, vodič U-oblika snopa treba biti zavaren na dnu cijevi, zbog čega vrata će biti premještena. Nakon toga, okvir je obložen profilnom pločom.

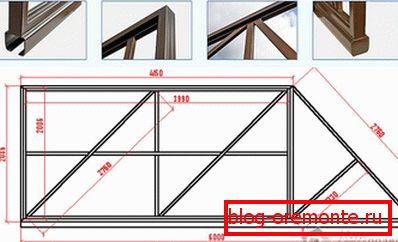

U nastavku je prikazana jedna od mogućnosti za izradu okvira portala.

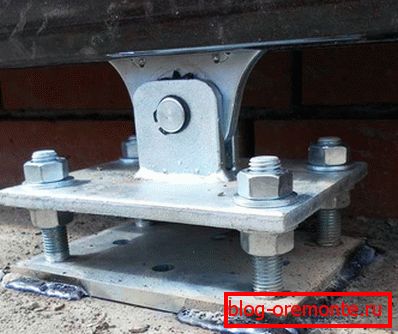

Ugradnja valjkastih kolica na kanal

Roller kolica mogu se nazvati najvažnijim mehanizmom, budući da moraju izdržati opterećenje cijele strukture, stoga ih se treba pouzdano pričvrstiti na kanal. Ploča za montažu valjaka mora se zavariti na kanal. Učiniti sve što je moguće glatko i na istoj ravnini tako da se vrata mogu slobodno kretati. Da biste ih postavili ravno, možete koristiti laserski pokazivač ili zategnuti kabel. Druga je mogućnost nacrtati paralelnu liniju na temelj, koja će biti tangentna linija do ruba ploče. Zavarite ploču treba biti u sredini kanala. Da biste to učinili, povucite 15 cm od ruba, bliže otvoru i pričvrstite prvu ploču. Druga ploča postavljena je na 10 cm od suprotnog ruba.

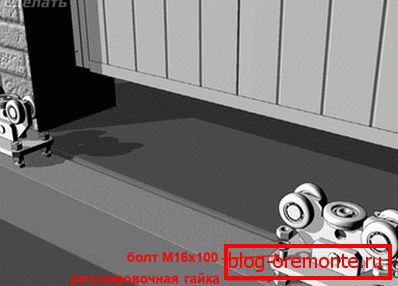

Sada morate popraviti kolica za valjkanje na tanjuru. Obično su povezani vijcima i maticama. Držite ih čvrsto i postavite vrata. Provjerite glatkoću staze, poduzmite kontrolu mjerenja i prilagodite položaj ležajeva valjaka kako bi vrata bila savršeno glatka. Da biste to učinili, možete koristiti kabel koji se mora povući duž linije otvaranja vrata, na udaljenosti od 20 cm od površine i 3 cm od drugog stupa. Kabel će poslužiti kao smjernica koja će savršeno razotkriti vrata.

Ugradite gornju bravu

Tako da kada se vrata kreću, oni se ne iseljavaju, na vrhu pola je ugrađena bravica ili vodilica. On će zaustaviti vrata i ne dopustiti im da utječu na jake vjetrove. Da biste to učinili, na nosaču treba napomenuti rupe za montažu. Sve ispravno izmjerite tako da gornji okvir bez prepreka može ući u držač.

Na stupu morate postaviti nosač za montažu vodilice. Ako ga popravite u beton ili opeku, koristite sidro s promjerom svornjaka od 10 mm. Ako ga pričvrstite na metal, postavite posebne vijke. U slučaju kada se nanosi zavarivanje, potrebno je ukloniti valjke.

Nakon popravljanja brave, provjerite. Vrata bi trebala hodati glatko, držati se uspravno, a valjci bi ih trebali držati čvrsto.

Stripovi su različiti, valjak ili u obliku konvencionalnog nosača. Koji uređaj odabrati - svoju odluku.

Završni valjak i utikači

Dno na kraju vodilice U-oblika, u prednjem dijelu, potrebno je popraviti uklonjivi krajnji valjak koji je umetnut u profil. Jednostavno se pričvršćuje s vijčanim spojem. Na suprotnoj strani morate instalirati čep (kapu) ili isti isječak.

Takav valjak je potreban, tako da kada se vrata zatvore, vodilica se rotira na hvatač koji se nalazi na dnu, koji će biti montiran na polu s druge strane. Tako možete smanjiti opterećenje na nosivim pločama koje drže valjke na temeljima. Čepovi ili čepovi su prepreka za snijeg, kišu, prljavštinu i ostatke koji mogu ući u vodilicu. Ako ne, onda kolica može brzo nestati, a vrata se neće otvoriti glatko i jednostavno.

Vrh i dno trap mount

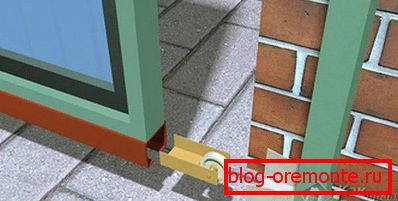

Da biste osigurali donju i gornju zamku, morate zatvoriti vrata dok se ne zaustavi. Na stupu označite mjesta na kojima završava okvir vašeg vrata. Na ovom mjestu, gore i dolje, morate osigurati hipoteke na koje će se privući lovci. Ovisno o hipotekama, mogu se pričvrstiti zavarivanjem ili zasunom.

Zamke će ublažiti kontakt okvira vrata s potpornim valjcima, kao i smanjiti otpuštanje strukture u jakim vjetrovima. Donji hvatač se također koristi za smanjenje raspadanja okvira, što se može pojaviti nakon dugog rada vrata. Na kraju, provjerite je li vaša vrata ispravno instalirana. Otvorite ih i zatvorite nekoliko puta, provjerite je li tečaj glatki i ravnomjeran.

Ugradnja i spajanje automatizacije

Ako želite da se vaša vrata automatski zatvore i otvore, morate kupiti posebnu opremu i instalirati ga.

Prije svega, instalacijsku ploču na koju će pogon biti povezan treba zavariti na traku kanala. Obično je takva ploča uključena. Za zavarivanje možete koristiti profilne cijevi, koje su zavarene na kanal, a zatim je ploča zavarena na njih. Nakon toga, sam motor se instalira na bazu i fiksira pomoću vijaka, koji su također uključeni. Imaju vijke za podešavanje zahvaljujući kojima se motor može podesiti prema gore ili dolje, lijevo i desno.

Ostaje samo zavarivanje nosača zupčanika na okvir U-oblika. Trebat će strpljenje i točnost, jer se letvice moraju zavarivati ​​tako da su u cjelini. Zatim, kada vozite, nećete čuti druge udarce vrata. Zatim prilagodite pogon tako da lako pokreće vrata u akciju. Ostaje samo konfigurirati mehanizam prema uputama proizvođača.

To je sve, nakon svih manipulacija koje su vam vrata spremna za rad. Možete se ponositi na sebe, jer ste sami mogli napraviti takav sjajni posao. Ispravno instalirana vrata bit će prilično pouzdana, a njihov će životni vijek biti ugodno.
