Sendvič za instalaciju dimnjaka to čini sami

Ime sendvič dimnjaka je zbog karakteristika uređaja njihove cijevi, što je kombinacija unutarnjih i vanjskih kanala sa slojem toplinske izolacije postavljene između njih. Svi oni koji bi željeli naučiti kako spojiti sendvič cijev treba svakako biti upoznati s njihovim dizajnom.

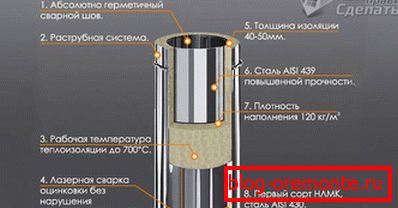

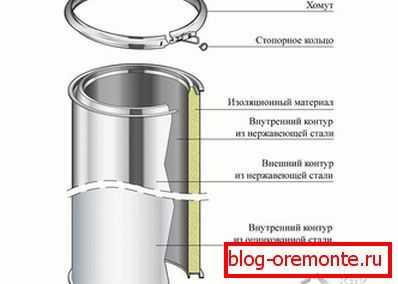

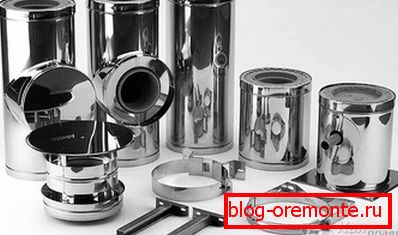

Izgradnja dimnjaka

Glavne razlike između dimnih proizvoda različitih proizvođača odnose se na tehničke karakteristike kanala cijevi i vrstu materijala koji se koristi kao trake za toplinsku izolaciju.

U većini proizvoda ove klase, unutarnja cijev je izrađena od nehrđajućeg čelika, dok je materijal za vanjski kanal cijevi obično skuplji od bakra ili mesinga. Osim toga, te se strukture razlikuju u promjeru njihovih konstitutivnih cijevi, kao i debljine izolacijskog sloja. Dimnjaci u različitim verzijama mogu se također razlikovati prema temperaturnim uvjetima u kojima se odvija njihova normalna radnja.

Mineralna vuna koja svojim fizičkim karakteristikama sliči poznatim azbestnim vlaknima, koristi se kao izolacija u sendvič konstrukcijama.

Debljina brtvila za izolaciju od vruće vune može biti od 30 do 60 mm, što osigurava potrebnu strukturnu stabilnost učincima agresivnih sredstava i povišenih temperatura.

Nedvojbene prednosti sendvič dimnjaka uključuju slijedeće svoje izvanredne osobine:

  • smanjujući vjerojatnost kondenzacije na minimum;
  • nisko onečišćenje dimnjaka s čađom;
  • povećana razina zaštite od požara;
  • atraktivan dizajn;
  • lagani dizajn.

Jednostavnost konstrukcije dimnjaka tipa sendviča uklanja potrebu za temeljem, što je još jedna potvrda nedvojbenih prednosti.

Priprema za ugradnju

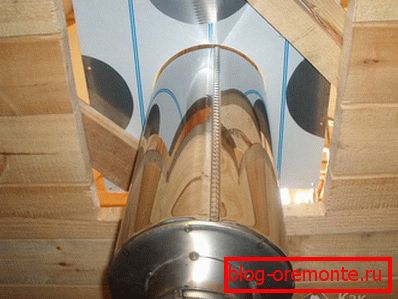

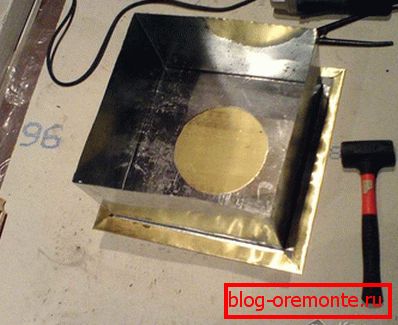

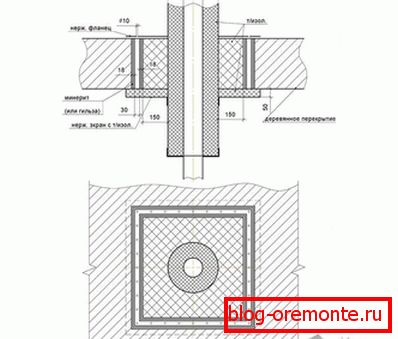

Pripremne mjere u ovoj situaciji se svode na zaštitu prolaza dimnjaka kroz međusobne preklapanja. Za sigurno postavljanje cijevi u takvim područjima koristi se poseban strukturni element (tzv. "Cjevovod") čiji postupak instalacije je sljedeći:

  1. Prije ugradnje mlaznice mora se pažljivo pripremiti (prekriven vanjskim slojem izolacijskog materijala smještenom duž zidova).
  2. Nakon toga se unutarnja šupljina mlaznice izolira i priprema za ugradnju. U tu svrhu najprije se izrađuje oznaka mjesta polaganja u strop, a zatim se otvara otvor veličine.

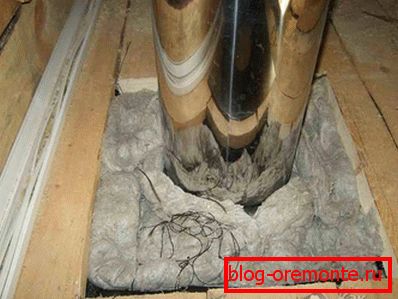

  3. Odmah nakon toga, u zoni kontakta mlaznice s preklapanjem, postavlja se vanjski izolacijski sloj, nakon čega se sama mlaznica montira.
  4. U svrhu dodatnog uklanjanja topline između cijevi i glavne cijevi, potrebno je osigurati mali zračni raspor.

Spajanje dimnih elemenata u mjesta prolaza kroz strop strogo je zabranjeno.

Montaža dimnjaka

Značajke instalacije дымохода сэндвич своими руками мы предлагаем вам рассмотреть на примере хорошо известной большинству строителей двухконтурной системы.

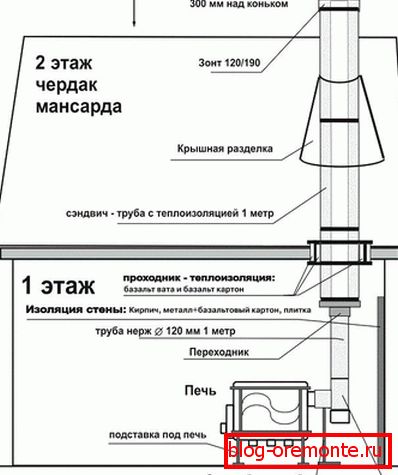

Ugradnja strukturnih elemenata izrađena je odozdo prema gore, tj. od izvora topline prema izlazu dimnjaka.

Prilikom montaže, sljedeći dio unutrašnje cijevi je umetnut u već montirani dio, dok je vanjska zaklopka jednostavno stavljena na prethodnu. Takav postupak za sastavljanje konstrukcije omogućit će vam da zaštitite dimovodni kanal od ulaza strane vlage u nju.

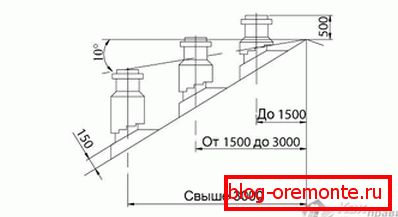

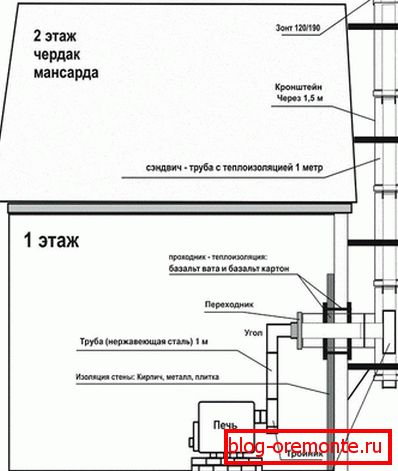

U svemu tome treba dodati da se tijekom instalacije dimnjaka "sendviča" može odabrati jedna od mogućnosti postavljanja izlaznog dijela iznad krova.

Značajke instalacije

Kod ugradnje dimnjaka tipa koji se razmatra, potrebno je uzeti u obzir niz značajki sljedećeg plana:

  1. Brtvljenje glavnih kanala osigurava se posebnim brtvilom dizajniranom za temperaturu od 100 stupnjeva.
  2. Za pouzdano pričvršćivanje svih konstrukcijskih elemenata (cijevi, zavojnice, itd.) Koriste se stezaljke posebnog oblika. Za fiksiranje baze dimnjaka na zid, koriste se tipični zagradci, obično instalirani svaka dva metra.
  3. Duljina vodoravnih dionica konstrukcije dimnjaka ne bi smjela biti veća od 1 metra.

Kako bi se osigurala mogućnost redovitog čišćenja cijevi od nakupljenih tijekom rada dimnjaka trebao bi biti opremljen posebnom rupom s vratima (tzv. "Revizija").

video

Detaljne upute za instaliranje sendvič dimnjaka i njegove značajke, vidi sljedeći video:
