Sjenica od metala sa svojim rukama

Metal vidikovac je izdržljivi i pouzdani dizajn koji, pod uvjetom da pravilno uređenje, dizajn i planiranje, biti će savršeni dodatak džahi. Danas je razvijen veliki broj tipova i oblika metalnih konstrukcija. Stoga, da biste pronašli odgovarajuću opciju, nećete biti problematični. Iako tržište nudi gotove planove za sjekire, ne zaboravite da izradu metalnog vidikovca sa svojim rukama neće samo uštedjeti vaš obiteljski proračun nego i uživati ​​u plodovima vaših ruku. Predlažemo vam da proučite vodič za izgradnju sjenice.

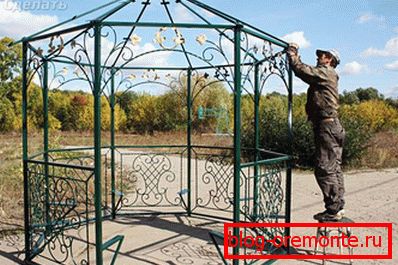

Vrste i metode montaže

Sjenica može biti izrađena od različitih oblika - pravokutnog, kvadratnog, heksagonalnog, oktaedarskog, okrugla. Osim toga, metalnu vidikovicu možete instalirati na dva načina:

  1. Cijevi su betonirane u zemlju. Nakon što se beton stvrdne, cijela konstrukcija sjenice zavarena je na stupove. Na određenoj udaljenosti od tla, napravljen je donji remen, na kojemu je podignuta podnica. Također je moguće postaviti ploče za popločavanje na podnožju ili betonirati mjesto. Za takvu sjenicu ne treba temelj.
  2. Napravljen je plitak dubina vrpca ili stupca. Sam se okvirni okvir izrađuje odvojeno. Postavlja se na već završeni temelj i pričvršćuje se sidra.

Koja od tih tehnologija je praktičnija? Ako govorimo o pouzdanosti i kvaliteti pričvršćivanja, tada je prva opcija praktičnija jer su postovi čvrsto fiksirani u betonu, a ta je mogućnost jeftinija. Nema potrebe za stvaranjem temelja. No, s druge strane, ova je opcija prikladnija samo za ljetno razdoblje. Nema zimi da nema poda, stoga je druga opcija bolja, budući da je moguće izgraditi zatvoreni metalni sjenica.

Metode povezivanja

Uglavnom su metalni proizvodi sastavljeni zavarivanjem. Ova metoda instalacije je pouzdana i brza. Međutim, ako trebate izgraditi sklopivi sjenicu, njegovi pojedini moduli spojeni su vijcima. Obično su takvi lukovi prekriveni tendom ili se izrađuju lagani krovovi. Svi elementi strukture - ograde, krovišta i ustaju se vrlo brzo skupljaju. Prednost takvog sjenica je da ne zahtijeva mnogo prostora za pohranu.

Što metal radi

U većini slučajeva metalni lukovi izrađeni su od oblikovane cijevi. Debljina njezinog zida ne smije biti manja od 2 mm, ali ne previše debela. Ako se planira koristiti okrugle cijevi, zid treba biti sličan. Za razliku od profila, okrugle cijevi su jeftinije. Ali, kada radite s njima, potrebno je vještine, jer je dovoljno visoka kvalifikacija zavarivača potrebna za zavarivanje okrugle cijevi s lijepim i izdržljivim šavom.

Iako se prvenstveno upotrebljavaju čelične cijevi, često se koriste, posebno za sklopive konstrukcije od drva, aluminijski profili. Kao rezultat toga, sjenica će biti mnogo lakše, ali po cijeni skuplje.

Nudimo upoznavanje s procesom izrade metalnih gazeta u obliku cijevi.

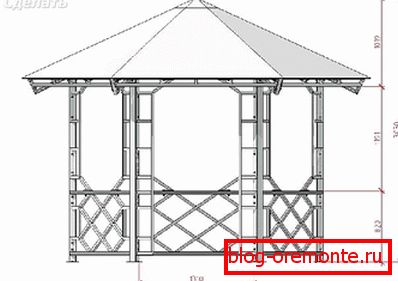

Izračunavanje materijala i veličine sjenice

Prije svega, morate kupiti materijal. Za sjekira za stalak trebaju sljedeće profilne cijevi:

  • 50 - 50 mm ako se na krovu stavi škriljevac, šindre, metalni ili profesionalni listovi;
  • 75 - 75 mm ako crijep odgovara pločici ili škriljevcu.

Za skakače moguća je tanji profil: 50 - 50 mm - maksimalno, minimalno - 20 - 30 mm. Ako namjeravate izgraditi veliku vidikovac, onda je, dakle, bolje uzeti veći dio profila i obrnuto. Također uzeti u obzir težinu materijala koji će biti obloženi okvirni okvir.

Da biste napravili četvrtastu metalnu sjenicu, veličine od 3000 do 3000 mm s visinom od 2200 mm, trebat će vam takav skup materijala:

  • cijevi za 12 m - 50 ± 50 ± 2 mm;
  • profilna cijev za skakače u tom imenu: 30 m - 40 - 20 - 2 mm, 6 m - 20 - 20 - 2 mm i 14 m - 40 - 40 - 2 mm.
  • metalne trake od 2 m 20 - 4 mm.

Podrobna uputa: označavanje i ugradnja stupova

Od površine tla na gradilištu uklonite plodni sloj tla. Ako voda izlazi dobro, jama je ispunjena pijeskom i tlom, po mogućnosti bez vegetacije. Ako je tlo uglavnom glina, tada se izlije i glina.

Zatim se postavlja jama za ugradnju cijevi do dubine od 90 cm. U nju ugradite cijev, napunite ga gomilom velikih dijelova ili građevinskim otpadom. Nakon toga poravnajte stupce nosača okomito. U ravnopravnom položaju, treba ih popraviti, a zatim nastaviti s betoniranjem.

Ako se M400 cement koristi za betoniranje, u mjerenju od 3-4 dijela dodaje se pijesak. Istodobno, beton mora biti tekući kako bi se napunila cijela jama prekrivena kamenom.

Za rad s metalima vrlo je prikladno koristiti razinu ili vodu s magnetom. Mjerni objekt postavite na pravo mjesto i bez ikakvih problema izloži stupac podrške po razinu.

Druga mogućnost za proizvodnju temelja je ugradnja blokova na kojima će se ugraditi vidikovac. S ovom izvedbom, struktura će se podići s razine tla. Blokovi su ugrađeni nužno u uglovima i na stupnjeviti način u sredini. To će spriječiti curenje cijevi. Kada je rub 50 mm 3 m cijevi bez potpora. Blokovi su poravnani vodoravno. Da biste to učinili, možete voziti u uglovima krakova i povući niz između njih.

Sve ove poteškoće s ugradnjom nosača mogu se izbjeći ako su stupci potpore jednostavno betonirani u zemlju. Ali u ovom slučaju, donji remen treba biti zavaren na razinu.

Sustavi i donji remen

Kada su blokovi instalirani, odgovarajuće cijevi se polažu oko perimetra. Za dno trake je dovoljno cijevi 50 - 50 mm, ali može biti više. Provjerite vodoravnu razinu cijevi. U kutovima zavarenog materijala. Nakon toga, za postavljanje poda ploča, zavarite jastučiće iz cijevi od 40 × 20 mm.

Sve cijevi moraju biti napunjene. Posebno pažljivo postupajte s mjestima zavarivanja.

Kako bi mogli stajati uspravno u punoj visini u sjenici, stalci su izrađeni s visinom od 2.200 mm. Kako bi stalak imao potrebnu krutost i da stoje čvrsto, morate zavariti nosače montaže s metalne trake, kao što je prikazano na slici.

Postavljajući stalak na razinu, pričvrstite stezaljke i zavarujte ih zavarivanjem. Također upalite cijev na podnožju.

Ograda i vrh obloge

U našoj sjenici, visina ograde će biti jednaka 900 mm. Dizajn možete napraviti bez ograde - nije važno, na primjer, čvrsta šava od polikarbonata. Za srednji remen (za ogradu) i na vrh koristi se cijev s presjekom od 40 × 20 mm. Tako da je krutost između donjeg pribora i ograde dostatna, možete zavariti vertikalne nosače od 950 mm od iste cijevi.

Napravimo krov

U našem slučaju, krov sjenice će biti prekriven šindrama. Za to je izvedena drvena konstrukcija. Za okvir koristi snop 75 ~ 40 mm. Za podmetanje pod crijepom, možete koristiti zidne obloge. Za više prikaza pogleda na dno, zidne oplate mogu biti zamijenjene šperpločom otporne na vlagu.

Na otvorenom kraju cijevi profila čeki komad drva ne manje od 100 mm duboko na stalak. Iznad bi trebao ostati duljina do 70 mm. Na ove prometne gužve provodit će se rogeri. Stoga se prometne gužve mogu rezati u korijenu i na željenom kutu.

Druga mogućnost pričvršćivanja rogova je zavarivanje metalnog kuta pod određenim kutom krova na stupove. Na uglu se provodi bušotina kroz koju će biti pričvršćena zračna greda.

Raftovi su izrezani u iznosu od 4 komada. 2,5 m. Svi grede su spojeni na jednom mjestu. Može ih se srušiti noktima ili vijcima. U isto vrijeme, trag oko kutu, za to su krajevi grede podrezani na kut. Za bolju pouzdanost, grede se mogu međusobno spojiti s nehrđajućim kutom.

Prije postavljanja rogova, tretirati ih antiseptik protiv truljenja. Također se mogu tretirati bojom i lakom ili bojom u bilo kojoj boji. To će uvelike pojednostaviti rad, jer neće biti potrebno učiniti sve to na visini.

U središtu gornjeg sigurnosnog poprečnog sigurnosnog poprečnog nosača. Od njega se okomito postavlja nosač prema gornjim rešetkama nosača. To će značajno poboljšati dizajn krova. Nakon instalacije i pričvršćenja rogova, možete napraviti sanduk, a šperploča ili obloge položi se na vrh. Posljednji dodir u rasporedu krova bit će polaganje šindre. Njeno polaganje obavlja se odozdo prema gore i noktima s malim noktima.

Završno završavanje

U posljednjoj fazi podnice su izrađene od ploče od 70 - 40 mm. Potrebne su male praznine između ploče, što će omogućiti da se drvo nabrekne s promjenama vlage. S obzirom na to, podna ploča nije preporučljiva za podove u sjenici. Što se tiče strane vidikovca, za njegov ukras, možete koristiti različite opcije. Na primjer, zavarivanje kovanje elementi, zatvorite ograde s polikarbonatom, itd.

Dakle, naučili smo kako izraditi sjenicu iz metala pomoću cijevi. Ako imate svoje iskustvo u obavljanju takvih radova, ostavite komentare na kraju ovog članka. Također vam mogu pomoći crteži. Počevši od njih, možete dizajnirati metalnu sjenicu.

video

Dodatne upute za izradu metalnog vidikovca nalaze se u videu:

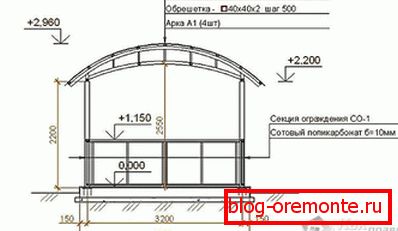

sheme

Ove sheme će vam pomoći da sami dizajnirate pergolu:

foto
