Ugradnja cijevi za grijanje to čini sami

Nezavisna montaža cijevi za kućnu grijanje je prilično teška, ali vrlo izvediva. Osnova rada je zavarivanje pojedinih dijelova cijevi u cjelokupni sustav grijanja, priključivanje radijatora i kotao za grijanje. Za zavarivanje metalnih cijevi, morat ćete koristiti usluge zavarivača. Ovaj postupak obećava nepotrebne troškove, kao i dim i čađu od zavarivanja u stanu. Pa, ako odlučite instalirati cijevi za grijanje vlastitim rukama, koristite polipropilenske cijevi za rad.

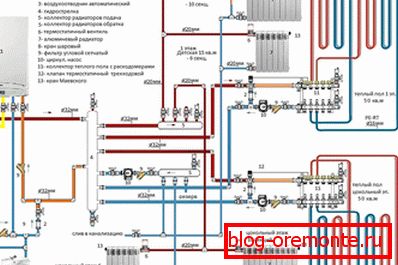

Distribucija cjevovoda

Iz ispravnog usmjeravanja cjevovoda ovisi o izvedbi vašeg sustava grijanja. Postoje različite sheme sustava grijanja, ali postoje dva, najpopularnija:

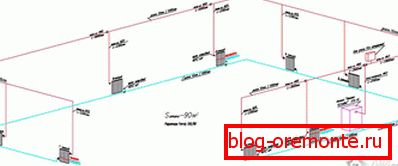

Top sustav prolijevanja vode vrlo korisno za njegovu neovisnost od prisilne cirkulacije vode. Voda grijana u kotlu će ustati kroz cijev na gornju točku i kroz cjevovod spustiti kroz radijatore na donju (povratnu) cijev. Iz povratne cijevi voda se vrati u kotao za grijanje. Za rad ovog sustava, cjevovod je montiran na razini. Potrebno je da se od izlaza kotla u smjeru njezina ulaza, tijekom cjevovoda došlo do lagane pristranosti za proizvoljnu cirkulaciju vode.

Takav sustav je koristan jer ne zahtjeva postavljanje pumpe za cirkulaciju vode. Uštedjet ćete struju, a kad je isključen, sustav grijanja i dalje radi. Nedostatak sustava leži samo u nedostatku estetike. Gornja cijev se koristi s većim promjerom nego u sustavu s nižim izlivom. Takav cjevovod je teže sakriti u zidu. Osim toga, uštedu na struju i kupnju crpke, preplatit ćete za povećanu potrošnju energije koja se koristi za kotlove.

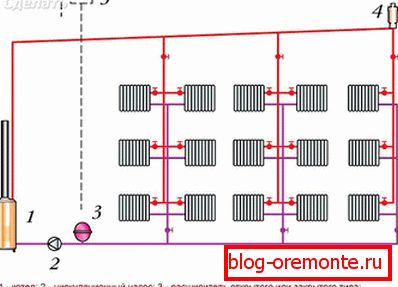

Sustav za prolijevanjem vode omogućuje upotrebu plastičnih cijevi malog promjera. Kruženje vode u cjevovodima osigurat će pumpu. Ovakav tip sustava ima veću učinkovitost od onoga što je gore opisano.

Prednosti ugradnje cjevovoda uključuju polaganje tanke plastične cijevi ispod poda zgrade i spajanje na sustav podnog grijanja. Radiatoru ispod poda dobit će dvije male duljine cijevi za spajanje. Nedostatak ovog sustava je njegova ovisnost o pumpi. Električna struja bila je isključena ili je crpka prekinuta - ne možete koristiti sustav grijanja.

Instalacija cjevovoda

Sav posao počinje s planom za sustav grijanja. Ako odlučite instalirati sustav grijanja od polipropilenskih cijevi, vježbajte zavarivanje spojeva na nepotrebnim komadima cijevi. To će vas spasiti od nepotrebnih brakova na poslu. Na temelju plana, dobiti potrebni broj polipropilenskih cijevi, spojeva, slavina, lemilica.

  • U zidovima i stropovima zgrade u kojima će cjevovod proći, probijte rupe kroz perforator.
  • Koristeći škare za rezanje cijevi, rezati potrebnu veličinu komada, na rubovima, uklonite malu širinu, za bolji ulaz cijevi na spojnicu. Na armiranoj cijevi, očistite rub folije na udaljenosti od dubine ugradnje. Ojačana cijev, prekrivena plastikom na vrhu, ne treba biti oduzeta.
  • Zagrijati lemljenje i pripremiti za lemljenje. Izračunajte tako da većina konstrukcije lemljenja izvodi na stolu. Zid bi trebao imati posljednje točke za lemljenje za spajanje cijele strukture. Ovakav način ugradnje olakšat će vaš rad i nećete biti u neugodnom položaju s lemljenim lemilom na podu za lemljenje svakog spoja cijevi.

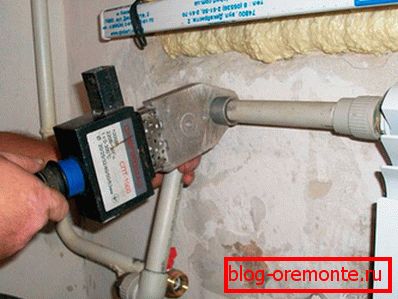

  • Umetnite rub cijevi u lemljenje na jednoj strani i istodobno na drugu stranu. Zagrijte na 260°C. Izvadite praznine iz lemljenog lemda i spojite ih umetanjem cijevi u spojnicu. Ako osjetite naglasak na zid, ne stavljajte više pritiska na cijev. Inače, stisnuti rub može smanjiti promjer prolaza. Nakon nekoliko sekundi praznine su zalužene. Za lemljenje cijevi različitih promjera potrebno je vaše vrijeme, koje se može naći u ovoj tablici:

  • Nakon lemljenja svih mogućih dijelova na stolu, postavite obradke na svoje stalno mjesto i pričvrstite cijevi u posebne držače. Zatim ćete morati zalijevati sve težine na jedan cjevovod.
  • U sljedećem koraku nastavite s povezivanjem s radijatorima sustava. Preporučljivo je postaviti kuglasti ventil na svaki ulaz i izlaz hladnjaka. Kada jedan radijator ne uspije, moći će se isključiti slavine, a cijeli sustav grijanja nastavit će raditi. Prilikom ugradnje slavina, zategnite sve veze s navojem FUM traka. Uvrnite vijak u ventil od navoja do plastike i lijepljenje na zajednički cjevovodni sustav. Ali ova vrsta veze bit će jednodijelna. Da biste zamijenili radijator, morat ćete rezati cijev, a zatim ponovo lemiti. Da biste izbjegli takav problem, postavite odvojivu vezu između priključka i slavine - američkog.
  • Potpuno gotov sustav grijanja puhati kompresor, usmjeravajući protok zraka u gornju cijevnu opskrbu. Zrak mora proći neometano kroz cijeli cjevovod i radijatore i izaći u donju cijev - povratnu cijev. Ako zrak ne prođe, to znači da ste tijekom procesa lemljenja sklopili brak i zalili prolaz kroz cijev. Ne postoji ništa što možete učiniti, potrebno je sjeći cjevovod na mjestima i potražiti neispravno lemljenje.
  • Nakon uspješnog ispitivanja spojite cijevi na crpku i bojler. Imajte na umu da se kotao mora nalaziti na najnižoj točki cijelog cjevovodnog sustava iu zasebnoj sobi. Spajanje čine sve iste spojeve s prijelaznim navojem na plastiku.
  • Pumpa vodu u sustav, ispustite zrak iz radijatora i provjerite sve spojeve.

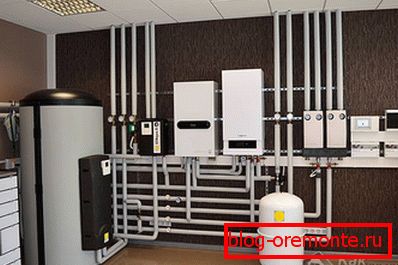

Nakon toga, vaš sustav grijanja je spreman za rad, možete uključiti crpku i ponovno pokrenuti bojler. Polipropilenske cijevi će vam osigurati visoku kvalitetu rada sustava najmanje 50 godina.

video

U ovom videu stručnjak će podijeliti svoje znanje i reći vam kako instalirati sustav kućnog grijanja vlastitim rukama:
