Ugradnja klima uređaja: ručno

Postupak ugradnje klima uređaja može se podijeliti u dvije faze: priprema, tj. Odabir mjesta i, zapravo, instalacije. Naravno, važno je sve učiniti ispravno, u skladu s tehničkom dokumentacijom.

Samostalni rad će zahtijevati određene alate. Na primjer, potrebna je posebna crpka za evakuaciju uređaja. U slučaju produljenja freon linije, potrebno je povećati volumen rashladnog sredstva.

Odabir lokacije

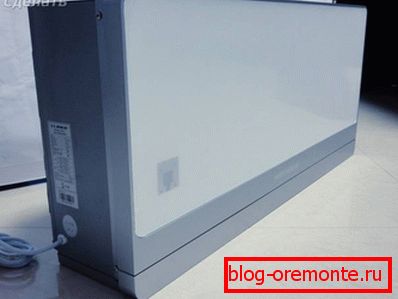

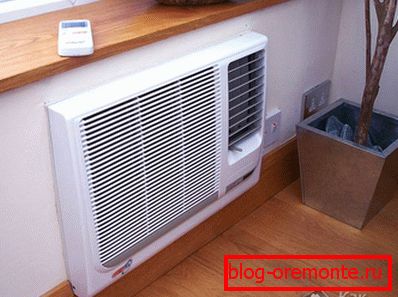

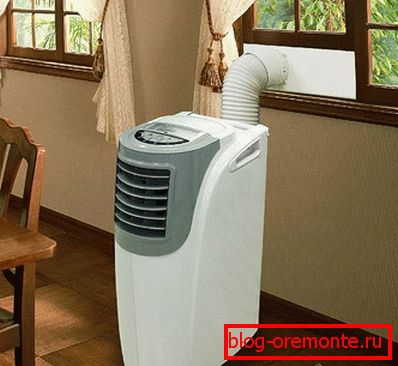

Instalacijska točka ovisi o specifičnoj vrsti klima uređaja: prozoru, mobilnom, podu ili podijeljenom. Područje na kojem će se hladiti i unutarnja stvar. Bolje je ne usmjeriti ga na mjesto gdje ljudi često sjednu, tj. Na sofama, stolovima i krevetima.

Unutarnja jedinica, poželjno je što je moguće bliže pragu. Ulazne stijene, stropovi i podovi za slobodan prolaz hladnog zraka trebali bi biti 15, 30 i 150 cm.

Vanjski modul je montiran van prozora ili desno od njega, ali tako da stranice ne zatvaraju otvor. Ako je uređaj postavljen u prizemlje, postavlja se na visinu od najmanje 3 m od tla. Pravila također zahtijevaju postavljanje vanjskih okvira koji nisu pod izravnim suncem i na mjestima dobro olabavljenim vjetrom.

Postavljanje unutarnjih i vanjskih jedinica trebalo bi biti optimalno sa stajališta Freonove rute i cijevi za odvod kondenzata. Da biste to učinili, razmotrite debljinu i materijal fasadnih zidova.

Količina rashladnog sredstva prema standardima namijenjena je liniji od 5-6 m. Kod duljih duljina, sustav se dodaje rashladnu tekućinu.

S druge strane, minimalna dopuštena duljina je 1,5 m. Ako obustavite module "natrag na pozadinu", podijelite samo vanjski zid, tada će se ruta morati povećati na potrebnu veličinu, postavljajući petlju iza vanjskog kanala klima uređaja. Potrebno je prigušiti vibracije i buku s upravljačkog uređaja.

Faze rada

  1. Izbušite rupe. Bolje je usmjeriti otvore za povlačenje autocesta s laganim nagibom na ulicu, stoga se unutarnji blokovi trebaju nalaziti veći od vanjskih. Ovaj uvjet je zbog tehnoloških razloga. Ne samo da rashladno sredstvo prolazi kroz cijevi, već i niskotemperaturno ulje za normalan rad uređaja.
    Najmanji promjer zidne rupe iznosi 5 cm. Ako ne postoji odgovarajuća bušilica, možete izbušiti nekoliko rupe manjeg odjeljka - ispod svake odvodnje i žice. Sa betonskim pločama s čestim hvatanjem pojačanja - to je obično jedini mogući način.

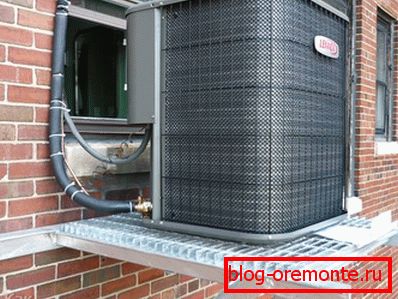

  2. Postavljamo vanjski dio. To može zahtijevati usluge industrijskih penjača. Preporučljivo je obavljati sve operacije za najmanje dvije osobe, jer je uređaj prilično težak, težine do 60 kg, ovisno o snazi. Najlakši je način da ga objesite na užad pričvršćenu za sidro, pričvršćeni ispod i dalje vodoravno od mjesta vezivanja, ne manje od 30 cm. Inače se može izrezati uz dio zida. Oba su zagrada učvršćena sidrenim vijcima. Važno je točno promatrati horizontalnu razinu. Ako je blok neravnomjerno visio, akumulirani kondenzat neće izlijevati u odvodnu cijev.
  3. Obustavi sobni modul.
  4. Prikupljamo put rashladnog sredstva. Bakrene cijevi su ispravljene i izrezane na potrebnu duljinu pomoću rezača cijevi. Najosnovnija stvar u ovoj fazi je ispravno okretanje krajeva. Uređaj za valjanje sastoji se od konusa i zamke. Kraj je pričvršćen u potku s razmakom od 1,2-1,9 mm. Ovaj je rub potreban za oblikovanje ruba ispod matice.
    Spojene cijevi zajedno s odvodnim i električnim kabelom omotane su metaliziranom ljepljivom trakom i spojene s unutarnjim modulom klima uređaja prema uputama.
    U ovoj fazi je potrebno postaviti ukrasnu kutiju. To mora biti učinjeno neposredno prije nego što je staza povezana s vanjskom jedinicom.
    Zatim se suprotni kraj linije mora pažljivo izvaditi, zaštićen od ostataka i povezan.
  5. Posljednja faza - uklanjanje vlage ili vakuuma. To se može učiniti na dva načina: sofisticirani high-tech ili jednostavna metoda "zilch".

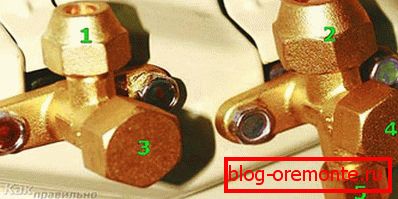

U prvom slučaju potrebna je vakuumska pumpa i visokotlačna crijeva. Jedan kraj spojen je na crpku, a drugi na špulu priključka za plin. Da biste to učinili jasnijim, pogledajte sliku:

1 - luka tekuće cijevi; 2 - luka za plinsku cijev; 3 i 4 ventila s zaštitnim kapicama; 5 - špula za ponovno punjenje i krvarenje freona.

Proces pumpanja traje 5-7 minuta, ovisno o duljini staze. Nakon toga morate otvoriti ventil broj 4 za unos rashladnog sredstva i odmah ga zatvoriti. Dio freona će teći. Ova metoda je dostupna jedino ako je duljina cijevi veća od 6 metara i da nema mogućnosti da se klima uređaj popuni s rashladnom tekućinom.

Kratkim putem možete isprobati još jednu metodu koja ne zahtijeva vakuumsku pumpu. Potrebno je isprati zrak iz linije s tekućinom. Da biste to učinili, odvrnite kapice ventila broj 3 i 4, kao i broj spola 5. Valni broj 4 mora se nekoliko sekundi zakrenuti za 90 ° kako bi se omogućio neki freon, a zatim ga isključio. Sada, klikom na ventil broj 5, trebate otpustiti mješavinu rashladnog plina gotovo u potpunosti. Gotovo - jer dio mora ostati i spriječiti ulazak vanjskog zraka.

Nakon uklanjanja vlage morate potpuno otvoriti plinske i tekuće ventile i provjeriti nepropusnost spojeva prekrivanjem zglobova sapunskom vodom.
