Ugradnja polipropilenskog cijevi vrši se sami

Najveća potražnja za ugradnjom sustava vodovoda ili grijanja su cijevi od polipropilena. Materijal koji se koristi u izradi cijevi produžuje vijek trajanja do 50 godina. Polipropilenska cijev ne hrđe, tako da ne zahtijeva slikanje, a zavarivanje nije potrebno pri postavljanju cjevovoda. U ovom ćemo članku govoriti o instalaciji polipropilenskog cjevovoda vlastitim rukama, davati upute korak po korak, prikazivati ​​fotografije i video materijale.

Prednosti instalacije

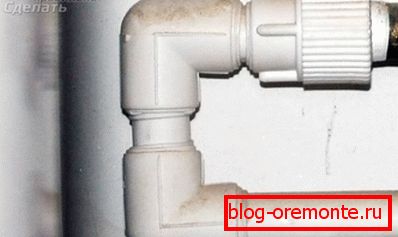

Izvođenje instalacije cjevovoda ne zahtijeva zavarivanje. Sve veze su izrađene od lemljenja. Cijev je spojena u spojnicu, a zatim je zategnuta posebnim spojnicama. Prednost ovog lemljenja je da je unutar sat vremena nakon lemljenja cijelog sustava, cjevovod spreman za uporabu.

Priprema alata

Pored svih potrebnih dijelova i materijala, za instalaciju cjevovoda potrebno je pripremiti cijeli alat.

  1. Najvažniji alat za taj posao je lemljenje za lemljenje, kojim će se izvesti lemljenje. Kupnja ovog alata nije vrijedna uštede. To može utjecati na kvalitetu lemljenja i brzinu rada, a sama lemilica može prestati raditi vrlo brzo. Visokokvalitetno lemljenje s dugim radom neće štetiti sloja masti s premazom od teflona.
  2. Trebat će vam cijevi za lemljenje. Uglavnom, dolaze zajedno s lemljenjem.
  3. Glavni dio rada će se izvoditi stacionarno, tako da je za lemljenje potreban štand.

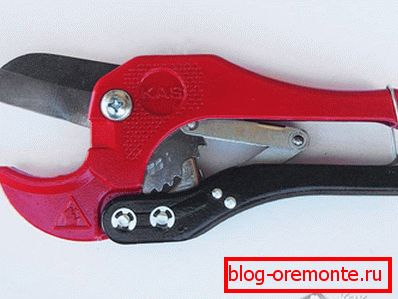

  4. Da biste odrezali željeni dio cijevi, trebat će vam posebne čeljusti, pomoću rezača cijevi.

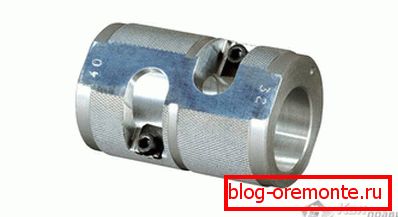

  5. Uklanjanje aluminijskog sloja iz cijevi vrši se s aparatom za brijanje.
  6. Za lemljenje cijevi slobodno ušao u spojnicu, morat ćete ukloniti rubove cijevi pomoću fasora.

Prije posjete hardveru i kupite sve potrebne alate.

Što možete uštedjeti?

Lijevanje polipropilenske cijevi s improviziranim sredstvima neće raditi. Ipak, neki alati mogu se spremiti. Ako morate obaviti malu količinu posla, iz popisa za kupnju možete izvući kliješta ili rezača. Rezanje cijevi može se obaviti pomoću brusilice. Brijač se koristi samo ako postoji aluminijski sloj. Ako taj sloj nedostaje, ne možete kupiti alat.

Plan rada

Nakon što se odlučila na neovisnu instalaciju cjevovoda, potrebno je izraditi plan rada koji će se izvršiti. Potrebno je sve izračunati tako da se lemljenje spojki u većini slučajeva odvija ne na težini, nego stacionarno. Na kraju rada ostaje samo povezivanje cijelog sustava i lemljenje posljednjih točaka spajanja.

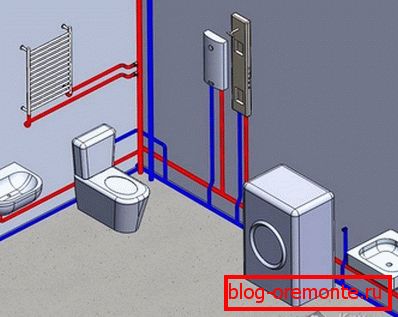

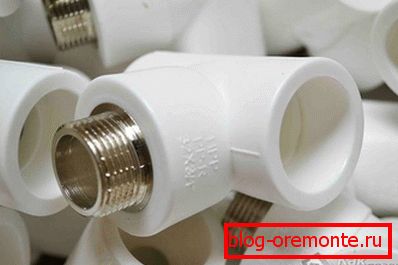

Prije početka rada trebao bi biti temeljito osmišljen shema plinovoda. To će uvelike olakšati radne uvjete i ne morate kupiti dodatne materijale. Pravilno izvedeni proračun omogućit će vam da obavite sva neugodna mjesta za lemljenje na stolu.

Značajke za lemljenje plinovoda

Za obavljanje čvrstog lemljenja, vanjski rub cijevi i unutarnja strana spojnice se zagrijavaju. Samo onaj dio cijevi koji se u potpunosti ulazi u spojku zagrijava. Nakon spajanja grijanih površina dolazi do lemljenja polipropilena.

Na početku lemljenja potrebno je pripremiti sam materijal. Potrebna duljina cijevi se mjeri i odsiječe. Na rubu rezne cijevi, izvana, uklanja se širina s dubinom od 3 mm i nagibom od najmanje 15 stupnjeva. Rubovi lemljenih materijala očišćeni su od prljavštine i odmašćeni posebnim rješenjem. A samo sada možete lemiti proizvod.

Lijevana cijev

  • Prije početka lemljenja, lemljenje se montira pomoću stalka na stolu i spaja se na mrežu. Valjanje se vrši na 260 ° C. Stoga, ako lijevak za lemljenje ima temperaturni regulator, mora biti postavljen na tu vrijednost. Za vaše podatke: na drugim temperaturama, lemljenje proizvoda nije izvedeno. Stoga ne biste trebali preplatiti za kupnju lemljenika s regulatorom temperature.

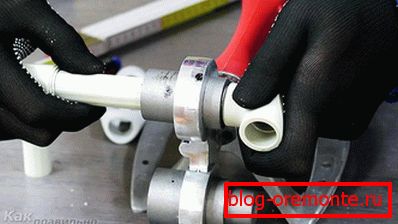

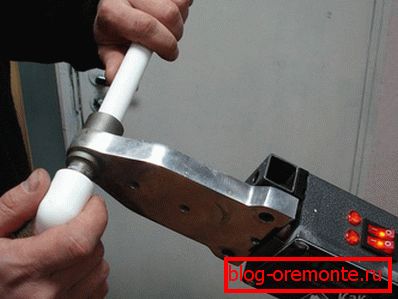

  • Kada je lemljenje potpuno zagrijan, možete započeti proces zavarivanja dijelova. Spoj treba ugrijati istodobno s cijevi, tako da je pričvršćenje stavljeno na jednu stranu posebnog zatika; Cijev umetnuto u rukavac stavlja se na drugu stranu grijača. Nakon punog zagrijavanja, dijelovi se brzo uklanjaju iz lemljenika i spajaju.
  • Kod lemljenja potrebno je promatrati vrijeme zagrijavanja dijelova, inače će se dio brzo deformirati i postati neprikladan za spajanje. Nedovoljno grijani dio neće moći pouzdano lemiti, zbog čega se na spoju stvara curenje.

Za određivanje vremena zagrijavanja izrađena je tablica koju stručnjaci koriste prilikom postavljanja polipropilenskih cijevi.

Promjer cijevi, mm

Širina zavarenog remena, mm

Vrijeme grijanja, s

Vrijeme priključenja, sek

Vrijeme hlađenja, min

20

14

6

4

2

25

16

7

4

2

32

18

8

6

4

40

20

12

6

4

50

23

18

6

4

63

26

24

8

6

75

28

30

10

8

90

30

40

11

8

110

33

50

12

8

  • Cijev je umetnuta u rukav s malo truda, kao i pribor koji se nosi na jezgri grijača. To je zbog konstrukcije konusne mlaznice, koja je načinjena pod kutom od 5 stupnjeva. Samo sredina spojnice podudara se s promjerom cijevi.

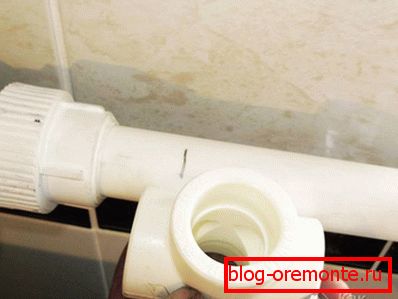

  • Prije zagrijavanja cijevi potrebno je izmjeriti dubinu ruba rukavca. Izmjerena udaljenost mora biti označena na rubu umetnute cijevi. To je neophodno kako ne bi došlo do pretjeranog pritiska na cijev. Inače, mekani rub cijevi može se nagrizati u obliku zadebljanja, što će dovesti do smanjenja poprečnog presjeka cijevi. S iskustvom, takav naglasak će se osjetiti automatski.
  • Nakon zagrijavanja, spajanje cijevi na spojku se brzo izvodi. Cijev je umetnuta u spojku strogo ravno, bez okretanja. Za izmjenu veze bit će samo nekoliko sekundi. Nakon hlađenja, oni će se držati zajedno, a sila koja se primjenjuje za ispravljanje veze može pokvariti kvalitetu lemljenja.

Instalacija sustava

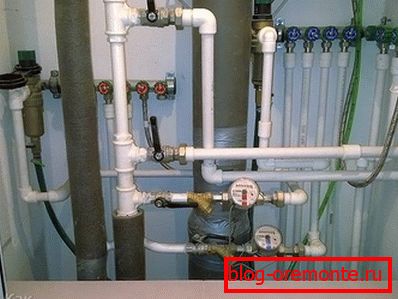

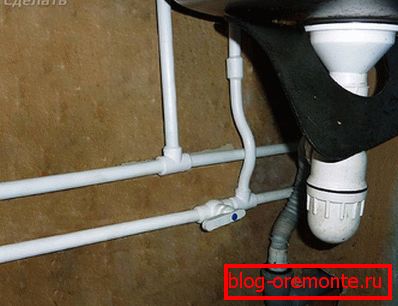

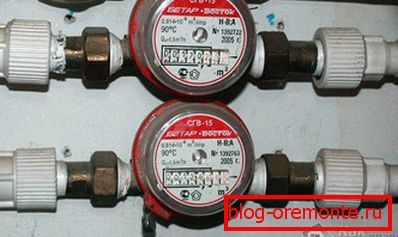

Instalacija cjevovodnog sustava oko kuće započinje nakon prethodno lemljenja svih njegovih dijelova. Radi lakšeg ugradnje, poželjno je izvesti što više lemljenja okreta i spojnica u stacionarnom položaju. Za lemljenje na težini mora postojati prijelaz na zidove i spojne točke za vodoinstalacije. Na zidu su označene točke pričvršćenja cjevovoda i bušeni su na oznaku. Koristeći klinove, stezaljke su pričvršćene na zid i cijevi se umetnu u njih.

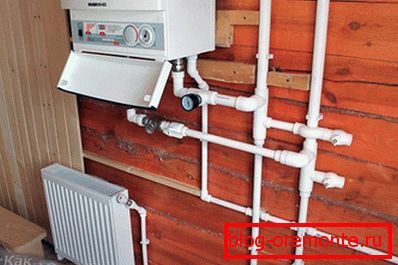

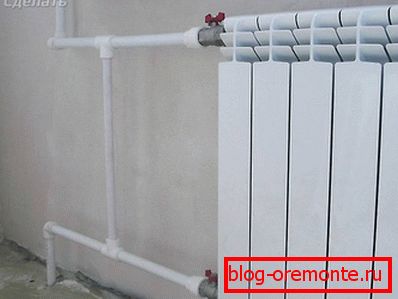

Prilikom postavljanja grijanja u kući, imajte na umu da se polipropilensku cijev ne može pričvrstiti na kotao za grijanje. Kotao je povezan prijelaznim pričvršćenjem spojenom na metalnu cijev. Duljina prijelazne cijevi mora biti najmanje 50 cm i mora biti izravno spojena na grijač.

Za razliku od navojnih spojeva, lemljenje ne podliježe održavanju. Stoga cjevovod može biti skriven u zidu kako ne bi ometao ljepotu unutrašnjosti kuće. Međutim, takvo postavljanje treba provesti nakon temeljitog ispitivanja cjevovoda pod pritiskom vode.

U ovom članku smo pogledali glavna pitanja vezana uz provedbu vidjeti, nema ništa komplicirano i zastrašujuće o tome. Izvršite instalaciju polipropilenskih cijevi, prvo sami, a nakon stjecanja vještine možete uzeti u obzir ovaj posao kao izvor dodatnih prihoda.

video

Ovaj videozapis prikazuje tehnologiju lemljenja polipropilenskim cijevima:
