Ceramicni dimnjak - projektiranje i montaža

Clay je najstariji građevinski materijal koji je korišten za izgradnju prvih stambenih zgrada, proizvodnju kućanskih posuđa i jela. Nakon godinu dana, keramički proizvodi ne gube svoju važnost, oni se uvode u nova područja primjene. Nedavno su keramičke dimnjake zamijenile opeke ili metal, čija je glavna prednost sigurnost okoliša i nedostatak štete ljudskom zdravlju. Ovaj članak će vam reći kada je dimnjak kanala keramike prikladan, kako ga instalirati i raditi.

dizajn

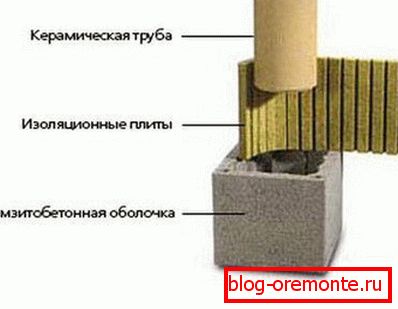

Keramički dimnjak kombinira snage analoga od drugih materijala: jednostavnost čeličnih cijevi i izvrsna izolacijska svojstva opeke. Njegov dizajn sastoji se od tri sloja:

dizajn дымоудалительного канала из керамики
  1. Frame. Ovaj element izrađen je od šupljih laganih agregatnih blokova lagane težine. U sredini svakog bloka kvadratnog dijela nalazi se okrugla rupa u koju se umetne keramička cijev. U svakom kutu bloka izrađuju se rupe u koje se umetanje pojačava tijekom ugradnje. Struktura keramičke cijevi
  2. Keramička cijev. To je šuplji cilindar visoke kvalitete topline otporne keramike. Svaki segment cijevi ima duljinu od 50-100 cm, kada je postavljen umetnut u prethodni. Različiti modeli keramičkih dimnjaka dovršeni su s cijevima s različitim debljinama stjenke. Prilikom odabira, štednjak je savjetovan da slijedi pravilo: što je veća temperatura plinova u dimovodnom kanalu, to će biti deblji zidovi.
  3. Izolacija. Između okvira i cijevi nalazi se izolacijski sloj koji "blokira" toplinu, ne dopuštajući da vanjska ljuska dimnjaka zagrije. Da biste to učinili, koristite vlaknaste nezapaljive izolacijske materijale, najčešće bazalnu vunu. Ova mjera poboljšava sigurnost požara keramičkog ispušnog cijevi za dim. Skup elemenata za montažu dimnjaka

Obratite pažnju! Prilikom montaže keramičkog dimnjaka potrebno je uzeti u obzir da je smještena strogo okomito, nije dopušteno okretanje ili savijanje kanala. Ova značajka sustava za uklanjanje dima uzima se u obzir pri projektiranju i odabiru mjesta za grijanje. Ispod dimnjaka ulijte zasebnu podlogu, koja ne komunicira s glavnim, kako bi spriječila njezino deformiranje i preopterećenje.

prednosti

Keramičke dimnjake troslojne strukture prvo su se koristile u Francuskoj 1980-ih, deset godina kasnije plutale su američko građevinsko tržište, au Rusiji došle tek početkom 2000-ih. Ruski stručnjaci pozdravili su novost s oprezom, ali nakon duboke studije izvedbe, testiranje zimske hladnoće došlo je do zaključka da keramička cijev ima sljedeće prednosti:

  • Svestranost. Zbog visoke termičke stabilnosti i promjene debljine stijenke, keramičke cijevi izdržavaju temperature do 1000 stupnjeva. Stoga se koriste za peći, kamini i kotlovi koji rade na bilo kojoj vrsti goriva. Posebno za kotlove s niskim temperaturama proizvode cijevi s tankim zidovima, u kojima nema smanjenja potiska.
  • sigurnost od požara. Vatrostalne kvalitete keramike i uporaba izolacijskog materijala smanjuju rizik od požara.
  • Energetska učinkovitost. Zbog visoke kvalitete toplinske izolacije keramike, cijev se ne hladi tijekom rada, čime se održava normalna razina vlačenja i ušteda goriva.
  • Trajnost. Izjava proizvođača, vijek trajanja keramičkih dimnjaka je 50 godina ili više. Otpornost na koroziju, plijesan i gljivice čini ovu vrstu cijevi najsporniju i jednostavniju za čišćenje.

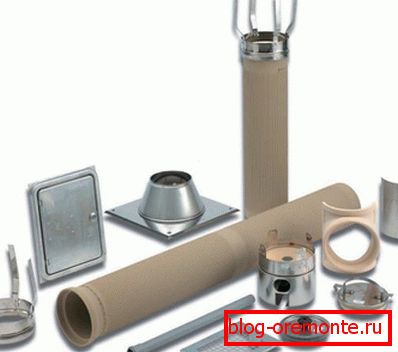

  • Brzo zagrijavanje. Čak i nakon dugog vremena praznog hoda, pomoću keramičkog dimnjaka, možete zapaliti vatru i zagrijati kuću za nekoliko sati. Montira se keramički dimnjak Raspon elemenata za montažu keramičkog dimnjaka

Važno je! Značajan nedostatak keramičkih dimovodnih cijevi - visoka cijena. Modeli ruske proizvodnje su jeftiniji od svojih stranih kolega, a ne niži od njih u kvaliteti. Domaći proizvođači, igrajući ulogu ulaska u ovu nišu građevinskog tržišta, usredotočeni su na prilagodbu proizvoda prema uvjetima ruske zime. U tu svrhu osigurali su dodatna učvršćenja za vanjsku toplinsku izolaciju, povećala duljinu dodatnih elemenata, smanjila težinu i povećala promjer cijevi.

instalacija

Tehnologije za postavljanje dimnjaka od keramike izrađene u Rusiji i inozemstvu nisu različite, uvijek isporučuju proizvode s napomenama s detaljnim opisom redoslijeda radova. Sklapanje dimnjaka je težak zadatak, čija kvaliteta utječe na sigurnost na požar i vrijeme njegove službe. Kako biste bili sigurni u točnu instalaciju, bolje je obratiti se profesionalnim obrtnicima koji brže i preciznije obavljaju posao. Tehnologija izgradnje keramičkog dimnjaka je sljedeća:

  1. Ispod mjesta ugradnje temelj je izlio na dubinu od 30-50 cm. Podloga mora biti 20-30 cm veća od cijevi. Nakon skrućivanja, vodonepropusnost se vrši pomoću krovnog materijala ili premaza s bitumenskim mastiksima.
  2. Pripremite gustu otopinu cementa, pijeska i vode u spremniku za miješanje. Čelična rebra odrezana na 1,5 m.
  3. Počnite složiti cijev postavljanjem čaša s spremnikom za sakupljanje kondenzata, kroz koji kontroliraju stanje dimnjaka i čiste.

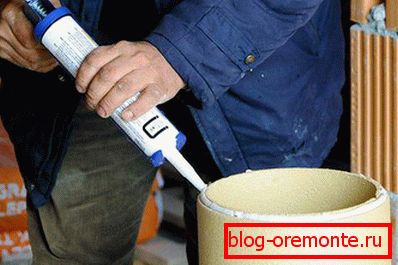

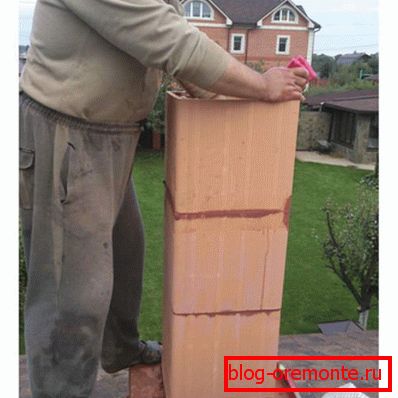

  4. Nakon tee instalirajte pećnicu. Svaka jedinica okvira ugrađena je na prethodnu, a cijev je umetnuta u donji segment. Zglobovi su obloženi posebnim otporom na toplinu. Da biste osigurali glatke šavove izvana, uklonite višak žbuke krpom. Spajanje elemenata keramičkog dimnjaka Montaža blokova okvira

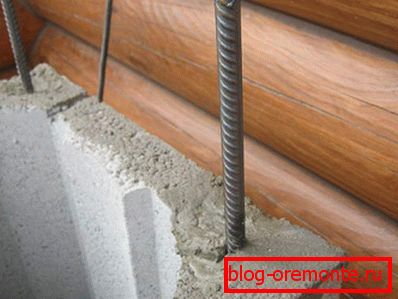

  5. Kada visina blokova dosegne 1,2-1,4 m, šipke za pojačanje se umetnu u rupice i napuni otopinom tako da nema šupljina. Ako su rupe velike promjere, upotrijebite 2 štapove odjednom. Ugradnja šipki za pojačanje

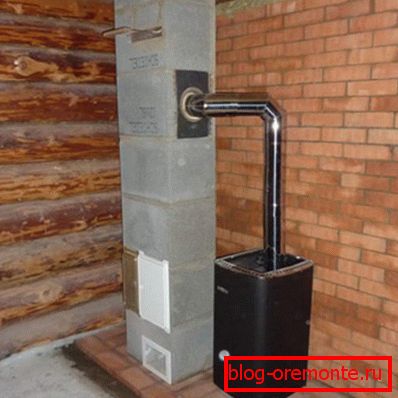

  6. Dalje, dimnjak se skuplja prema gore opisanoj shemi, ne zaboravljajući na revizije i čaše. U mjestima prolaska preklapanja cijevi ne bi trebalo biti spojeva između blokova. Ove vanjske površine dodatno su izolirane od materijala otporne na toplinu. Keramički dimnjak nakon instalacije
  7. Vanjsko zagrijavanje provodi se u mjestima prolaza cijeve niz ulicu iu neprikazanim tavanima.

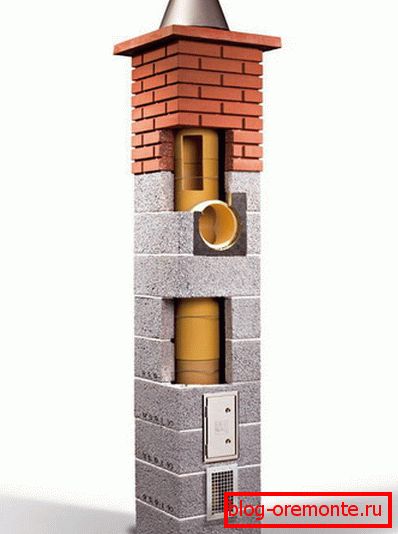

  8. Odjeljak cijevi koji vodi do krova suočava se s klinkerom ili umjetnim kamenom. Na vrhu staviti deflektor. Završavajući vrat dimnjaka

Obratite pažnju! Postoji više vremena za instalaciju keramičke cijevi pomoću metalne rešetke i uglova. U isto vrijeme izvedite pojačanje izvan dimnjaka.

Bolje je izvršiti ugradnju keramičkog dimnjaka prije početka završetka, prije montaže okvira na nosaču. To će vam omogućiti jednostavno ispunjavanje temelja, zatražiti prolaz kanala kroz strop ili krov. Međutim, nakon završetka rada, više nije moguće mijenjati mjesto ugradnje peći pa pažljivo planirati i koordinirati dizajn dimnjaka.
