Dimnjak na samom dimnjaku

Sustav za vađenje dima je važan za učinkovitu radnju peći. Otvorena cijev dimnjaka omogućuje da se sediment struji u neobuzdanim stranim predmetima koje donosi vjetar. Sve ovo krši vuču i zahtijeva neophodno čišćenje dimnjaka. Kako bi izbjegli nepotrebne probleme, vrh cijevi je pokriven posebnim uređajem, zvanim dimnjak ili glava. Izrada dimnjaka s dimnjaka s vlastitim rukama prilično je moguća zadaća - ovo je jedan od najjednostavnijih u građevinskim dijelovima ispušnog sustava za proizvode izgaranja.

imenovanje

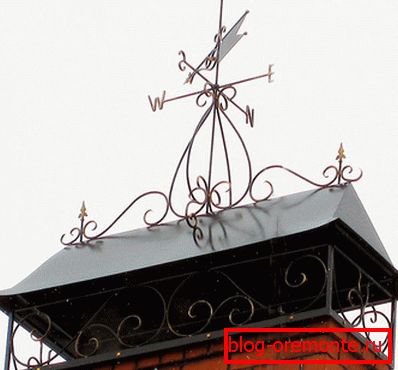

Kapica od opeke
  1. Kapica na ciglu od cigle štiti je od vlage i zamrzavanja, što brzo uništava gornji rub zgrade.
  2. Pravilno oblikovani vrh poboljšava žudnje.
  3. Dimni kuti štiti cijevi od gnijezda ptica i drugih otpadaka.
  4. Izvorna kapa služi kao ukrasni element krova.

Materijali za proizvodnju kape

Pocinčano željezo

Dimni kutija je instaliran na teško dostupnom mjestu i koristi se u teškim uvjetima, pa je za dugu i pouzdanu uslugu uređaja potrebno odabrati odgovarajući materijal. Najpristupačnija i praktična mogućnost je proizvodnja pocinčanog čeličnog dimnjaka. Takav proizvod trajat će najmanje 10 godina. Tri puta duže cijev će biti zaštićena kapicom od nehrđajućeg čelika, a gradnja bakra će služiti više od jedne generacije. Taj posljednji materijal ima visoku cijenu, tako da pri izradi dimnjaka od bakra mora imati na umu da montiranje mora biti od istog metala.

Polimer premaz čelika produljuje vijek trajanja i poboljšava izgled vrha.

vrste

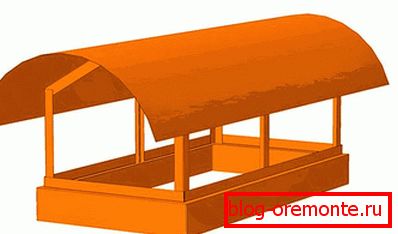

Neki tip dimnjaka

Standardni dimnjak je metalna struktura, čija je podloga izrađena prema formi i veličini dimnjaka, a gornji dio je krov koji štiti od taloženja. Jedna od najvažnijih funkcija dimnjaka je zaštita područja oko cijevi od iskre i vatre. Praktične osobine apstrakcije vlage i prepreke ulasku ptica u cijev, u kombinaciji s ukrasnim dizajnom. Gornji dio cijevi, izrađen u obliku izvornog dizajna, ukras je kuće. Zaštitne kape na cijevi ne razlikuju se samo od materijalnih i strukturnih dopuna - može biti krivotvorena lopatica, roštilj koji štiti prostor između baze dimnjaka i njegovog krova od gnijezda ptica, zglobni poklopac za čišćenje dimnjaka. Krov strukture razlikuje se u različitim oblicima:

  • nadsvođena;
  • zabat;
  • zabat;
  • bokova;
  • sretan rođendan;
  • shpileobraznaya.

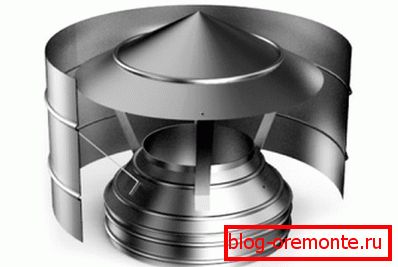

Uređaj za odbacivanje

Jedna od vrsta zaštitne kapice je lopatica ili deflektor, s kružnom zaštitom od vjetra za puhanje. Vjetarne udari padaju u nezaštićeni vrh, smanjuju vučenje u dimnjaku. Uređaj na cijevi djeluje na aerodinamički princip, mijenja vektor pokretnog zraka i povećava učinkovitost dimnjaka. Flyugarka se sastoji od donjeg cilindra, gornjeg stakla u obliku krnjeg konusa i kape koji štiti strukturu. Deflektor ima dva kanala za izlaz dima - donji prstenasti kanal između cilindara i gornje, koji završava dizajn. Ovisno o smjeru iz kojeg puše vjetar, proizvodi izgaranja se ispuštaju kroz jedan od njih. Uređaj je izrađen od pocinčanog čelika, sposoban dugo služiti u agresivnim uvjetima rada. Difuzor je pričvršćen na donji cilindar pomoću stezaljke. Krovni krov je ugrađen na difuzor sa zagradama.

izrađivanje

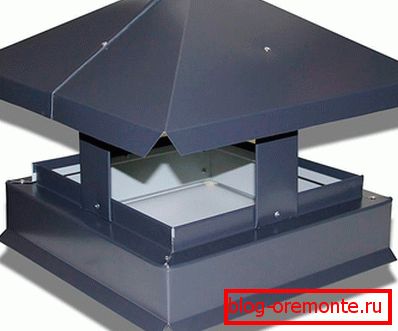

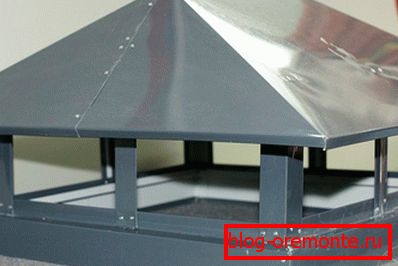

Dim iz kositra

Nakon što smo odabrali materijal i dizajn glave, mi ćemo shvatiti kako to učiniti vlastitim rukama. Za samostalno izrađivanje odgovarajućeg krovnog dima s kvadratnom ili pravokutnom cijevi. Rad će zahtijevati sljedeće alate i materijale:

  1. Škare za metal.
  2. Bušenja.
  3. Rulet.
  4. Tajna.
  5. Lima za krov.
  6. 4 komada profilne cijevi 20-20 mm.
  7. Metalni kutak.

Prva faza je mjerenje otvaranja cijevi tako da se gotov proizvod pouzdano nosi na njega, dodamo 5 mm dimenzijama. U skladu s veličinom baze zavarena je za dimnjak od 4 komada metalnog kuta. Na kutovima zavarenog stalka duljine 50 cm, oni će poduprijeti krov. Veličina polica i kutova za podnožje je jednaka - 20 × 20 mm. Nosači za kapu zavareni su ne na rubu, ali na visini od 20 cm, donji dio će potonuti u cijev oko tri cigle radi boljeg učvršćivanja strukture. Gornji dio duljine 30 cm služi za popravak krova. Čelična ploča za krov dimnjaka, izrezana u omjeru 2-3, zakloni se u zavoju pod kutom od 90 stupnjeva i oblikuje dva padina. Ova kapa će biti pričvršćena na stupove s pločicama i zakovicama. Izbušene su dvije rupe za pričvršćivače u svakoj od četiri metalne ploče širine 20 mm. Primjenjuju se na krovni prozor i oznake se prenesu na njega. Za te oznake u metalnom poklopcu probijte otvore za zakovice.

Svi dijelovi podnožja su premazani temeljnim premazom, a zatim posebnom bojom za metal. Krov se obrađuje na isti način i oslikava bojom baze. Montažne ploče su zavarene na postove pod kutom. Stavili su ih na krov i nakon poravnanja rupe su fiksirane zakovicama. Završeni dimnjak postavljen na cijev i učvršćen sidrenjem. Dizajn zahtijeva pouzdano pričvršćivanje tako da se ne udaljava.

Jednostavan model dimnjaka može učiniti svakoga tko zna kako koristiti alat. S zaštitnim poklopcem, sustav grijanja će raditi učinkovitije. Za stilski dizajn dizajn je ukrašen elementima od kovanog željeza.

video

Pogledajte kako možete napraviti dimni dimni plin s vlastitim rukama bez posebnih alata:

foto

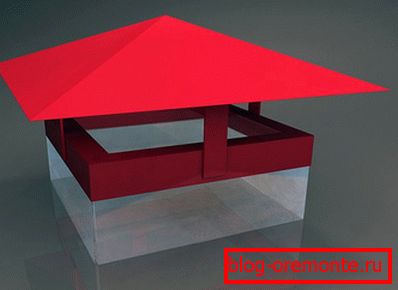

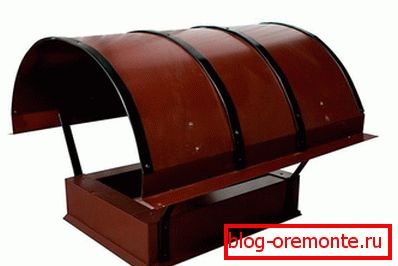

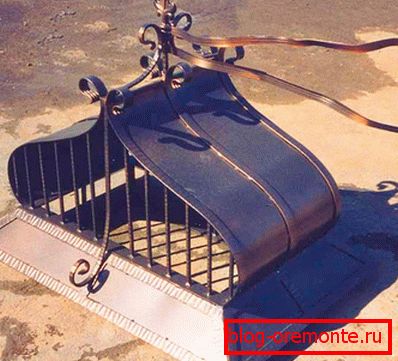

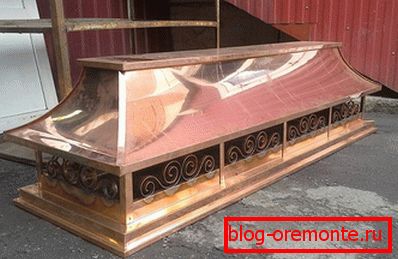

Bakreni proizvod Pušnica s krovnim krovom Kovana konstrukcija Dim s polukružnim krovom Tin uređaj Dummy s krovnim krovom
