Diy krovni krovni sustav - uređaj i instalacija

Pravilno konstruiran i sastavljen prema tehnologiji, krov služi kao barijera koja sprječava prodor hladnog zraka i vlage u kuću. Izvana, golim okom, vidimo samo mali dio strukture - krovnog pokrivača. No krovni okvir, koji je najvažnija komponenta, obavlja osnovne funkcije podrške i preuzima učinke vjetra i snijega.

Da se ne deformira kao rezultat rada, potrebno je pravilno izračunati veličinu presjeka svojih elemenata i odrediti udaljenost između njih, uzimajući u obzir težinu krovnog materijala, nagib i klimatske uvjete. U ovom članku ćemo vam reći što je rafter sustav krovnog krova kuće, što se sastoji od, kako je dizajniran i sastavljen sa svojim vlastitim rukama.

Što je rešetkasti sustav?

Sustav trave za krovni krov kuće je sustav međusobno povezanih nosivih elemenata koji zajedno čine okvir strukture. Izrađen je od drva ili metala u skladu s izračunom opterećenja koja će tijekom rada utjecati na njih. Krovni okvir krova obavlja sljedeće funkcije:

  1. To daje krovnim nagibima potrebnu nagib. Tradicionalni oblik u obliku jednodjelnog pravokutnika nagnutog krova pričvršćen je okvirom nosača koji oblikuje kosinu između podnožja krova i njegova grebena. Nakošena površina omogućava slobodno klizanje snijega i vode s rampe.
  2. Rasprostire teret na težini krovne kuke. Težina krovišta, uzimajući u obzir snijeg, može dosegnuti do 500 kg / m2, pa je krov s dvostrukim padinama podvrgnut intenzivnom opterećenju, posebno u zimskom razdoblju. Grede krovne ploče ravnomjerno rasporeduju težinu koja leži na njima, a zatim prenose opterećenje na potpornu zidove i temelje kuće.
  3. Služi kao osnova za učvršćivanje toplinske izolacije i krovnog materijala. Krovni okvir krova služi kao neka vrsta kostura strukture oko koje je izgrađeno njeno "tijelo". Toplinska izolacija treba biti postavljena između nosača trave, a krovni pokrov je fiksiran na sanduku, koji štiti od prodiranja vlage.

Imajte na umu da je dizajn rešetkastog sustava kosog krova prilično složen za projektiranje i montažu, pogotovo ako gospodaru nema iskustva. Uostalom, kako bi se moglo izdržati intenzivno opterećenje, potrebno je točno izračunati dio greda i korak rogova, uzimajući u obzir padinu i duljinu padina, upotrijebljeni krovni materijal, kao i napraviti crtež na kojem se mogu sastaviti.

Dvostruka konstrukcija krova

vrste

Rafterovi sustavi razlikuju se po mnogim čimbenicima, njihov sastav ovisi o izgledu drvene ili cigle kuće, ukupnoj težini krovne kuke, materijalu iz kojeg je napravljen okvir i vrsti krovnog pokrova. Važna karakteristika dizajna je njihova nosivost, koja određuje koliko težine mogu izdržati bez deformacije. Karakteristične značajke razlikuju sljedeće vrste krovnih sustava:

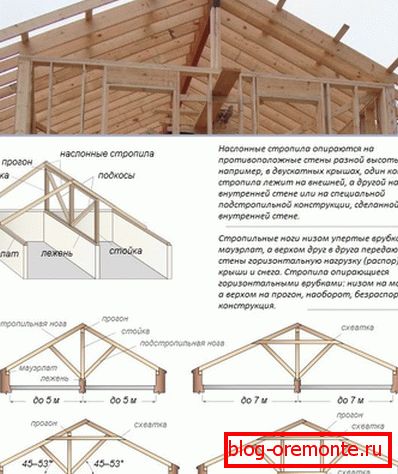

  • Naslonnaâ. Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат. Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны.Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса. Rafterove noge наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Naslonnaâ стропильная система позволяет перекрывать дома шириной до 14 метров. Dvostruki krovni krovni sustav

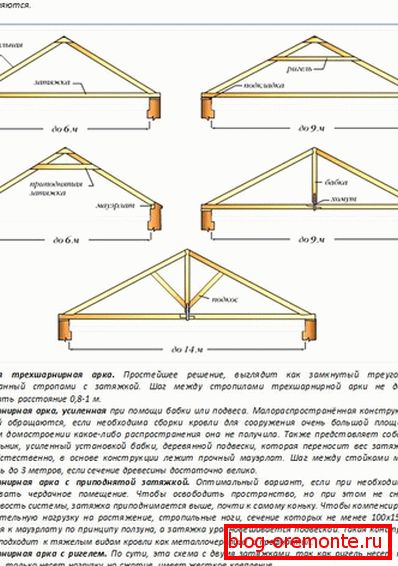

  • vješanje, Vješalica se razlikuje od činjenice da su njegove grede poduprte samo donjim krajem snage-željezne grede montirane na vanjskim nosivim zidovima. Gornji dio nosača ovog konstrukta ne oslanja se na ništa, već visi u zraku, kao što je to, zbog čega postoje dvije vrste opterećenja: savijanje i savijanje. Rasipno opterećenje takvog izgleda elemenata na vanjskim zidovima je toliko veliko da se mora nadoknaditi brojnim vijcima i žicama, zbog čega su parovi trapova vezani zajedno. , Vjeruje se da je složenost vješalice rogove shema montaže mnogo veća. Rasklopni sustav krova s ​​dvostrukim padinama sastavljen je vlastitim rukama bez poteškoća, ako pravilno izračunate korak rogova, to jest razmak između greda i veličine njihove dionice. vješanje стропильная система двускатной кровли

Važno je! Krovni krovni okvir je još jedan tip okvira, koji se razlikuje od činjenice da su noge nosača montirane na ploču s nosačem ne koriste kruti priključak, već pomoću mobilne podrške. Klizno pričvršćivanje omogućuje krovu promjenu dimenzija tijekom skupljanja drvene kuće unutar raspona snage.

struktura

Uređaj krovnog sustava dvostrukog krova bilo kojeg od ovih tipova je skup pomoćnih i potpornih elemenata. Ravnomjerno raspoređuju težinu krovišta i također kompenziraju opterećenja prskanja i savijanja koja se javljaju između njih.

Odsjek, duljina i korak rogova određuju se inženjerskim proračunom, uzimajući u obzir težinu krovišta, klimatske uvjete na području gradnje, kao i nagib strukture. Struktura ograđenog okvira dvostrukog krova obično se sastoji od sljedećih elemenata:

  1. Mawérlat, Drvo Mauerlat postavljeno na vanjske zidove kuće, koje podupiru krovne rampe. Služi za omekšavanje tlaka na nosačima i ravnomjerno rasporediti opterećenje na težini krovne kuke. Izrađena je od trajnog drveta s presjekom od 150x150 mm ili 200x200 mm i pričvršćen je na gornji pojas zidova sa sidrenim vijcima ili dugim metalnim klinovima.
  2. goluždravka, Ovo je analogna ploča s napajanjem, samo je postavljena na unutarnje nosive zidove, a na njemu je potrebno izlagati okomito otporno za montažu grede.
  3. Rafterove noge, Ovaj pojam označava elemente okvira, izrađene od ploča s poprečnim presjekom od 150 do 40 mm i postavljene pod kutom do podnožja krova, stvarajući kut nagiba nagiba. Kako napraviti udaljenost između greda, njihovu duljinu i debljinu određuje se izračunom, uzimajući u obzir kumulativna opterećenja kojima se podvrgavaju tijekom rada.
  4. Izbori, Zatezanje se zove grede, koje su smještene vodoravno i povezuju noge jednog ležajnog para jedna na drugu kako bi se smanjilo lomljenje opterećenja na vanjskim zidovima strukture. Vijak je puf koji je postavljen pod samim grebenom strukture.
  5. stalci, Stalak se zove vertikalna šipka, postavljena na dnevnik kako bi podržao gredu hrpta. Određivanje udaljenosti između postova je jednostavna, jer ponavlja korak.
  6. Podkosы, Dijagonalno locirani rekviziti koji podupiru nosače u sredini ili u donjem dijelu, sprečavaju njihovo otklon, nazivaju se zagradama.

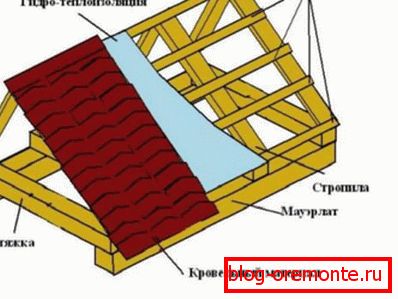

Dizajn vitlo okvira

Imajte na umu da odrediti kako pravilno organizirati elemente rešetkastih sustava može se izračunati samo privremena i trajna opterećenja kojima će biti podvrgnuti tijekom rada. Izračun ukupne težine krovišta pomaže u određivanju točne udaljenosti između greda, kako bi se izračunale njihove dužine i potrebne debljine.

računanje

Izračun krovnog sustava dvostrukog krova temelji se na činjenici da u prednjoj dimenziji ima oblik jednakostraničnog trokuta, čije se strane jednostavno može izračunati jednostavnim trigonometrijskim formulama. Ovi jednostavni izračuni pomažu u određivanju optimalne udaljenosti između greda, njihove debljine i duljine. Izračunavanje izvedbe izvodi se u sljedećem redoslijedu:

  • Odredite dizajn i nagib krova. Postoje razni načini za odabir vrste i pristranosti krovne konstrukcije. Ovaj parametar ovisi o klimatskim uvjetima i radnim karakteristikama odabranog krovnog materijala.
  • Odredite ukupni opterećenje na strukturi. Da biste to učinili, dodajte konstantna opterećenja (težina pokrova krova, težina okvira, toplinska izolacija i podovi) s privremenim opterećenjima (opterećenje snijegom, opterećenjem vjetrom), pomnožite faktorom korekcije uzimajući u obzir padine nagiba, a zatim dodajte na ovu sliku 10-15% okvir je imao određenu sigurnost.
  • Izračunajte duljinu nosača stopala. Da biste to učinili, koristite Pitagoranski teorem jer je krovni nosač jednakostraničan trokut. Ispada da je trg duljine nosača noge jednak zbroju kvadrata visine krvi i pola duljine temelja. Znajući kako izračunati duljinu rogova, možete izračunati visinu grebena.
  • Odredite presjek elemenata. Optimalan poprečni presjek elemenata odabire se prema tablicama sukladno dužini nosača trave i njihovoj udaljenosti. Što su ti pokazatelji viši, to će defter biti deblji.

Zapamtite da prije nego što izračunate rogove na krovu, trebate odlučiti o osnovnim parametrima dizajna. Konkretno, potrebno je znati točno visinu grebena i padine krova, kao i dimenzije prostorije koju treba prekriti. Rezultat izračuna elemenata krova trebao bi biti detaljni dijagram vitloškog sustava, odražavajući njihove dimenzije i kutove između njih.

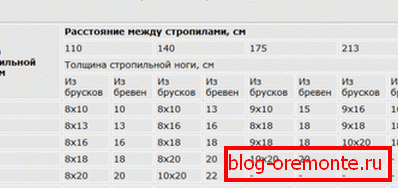

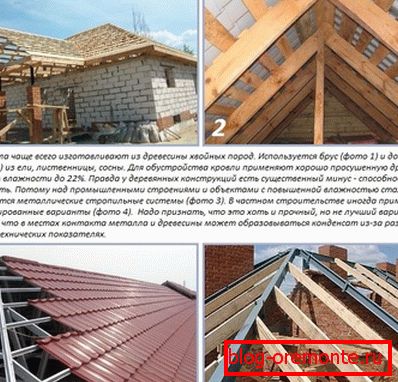

Formula za izračunavanje visine grebena Odabir sekcije trava Izračun opterećenja Odabir materijala

Tehnologija montaže

Prije postavljanja krovnog okvira, potrebno je izračunati parametre njegovih elemenata, na temelju izračuna ukupnog opterećenja na strukturi, kao i izradu detaljnog crteža koji odražava svoje rezultate.

Imajući ispred skeleta, puno je lakše instalirati krovni krovni sustav na visokokvalitetan način. Tehnologija montaže strukture podrazumijeva slijedeći slijed:

  1. Prvo, na gornjoj traci vanjskih zidova, na kojima će se stajati padine, postavlja mauerlat, a na unutarnjim pregradama, ako je sustav najlon, postavljaju palubu. Ovi elementi moraju biti čvrsto pričvršćeni sidrenim vijcima ili klinovima.
  2. Zatim izvedite montažne grede. Fiksirane su pomoću noktiju na mauerlat, a također su povezane jedna uz drugu uz pomoć metalnog obloga. Treba podsjetiti da su se na rogozima pili pod glavnom snopom, a ne obrnuto. Prvo, ugrađeni su rogeri koji se nalaze na rubu kako bi postavili razinu na kojoj će se preostali parovi poravnati.
  3. Nakon montaže rogova, trebali biste staviti pomoćne elemente za podršku koji će ih poduprijeti - opruge, zatezanja, borbe. Kako bi se pouzdano učvrstio vijak, kraj je napravljen s izbočinom na polovici debljine grede i poravnava ga na tračnicu, pričvršćuje ga noktima na nekoliko mjesta.
  4. Na vrhu šipki noge pričvrstite sanduk, koji je fiksni krovni materijal. Materijal i visina letvice se biraju u skladu s karakteristikama krovnog materijala i nagibom krova.

Imajte na umu da je dobro osmišljen i dobro sastavljen rešetkasti sustav jamstvo trajnosti, pouzdanosti i izdržljivosti dvostrukog krova. Zato nemojte zanemariti pomoć profesionalnih krovara i dizajnera u izradi projekta krovne konstrukcije za vaš dom.

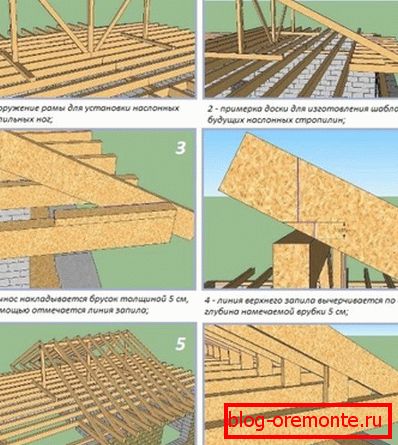

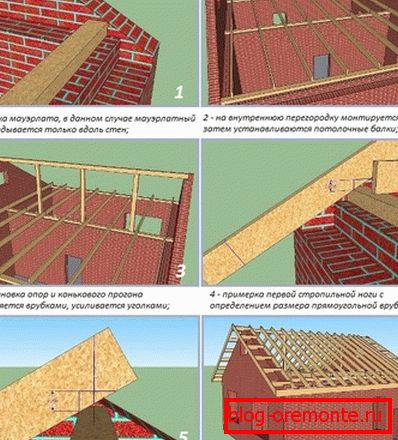

Sastavni okvir rešetkastog okvira Shematski algoritam za izgradnju rešetkastih sustava
