Domaći dimnjak iz čelične cijevi to čini sami - korak po

Svaka stambena ili obiteljska kuća, kupka, koja nije spojena na centralni sustav grijanja, isporučuje se s uređajem za stvaranje topline. Za uklanjanje iz unutrašnjosti proizvodi izgaranja goriva u peći se isporučuju s dimnim ispušnim kanalom. Najpristupačnija je opcija pocinčani dimnjak, u zgradama je cijena cijevi od 1 m od ovog materijala oko 110 rubalja. Ako to dodamo, troškovi okretanja elemenata, deflektora i zagrada, instalacija će koštati zgodan denar. Međutim, u ovom ćemo članku objasniti kako smanjiti troškove za 60% i kako izraditi dimnjak iz čelične cijevi vlastitim rukama.

Osnovni parametri

Plus modeli trgovina od pocinčanog čelika dimnjaci je da proizvođači proizvode širok raspon veličina. Osim toga, među tvorničkim proizvodima se mogu naći dva kruga, opremljeni su toplinskom izolacijom, valoviti, s povećanom fleksibilnošću i jednim krugom. Izrada domaćeg dimnjaka neophodno je biti ograničeno na samo one cijevi. Da bi sustav za uklanjanje dima bio učinkovit, treba razmotriti sljedeće parametre:

  1. Veličina presjeka cijevi. Za dim izlazi iz peći okrenuti dimnjak, morate odabrati pravu promjer cijevi. Previše tanka cijev ne pruža odgovarajuću razinu u kojoj se može stvoriti obrnuti potisak. Dimnjak s velikim promjerom, naprotiv, prebrzo uklanja proizvode izgaranja u atmosferu, tako da se potrošnja goriva i gubitak energije povećavaju. Što više zavoja u konfiguraciji kanala ispušnih plinova, to je deblja cijev. U većini slučajeva prikladna cijev od pocinčanog čelika promjera 100 mm. Preporučeni dio dimnjaka za kotlove različitih kapaciteta: Preporučeni poprečni presjek dimnih cijevi za kotlove različite snage
  2. Materijal. Dimovodne cijevi izrađene su od lima. Ovaj materijal mora biti vrlo otporan na koroziju i vlagu te na visoke temperature. Stoga jednostavno pocinčani čelik nije dovoljan, jer temperatura u dimnjaku kamina i kamina od krutog goriva prelazi 500-700 stupnjeva. Stoga se za proizvodnju cijevi koristi metal s visokom otpornošću na toplinu i otpornosti na koroziju.
  3. Debljina stijenke Životni vijek dimnjaka izrađen od čelične cijevi ovisi o debljini upotrijebljenog metala. Upotrijebljene listove čelika debljine od 0,25-1,0 mm. Što je veća temperatura plinova koji napuštaju peć, to je deblji metal.

Važno je! Pocinčani list čelika veličine 2500x125 mm u građevinskim prodavaonicama košta oko 600 rubalja, uz pravilno rezanje jednog lista, dobiva se 8,75 m cijevi promjera 100 mm, cijena od 1 m iznosi oko 68 rubalja što daje 60% uštede!

izrađivanje

Za izradu cijevi od pocinčanog čeličnog lima potrebno je gumeno ili drveno sredstvo dovoljno velike za savijanje metala, U tom procesu koriste se škare za rezanje metala, dugački vodilac, škare za označavanje, kut i "pištolj" za savijanje. Postupak savijanja je sljedeći:

  • Prije svega, list od metala je postavljena pomoću crni crta linije. S jedne strane, dio je širok 340 mm, a drugi 330 mm, tako da se tijekom montaže lako uklapaju jedan u drugi. Kod pravilnog rezanja treba dobiti 7 trake duljine 1250 mm.

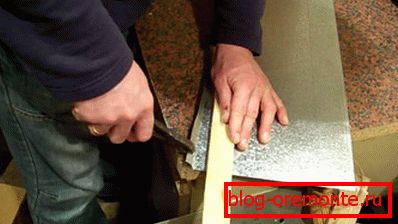

  • Uz pomoć metalnog kuta i motora, oba su ruba savijena pod kutom od 90 stupnjeva u suprotnim smjerovima širine od 0,7 mm. Zatim se praznine okrenu i dovode kut na rubove pod kutom od 135-145 stupnjeva, lagano kucaju mamac. Savijanje rubova obratka

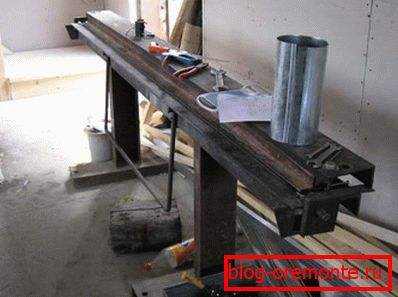

  • Radni dio se pomiče u "pištolj", uređaj za izradu zaobljenog lima promjera 100 mm. List je položen na "pištolj", kucati mamac da dobije željeni oblik cijevi. Stroj za savijanje metala
  • Rubovi kotačića izradaka međusobno se stavljaju na pištolj. Pomoću gumenog mlatilice mjesto ljepljenja rubova ploče izrađuje se ravnim šavom. Spoj može biti ojačan metalnim zakovicama, međutim, to će zahtijevati zavarivanje.
Shema savijanja rubova obratka

Obratite pažnju! Za montažu dimnjaka potrebno je okretanje dijelova, koji su izrađeni rezanjem ravnih cijevi pod kutom. Ako izrezete cijev pod kutom od 75 stupnjeva, onda kada ga podignete, okrećete zaokret od 150 stupnjeva, pod kutom od 45 stupnjeva - okretaj od 90 stupnjeva. Kako bi se poboljšala učinkovitost improviziranog dimnjaka, omotana je u nezapaljivom toplinskom izolacionom materijalu.

prednosti

S pojavom velikog broja tvorničkih proizvoda za montažu pocinčanih čeličnih dimnjaka smanjena je potreba za izradom cijevi vlastitim rukama. Međutim, domaće cijevi mogu smanjiti troškove i pronaći idealni promjer. Osim toga, oni se koriste za opremu odvodnih kanala, pa će sposobnost izrade cijevi vlastitim rukama biti korisna u svakodnevnom životu. Metalni dimnjaci u usporedbi s drugim imaju sljedeće prednosti:

  • Lagan. Kanali za uklanjanje dima iz kućnih pocinčanih cijevi znatno manje od opeke ili keramike. Stoga, da biste instalirali ovu vrstu dimnjaka ne treba opremiti temelj, trošak lijevanja koji prelazi troškove materijala i instalacije rada.
  • Sigurnost na vatru. Prema propisima o gradnji, čelični dimnjaci su potpuno sigurni za vatru. Visoka kvaliteta metala izdržava zagrijavanje do 900 stupnjeva, pa je prikladna čak i za peći i kamini od krutog goriva.
  • Niska cijena. Dimnjaci od čelika najdemokratski su način organiziranja uklanjanja dima, troškovi ugradnje su nekoliko puta niži od uređaja opeke i keramike.
  • Jednostavno sastavljanje. Dimnjak od pocinčanog čelika lako se može sastaviti vlastitim rukama prema uputama, čime se štedi novac koji se troši na zapošljavanje profesionalnih radnika.
Ručno izrađene cijevi

Važno je! Učinkovitost uklanjanja dima ovisi o ispravnosti sklopa dimnjaka. Vještaji majstori savjetuju da uglavnom izaberu vertikalnu konfiguraciju s najmanjim brojem okreta. Svaki dio zaokreta je prepreka na putu dima, smanjujući potisak.

Pravila skupštine

Za pravilno sastavljanje dimnjaka iz pocinčanog čelika, potrebno je unaprijed označiti izgled i polaganje cijevi. Prema ovom crtežu, potrebno je utvrditi koliko je cijevi potrebno i izrezati ih u dionice potrebne duljine. Sklop se izvodi na slijedeći način:

Mogućnosti postavljanja dimnjaka za pocinčani čelični mulj
  1. Prije svega, cijev za dimnjavu spojena je na ulaznu cijev grijača pomoću posebnog adaptera. Važno je osigurati potpunu nepropusnost zgloba.
  2. Nakon prvog segmenta, čašica je povezana s kondenzatora i revizijom. Svaki dio cijevi je umetnut u prethodnu, a spoj je podmazan s brtvilom otporne na toplinu i fiksiran čeličnim stezaljkama.
  3. Na mjestima gdje cijev prolazi prepreke u obliku zidova ili stropova, rezati rupe i montirati vatrootporne kutije od pocinčanog čelika ili azbestnih ploča. Prostor između zidova cijevi i kutije zamotan s bazaltnim vlaknima ili prekriven s ekspandiranom glinom. Oprema za prolaz cijevi kroz strop
  4. Na vrh je stavljen zaštitni kišobran, a spoj s krovom izoliran je brtvenim sredstvom ili elastičnim prodorom od gume. Ako krovni materijal nije otporan na vatru, instaliran je detektor iskri.

Obratite pažnju! Na krovu kanala za uklanjanje dima prikazan je na udaljenosti od 30-50 cm od grebena. Da bi se osigurala razina vuče, visina dimnjaka mora biti 50 cm iznad grebena. Nepravilno postavljanje na krovu može uzrokovati povratni potisak ili povratni tlak vjetra.
