Fleksibilni dimnjak za kotlove i peći - značajke dizajna

Instalacija dimovodnih kanala ključni je zadatak koji nastaje nakon ugradnje grijača, štednjaka, kamina ili plinskog kotla. Da bi se izbjegla pojava požara ili trovanja ugljičnim monoksidom, postavljaju se visoki zahtjevi na dimnjake. Za dimnjake s pretežito vertikalnim položajem uspješno se koriste cijevi od nehrđajućeg čelika s dvostrukom i dvokružnom cijevi. Upotreba dodatnih metalnih elemenata za ugradnju kanala za savijanje povezana je s određenim tehničkim poteškoćama i visokim financijskim troškovima. Fleksibilni dimnjak je instaliran puno brže i lakše.

uređaj

Fleksibilni dimnjak je valovita cijev od tankih metala koja se koristi za uklanjanje dima iz proizvoda izgaranja iz vatrogasnog prostora u atmosferu. Za izradu rebrastih ploča koristili su se aluminijski i čelični limovi debljine od 0,25 do 1,0 mm. Koristi se kao dio modularnog dimnjaka od sendvičih cijevi, za uređenje prolaza kroz zid ili strop, za popravak starih ciganskih kanala neizravne konfiguracije, kao i samostalno. Postoje dvije vrste fleksibilnih dimnjaka:

  1. Od aluminij. Izrađen je od višeslojne laminirane aluminijske folije i ima valovitu površinu. Rebra ovog metala ima nenadmašnu fleksibilnost, može se stalno istezati i smanjiti bez gubljenja njegovih svojstava. Proizvođači proizvode cijevi promjera 100-150 mm, što odgovara veličini ulaznih cijevi peći, plinskog kotla i druge opreme za grijanje. Trošak aluminijskih proizvoda je niži od cijene analoga od nehrđajućeg čelika, međutim, toplinska otpornost ovog materijala je manja od preporučene. Stoga je bolje koristiti valovitog aluminija za organiziranje kanala. Valoviti aluminijski cijev

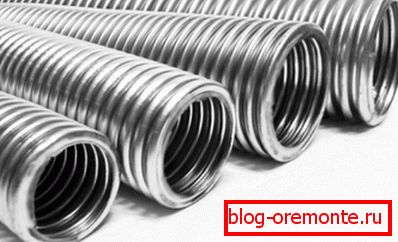

  2. Nehrđajući čelik. Dimnjaci od nehrđajućeg čelika su manje fleksibilni od aluminija. Ali radna temperatura takvih ispušnih cijevi nije niža od 800-900 stupnjeva. Ova otpornost na visoku temperaturu omogućuje instaliranje dimnjaka izrađenih od čeličnih rebara za štednjak, kotao ili kamin koji koriste kruto gorivo. Cijev od nehrđajućeg čelika ne oksidira u kontaktu s vodom i traje duže. Cijev od valjkastog nehrđajućeg čelika

Obratite pažnju! Svaki segment valovite cijevi izrađen od aluminija ili nehrđajućeg čelika u komprimiranom stanju ima duljinu od samo 65 cm, ali lako se proteže do 3 m. Zbog toga se kod postavljanja dimnjaka postiže manje spojeva, što povoljno utječe na nepropusnost sustava.

prednosti

Pomoću fleksibilnog dimnjaka možete samostalno instalirati kanale za uklanjanje dima čak iu teškim uvjetima, kada trebate napraviti nekoliko zavoja cijevi. To ne zahtijeva posebne alate i pomoć profesionalnog učitelja. Korištenje metalnih valovitih dimnjaka ima sljedeće prednosti:

  • Fleksibilnost. Glavna razlika između rebara od uobičajenih ravnih cijevi je fleksibilnost i elastičnost, zahvaljujući kojoj se lako mogu okretati u bilo kojem kutu, uzimajući željeni oblik. Za ugradnju fleksibilnog dimnjaka ne zahtijeva dodatne elemente (koljena, savijanje koljena), zbog toga se smanjuje trošak rada. Komponente za montažu fleksibilnog dimnjaka cijevi od valovitog čelika
  • Praktičnost rada. Valoviti dimnjak brzo se zagrijava, tako da na zidovima cijevi nastaje manja kondenzacija. Vlažnost, visoka temperatura i mraz ne smanjuju performanse ovog uređaja.
  • Nepropusnost. Zbog činjenice da se valovite cijevi protežu do 3 m, dimnjak se montira gotovo bez zglobova. Ova shema smanjuje rizik od smanjenja šava i trovanja ugljičnim monoksidom.
  • Jednostavna instalacija. Valoviti dimnjaci se koriste za unutarnju ili vanjsku ugradnju, bez rastavljanja zidova. Instalacija se provodi bez straha od oštećenja unutrašnjosti. Za spajanje između blokova rebara pomoću posebne metalne trake i čeličnih stezaljki. Razni promjeri valovitih cijevi od nehrđajućeg čelika

Važno je! Možda je glavna prednost valovitih cijevi od nehrđajućeg čelika - svestranost. Koristi se kao dimnjak za štednjak, kamin, plinski kotao, kotao, stup ili kao kanal zraka. Fleksibilne cijevi imaju mnoge primjene, a njihova svojstva mogu se poboljšati pomoću namatanja toplinskom izolacijom.

Zahtjevi za ugradnju

Korištenje grijača uvijek je povezano s rizikom od požara ili trovanja ugljičnim monoksidom. Kvalitetno montiran dimnjak smanjuje te rizike na minimum, pa je važno ispuniti sve standarde i zahtjeve za ugradnju fleksibilnih kanala za uklanjanje dima:

  1. Ispravnost veze. Valoviti njihov nehrđajući čelik do dolazne cijevi peći ili kotla. Kako bi veza bila pouzdana, potrebno je odabrati pravu promjer cijevi. Pričvršćivanje se vrši pomoću posebnog adaptera. Kako bi dimnjak normalno funkcionirao, na mjestu spajanja na grijač mora se nalaziti vertikalni presjek dužine najmanje 0,5 m. Spajanje i prolaz kroz zid valovitog cijevi
  2. Osigurava nepropusnost svih spojeva. Da se dim ne ode na zglobove, gornji blok cijevi se postavlja na donji dio, a veza je fiksirana odozgo metalnom trakom i čeličnim stezaljkama. Ne možete stavljati šavove u prolaz podova i zidova.
  3. Za održavanje normalne razine vlakova duljina vodoravnih dionica u novim kućama ne bi trebala prelaziti 3 m, već u već izgrađenim - 6 m. Profesionalni obrtnici ne preporučuju izradu više od 3 zavoja savitljivog dimnjaka.
  4. Prolaz valovite cijevi kroz zidove, stropove ili krov opremljen je posebnim adaptorom, kutijom od vatrostalnog materijala, a sam valjak je omotan u izolaciju od vlakana otporne na toplinu.

Važno je! Zahtjevi SNiP strogo zabranjuju polaganje kanala za uklanjanje dima u prostorijama u kojima ljudi žive. Kako bi se osigurala sigurnost, ne preporučuje se da se dimnjak na stubište, na zatvorene balkone ili loggie, kao i kroz fasadne zidove okrenute prema ulicama.

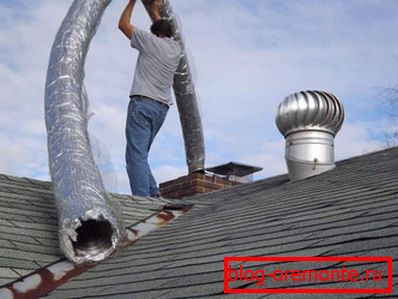

Obnova starog kanala za uklanjanje dima iz opeke pomoću valovite cijevi
