Izgradnja hiper krova kuće s vlastitim rukama - uređaj i

Tijekom izgradnje vlastite kuće morate riješiti tisuće pitanja, preferirajući jedno ili drugo konstruktivna rješenja i materijale. Čak i ako posao obavlja profesionalna tvrtka, odgovornost za ovaj izbor leži kod kupca. A kad se kuća samostalno podigne, onda ne samo koordinacija projekta, već i njegova implementacija pada na ramenima kuće.

U starim vremenima, znanje o tome kako izgraditi kuću preneseno je iz usta stare generacije u novo. Štoviše, svaki odrasli čovjek ih je primjenjivao u praksi, stvarajući dom za svoju obitelj. Sada osoba bez vještina gradnje ne zna kako s vlastitim rukama graditi krovni krov. Međutim, informacije se mogu dobiti na Internetu, od gotovih projekata do video uputa.

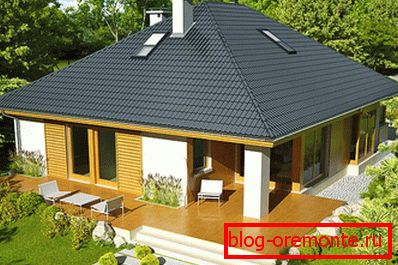

Kuća s krovom

Krovni krov

Kuća s krovom

Izgled i prednosti

Četverokutni krov, koji se nazivaju i krovom kose, sastoji se od 4 nagnute plohe, obronaka i pravokutne baze. Dvije od njih imaju trapezoidni oblik, nalaze se na bočnim stranama, a krajnje padine podsjećaju na trokute i nalaze se na mjestu gdje će krovni krov imati kopče. Na stazama se postavljaju prozori ili prozori, kolači, prozori, što čini izgled takvog krova još zanimljivijim.

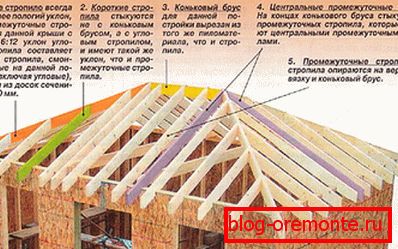

Izgrađena krovna konstrukcija

Oni koji će vlastitim rukama graditi krov, objasniti ovaj izbor svojim prednostima:

  1. Zbog nedostatka zabata, krov s četiri kose ima povećanu otpornost prema vjetrovima, stoga je pogodan za izgradnju u izrazito vjetrovitim vremenskim uvjetima;
  2. Veća količina padina pomaže učinkovitije uklanjanje odmrznute i kišne vode i snijega s površine krova. Nećete naći fotografiju kuće s pokrivenim krovom sa snježnim poklopcem iz ovog razloga;
  3. Mogućnost uređenja prostranog potkrovlja, što je važno za kuće koji se brinu za racionalno korištenje prostora;

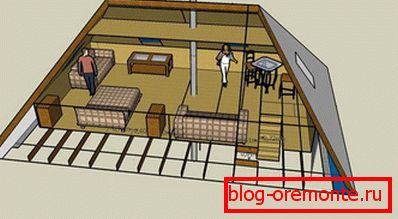

    Potkrovlje na krovu

  4. Razumna cijena. Dakle, za izgradnju rešetkastih sustava koristi se drvo, a može se prekriti bilo kojim prikladnim krovnim materijalom, konstrukcija neće biti puno skuplja nego dvostrani ili polukružni.

Izrada projekta

Prije početka gradnje potrebno je izraditi dizajn i crteže kako bi se izbjegle pogreške u postupku ugradnje. Nakon određivanja duljine i širine kuće izrađuju se sljedeći izračuni:

  • Izračun nagiba nagiba. Taj se pokazatelj određuje na temelju tri uvjeta - opterećenja vjetra, količine oborine i odabranog krovnog materijala. Za područja na kojima puše jaki vjetrovi, odaberite nagib manji od 30 stupnjeva kako biste smanjili učinak jedra. U područjima s teškim oborinom, naprotiv, bolje je da se preferiraju strmi padine, od 60 stupnjeva i više, tako da ne akumuliraju vodu i snijeg. Za zone s umjerenom klimom, poput srednjeg dijela Rusije, učinit će četverokutni krov s nagibom od 40-50 stupnjeva. Za svaki krovni materijal izračunavaju se minimalni dopušteni kutovi nagiba rampe, prikazani u referentnoj tablici s kojom se treba konzultirati.

    Izrada projekta вальмовой крыши

    Izračun nagiba nagiba

  • Izračunajte visinu grebena. Da bi se odredila visina klizača, potrebno je podsjetiti na nastavu geometrije škole. Budući da smo već odredili kut nagiba padina, a osnova nam je poznata, trigonometrijske formule će pomoći da ga izračunati.

Izračun nagiba nagiba

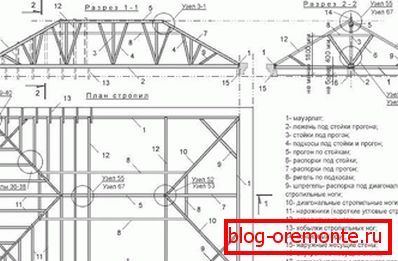

Krovni projekt

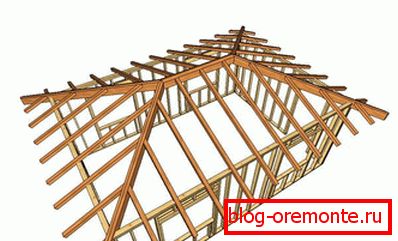

Sastav rešetkastih sustava

Da biste shvatili kako napraviti četverokrilni krov, trebate znati sastav svojeg rešetkastog sustava. Ovo je zbirka svih potpornih elemenata koji tvore okvir na kojem leži krovni materijal. To uključuje:

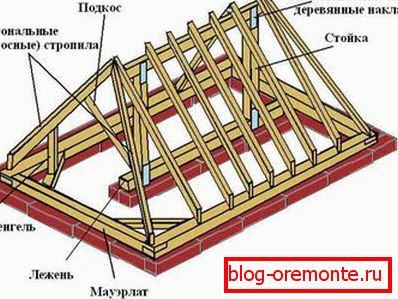

Rafter krovni sustav

  1. Mauerlat. Debeli, izdržljivi dio od drva 150x150 mm ili 100x100 mm. Distribuira težinu krova oko perimetra kuće. Za kosi krov potrebno je 4 nosača. Ako je kuća građena od drveta, gornji rubovi drveta ili šipke djeluju kao mauerlat. U slučaju da se konstrukcija provodi od opeke ili plinskog silikata, na gornju površinu zidova podignuta je armiranobetonski remen, u koji su pričvršćeni dugi metalni vijci na koje je priključena električna ploča.
  2. Ridge run. Šipka na koju su pričvršćeni gornji dijelovi nogu. Obrađuje najvišu točku krova. Na krovu kose, greben je manji od duljine kuće zbog elemenata kuka.
  3. Rogova. To su ploče s presjekom od 50x150 mm ili 100x150 mm, koje definiraju geometriju krova. Za vrijeme izgradnje rešetkastog sustava četveronožnog krova, koriste se tri vrste rešetkastih nogu: kosi (dijagonalni), privati ​​i staje. Redci su postavljeni na trapezoidnim padinama. Sporedni rogovi su obično dulji od reda, a opterećenje na njima veće je, tako da je za proizvodnju upotrijebljene drvo dva puta deblja. Temelji se na gornjem dijelu grebena, a dno na uglu energetske ploče. Narodniki ili rafter polu-noge imaju potporu na dijagonalne grede i mauerlat i oblikuju kuka.

    Zglobni sustav krovnog nosača krova

  4. Ležeći Podupirajuća zraka položena je na unutarnju unutarnju stijenku, ako se koristi u preklopnom rešetkastom sustavu. Njegova je zadaća nositi težinu krova na temelj, podijelivši ga.
  5. Stalci. Okomita potpora iz šanka, utemeljena na šupi. Podupiru srednji dio podnožja nogostupa ili grebena.
  6. Brace. Potporni element, koji se naziva i podvodna noga, postavljen pod kutom od 45 stupnjeva na tračnice i leži na stalku. Oni spriječavaju nogu da savijaju i prenose dio težine na potporni unutarnji zid.

    Zglobni sustav krovnog nosača krova

  7. Sprengel. Vertikalna podrška, kao stalak, podupirući nogose. Četiri su češaljni nosači trupa, to jest, čepovi koji se oslanjaju na horizontalne borbe između mauerlat susjednih klizaljki.
  8. Zatezni vijak. Vodoravne šipke pričvršćuju par paravola na vrhu ili dnu. Oni ugase rasprskavajuće opterećenje koje zidovi prolaze podložno korištenju visećeg rešetkastog sustava.
  9. Fillies. Ploče koje se koriste za produženje rešetki kako bi oblikovale krovni prolaz koji štiti zidove od vlažnosti. Najčešće je potrebno za dijagonalne grede, budući da njihova duljina premašuje standardne veličine drveta.

Montaža okvira

Četvrtastog krova ugrađen je vrlo jednostavno, ovisno o dostupnosti potrebnih alata i par fizički jakih asistenata. Radovi se izvode u sljedećem redoslijedu:

  • Mauerlat se postavlja na površinu vanjskih potpornih zidova kroz sloj hidroizolacije, na unutarnjoj površini - prizemlju. Vertikalni stalci ugrađeni su u koracima od 1-1,2 m. Gornji nosač postavljen je na stalke.

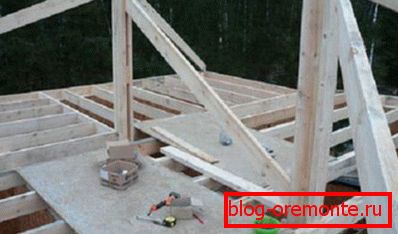

    Ugradnja stalaka i grebena

  • Ugradjene obične nogavice. Da biste to učinili, napravite uzorak - označio je potrebno piće ispod električne ploče i grede. Preostale noge su napravljene na ovom uzorku. Oni su pričvršćeni na hrpicu hrpta s metalnim kutkom. Korak između rogova je 60 ili 120 cm, ovisno o širini izolacije.

    Ugradnja običnih greda

  • Instalirajte dijagonalne grede. Gornji dio je izrezan na greben, tako da oni postaju njegov nastavak. I dno je pričvršćeno na uglovima obloge. Planeri priključenja. Njihova duljina je ukrašena nizom koji se proteže između ekstremnih polu-nogu.

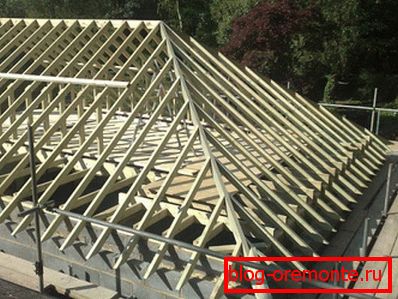

    Spremni krovni krovni okvir

  • Ako trebate instalirati zvučnike i zatege, izvesti je. Bez dodatnih elemenata ne može učiniti, sjede duljina rogova prelazi 6 metara. Ugrađeni vjetar i nadstrešnica, pričvršćivanje ispod gutljača.
  • Krov je vodonepropusan pomoću konstrukcijskog klamanja za pričvršćivanje filmskih vrpci s preklapanjem od 10-15 cm. Vodonepropusni sloj je pričvršćen duž nogavica sa zaštitnim trakama.
  • Postavite krute ili rešetke. Za neprekidnu upotrebu ploča od šperploče otporne na vlažnost, za rešetkastu ploču.
  • Postavljanje krovnog materijala prema projektu. Možete koristiti samo pričvrsne elemente koji se isporučuju u kompletu na krov, obično pocinčani vijci ili nokti, opremljeni gumenim poklopcem. Kod uvijanja ili začepljenja takvog zatvarača kapa koja se isplati i hidra izolira rezultirajuću rupu.

    Profilirani podovi na krovu kose

  • Dovršavaju opremu sustava odvodnje četveročentnog krova, postavljaju lijevak za prihvaćanje vode, odvod i ispust.
  • Ako je potkrovni prostor pripremljen kao stan, zagrijava se iznutra mineralnom vunom ili ekspandiranim polistirenom, ne zaboravljajući koristiti barijeru za paru.

Zagrijani krovni krov

Nakon što ste proučavali pitanje kako izraditi krov s vlastitim rukama, možete mnogo uštedjeti na plaću zaposlene brigade i biti sigurni u kvalitetu posla koji se obavlja. Iako se gradnja smatra teškom, njegova je montaža sasvim sposobna za osobu s osnovnim vještinama graditeljstva, teorijskim znanjem i željom da sami izgradi kuću!
