Izgradnja vidikovca s prohodnim krovom - crteži i proračun

Ljeti, dok u zemlji provodimo većinu vremena na otvorenom: radimo u vrtu, sunčamo se, jedemo, provodimo bučne okupljanja s prijateljima. Kako bi se sakrili od sunca tijekom podnevne vrućine ili da bi se zaštitili od neprikladne kiše, u dvorištu je potrebna sjenica. To je zgrada koja služi kao prostor za rekreaciju, koji je uvijek spreman otvoriti svoje gostoljubive ruke vlasnicima i njihovim prijateljima.

Vrtni centri i građevinske tvrtke pune su "unosnih" ponuda, s pogledom na koje možda mislite da to nije skupo zadovoljstvo. Međutim, pravi trošak potrebnih materijala i rada je znatno niži, a rezultat neovisnog rada ne može se usporediti s gotovim primjercima. Za one koji ne smeta štedjeti i poboljšati svoje vještine u radu s drvetom, pripremili smo detaljne upute o tome kako izgraditi sjenicu s lean-to krov, koji se može instalirati samostalno ili priključen na kuću.

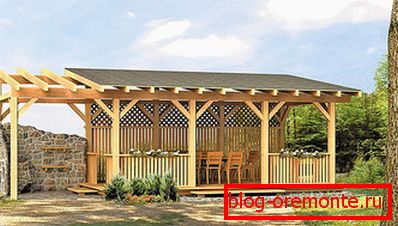

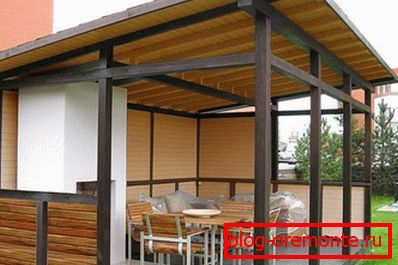

Pravokutna sjenica s vitkim krovom

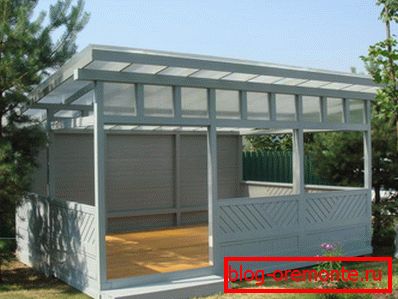

Sjenica sam krov od drva

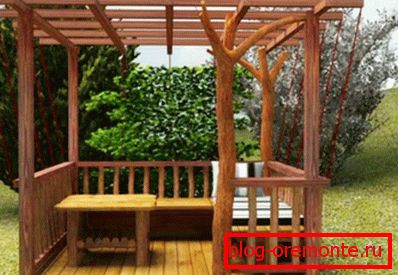

Sjenica s lean-to krov drva

Odabir projekata

Prije nekoliko godina, na vrhuncu potražnje potrošača, postojali su oktahedralni arbours, a sada njihovo mjesto su poduzete pravokutnim varijantama koje su pričvršćene za kuću. Za graditelja novaka, takva promjena u modnim sklonostima je samo ruka - lakše je sastaviti strukture u obliku pravokutnika ili kvadrata. Osim toga, unutarnji prostor u sjenici sa ovom geometrijom se koristi učinkovitije, ima dovoljno mjesta za smještaj brašna, umivaonika, stacionarnog stola i kauča. U prilog pravokutnoj vidikovcu šipke s lean-to krovom kaže:

  1. Niska složenost projekta. Svaka osoba koja je daljinski upoznata sa školskim geometrijom moći će pročitati crtež buduće sjenice. Da bi se to sastavilo ne zahtijeva posebna znanja.
  2. Svestranost. Sjenica s prohodnim krovom smještena je i samostalno, odnosno odvojeno i kao proširenje postojećih građevina. U oba slučaja, izgleda organsko. Gazeb s privezanim vratima, s jedne strane, također je zaštićen od vjetra i kiše po zidu.
  3. Minimalni troškovi. Takav geometrijski oblik konstrukcije osigurava najučinkovitiju potrošnju materijala i omogućava štednju nagrađivanja radnika. Mali kut nagiba krova smanjuje troškove krovnog materijala.
  4. Opsežna uporaba. Prostrani vidikovac može se koristiti kao ljetna kuhinja, blagovaonica, mjesto za događaje i dječje igre.

Internet na tematskim stranicama sadrži mnogo gotovih projekata s izračunom materijala, planova temelja, uključujući crtež trupova, kut nagiba krova i rešetkasti sustav. Graditelji bez iskustva, savjetujemo vam da ih koristite.

Projektni sjenica s prolivenim krovom

Projektni sjenica s prolivenim krovom

Izbor i priprema materijala

Odlučili smo se za drvo, jer je jeftin, ekološki prihvatljiv materijal koji se bere i prodaje gotovo svugdje u Rusiji. Da bi izgradnja bila ekonomična, odaberite projekt uzimajući u obzir činjenicu da je standardna duljina piljene građe 6 m. Proučavajući liniju procijenite koliko je drva potrebna za gradnju. Ako veličina strukture premašuje ovu brojku, morat ćete kupiti bar s atipičnom veličinom, koja je puno skuplja ili sastavni dio okvira. Trebat će vam:

  • Drvo borova 100x100 mm;
  • Neodređena ploča 40x150 mm;
  • Vanjska ploča 40x150 mm;
  • Rijeka 25x25 mm;
  • Ondulin ili drugi krovni materijal, vodonepropusni film;
  • Spojnice (nokti, pocinčani vijci, kutovi);
  • Mješavina za pripremu betona, pijeska, šljunka;
  • Ruberoyd.

Obrada drva s antiseptičkom dubokom penetracijom

Budući da je drvo prirodni materijal koji je slabo zaštićen od štetnika i bakterija, sve kupljeno drvo obrađuje se u nekoliko slojeva s antiseptičkim dubinskim prodorom, na primjer, Senezh Extra.

Važno je! Ako planirate instalirati roštilj, roštilj ili peć u sjenici, tretirati sve drvene elemente s vatrostalnim sredstvom za zaštitu od požara, ova elementarna mjera može spasiti živote u slučaju požara.

Priprema gradilišta i polaganje temelja

Izaberite slikovito mjesto za izgradnju vidikovaca, očistite ga od stranih predmeta, poravnajte je ako postoji takva potreba, biljke od korijenja ili transplantacije. Dobro je ako se donji rub jednokrevetnog krova za vidikovca nalazi iznad ruba stranice, jer će kišnica voditi tamo, stvarajući lokvu. Kada je mjesto odabrano i izbrisano, označite ga mjernom vrpcom, šavovima i klinovima, označite mjesto temeljnih stupova, za pravokutnu vidikovcu, trebali bi biti najmanje 6, letjeti između potpornja jednakih 1,2-1,5 m.

Obilježavanje mjesta prije nego lišite temelj

Nakon što pažljivo pregledate crtež, popunite oznaku i provjerite njegovu točnost, možete početi ispunjavati temelje. Možete izračunati potrebnu količinu betona, znajući broj stupova, njihovu dubinu i veličinu. Na mjestima označenim klinovima, bušite koprive u dubini zamrzavanja tla (50-60 cm u središnjoj Rusiji), napravite oplatu 25 x 25 cm, visine 20 cm od ploča za rezanje, stavite pijesak i šljunak u rupu, postavite armaturu i ispunite viskoznom betonska mješavina. Vrlo je važno mjeriti kraj temeljnih stupova na razini gradnje. Nakon što popunite rupe betonom, ostavite temelj 3-5 dana kako bi se ukočio i stekao snagu.

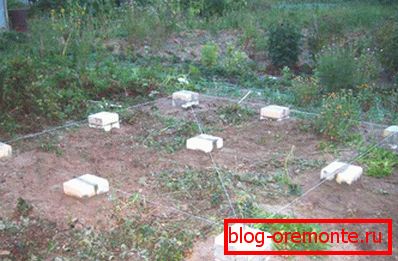

Spremni stup temelj za arbors

Ugradnja složenog okvira

Dok se temelj očvršćuje, ne gubi vrijeme, označava elemente okvira, izreže ih i obrađuje električnom ravninom. Zapamtite, kako bi se postavili kut nagiba krova, prednji vertikalni stupovi moraju biti veći od stražnje. Na primjer, ako želite strop od 2,3 m, a na vrhu krov mora imati visinu od 3 m. Kada se temelj obriše, pokrenite sklop slijedećim redoslijedom:

  • Izvadite oplatu iz stupova i postavite ih na vodonepropusnost. Da biste to učinili, smanjite kvadratiće od 30x30 cm od ruberoida i postavite dva sloja na svaku potporu. Krevet možete premazati bitumenom.
  • Ugradite donji rub okvira. Da bi se to postiglo, krajevi grede se obrađuju tako da se pričvršćivanje dobije prema načelu "trn-žlijeb" i zategnuto metalnim nosačima.

    Donji nasadni okvir za uvezivanje

  • Postavite okomite stupove okvira za postavljanje kuta krova sjenica. Oni, poput stupova temelja, trebaju biti šest. Iako nema gornjeg remenja, ojačajte ih privremenim noževima, tako da stalci stoje strogo okomito.

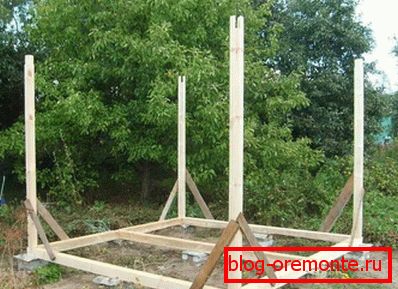

    Ugradnja vertikalnih stalaka okvira

  • Izvucite vrhove uspona. Također se izvodi kao dno. Ako je prikladnije koristiti metalne kutove za pričvršćivanje, upotrijebite ih. Pazite da zadržite pravokutni oblik vidikovca, izmjerite uglove zgrade.
  • Na pločama s visinom od 80-100 cm montirajte pločice na podu. Imajte na umu da, što je veća udaljenost između njih, to bi trebalo biti deblje ploče. Kad su trupci izloženi, idite na pod. Za to možete upotrijebiti posebnu utorenu podnu oblogu, međutim, njegova je cijena vrlo visoka. Da biste spasili, položite uobičajenu odbojnu ploču, obrađenu avionom.

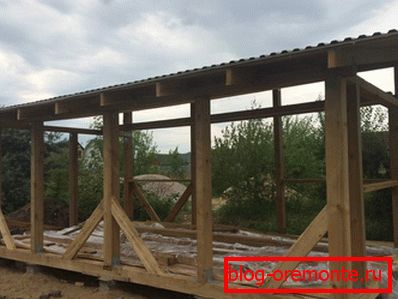

    Postupak montaže vidikovca s prohodnim krovom

  • Ugradite ogradu drveta, pričvrstite ga s uglovima na okomite uspravne poluge. Ako nacrt crteža pruža podstava dijela otvora, izvedite je. Dekorativna oblog letvica s prazninama izgleda vrlo impresivno: štiti i ostavlja osjećaj slobodnog prostora od sunca.

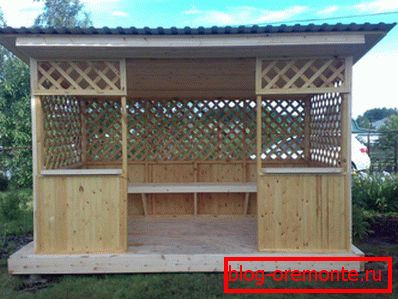

Vidikovac nakon ugradnje ograde i oblaganja

Na ovom sklopu okvira je gotov, vrijeme je za izgradnju krova.

Krovna struktura

Krov, koji se sastoji od jedne padine - za sjenicu je najjednostavnija instalacija krova, koja ipak učinkovito štiti one ispod nje iz oborina i stvorit će ugodnu hladovinu. Da biste izračunali svoj kut nagiba, možete upotrijebiti posebni kalkulator gradnje. Slijedite upute korak po korak:

  1. Prvo smanjite nogu. Njihova duljina trebala bi sadržavati rezervu za dvije preslike od 40-50 cm. Uzmite jednu trapu, podignite ga i označite izrezivanje za pričvršćivanje na gornji okvir okvira. Ovo će biti obrazac za ostatak nogu, izrađeni su prema jednom uzorku.
  2. Osigurajte stražnje i prednje grede noktima ili metalnim kutovima na trim trake, promatrajući odabrani kut nagiba. Između njih, povucite ribu ili niz, postat će razina kojom ćete mjeriti i montirati preostale noge na vratima.

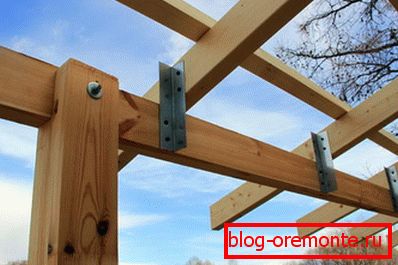

    Montaža rogova na jednom krovu

  3. Stisnite valjak s vodonepropusnim filmom i izrežite trake. Osigurajte ih, bez povlačenja, na grede s konstrukcijskim klamericama. Preklopite trake filma jedna na drugu za 10-15 cm. Što je manji kut nagiba krova, širi bi preklapanje trebao biti.

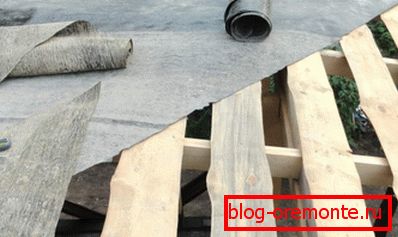

    Vodonepropusna krovna sjenica s jednim krovom

  4. Namjestite sanduk od neizgrađenih ploča s visinom od 20-30 cm, ako koristite ondulin kao krovni materijal, jer metalni pločice čine sanduk manje često.
  5. Započnite instalaciju krovnog materijala prema preporuci proizvođača. Koristite isporučeni hardver. Obratite pažnju na preklapanje između listova od 10 cm. Imajte na umu da kut nagiba krova određuje koji materijal može pokriti.

    Pergola odnoskatnoy krov od ondulin

  6. Pričvrstite ploče sa vjetra na krajevima vidikovca s nagnutim krovom, opremite s odvodnim sustavom.

Rad je gotov! Sjenica vezana uz kuću postat će moderan ukras vrtne okućnice ili dvorišta privatne kuće. A činjenica da je napravljena s vlastitim rukama je razlog za pohvaliti gostima!
