Izrada i izrada krova mansarda - dijagrami i crteži

Kada ljudi počnu graditi kuću, rijetko misle da se sastav obitelji može uskoro promijeniti. Što učiniti ako vam je potreban dodatni životni prostor, a proširenje prebivališta kroz proširenja je nemoguće zbog malog područja zemljišta? Izgradnja mansardnog krova rješava problem nedostatka prostora, može se postaviti samo na obnovljenu kuću ili rekonstruirati postojeći krov.

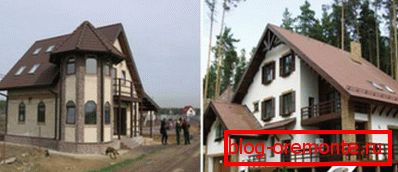

Stambeni potkrovlje pod slomljenim krovom Dvosjedni mansard Razbijen krov s mansardom

Vrste krovnih krovova

Skupina krovova uključuje sve vrste krova, ispod kojih možete opremiti stan. Prema standardima gradnje, potkrovlje se razlikuje od potkrovlja s visinom stropa pogodnom za ljude i prisutnošću prirodnog svjetla. Sljedeći tipovi krova prikladni su za postavljanje potkrovlja:

  1. Zabat. Klasičan krov kuće, koji se sastoji od dvije padine. Da bi se učinkovito koristilo potkrovlje, elementi vitloškog sustava pomaknuti se bliže zidovima. Zbog strmine padina, visina bočnih stijenki čini ih neprikladnim za život, ali na tom mjestu je prikladno imati police i ormare za odlaganje. Kut nagiba kosih ploha krova kuće za uređenje potkrovlja mora biti prilično strma, ova mjera dovodi do povećanja mase strukture i viših troškova gradnje. Krovni krovni nosač
  2. Loma. To je kosi krov, čiji se obronci sastoje od dvije ravnine s različitim kutom nagiba. Gornji, ravni dio krova omogućuje povećanje visine stropova na prihvatljivu razinu u većem podu. Donje padine su strmije od gornjih, pa je bolje ispuštati tekućinu s površine i ne zagušiti snježne mase. Uređaj mansardnog krova slomljenog tipa je složeniji i teži više zbog masivnog krovnog sustava. Ova je opcija optimalna za malu privatnu kuću. Izgradnja slomljenog krova je naporan proces koji zahtijeva profesionalne vještine i iskustvo. Razbijen krovni krov
  3. Neraspoložen. Krovne i polusvjetne vrste četverokutnog krova također su pogodne za uređenje potkrovlja. Snježne padine, djelomično ili potpuno zamjenjuju dva okna kuće, smanjuju učinkovitost ove opcije. A složenost instalacije i znatna težina strukture podrazumijevaju financijske troškove za postavljanje dubokog temelja i elemenata drvenog okvira krova. Stoga, postavljanje potkrovlja ispod lukova chetyrehskatnoy krovnih mjesta samo rekonstruira stara kuća.
Polukružni krovni mansardni krov Krovni krovni krov

Kuće s krovom bilo kojeg tipa mogu se opremiti potkrovljem, ali rad s kuka, single i asimetrično je teže i skupo, bolje je napustiti ove mogućnosti u korist racionalnije - dvostruke ili slomljene krovove.

Vrste potkrovlja

Grijani potkrovni prostor je prava alternativa drugom stambenom podu drvene ili cigle kuće. Činjenica je da je povećanje broja katova zgrade povezano sa značajnim troškovima za temeljni kapital i izgradnju stepenica. Različite konfiguracije potkrovlja se koriste ovisno o raspoloživom području i potrebama kućnog vlasnika:

Skica konfiguracije potkrovlja
  • Jedna razina. Pod slomljenim ili ravnim padinama krovnog krova imaju samo jedan stan. Izgradnja potkrovlja ovog tipa nije povezana s povećanjem težine krova, tako da je prikladna za zgrade u izgradnji i rekonstrukciji. Izvođenje proračuna i izrada crteža na potkrovlju na jednoj razini može čak i majstor bez iskustva. Prema standardima gradnje, visina stropova u stambenom prostoru trebala bi biti 2,5 m ili više.
  • Jednokrevetna razina s daljinskom konzolom. Konusni krovni krovni uređaj postavljen je pod asimetrični krov. Kako bi se povećala površina stana, njegov dio se izvodi do granica opsega strukture. Izbočeni dio potkrovlja, koji se temelji na stupovima, prilagođen je autopraonu ili garaži. Krov kuće s konzolama je asimetričan, glavni dio kuće pokriven je dvostrukim padom krova, a konzola je jednostruka ploha. Konzolni pogled na tavan podignut je kako bi se ugradili vertikalni prozori za prirodnu rasvjetu. Međutim, za stvaranje projekta i crteža takve složenosti mogu obavljati profesionalni arhitekti, a složena shema rešetkastog sustava nije prikladna za samoobnavljanje.
  • Dvoetažni. Ako je visina krova veća od 5 m, tada u potkrovlju možete opremiti dvije sobe smještene na različitim razinama i spojene stubištem. Ova vrsta tavana ne gradi se na postojećim kućama. U fazi projektiranja planira se prostor na dvije razine, koji se uzima u obzir pri izradi temeljnih crteža. Međusobni raspored rešetkastih sustava posebno je razvijen za složenu, asimetričnu geometriju krova. Druga razina podne obloge temelji se na stupovima pa je pouzdanost dizajna izravno ovisna o točnosti izračuna i profesionalnosti arhitekta.
Dvorišni mansard

Dizajneri mogu stvoriti pravu remek-djela iz konzole i dvije razine potkrovlja, iskorištavajući panoramsku rasvjetu, opremiti staklenik, vrtić ili spavaću sobu ispunjenu svježim zrakom i svjetlom, međutim, jednostavni dizajn na jednoj razini pogodniji je za samostalno postavljanje.

Prednosti potkrovlja

Domaćini pokušavaju iskoristiti svaku priliku za racionalizaciju troškova u građevinarstvu, stoga ne propustite priliku koristiti prostor ispod krova kuće. Ova mogućnost povećanja korisnog prostora kuće ima sljedeće prednosti:

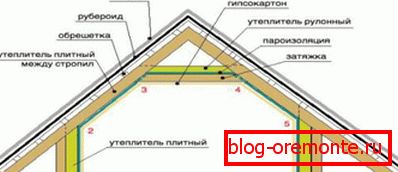

Izgled materijala na krovu mansarda
  1. Minimalna cijena od 1 kvadratna. m stambenog prostora. S obzirom na činjenicu da oprema u potkrovlju nije povezana s povećanjem troškova izgradnje temelja, trošak svakog metra u kući je jeftiniji nego kod izgradnje dvokatnih zgrada.
  2. Racionalizacija troškova grijanja. Džep zraka između poda i tavana ne dopušta toplinu generiranoj od grijača da izađu kroz krov. Zrak ne prenosi dobro, tako da će biti topliji na prvom katu zgrade, što dovodi do uštede energije.
  3. Gotov izgled. Potkrovna oprema čini kuću kompletnom i skladnom, omogućuje vam opremanje balkona, autobusa ili garaže.
  4. Brzina gradnje. Tijekom izgradnje potkrovlja u stambenoj kući, pa, svakako zaustavite eksploataciju na prvom katu. Brzina instalacije omogućuje Vam dovršetak rada opreme u potkrovlju tijekom tjedna.
  5. Minimalni troškovi. Iskusni graditelji tvrde da ne postoji jeftiniji način za dobivanje nekoliko četvornih metara.

Za opremanje potkrovlja, duljina završne stijenke zgrade mora prelaziti 4,5 m, a površina kuće je više od 7 kvadratnih metara. m, preporučeni udio visine do površine - ?.

Prostor za prirodno osvjetljenje

Prisutnost prirodne rasvjete je preduvjet koji se mora ispuniti kako bi potkrovni prostor bio smatran stambenim objektom prema građevinskim propisima. Postoje dva načina za njegovo organiziranje.

  • Ugradnja okomitih prozora. Ovo je najlakši i najpristupačniji izlaz. Vertikalni prozori se ugrađuju na ogradu, stoga ova metoda nije prikladna za krovni krov i jednostrani krov. Optimalan izgled prozora - na visini od 1,2 m od poda, to vam omogućuje da maksimalno iskoristite prirodno svjetlo tijekom dana.

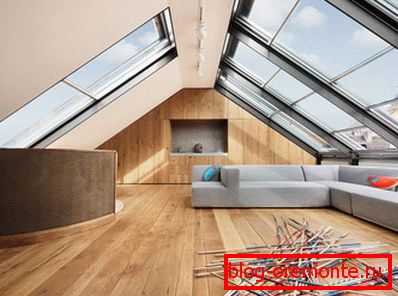

  • Ugradnja panoramskih prozora. Panoramski prozori također pripadaju vertikalnom tipu, a razlikuju ih se velika površina prozirne građe. Njihov montažni sustav koristi se za otvaranje pogleda na slikovitu okolicu. Budući da se panoramski prozor zamjenjuje velikim dijelom zabata, njegov okvir mora biti posebno učvršćen kako bi podržao težinu krova. Trošak panoramskih prozora panoramskih prozora ponekad prelazi cijenu obične vertikale. Ovisnost veličine prozora na kut nagiba
  • Ugradnja krovnih prozora. Dormer prozori ne pričvršćuju grede, već izravno na krovne padine. Zbog svog položaja, oni su izloženi istom opterećenju kao i površina krova. Svjetlosne svjetiljke opremaju udarno otporno, zapečaćeno staklo s premazom od prljavštine i ojačanim okvirom. Zahvaljujući tim karakteristikama, izdržavaju veliku količinu snijega, ne propuštaju kišu, nemojte slomiti udarce tuče i grane. Izrađuju krovne prozore s različitim mehanizmima otvaranja - zglobno, zakretno, kombinirano, postoje i modeli koji se pretvaraju u mali balkon.

Prilikom odabira prozora za tavan, imajte na umu da mora biti u skladu s krovnim materijalom, ukupna površina prozora ne smije prelaziti trećinu površine padina, a veličina prozirne strukture izravno ovisi o kutu nagiba.

Oprema za ventilaciju

Ako ćete grijati i grijati potkrovlje, mora biti opremljen sustavom prisilne ventilacije. Hladan prostor pod krovom se prozračuje samostalno kroz prozore. U visokokvalitetnom izoliranom potkrovlju ometa se prirodna cirkulacija zraka, što ga čini zagušljivim, vlažnim i neugodnim. Da biste izbjegli takve probleme, instalacija je potrebna:

Shema prirodne ventilacije kod kuće
  1. Raspršivač. Ovaj je uređaj instaliran duž ruba spoja. Kroz sustav rupa izlazi vrući zrak. Dizajn aeratornog grebena ne dopušta da insekti i vlaga prodre ispod krova. Prozračivač na mekom krovu
  2. Aeratori za točku. Aparati za dezinfekciju postavljeni su na krovove ravnih, nagnutih i šatora koji nemaju spoj s grebenom. Uz pomoć, krovni kolač "diše", daje vlagu u atmosferu, ne pati od kondenzata, što smanjuje učinkovitost izolacije. Raspored točkastih zraka - 1 komad po 20 četvornih metara. m. Aparat za bocu tipa
  3. Proizvod Kroz ove elemente, koji se nalaze pod izbočenjem krova, izvuče se svjež zrak.
Položaj elemenata ventilacijskog sustava na mekom krovu

Radni sustav prisilne ventilacije uzrokuje cirkulaciju zraka konvekcijom - svojstva toplog zraka rastu na vrh, oslobađajući prostor za hladni zrak koji se može uzeti s ulice. To će povećati vijek trajanja vitloškog sustava, krovnog materijala, zaštititi od plijesni i vlažnosti, kao i stvoriti ugodnu mikroklima u potkrovlju.

Dijagram potkrovlja razbijen krov s dimenzijama

Postoje gotovi crteži mansardi krovova standardne veličine dostupni za instalaciju ručno, ako ste neiskusni graditelj, onda najsigurnije stvar će se zaustaviti na takvim mogućnostima.
