Kako dovesti dimnjak kroz krov, visinu dimnjaka -

Uređaji za grijanje su neophodni atribut bilo koje stambene zgrade, pružajući ugodnu temperaturu za život u hladnom razdoblju, koji traje 9 mjeseci u većini regije Rusije. Međutim, dodatna udobnost dolazi u kombinaciji s određenim stupnjem opasnosti od požara. Stoga posebnu pažnju posvećuje dimnjaku kroz koji se dim i proizvodi izgaranja uklanjaju iz generatora topline i izvode izvan prostorije. Ovaj članak će reći kako ukloniti dimnjak kroz krov u skladu sa svim sigurnosnim zahtjevima.

Posljedice loše instalacije

U pravilu, usluge instaliranja dimnjaka nisu uključene u rad instalatera ili instalatera plinske opreme, vlasnik kuće mora samostalno osigurati prolaz dimne cijevi kroz krov. Zamišljena jednostavnost zadataka domaćih obrtnika odbiti usluge stručnih krovnih majstora. Ipak, loše završetak cijevi na krovu ima ozbiljne posljedice:

  1. Vlažnost ulazi kroz zidanje kroz propusni prolaz cijevi, postupno uništavajući dimnjak od opeke.
  2. Povećana vlažnost zraka unutar dimnjake stimulira širenje mikroorganizama i gljivica plijesni. Spore nekih vrsta gljiva su opasne za ljudsko stanje pa nije sigurno koristiti zaraženu cijev. U naprednim slučajevima, dimnjak i pećnica moraju se zamijeniti.
  3. Umetanje vode u prolaz dimnjaka kroz krov smanjuje izolacijska svojstva izolacije na pola. Štoviše, nakon sušenja toplinskog izolacijskog sloja, njegove karakteristike nikada neće vratiti na prethodnu razinu.
  4. Čak i rešetkasti sustav pati od loše kvalitete uklanjanja cijevi kroz krov, budući da vlaga koja prolazi kroz propusni prolaz vodi do truljenja i uništavanja.
  5. Otvori blizu prolaza cijevi ometaju normalnu cirkulaciju zraka u potkrovlju, što dovodi do povećanih gubitaka energije, troškova grijanja.

Usput, ne samo da su dimnjaci na krovu dovedeni, nego i cijevi od plinskih kotlova i ventilacijskih mjesta, za čiju ugradnju koriste iste metode.

Izbor mjesta izlaza dimnjaka i njegove visine

Prvi uvjet za kvalitetu izlazne cijevi kroz krov - ispravno postavljanje dimnjaka na krov. Funkcioniranje cjelokupnog sustava grijanja ovisi o ovom faktoru, stoga, radi izbjegavanja pogrešaka, postrojenje se provodi u skladu sa zahtjevima gradnje i požarne sigurnosti:

Shema postavljanja dimnjaka na krov
  • Dimne cijevi smještene su u neposrednoj blizini najviše točke krova, na udaljenosti od 1-1,5 m.
  • Preporučena visina dimnjaka u odnosu na hrbat krova kako bi se osiguralo normalno prianjanje peći je 0,5-1,5 m.
  • Što je veća visina dimnjaka, to je veća snaga vuče u peći ili plinskom kotlu koju pruža.
  • Što je niža cijev smještena na padini, veća mora biti duljina tako da preporučena visina dimnjaka iznad krova odgovara preporukama.
  • Takvi parametri kao visina dimnjaka, promjer poprečnog presjeka odabiru se prema preporukama proizvođača termogeneratora ili na temelju izračuna.
  • Dimnjak se uglavnom sastoji od vertikalnih sekcija cijevi, duljina horizontalnih segmenata ne smije prelaziti 1 m.
  • Postavite izlaz između elemenata rešetkastog sustava, kako ne biste prekršili njezin integritet.

Glavna poteškoća nošenja cijevi kroz krov jest da se temperatura zidova povećava za vrijeme prolaska dima, što ga čini opasnim za zapaljenje zapaljivih materijala na rešetkastom sustavu.

Elastična penetracija

Najčešće se u privatnoj konstrukciji suočavaju s ugradnjom metalnih cijevi kružnog poprečnog presjeka. Kako biste osigurali nepropusnost prolaza, koristite poseban uređaj - elastični prodor. Ovaj proizvod je izrađen od silikona ili gume visoke čvrstoće, oblikovanog lijevakom s širokom prirubnicom u obliku kvadrata ili kruga, nazvanog pregača. Zbog svojih svojstava, elastični prodor ima bilo koji oblik prilagođavajući se kutu nagiba nagiba. Izdržava vrlo visoke ili niske temperature, izlaganje agresivnim kemikalijama i široka paleta.

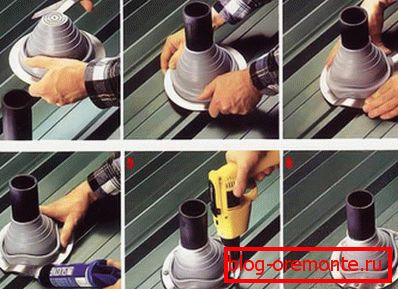

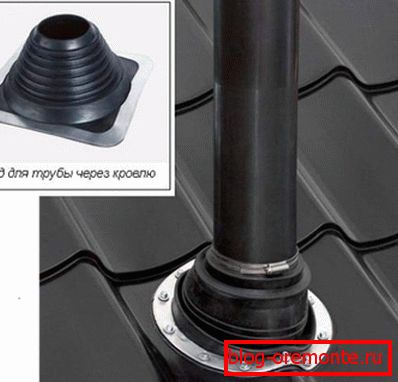

Instalacijska shema elastične penetracije Elastična penetracija na metallocerate

Pri kupnji elastičnog potapanja vodi ih promjer cijevi i boja krovnog materijala. Univerzalni modeli, u obliku stupnjevane piramide, prikladni su za bilo koju veličinu, pričvršćivanje se obavlja usitnjavanjem penetracije na željenu razinu. Vrlo je jednostavno postaviti elastičnu pregaču na krov, morate ga staviti na prolaz dimnjaka, staviti metalni krug s rupama za pričvršćivače, obraditi zglob s brtvilom za otporne na vatru i učvrstiti ga odvijačem. Za krovove s strmim padinama nanesite posebnu vrstu penetracije plastike s odgovarajućom kutnom ugradbenom prirubnicom.

Umetanje metala

U zgradama možete naći još jednu vrstu prodora za okrugle cijevi - metalni vijak. Koristi se za provođenje prolaza dimnjaka kroz krov bez olakšanja. Gotove cijevi od legure imaju standardni krovni kut koji se odabire pod krovnim nagibom. Da biste instalirali, morate:

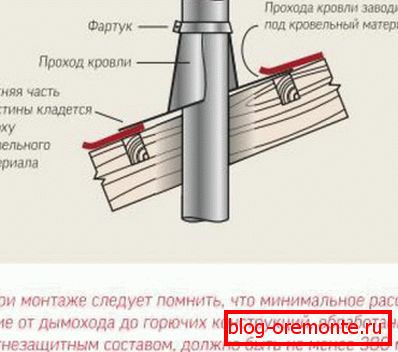

Instalacijska shema propusnice

Izrežite prikladnu rupu na krovu. Da biste to učinili, označite marku na površini krova. Ovisno o krovnom materijalu, rezanje se vrši s brusilicom ili oštrim škarama, a korak unatrag 1-2 cm unutar kruga.

  • Uklonite vodonepropusni i izolacijski materijal iz rupe, oslobađajući prolaz za dimnjak. Ako je potrebno, uklonite elemente letvice pažljivo ih odsijecite.
  • Na donjoj strani krova osigurajte listove otporne na vatru otvora potrebnog promjera takvog prostora da na svakoj strani dimnjaka postoji 15-20 cm margina.
  • Gurnite modul cijevi u rupu, spojite ga s postavljenim dimnjikom, zategnite spoj spojnicom.
  • Staviti ispusnu cijev na cijev, pričvršćivanje na površinu nagiba brtvljenja i vijaka s gumenim poklopcem.
  • Za dodavanje cijevi s novim segmentima tako da visina dimnjaka dosegne prekoračenje razine grebena za 0,5-1,5 m.

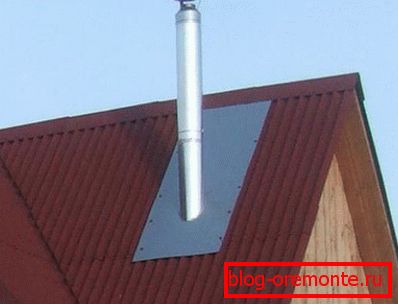

Prolazna cijev na krovu valovitog

Neki obrtnici radije koriste drugačiju metodu - oni su prethodno zavareni u dimnjaku kroz ulaz, izolirani termoizolacijskim materijalom, na primjer, kamena vuna, a zatim je ova konstrukcija postavljena u prolaz.

Zaključak pravokutnih i kvadratnih cijevi

Dimnjaci i kamini od cigle, najčešće kvadratnog ili pravokutnog oblika, tako da koristite druge metode kako biste ga doveli na krov. Ovaj zadatak je za iskusnog majstora peći, a ne domaćeg obrtnika, jer proces koristi posebnu tehniku ​​zidanja. Kada se dimnjak približi krovu, u njemu se izrezuje rupa odgovarajuće veličine s razmakom od 2-5 cm, kroz koju stroj za kavu donosi cijev na krov. Iako otporna na toplinu cigla savršeno održava toplinu unutar cijevi, iznutra je prolaz odrezan od azbestnih ploča kako bi zaštitio rogove od požara.

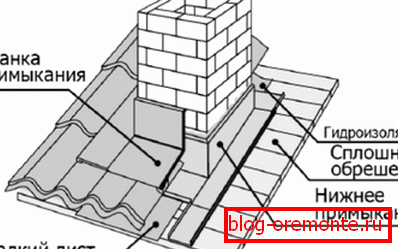

Instalacijska shema ukrasne završne pregače Instaliranje ukrasne vanjske pregače

Na čeličnu cijev s metalnim profilom pričvršćena je meka vodonepropusna traka na olovnom ili aluminijskom profilu, čiji je donji rub fiksiran na krov sa brtvilom. Nakon toga, ružna vodonepropusnost zatvorena je posebnom ukrasnom pregaču. Sastoji se od četiri dodatna dijela i postavlja se ispod krovnog materijala, čime je prolaz uredan i dobro zaštićen.

Ugradnja izlazne kutije

Krovna struktura sastoji se od slojeva nekoliko materijala, čija vatrostalna svojstva se izražavaju na različite načine. Dok većina krovnih materijala ne gori i ne podržava izgaranje, krovni sustav, tradicionalno izrađen od drveta, ne posjeduje takva svojstva. Kako bi sigurno uklonili dimnjak kroz bilo koji materijal, postavite prolazni okvir:

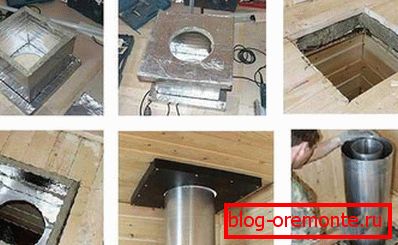

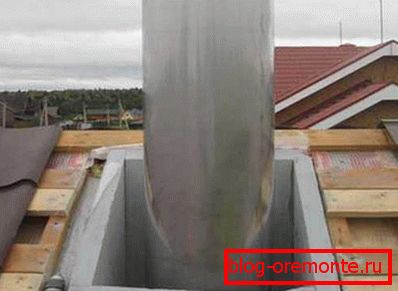

Shema montaže izlazne kutije Ispuštanje cijevi kroz kutija za ispuštanje azbesta
  • Prije svega, oni kupuju ili proizvode kutiju vatrostalnog materijala, na primjer, metala ili azbesta. Veličina kutije je odabrana u skladu s presjekom cijevi, tako da je između njihovih zidova bilo najmanje 15 cm.
  • Nakon što je napravljena rupa, u njega je postavljen kanal, gornji rub je poravnat s razinom krova.
  • Izvadite dimnjak kroz otvor u prolazu. Rubovi vodonepropusnog filma i parne barijere su lijepeni na cijev sa brtvljenjem i armiranom trakom.
  • Sredina se ulijeva u kutiju ili se kamena vuna položi kako bi izolirala dimnjak. Materijali za toplinsku izolaciju smješteni su uzimajući u obzir činjenicu da ne smiju ometati cirkulaciju zraka.
  • Vanjska, cijev dimnjaka, ovisno o obliku i krovnom materijalu, ukrašena je elastičnom penetracijom, dekorativnom pregačom ili metalnom cijevi.

Dobra izrada dimnjaka ne pokvarila je izgled krova, ne dopušta vlagu i sigurna s gledišta propisa o sprječavanju požara. Pridržavajte se ispravne tehnologije za prolaz cijevi kroz strop kako biste zaštitili sebe i svoju imovinu.
