Kako instalirati odvode na krovu

Nedostatak mogućnosti normalnog uklanjanja padalina s krova zgrade doprinosi brzom smanjenju krova do neupotrebljivog stanja. Kako bi se to spriječilo, krovni odvodni sustav najprije je osmišljen i instaliran s kanalima za odvod i odvod. Loš funkcioniranje sustava odvodnje ili njegovo potpuno odsutnosti uzrokuje trajnu vlažnost na krovu i nekontrolirano otjecanje vodenog okoliša tijekom oborina u obliku kiše i snijega. Takav poremećaj na krovu dovodi do negativnih posljedica ne samo za krov, već i za cijelu zgradu u cjelini, počevši od zidova i završavajući s temeljima.

Primjenjivi materijali

Tržište sustava odvodnje danas nudi materijale za ugradnju i konstrukcijske elemente iz materijala različitih sastava. Svi imaju svoje osobine. Stoga, prije nego što napravite odvod s krova, prvo morate saznati koje materijale možete koristiti za ovaj posao.

Sustav se montira iz pocinčanog lima.

Pocinčani čelikšto je klasično i relativno jeftino. Nažalost, ovaj materijal nije dovoljno otporan na korozijske procese, što dovodi do kratkotrajnog djelotvornog djelovanja.

Metalni odvod

Pocinčani čelik со слоем покрытия полимерного, Drenažna mreža izgrađena od takvog materijala vizualno izgleda lijepo - možete odabrati boju koja će se uskladiti s pokrovom krova. Osim toga, vijek trajanja materijala je veći od pocinčanog čelika. Nedostaci uključuju visoke cijene za proizvode s premazom polimera i potrebu za povećanom pažnjom tijekom ugradnje.

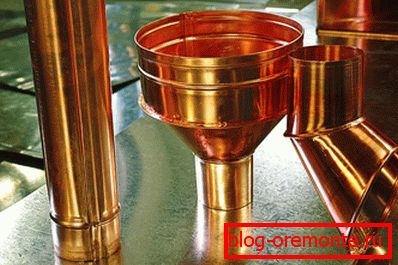

Bakreni odvod premazan

bakar, koji vizualno pojačava sustav odvodnje, ali je podložan vanjskom utjecaju i skup je.

Metalna plastika

Metal-plastika (plastična) danas najviše potražnje, jer je jeftin i jednostavan za instalaciju. Osim toga, ima dobre rezultate.

računanje

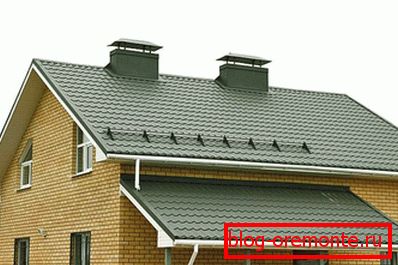

računanje системы по площади крыши

Kako bi se stekao potrebni materijal, prvo se izračunava sustav odvodnje koji se sastoji od sljedećih proizvoda:

  • žljebovi, koji se sastoje od nosača, spojnica, elemenata kuta, lijevaka i čepova;
  • cijevi koje se sastoje od nosača, spojke, gornjih i donjih koljena.

Obratite pažnju! Izračun odvoda odvraća se ponajprije iz područja drenažnog krova. Ovisno o tom parametru, odabiru se promjer žljebova i broj lijevaka.

Prihvaćen, broj prekoračenja treba odgovarati broju krovnih krakova. Moguće je samostalno izraditi shemu mreže odvoda nakon što su naoružani standardnim projektima, SNiP-ovima i drugom regulatornom i tehničkom literaturom. Ako nema takvih kalkulacija, preporučljivo je kontaktirati stručnjaka.

Ovdje su navedene opće preporuke za izračunavanje performansi elemenata sustava odvodnje:

  • kada gradi malu zgradu s krovnom površinom do 70 m, promjer otvora mora imati hodnik od 7,0? 11,5 cm, a poprečni presjek odvodnih cijevi mora biti u rasponu od 5,0-7,5 cm;
  • za srednje veličine kuće s krovom do 100 m?, mjerač žlijeba može početi od 11,5 cm i završiti na 13,0 cm s promjerom od 7,5 cm do 10,0 cm;
  • ako su strukture velike i krovna površina počinje od 100 m?, promjer utora treba biti unutar 14,0? 20,0 cm i promjer cijevi - 9,0? 16,0 cm
Elementi sustava odvodnje

Na temelju pravila o omjeru odnosa površine padina prema broju odvodnih cijevi, uzima se na 100 m? ravnina 1 odvodni kanal.

Obratite pažnju! Za drenažu važno je pridržavati se prihvatljivog nagiba žlijeba. Ako je mala, voda u zbirkama će ostati, uz pretjeranu pristranost - lijevak neće propustiti vodu za valjanje. Ograničenje nagiba žlijeba je 0,003 do 0,005.

Kada kupujete proizvode morate brojati njihov broj. Znajući postojeće geometrijske parametre krova i dimenzije ponuđenih proizvoda, potrebno je izračunati potrebnu snimku na temelju uštede materijala. Prilikom ugradnje jednog sustava kanala neophodno je uzeti u obzir broj spojeva spojke. Izračunajte njihov broj je vrlo jednostavan. Ako, primjerice, postoji 20 uložaka, tada bi kvačilo trebalo biti manje od 19 - 1.

instalacija

instalacija водосточной системы

Prema standardima gradnje, sustav odvodnje obavlja se prije početka krovišnih radova. Instalacija žlijebova ne može se obaviti bez ugradnih držača koji će držati vodospremnike.

Pravila učvršćivanja

U normalnom radu, nosači su fiksirani na glavu ili na noge rogova u odsustvu prvog elementa donjeg krova. Udaljenost između zagrada određuje se materijalom žlijeba. Ako su pladnjevi izrađeni od plastike, visina pričvršćivača će biti 50 cm. S metalnim odvodnim sustavom udaljenost između zagrada iznosi oko 100 cm.

Tokovi i kutni kanali trebaju biti fiksirani sa zagradama od 2 svake od susjednih stranica. Ladica mora biti postavljena na takav način da se njezin srednji dio okrenuo prema izbočini krova. U tom položaju, čak i kod oborina, oborina neće proći kroz strane.

Tada ćemo govoriti o instalaciji odvoda, na temelju željene nagib pladnjeva. Kanali moraju biti instalirani s diferencijalom od 0,3? 0,5 cm po duljini 1 m, drugim riječima, s duljinom trake od 11,0 m, padina će biti jednaka 3,3? 5.5 cm

Rad počinje postavljanjem prvog nosača na glavu ploče na samom početku. Zatim, na suprotnoj strani, posljednji element za pričvršćivanje postavlja se pod nagibom određenim proračunom. Između dviju zagrada, konop je ispružen, pri čemu će ostali elementi pričvršćivanja biti usmjereni prilikom pričvršćivanja.

Na fiksnim kenama zalijepljuju se kanali. Rastu se ispod prednjeg dijela pod savijenim izbočinama nosača i okreću se sve do strane zida, tako da se n-oblikovanje formira u odvod u obliku slova U. Vreće se fiksiraju pomoću posebno odabranih ploča.

Ako se koriste drenažni sustavi od plastike, montaža pojedinačnih elemenata obavlja se na dva načina:

  • pomoću gumenih brtvila;
  • pomoću hladnog zavarivanja.

Obje su mogućnosti dovoljno dobre, ali osim prednosti, imaju i neke nedostatke. Gumene brtve, osim dobro brtvljenja elemenata odvoda, također kompenziraju širenje dimenzija cijevi s skokovima temperature. Međutim, vrijeme takvih brtvila nije pozitivan čimbenik, jer s njihovim prolazom gumeni proizvodi gube radne funkcije.

Ako se koristi druga metoda instaliranja sustava odvodnje, upotrijebljene adhezivne mješavine čvrsto i trajno fiksiraju spojeve, jer hladni tip zavarivanja pričvršćuje elemente na molekularnoj osnovi. Nedostatak ove metode je nemogućnost povezanih cijevi da fleksibilno reagiraju na pad temperature, što dovodi do njihova pucanja.

Elementi montaže

Sljedeća faza rada je pričvršćivanje odvodnih cijevi i izlaznih lijevaka. S plastičnim odvodnim sustavom u žljebovima, gdje će se postaviti lijevak, kroz piljevinu se provlači rupu, čiji se rubovi tretiraju s papirnatim papirom ili okruglim materijalom.

Gornjoj strani lijevka se tretira traka ljepila s udaljenosti od 10 mm od ruba žljebova. Prema promjeru već završene rupe, ljepilo se nanosi u 2 kruga na razmaku od 5 mm između njih. S radom lijepljenja lijevka ne može biti spor. Stavlja se ispod posude i pritisne na mjesto oblikovane rupe. Zagrijavanje plastike na jednoj i drugoj strani rupice usred žljebova, gdje se nalazi lijevak, čini neku vrstu usidrenja "suza".

U završnoj fazi rada ugrađuju se odvodne cijevi, koje zapravo dovršavaju postupak odvodnje vode s krova. Kada radite ovaj posao, morate znati sljedeće:

  • cijev mora biti s zida kuće na udaljenosti od 30 do 80 mm, a sigurno ne manje, inače će se zid emitira iz čestog dodirivanja s vodom, što može dovesti do gljivica unutar sobe;
  • montažni nosači kada su postavljeni na udaljenosti do 2 m između njih, nužno moraju biti montirani na spoju cijevi;
  • udaljenost između površine tla i odvoda cijevi mora biti do 0,3 m, a u prisutnosti drenaže - do 0,15 m.

Instaliranje odvodnih cijevi je lukav posao koji treba pristupiti s punom odgovornošću, što se očituje putem videozapisa koji pokazuje kako je najbolje instalirati odvodne kanale.

video

Nudimo Vam da se upoznate s video materijalima o ugradnji oluka:

U sljedećem videozapisu vidjet ćete postupak ugradnje plastičnog odvoda:
