Kako izgraditi krovni krov sa svojim rukama - uređaj i

Početni obrtnik može napraviti mnogo grešaka prilikom izgradnje krovnog tipa kuka. Razlog nije ni složenost dizajna ili instalacije, te pogrešna implementacija pripremnog dizajna. Svaki profesionalni graditelj zna: jednom smanjiti, morate mjeriti najmanje sedam. Stoga je kostni krov s vlastitim rukama izgrađen samo na osnovi inženjerskog izračuna i planiranog na njemu. Zatim pročitajte kako izračunati osnovne parametre krova, odabrati presjek svojih elemenata i pravilno izvršiti instalaciju.

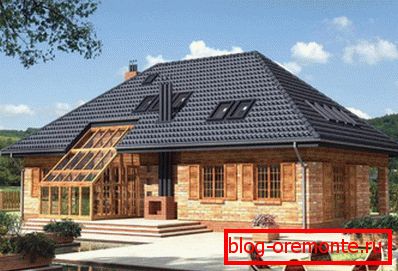

Krovni krov

Krovni krovni krovni letvica

Značajke dizajna

Krovni krov - jedna od vrsta hilar. Ako pogledate kuću s takvim krovom na vrhu, oblik će nalikovati zapečaćenoj omotnici. Dvije padine manjeg područja u obliku trokuta zove se kuka. A druga dva imaju trapezoidni oblik i veću veličinu. Uređaj krova podvrsta kose sastoji se od sljedećih čvorova:

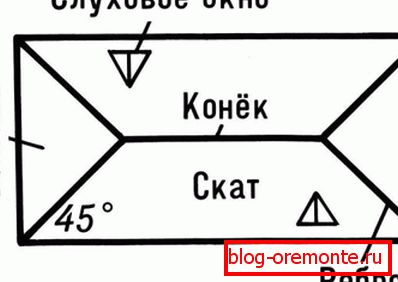

Gornji pogled krova krova

  1. Skate, ovo je vrh krova, linija koja se na njihovom spoju formiraju. Posebnost grebena krova krova je da je duljina manja od duljine strukture koja se preklapa.
  2. Vješke se nazivaju trokutaste padine, koje se nalaze iznad završnih zidova. Oni zamjenjuju zabat i nastaju dijagonalnim i srednjim gredama.
  3. Скатов. Krovni krov помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
  4. Reber. Rebra su kutovi formirani na zglobovima kukova i trapeznih zraka. Broj rubova krova na krovi podudara se s brojem dijagonalnih greda, tj. Ima ukupno četiri.
  5. Sustav odvodnog kanala. Odvodnja, koja se sastoji od lijevaka, cijevi i kanala, potrebna je za ispuštanje viška tekućine s površine krova kuka u kanalizaciju oluje.

Imajte na umu da krovni uređaj kuka ne dopušta stvaranje potkrovlja, jer dvije dodatne padine značajno smanjuju strop u prostoriji ispod krova.

Rafteri i prateći elementi

Sustav vitla donjeg dijela drveta je nešto drugačiji od dvostrukog nagiba, a komplicirana konstrukcija rampe zahtijeva veći broj elemenata. To uključuje:

Građevinski rešetkasti sustav
  • Ridge run. Greda na kojoj su spojeni krovni okviri.
  • Dijagonalni rogeri. Četiri rešetkaste noge formiraju rebra kukova. Od kraja klizača, odlaze na kutne zglobove mauerlat, povezujući ih s mauerlatom. Njihova duljina je dulja od običnih rogova, tako da za njihovu proizvodnju koriste dvostruke ploče ili materijal veće sekcije. Zanimljivo je da je kut dijagonalnih nosača noge nježniji od srednjih, ne zaboravite na to pri izradi crteža.
  • Intermedijarni ili obični rogeri. Rafter noge, koje popraviti vrh na grebenu, a kraj na mauerlate.
  • Središnji obični rogeri. Šest raftera, koji se spuštaju s krajem klizača i dijagonalnom travom nogu. Naporna jedinica rešetkastog sustava, čija montaža zahtijeva pažnju i točnu oznaku.
  • Kratke noge ili dame. Kratke nogavice nisu u dodiru s grebenom u gornjem dijelu, pričvršćene su na dijagonalne grede. Što je niža ljestvica, to je manja duljina.
  • Zatezanje. Skakač između običnog rešetkastog para, izrađenog od drva. Zatezanje na vrhu krova, odmah ispod grebena, zove se vijak. I kao donji stezanje, pričvršćen na podnožju rogova, koristite podne grede.
  • Prijem. Okomito postavljeno drvo koje podupire greben, prebacujući težinu krova na ležajne pregrade. U nekim izvedbama, rešetkasti sustav stalka postavljen je na sredini roeta kako bi se oslobodio središte prostorije u potkrovlju.
  • Potporni ili podvrgnuti. Nosač pričvršćen okomito na grede. Strut štiti rogove od opadanja, potrebno je ako je duljina krovnih nagiba veća od 4,5-5 m.
  • Sprengel. Farma Sprengelnoy zove uređaj koji je neophodan za podupiranje dijagonalnih nosača stopala. Sastoji se od dvije grede: jedna povezuje dvije strane mauerlat, a druga leži na prvom i dijagonalnom trapu.

Sustav prigušivanja ograde

Iskusni majstorski krovnici kažu da će krovni sustav biti pouzdani samo ako koristite isti materijal, isti dio i isti način pričvršćivanja za izradu elemenata.

Izračun i projektiranje

Prije izgradnje krova tipa kuka potrebno je izračunati elemente njezine strukture. Prije početka izračuna planira se shema kuće preklapanja sa svim poznatim dimenzijama. Zatim, pomoću jednostavnih geometrijskih formula na temelju Pitagorinog teorema, odredite:

Izračunati parni krovni parametri
  1. Visina klizaljke. h = b x tg? / 2, gdje je b dužina strukture između nosača s prednje strane, - kut padina.
  2. Duljina običnih rogova. e = b / 2 x cos, gdje b je duljina strukture između nosača s prednje strane, eh? - kut padina, e - duljina običnih nosivih nogu.
  3. Kvadratne klizaljke. S = 2ea, gdje je S ukupna površina padina krova kose, e je duljina običnih greda, a dužina je između duljine nosača duž duljine strukture.
Izračunavanje duljine dijagonalnih nogu Crtanje kuka na krovu kuka

Za standardne vrijednosti nagiba kosih krovnih nagiba, postoje tablice s koeficijentima s kojima možete izračunati duljinu dijagonalnih greda bez izračuna, znajući veličinu ranga i datoteke. Korak između klastera također se bavi referentnim materijalima, usredotočujući se na vrstu drveta, njegovu debljinu i duljinu padina. Rezultati izračuna primjenjuju se na crtež, prema kojem se naknadno izrađuje oznaka.

Mount Maurlat

Mauerlat - osnova na kojoj instalira krov. Mauerlat je potreban kako bi se rasporedile težine krova oko perimetra ležajnih pregrada. Najčešće za proizvodnju koristi drvo od tvrdog drva. Teža i složenija struktura krova, veći dio mora biti. U većini slučajeva prikladna borova drva, veličine 150x150 mm ili više. Mauerlat je postavio prije nego što gradiš kuću u sljedećem redu:

Označavanje krova krova
  • Izmjerite i vidite traku potrebne duljine. U uglovima, mauerlat je međusobno povezan "u šapu". Za rezanje utora ispod grede, morate staviti oznaku.
  • Na gornjem redu zidanja drvena građa je izrađena od dasaka i izlivena s viskoznim betonom u koju su umetnute metalne vrhove za pričvršćenje jezgre šipke.
  • Nakon postavljanja betona, potrebno je stvoriti vodonepropusni sloj između njega i ploče s naličjem. Da bi se to postiglo, beton se može nanijeti bitumenskom mastitom ili obložiti površinu estriha s krovnim materijalom.
  • Obradite drvo s antiseptičkim pripravkom, dubokim prodorom za usporavanje vatre i vodootpornim lakovima.
  • Označite i izbušite rupe u metalnoj ploči za metalne vijke.
  • Gurnite šipku na vijke i čvrsto zategnite sidrene vijke.

Važno je da svaka rupa smanjuje jačinu snage ploče, tako da ne biste trebali koristiti veliki broj klinova, a strogo je zabranjeno rezati u njega za montažu greda!

Proces izgradnje

Krovni krov izgrađen je vlastitim rukama prema jasnoj uputi koja opisuje slijed svakog koraka. Kako bi rezultat opravdao vrijeme i potrošene materijale, rad bi trebao biti izveden prema tehnologiji:

  1. Instaliranje pušnica. Grede koje se preklapaju mogu se koristiti kao trakice, potrebno nam je najmanje dva takva elementa kako bismo ih instalirali. Iskusni obrtnici grade šetalište iznad greda kako bi izgradili sigurnosni sustav udobniji i sigurniji.
  2. Na monti su montirana dva stalka. Ako je potrebno, police mogu biti više, ali bez potrebe da struktura bude teža. Iako sustav nije stekao stabilnost, police su učvršćene vertikalno s privremenim potporama. Ugradnja stalaka i dijagonalnih greda
  3. Na policama je postavljen hrpasti nosač i pričvršćen je dugim noktima. Obične noge stopala pričvršćene su na nosač metalnim oblogama ili uglovima.
  4. Na središnjim gredama postavljenim na nagibima kukova, a potom i dijagonalnim nosačima dvostrukih ploča. Načini pričvršćivanja nožnih nogu
  5. Učvrstite stražnje grančice, tamne, fillies i ploče vjetra na jednoj ili dvije rampe.
  6. Kontejnerski sanduk se montira, a membrana za brtvljenje pare postavlja se na trake i pričvršćuje se pomoću konstrukcijskog klamerica. Shema podne obloge
  7. Da bi se izgradio krovni krov, češće se koriste mekani krovovi, jer je uz pomoć lakše prekriti obronke složene geometrije. Za krovne materijale ove vrste, morate napraviti kontinuirani sanduk od vlage otporne šperploča plahte.
  8. Uz pomoć posebnog zatvarača od nehrđajućeg čelika s gumenim poklopcem, krovni materijal pričvršćen je na letvicu. Imaju listove s preklapanjem od 10-15 cm kako bi se zaštitio od prodiranja vlage. Imajte na umu da je strmiji nagib krova, što se više preklapaju.
  9. Nakon što se položi krovni materijal, krov se može izolirati iznutra, opremljenim prozorima, kanalima i dimnjaku.

Krov tipa kose najprikladniji je za iskrenu gradnju, ali kako bi se sami izgradili, potrebni su izračuni, dizajn i strpljivost, bez kojih je nemoguće uspjeti.
