Kako izgraditi mansardni krov učiniti sami - instalacija i

Izgradnja kuća uvijek počinje određivanjem potrebnog životnog prostora, dubina polaganja temelja i ukupni troškovi gradnje ovise o tom parametru. Kako bi mali zemljište bilo dovoljno za organiziranje povrtnog vrta, kupališta i sjenice, nemoguće je proširiti stan u vodoravnom smjeru, izgradnja dodatnog poda je preskup. Povećanje stambenog prostora u takvoj situaciji pomoći će krovu manšeta vlastitim rukama.

Vrste krovnih krovova

Potkrovlje - grijani ili hladni prostor pod krovom, koji se koristi kao stambeni. Prema propisima o gradnji, u potkrovlju potrebno je opremiti prozore za prirodnu rasvjetu i stropove dovoljne visine za osobu. Sobe pod krovom u kojima se ti uvjeti ne zadovoljavaju nazivaju se potkrovlje. Za potkrovlje prikladne su sljedeće vrste krovova:

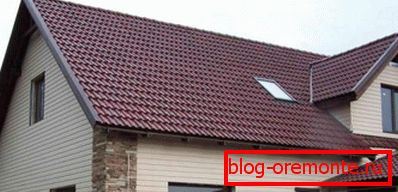

  • Zabat. Najjednostavniji dizajn za potkrovnu opremu. Sastoji se od dvije pravokutne padine i trokuta. Da bi se postigla željena visina stropa za stambeni prostor, potrebno je položiti vrlo strmi kut padina. Time se povećava površina i težina krova s ​​dvostrukom padinom, zbog čega je njegova ugradnja ekonomski nepraktična. Krovni krovni nosač
  • Neraspoložen. Krovni konstrukcijski krak sastoji se od dvije trapezoidne padine i toliko trokutastih koji se nalaze iznad završnih zidova umjesto na oklopima. Visina stropa ispod kukova nije dovoljna za stambeni prostor, pa je potkrovlje premalo. Međutim, dovoljno je organizirati skladištenje stvari ili zimsku pohranu potrošnog materijala, ako se ne zagrijava. Krovni krovni krov
  • Poluvalmovaya. Posebnost polukružnog krova je da njezini krajnji obronci ne potpuno zamjenjuju ograde, već djelomično. Bokovi male veličine ne smanjuju visinu stropa, pa je ugradnja poluklopljenog krova kao tavana sasvim moguće. Jedini nedostatak ove opcije je složenost rešetkastog sustava i visoka potrošnja krovnog materijala. Polukružni krovni mansardni krov
  • Loma. Ovo je vrsta dvukhskatnogo tipa krova, čiji se padovi sastoje od dva dijela, s različitim kutom nagiba. Gornji dio slomljenog krova je bolje, a niži - strmi. Ova konfiguracija omogućuje učinkovitije korištenje prostora bez povećanja troškova gradnje. Broken krov - najpovoljnija mogućnost kako izgraditi mansardni krov s minimalnim ulaganjem.

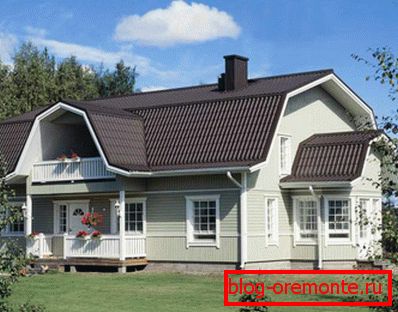

Razbijen krovni krov

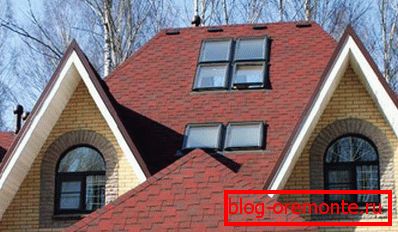

Instalacija krova na mansardi pogodna za život osigurava obveznu toplinsku izolaciju, organizaciju prirodne rasvjete uz pomoć prozora mansarda ili okomitih prozora i prisilne ventilacije.

Prednosti slomljenog krovnog krova

Da biste napravili prostrani stambeni potkrovlje, potrebno je izgraditi slomljeni krov. Njegov dizajn je najprikladniji za tu svrhu, jer:

  1. Pogodan je za već izgrađene kuće u kojima obavljaju rekonstrukciju krova kako bi opremili stambeni potkrovlje. Slomljeni krov je tek neznatno teži od uobičajene dvostruke padine, tako da ova promjena ne mora ojačati temelje.
  2. Pod ovom vrstom krova moguće je instalirati dvoetažni potkrovlje, ako je visina stropa 5 m ili više.
  3. Poboljšanje energetske učinkovitosti domova. Ugradnja slomljenog krova, čak i ako se ne grije, stvara gustom zračnom rasporu između grebena i stropa prvog kata, zbog čega se topline sprema u grijanim prostorijama.
  4. Mogućnost uređenja balkona. Čini se da je trapezoidni zabat slomljenog krova dizajniran za instalaciju prostranog balkona na njemu.

Imajte na umu da je izgradnja potkrovlja bilo kojeg tipa skuplja od uobičajene, kako bi bila prikladna za život, ugradnju skupih prozora, izolaciju i instalaciju ventilacijskog sustava.

inženjering

Prije gradnje krovnog krova, potrebno je izraditi izračune svojih parametara i nacrtati dijagram relativnog položaja elemenata. Budući da je središnji kriterij korisna površina potkrovlja, morate ga odgurnuti:

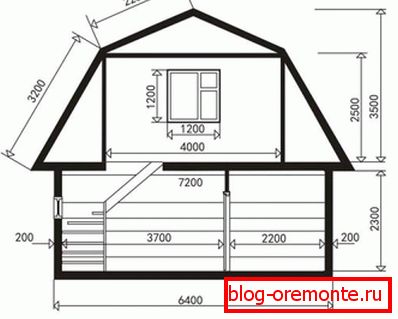

Dijagram potkrovlja razbijen krov s dimenzijama
  1. Na listi papira nacrtajte kućište u izgradnji s dimenzijama, uvijek u skladu s mjerilom. Odredite sredinu krajnjeg zida, postaviti od ove točke željenu visinu stropa. Minimalna vrijednost ovog parametra je 2, 5 m. Ne zaboravite uzeti u obzir debljinu ploča.
  2. Vratite se do sredine krajnjeg zida, lijevo i desno, izmjerite željenu širinu prostorije u potkrovlju. Gore od tih točaka nacrtajte crte duljine jednake visini stropa. Spojite ih zajedno. Rezultirajući pravokutnik označava granice potkrovlja.
  3. Iz sredine kraja zid mjeri udaljenost do grebena krova. Grede se postavljaju na visinu od 1,2-1,5 m od stropnog stropova. Iz grebena do uglova pravokutnika koji označava potkrovlje, nacrtajte ravne linije, gornje dijelove obronaka slomljenog krova. Zatim nacrtajte niži, strmi dio nagiba, a krovna shema je spremna.

Da biste utvrdili kutove nagiba padina razbijenog krova, možete upotrijebiti kutnik ili pogledati tablicu gotovih vrijednosti odnosa duljine nagiba do širine.

Osim toga, morate osigurati da rezultirajući kut nagiba odgovara vremenskim prilikama u području gradnje kuća i krovnih materijala, za instalaciju koju planirate. Klimatologija graditeljstva daje preporuke o izboru nagiba padina na temelju podataka o vjetru, snijegu i kišnom opterećenju.

Izgradnja slomljenog krova bez zadovoljavanja tih standarda je ispunjena sa suzbijanjem krova kad je ukočen vjetar, kolaps strukture tijekom snijega i propuštanja iz jakih kiša.

Građevinski rešetkasti sustav

Prije gradnje krova potkrovlja, potrebno je utvrditi koji su elementi od kojih se sastoji. Sjeckanje bilo kakvog krovnog rešetkastog sustava, poput kostura, koji nosi težinu strukture. Sastoji se od sljedećih dijelova:

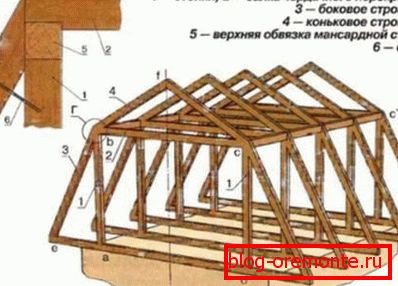

Truss sustav slomljenog krova potkrovlja
  • Mauerlat. Mauerlatny šipka postavljen na gornji rub zidanja kod kuće omekšati gredu s vitlom i ravnomjerno rasporediti teret. Drvene kuće od drveta i trupaca ne zahtijevaju ugradnju mauerlat, budući da je ova uloga izvedena od ekstremnih naplataka, ojačani brašnama izrađenim od spajalica ili klinova.
  • Rafter. Rafterove noge formiraju rampe. Slomljeni krov ima dvije vrste rogova - gornji i donji. Gornji se kreću od grebena do puševa, a niže od puševa do mauerlat.
  • Skate. Spojni sljemenjak nalazi se na mjestu gdje su noge jednog ležajnog para spojene zakrkom od metala ili šipke. Ovo je najviša točka krova.
  • Dimova. Puffovi su vodoravno montirane ploče koje povezuju rogove iz jednog para. Gornji puf, smješten ispod hrbat, zove se vijak i ima deblji dio. Izgradnja slomljenog krova također uključuje postavljanje donjeg puhača, koji služi kao podne grede i osnova je podova.
  • Stalci. Sustavi gustih drva postavljeni na stezanje kako bi podržali klizaljke ili grede. Ugradnja stalaka obavlja se samo vertikalno.
  • Podupirači. Podupirači su montirani dijagonalno, pod kutom prema nosačima, odmajući se od kravate ili stalka. Ti elementi su potrebni za podupiranje dugih greda, koji se savijaju od svoje težine.
  • Kontrakcija. Kontrakcije su ploče koje povezuju dva susjedna vertikalna nosača.
  • Baka. Baka je vješalica rešetkastog sustava koji povezuje greben i gornji puf.

Svi dijelovi rešetkastih sustava izrađeni su od visokokvalitetnog drveta čiji je presjek izračunat u izračunima, radi praktičnosti onih koji instaliraju ručno, postoje tablice s preporučenim vrijednostima, ovisno o dužini, stupnju i udaljenosti između elemenata.

Slijed rada

Kako bi se visokokvalitetno gradilo krovni krov, potrebno je strogo promatrati tehnologiju i slijed instalacije. Imajte na umu da čak i iskusni majstor teško može nositi sa samom instalacijom zbog teške težine rogova, tako da početni obrtnik treba pomoć 1-2 radnika s nepunim radnim vremenom. Izgradnja slomljenog krova izvodi se u sljedećem redoslijedu:

  1. Ugradnja kosilice. Drvo mauerlat pričvršćeno je na gornjim dijelovima prednjih zidova duž budućih padina. Ako se u kući koja se pokriva nalazi ležajna pregrada koja se koristi za izradu rešetkastog sustava, na njemu se postavlja mjerač razine. Mauerlat je postavljen na vodonepropusnost, a drvo je prekriveno antiseptičkim sastavom kako bi se povećao njegov životni vijek. Načini montaže ploče s napajanjem

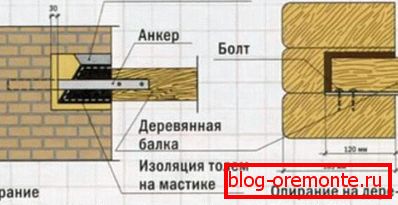

  2. Ugradnja podnih greda. To se može učiniti na dva načina: na vrhu mauerlat ili na prethodno pripremljenim izbočinama u zidu. Prva opcija omogućuje proširenje prostora na tavanu uklanjanjem greda oko ruba kutije kod kuće. Na vrhu stropnih greda, privremeni podovi su izrađeni od dasaka bez njihova pričvršćivanja noktima. Podovi su potrebni radi lakšeg montažnog rešetkastog sustava. Mogućnosti ugradnje podnih greda
  3. Montažne police. Na jednakoj udaljenosti od sredine stropne zrake, prvi stalak montiran je vertikalno i pričvršćen s 2-3 metalne kuteve. Izvršite iste radnje s potonjem i izvucite kabel između njih. Usmjeravajući se na kabel, popravite sve preostale police na svakom podu greda. Kako bi se spriječilo vertikalnost elemenata da budu uznemireni, privremeno se postavljaju na nokte za učvršćenje.
  4. Ugradnja tračnica. Šipka istog dijela postavljen je na dva odlaza s gornje strane i pričvršćena na metalne kutove. Izvršite ovu operaciju sa svakim parom stalaka.
  5. Popravite donje rešetke. Gornji dio nogu je pričvršćen na stalak, a donji kraj pričvršćen je na stropne grede ili na glavno svjetlo. Pričvršćivanje se vrši pomoću spojnica, vijaka ili noktiju. Ako je kuća drvena, nije se smanjila, niža se veza izvodi pomoću metalnih zatvarača tipa klizača tako da se krov ne deformira u procesu sušenja drva kod kuće.

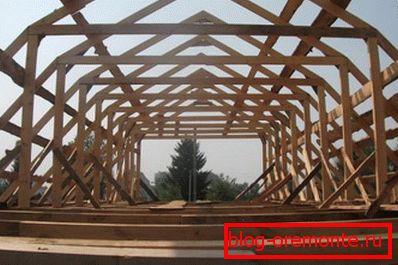

  6. Popravite gornje grede. Napravite noge jednog komada. U gornjem dijelu s dvije strane pričvršćen je metalnom pločom, a na dnu koristite čavle ili spojnice. Instalirani krovni nosači
  7. Između svornjaka i ruba veze objesiti baka, podešavanje svoje napetosti, tako da većina puff padne na hrbat.
  8. Oni noktiraju srebrne letvice, vodonepropusni film i letvica su pričvršćeni na vrhu s konstrukcijskim klamupom. Polaganje krovnog materijala.

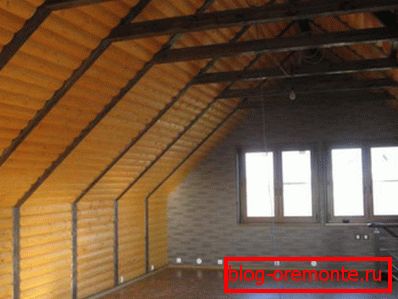

  9. Ogrtače ne zaboravljaju ostaviti otvore za prozore. Izolirajte otvore i nagib krova iznutra. Izradite okvir, objesite zidove i strop potkrovlja. Izvršite unutarnju oplatu i umetanje prozora. Potkrovna izolacija iznutra
  10. Na padinama krova ugradite kanal i cijev koja ispušta vodu u kanalizaciju oluje. Opremljen sustavom prisilnog ventilacije i aeratorom grebena.

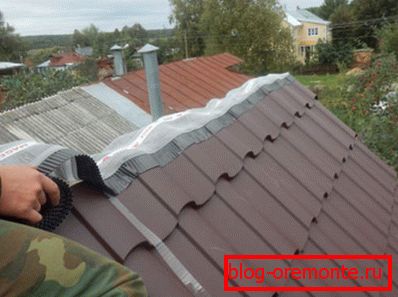

Ugradnja ventilacijske trake i aeratera na krovni krov

Krovnog mansarda s vlastitim rukama dobar je izlaz kad je kuća skučena i nema mogućnosti velike rekonstrukcije ili nadogradnje drugog kata, Potkrovlje načinjeno umom je ugodna soba koja nije uglađena u udobnosti ostalih soba u kući.
