Kako izraditi lean-to krov na produženje kuće s vlastitim

Nakon završetka izgradnje kuće često se ispostavlja da nema dovoljno mjesta za bilo kakve ekonomske potrebe. To se događa, postoji potreba za opremanje garaže, izgradnja vidikovaca za rekreaciju na otvorenom, izrada staklenika ili staklenika, ali mali dio kuće ne dopušta da zadovolji sve potrebe vlasnika kuće. Kako bi se uštedjeli slobodni prostor i građevinski materijal, kuća se proširuje u vodoravnom smjeru, prilažući joj potrebne prostore. U ovom ćemo članku opisati kako se s našim rukama gradi pokrovni krov produžetka kuće.

dizajn

Prostrani krov se naziva lagana krovna struktura, koja se sastoji od samo jedne nagibe. Sastoji se od drvenog okvira, rešetkastih okvira, podnožja i obloga. Izgradnja krovnog prozora, pričvršćena za kuću, razlikuje se od samostojećih, jer je pričvršćena na jednu stranu noseće stijenke konstrukcije. Okvir okvira ovog dizajna sastoji se od sljedećih elemenata:

Rafter krovni sustavi

  1. Mauerlat. Ovaj se naziv naziva drvenom građu, koja služi kao potpora nogama škriljevca. Izrađen je od tvrde drva i obrađen je antiseptičkim pripravkom. Težina krovnog pokriva se prenosi na mauerlat, koji se ravnomjerno raspoređuje i prenosi na nosive zidove i temelje. Da bi se krov produžio s vlastitim rukama, na zidu glavne kuće pričvršćena je jedna šipka drveta, a druga je postavljena na potporne stupove.
  2. Rafterove noge. Ovi elementi vitlošnog sustava izrađeni su od ploča od 50x150 mm ili 100x150 mm. Na oba kraja, grede rade na oštricom kako bi ih pričvrstili na ploču s električnim pogonom. Oni nose težinu krovnog materijala, ravnomjerno raspodjeljuju teret i prenose ga na nosač.

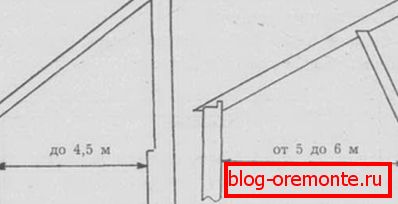

  3. Brace. Ploča je dodatni element rešetkastog sustava, koji služi za pojačanje strukture u slučajevima gdje je rampi duljine veće od 4 m. Strukovi se spuštaju s jedne strane debla, a drugi na sredini nosača.
  4. Tokarenje. Kutija se naziva daska od 40x150 mm, koja leži na nosačima nogu kako bi održiva osnova za podove krovnog materijala. Ako preklopite produžetak pomoću mekih tipova krova, konstruirajte neprekidni sanduk od šperploče otporne na vlagu.

Obratite pažnju! Krovni prolaz - najjednostavnija verzija krovne konstrukcije, dostupna za instalaciju ručno. Dizajn i izrada projekta krova ovog tipa ne zahtijeva posebna znanja i složene izračune. Slaba točka ove varijante preklapanja, koju treba obratiti pozornost - je spoj rampe sa zidom kuće, gdje je dodatni prostor. Loša vodonepropusnost spoja često uzrokuje propuštanje u produžetku.

Dizajn i izračuni

Čak je i najjednostavnija krovna struktura potrebno unaprijed izračunati i stvoriti barem shematski projekt. Da biste izgradili prolazni krov vlastitim rukama za produžetak, morate izračunati nagib i područje rampe, razlika između visine nosivih stupova, duljine greda. Svaki od ovih parametara utječe na učinkovitost i izdržljivost krova. Za izračunavanje možete koristiti posebne računalne programe ili se odnose na jednostavne trigonometrijske formule:

  • Nagib nagiba se izračunava kao kvocijent razlike između visine nosivih stupova krovnog prozora i širine nastavka. Ovaj indikator obično leži u rasponu od 15 do 40 stupnjeva, mora biti u skladu s preporukama proizvođača krovnog materijala i klimatskim uvjetima u građevinskom području.

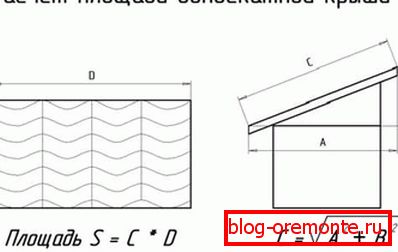

  • Razlika između visine postolja dobiva se množenjem širine proširenja za kut nagiba krova. Ovaj je parametar izračunat kako bi se ispravno montirala struktura, održavajući izračunatu nagib. Izračun visine postolja i duljina nosača noge
  • Duljina nožne noge izračunava se dijeljenjem razlike u visini potpornih stupova sine kutova koji je oblikovan od nagiba i dna krova. Ovaj parametar pomaže u određivanju količine drvene građe za kupnju kako biste instalirali rešetkasti sustav.
  • Područje nagiba izračunava se množenjem širine po duljini. Ti izračuni bit će korisni prilikom kupnje krovnog materijala. Međutim, trebate uzeti u obzir da je kupljen s marginom od 15-20% za preklapanja i podrezivanje.

Obratite pažnju! Nagib krova za proširenje odabire se uzimajući u obzir klimatske uvjete u području gradnje. Ako se u regiji karakterizira visoka snježna opterećenja u zimskom periodu, kut se povećava tako da se snijeg i vodena talina skliznu s površine krova gravitacijom. U vjetrovitim područjima, padine s padinama do 15 stupnjeva, s manje vjetra, ponašaju se bolje.

materijali

Prostor za proširenje - najpristupačnije rješenje, kako zaštititi strukturu od padalina i vjetra, zahvaljujući nisku cijenu materijala. Sve što vam je potrebno za izgradnju vlastitih ruku, možete naći u najobičnijem hardveru. Skup ovog dizajna zahtijeva manje materijala od izgradnje dvostrukih, krovnih i krovnih krovova. Da biste započeli instalacijski rad, morate kupiti:

  1. Drvo. Za izradu ograđenog okvira jednodijelnog krova, morate nabaviti crnogoricu s presjekom od 100x100 mm ili 150x150 mm, odrezanom pločom od 50x150 mm, pločom od 40x150 mm bez rubova i letvama 25x50 mm. Dobijte kvalitetnu drvenu građu bez pukotina i žetona, čija vlažnost iznosi 15-16%. Kako bi zaštitili elemente drva od prodiranja vlage, stvaranja plijesni ili truleži, obavljaju se duboko prodorni antiseptični pripravci.

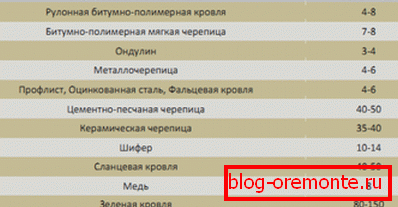

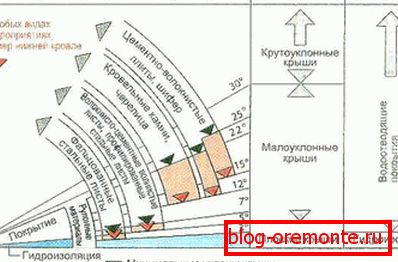

  2. Krovni materijal. Građevinsko tržište pruža širok izbor krovnih materijala u različitim cjenovnim kategorijama. Najjeftiniji izbor je škriljevac, krovni poklopac ili valoviti karton, koštat će 200-300 rubalja po 1 kvadratnom metru pokrivenosti. Moderni i atraktivni materijali (metal, ondulin, soft tiles) su 2-3 puta skuplji. Za krovna proširenja koja se koriste kao staklenici i staklenici koristite prozirni polikarbonat, koji ima visoku toplinsku izolaciju i prenosi svjetlost. Dopušteni nagib nagiba za popularne krovne materijale Težina popularnih krovnih materijala
  3. Vodonepropusni materijal. Za zaštitu drvene vitrine od prodiranja vlage koristi se vodonepropusni materijal. U tom svojstvu koristi se ruberoid, polietilenski film ili difuzna membrana. Vješti obrtnici vole najjeftiniju opciju - krovni materijal, koji je jači od svojih kolegama.
  4. Elementi za spajanje. Za ugradnju krova potrebno je mnogo različitih elemenata pričvršćivača: metalni uglovi, obloge, nokti, sidreni vijci i krovni vijci s gumenim podlošcima. Kako biste izračunali koliko će vijaka biti potrebno, pomnožite površinu rampe za 10, budući da su potrebni toliko puno pričvršćivača za popravak 1 četvornih metara pokrivenosti.

Važno je! Da bi produžetak izgledao kao dio arhitektonskog ansambla kuće, a da ne pokvari njezin izgled, odaberite isti krovni materijal za krov. Ako i dalje želite uštedjeti novac, odaberite boju iste boje. Kako ne bi izgradili složeni vitezni okvir, dajte prednost laganim materijalima (valoviti podovi, ondulin, krovni materijal).

instalacija

Nakon što ste napravili shemu za budući krov, izračunali glavne parametre strukture i kupili materijal, možete nastaviti s instalacijskim radom. Skupština će zahtijevati sljedeći alat: električnu bušilicu, odvijač, konstrukcijski grabilica, drvarnica, piljevina ili brusilica, kabel, marker za označavanje i vladar. instalacija выполняют в следующем порядке:

  • Na zid kuće uz pomoć izdržljivih sidrenih vijaka ili metalnih klinova pričvrstiti mauerlatny drvo. Moramo se pobrinuti za pouzdanost pričvršćenja, budući da će se na njemu podupirati noge na nosaču. instalacija мауэрлата к стене
  • Na nosivim stupovima ili pratećoj stijenci nastavka postavite drugu glavnu zraku. Treba se nalaziti ispod prve, kako bi se osigurala izračunata nagib nagiba. Mauerlat je pričvršćen na potporne stupove s metalnim uglovima, a gornji zidni remen s sidrenim vijcima.

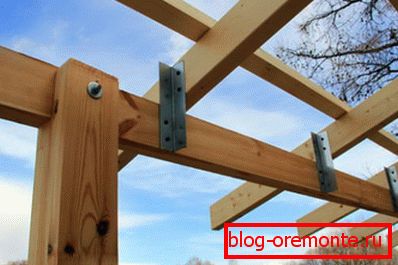

  • Prema predlošku izrađuju se daske za noge izračunate duljine, izrezane su na ploču snage. Uz pomoć uglova ili noktiju, pričvršćuju ekstremne grede, protežu se između njih i izlažu ostale, usredotočujući se na tu razinu. Pričvršćivanje stopala s metalnim pločama
  • Na graničnom materijalu. Ako se koristi krovni materijal, tada se na mjestu spajanja produžetka do glavne konstrukcije dovede 15-20 cm na zid i lijepi, topljujući donji sloj plinskim plamenikom.
  • Uz rubove, vodonepropusnost je fiksirana rijekama s protu plaštem, koja je pričvršćena noktima. Na protuslojnom obloženom plaštu obloge s prazninama od 10-15 cm, što će postati osnova za podove krovnog materijala. Spremni okvir

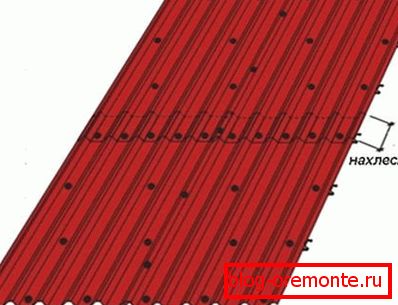

  • Na krovnim kolima. Sve vrste krovnih materijala postavljene su na desni donji dio rampe, s plahtama s preklapanjem od 10-15 cm. Ako je rampa malena nagib, spojevi povećavaju ili obrađuju zglobove s posebnim brtvilom. Shema polaganja krovnog materijala

Važno je! Nedostatak lean-to krovova je da oni imaju jednosmjerni protok vode, tako da morate voditi brigu o instalaciji dobar sustav odvodnje. Nakon toga krov se može izolirati i ušivenim kopčama.
