Kako izraditi rešetkasti sustav

Izgradnja nove kuće je težak i složen proces. To se posebno odnosi na projektiranje i postavljanje krovnog krova, koji bi trebao štititi stanovnike od kiše i snijega. Zahvaljujući suvremenoj tehnologiji, ugradnja mnogih dijelova i sastavnih dijelova zgrade može se obavljati samostalno, bez zapošljavanja tima specijaliziranih radnika. Kada vlasnici kuće odlučuju izvršiti instalaciju krovnog sustava vlastitim rukama, trebali biste saznati sve nijanse, jer će pravilno postavljeni krov uštedjeti vrijeme i novac.

O čemu se sastoji

Krovni sustav krovnog zida

Svatko zna da krovni krov ima oblik trokuta koji se sastoji od dviju pravokutnih polovica jednako međusobno razmaknutih, pričvršćenim s donje strane rešetkastog sustava. Posljedično, stvara se učinak prirodnog i autonomnog čišćenja površine pod utjecajem gravitacije od kiše, snijega, tuče, lišća i prljavštine bez sudjelovanja vanjskih sila. Prije nego što napravite rešetkasti sustav, trebate znati njegove osnovne strukturne komponente.

Rafter sustav sastoji se od nekoliko komponenti:

  • Mawérlat - drvo s poprečnim presjekom od 100-150 mm, postavljenih na potpornim zidovima oko perimetra zgrade kako bi se rasporedio opterećenje stvoreno rešetkastim sustavom.
  • Kone - greda koja povezuje sve vitlo noge duž jedne linije zajedno na samom vrhu krova kako bi održala stabilnost i stabilnost tijekom jakih vjetrovitih opterećenja.
  • Rafterove noge - drvo ili ploče s poprečnim presjekom od 100-150 mm, koji je montiran pod kutom prema maketu, stvarajući jednodijelni trokutasti oblik. Na taj način, cijelo opterećenje koje se prenosi s krova i cijele strukture ravnomjerno se raspodjeljuje na energetskoj ploči i nosivim zidovima. Ovisno o težini krovnog materijala, noge na tračnici su postavljene od 60-120 mm.
  • sves - izbočena iz zida od 400 mm strukture kako bi se stvorila grana sa zidova kiše ili vodene taline.
  • goluždravka - greda s presjekom od 100-150 mm, što je na razini mauerlat paralelno s grebenom kako bi se stvorila dodatna potpora za težinu koja joj je prenesena s krovnih stupova.
  • Podkosы - Zatezanje kako bi se stvorila čvrsta struktura za velike razmake.
  • ždrebica - ploče koje se postavljaju kao nastavak greda za oblikovanje nagiba krova u slučaju kratkih rešetkastih nogu.
  • stalci - šipka s presjekom od 100-150 mm koji se nalazi u okomitom položaju između unutarnjih zidova ili ležišta i spoja grebena s nosačima, za prijenos i raspodjelu cjelokupne mase strukture.
  • Izbori - donja greda - poprečna šipka koja povezuje dva donja kraja nosača trake kako bi se spriječilo da se cijela struktura odvaja sa strane.
  • oblaganje letvama - ploče ili šipke za učvršćivanje krovnog sustava i montažu krovnog pita.
Različiti oblici sustava trupa

Ovisno o prisutnosti ili odsutnosti određenih strukturnih elemenata, postoje dvije vrste rešetkastih sustava - to su vješanje i najlonske grede, kao i njihova kombinacija.

  • Viseći rogovi - postavite kada je visina vanjskih zidova manja od 10 metara s pristojnom debljinom i bez unutarnjih zidova - pregrade. Ova vrsta dizajna treba nadopuniti stezanjem na podnožju rogova.
  • Suspendirane grede - ugrađen s visinom vanjskih zidova veći od 10 metara uz prisutnost unutarnjih nosača stupova koji se postavljaju na tlo ili podupirajuće zrake.

Kada odaberete vrstu rešetkastih sustava, možete nastaviti s izračunima.

dimenzioniranje

dimenzioniranje

Za pravilno izračunavanje veličine i oblika krova treba slijediti određena pravila.

Obratite pažnju! Svaki krovni krov mora imati kut od 5 do 90 stupnjeva, u suprotnom instalacija će biti vrlo teška i uz daljnje probleme tijekom rada kuće.

U slučaju čestih i teških oborina na području gradnje, možete stvoriti kosi krov, gdje gornji dio ima blagi pad, a donji dio s oštrim nagibom. Tijekom odabira kuta također trebate razmišljati o brzini vjetra - što je oštriji kut krova, to će izgledati kao brodska jedra. Dakle, potrebno je odabrati prosječnu veličinu i visinu rogova, uzimajući u obzir sve vremenske čimbenike i masu krovne pite.

Pronađite područje jednog nagiba krova:

Raspon područja = Duljina rampe pomnožena širinom rampe

S ovim:

Širina nagiba = Duljina zida + Duljina projiciranja pomnožena s 2

Visina nagiba u ovom slučaju jednaka je duljini rogova.

Broj rogova izračunat će se formulom:

Broj nogu je jednak dvostrukoj širini nagiba, podijeljenog korakom između rogova.

Sada izračunavamo dopušteno opterećenje:

Težina krova je jednaka zbroju težine svih slojeva krova po 1 kvadratnom metru. Također je potrebno dodati 10% rezultirajuće brojke.

Dodatno opteretimo utjecaj čimbenika okoliša i kut nagiba krova na dobivenu vrijednost. Ovisno o tim podacima, trebali biste odabrati materijal za izradu rešetkastog sustava.

instalacija

instalacija стропильной системы

U slučaju betonskih ili zidnih opeka izvodi se instalacija elektroenergetske ploče. Ako se struktura sastoji od drveta ili drveta, vrh zida će igrati ulogu ploče s nosačem.

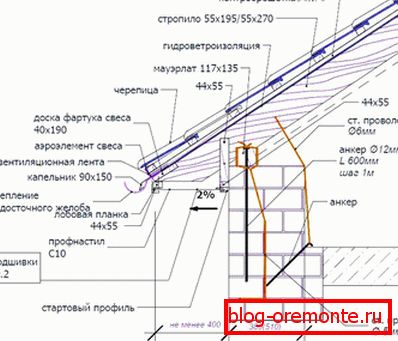

Krovni uređaj

Metalne šipke postavljene su na betonsku ili ciglansku konstrukciju na vrh s korakom od 1-1,3 m s poprečnim promjerom od 1 cm, a na njima se nalaze rezbarene niti, a nakon njihove pune instalacije, ploča za napajanje se postavlja na vrh. Također biste trebali stvoriti vodonepropusni sloj između mauerlat i zida kako bi spriječili ulaz vlage i vode. Zidovi pjenastih betonskih blokova u zglobovima moraju se dodatno pojačati i sipati s betonom od 200-300 mm.

Za konstrukciju s pristojnom granicom sigurnosne uporabe mauerlat u obliku šipke s presjekom od 150 mm. Postavlja se na navojne šipke na području gornjeg ruba zidova (poseban kanal za Mauerlat) na vodonepropusnom sloju. Za dugačke noge s ogromnom težinom, možete instalirati dodatnu podršku s naglaskom na sunce.

Metode ugradnje

Sada možete nastaviti s ugradnjom nosača s kombinacijom najlonskih i vješanih sustava. Da biste to učinili, uzmite snopove dimenzija od oko 50-70 x 150-170 x 6000 - In9000 mm i napravite početni predložak jednog nosača trave, na kojem će se preostali rogovi stvoriti kasnije.

Nakon što je primljen potreban broj krovišta, može početi postavljanje rogova na energetskoj ploči. Dodatno se spojite s naborima s grebenom i preklopom greda s samohvatnim vijcima. U slučaju ugradnje najlonskog sustava potrebno je ugraditi nosače ispod greda s korakom prethodno određenim u fazi projektiranja. Po završetku, grede su povezane s grebenom na vrhu greda pomoću nosača, vijaka ili metalnih uglova.

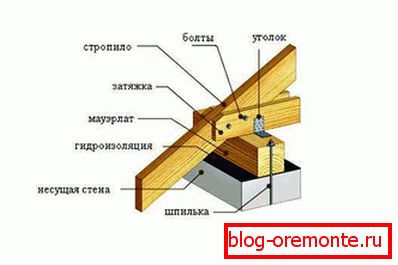

Pričvršćivanje greda s izbočinom

Sada je potrebno dati krutost strukture ugradnjom donjeg zatezanja i gornjih vijaka. Ako na području prebivališta često jaki vjetrovi i oluje, krov se može pojačati dijagonalnim vezama pomoću jednostavnih ploča.

Raftovi s nosačima i dvostrukim pušcima

Nakon toga, letvica se instalira na horizontu i krovna kolača se instalira. Za sanduke koristite suhu drvu bez pukotina i čvorova, koji počinju instalirati u blizini grebena s smjerom od vrha do dna. Tako se ugradnja obiju strana provodi kako bi se dobila dobra površinska tvrdoća.

Tako se stvara rešetkasti sustav krova garaže ili male zgrade bez sudjelovanja tim stručnjaka i znatnom uštedom novca.
