Kako napraviti dimnjak u kadi vlastitim rukama - instalacija

U starim danima u Rusiji, izgradnja kadom nije trajala niti jedna godina, ali sada nećete iznenaditi nikoga sa gotovim kupeljima, koji se dovode izravno na mjesto i prikupljaju za nekoliko sati. Međutim, nakon što su graditelji otišli, ostaje vam kutija za prijavu koja nije opremljena grijanjem. Stoga, uređaj dimnjak u kadi i instalacija peći počiva na ramenima domaćinu. Da biste to sami radili vlastitim rukama, potrebno je znanje i iskustvo, jer neozbiljan stav prema ovom problemu obećava povećane troškove održavanja potrebne temperature, rizika od požara i opasnost od trovanja ugljičnim monoksidom.

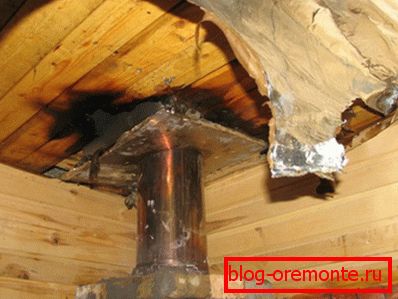

Posljedice nepravilnog postavljanja dimnjaka

Klasifikacija dimnjaka

Dimnjak za kupanje može se opremiti na nekoliko načina, ovisno o mjestu postavljanja peći. Načini organiziranja uklanjanja dima iz kupelji klasificiraju se prema sljedećim parametrima:

  1. Materijal koji se koristi. Za izradu dimnjaka koriste metalne ili otporne na toplinu. Cigla zidova smatra se tradicionalnijom opcijom, međutim, moderni predvodnici-majstori preferiraju metalni dimnjak štednjaka. Njegova prednost je brza instalacija "učiniti-to-yourself".
  2. Metoda montaže. Dimnjak u kadi postavljenim unutar ili izvan zgrade. Ugradnja vanjskog dimnjaka je tehnologija Sjeverne Amerike, prema kojoj se cijevi vode preko zida do ulice. Razvijen je kao odgovor na nedostatke unutarnje metode, što podrazumijeva cijev kroz strop do krova.

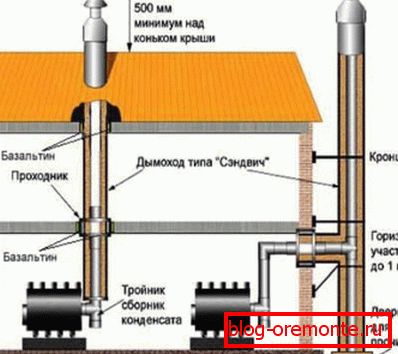

Unutarnji i vanjski pogled na dimnjak

Izbor materijala i način na koji se instalacija izvodi ovisi o financijskim mogućnostima, smještaju peći i graditeljskim sposobnostima majstora. Iskusne peći ne preporučuju onima koji su zadovoljeni dimnjakom vlastitim rukama bez iskustva, ne kombiniraju se s ventilacijskim sustavom, mogu biti nesigurni.

Prednosti ciglenog dimnjaka

Dimnjak za kadu bio je izgrađen od otpornih na toplinu prije pojavljivanja metala. To se lako može objasniti činjenicom da metal nije izdržao visoke temperature. Izrada dimnjaka od opeke sa vlastitim rukama pod snagom samo prave profesionalne instalacije izvodi se prema shemi čija će kršenja uništiti sav posao. U usporedbi s metalnim dimnjakom od opeke, ima sljedeće prednosti:

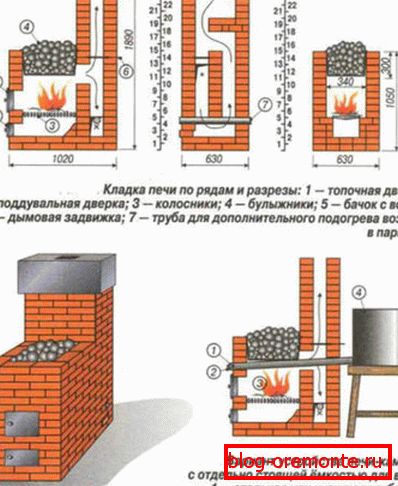

Shema crijevnog dimnjaka
  • Toplinska otporna cigla, dizajnirana posebno za izradu peći, pokazuje visoku toplinsku izolaciju i svojstva toplinske provodljivosti, zahvaljujući kojoj cigla dimnjak učinkovito pohranjuje i akumulira toplinu u parnoj prostoriji.
  • Dugi vijek trajanja. Dimnjak od visokokvalitetne opeke, koji se ručno pridaje praćenju tehnologije, traje dulje od metalnih kolumni, pa stoga ne zahtijeva periodičnu zamjenu.
  • Visoka zaštita od požara. Vatrootporna opeka ne gori i ne širi požare. Budući da kupka pripada sobama s visokim rizikom od otvorenog požara, protupožarna svojstva opeke mogu spasiti imovinu i život vlasnika.

Važno je pravovremeno čistiti dimovodne cijevi od cigle, jer gruba struktura nakuplja pepel, prašinu i ostale onečišćivače, smanjujući pritiskanje peći ili dovodeći do pušenja iz kupelji.

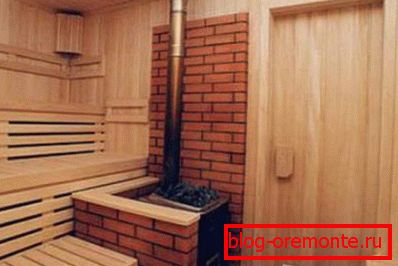

Cigla dimnjak s vodenim spremnikom

Metalni dimnjak

Za one koji napraviti dimnjak za peći vlastitim rukama metalne cijevi - idealna opcija, smanjujući materijalne troškove i vrijeme instalacije. U zgradama prodajemo gotove sustave koji se sastoje od ravnih cijevi, grana i stezaljki. U korist metalnih cijevi kaže:

  1. Razumna cijena. Trošak metalnog dimnjaka nekoliko je puta manji od cigle opeke. Osim toga, instalacija metalnog dimnjaka obavlja se vlastitim rukama, a to štedi kupcu znatnu količinu koju će platiti profesionalnom majstoru peći.
  2. Površina metalne cijevi je glatka, čak i skliska, tako da čađe i druge male čestice ne zadržavaju na njemu. To omogućuje da se zrak podigne pod djelovanjem temperaturne razlike iznutra i izvana u jednom smjeru.

Jedini nedostatak ove metode organizacije kamina je da metalne cijevi nemaju takve izolacijske osobine kao što su cigleni koloni, zbog čega zimi, kada je razlika između unutarnje i vanjske temperature maksimalna, kondenzat se smjestio na unutarnjoj površini, sendvič cijevi, zaštićeni slojem izolacije.

Izbor elemenata dimnjaka

Ako odlučite instalirati metalni dimnjak vlastitim rukama, važno je odabrati pravu presjek cijevi. Proizvođači peći naznačuju preporučeni promjer za svaki model u uputama. U nedostatku tih podataka ovaj parametar se izračunava na temelju snage peći, visine dimnjaka i broja zavoja. Međutim, bolje je davati izračune iskusnom savjetniku jer ovisi o nacrtu i sigurnosti dimnjaka.

Shema dimnjaka kupka metalnih cijevi

Imajte na umu da duljina vodoravnih segmenata cijevi ne smije biti veća od 100 cm, a zanemarivanje ovog jednostavnog pravila ugrožava peć s slabom slabosti i iznutra.

Ako povučete dimnjak kroz zid, to je pravo da ga postavite na udaljenosti od 50-60 cm od ruba presjeka. Prilikom postavljanja cijevi kroz krov, pokušajte ga postaviti 50-150 cm od grebena. Ako mjesto peći to ne dopušta, kišobran se podiže 1,5 ili više iznad najviše točke krova. Obično je unutarnji dimnjak postavljen okomito, ako je potrebno, promijenite smjer korištenja koljena pod kutom od 45 ili 90 stupnjeva. Prodavač je ispravno podigao dimnjak za štednjake, bolje je napraviti shemu s dimenzijama.

Tehnologija montaže

Za neiskusnog majstora bolje je odabrati unutarnji dimnjak izrađen od metalnih cijevi, koji se ispušta kroz krov i strop kupelji. Instalacija učiniti samima izgleda ovako:

  1. Kupnja cijevi, savijenih cijevi odgovarajućeg promjera, stezaljke, kišobran, gumeno brtvljenje za vodonepropusnost, azbest vatrostalnu i ekspandiranu glinu.

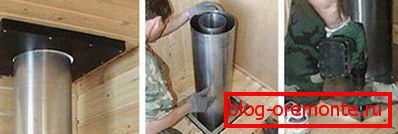

  2. Prije postavljanja peći, površina iza njega zaštićena je s dva sloja vatrostalnog azbesta. Ugradnja štednjaka i dimnjaka

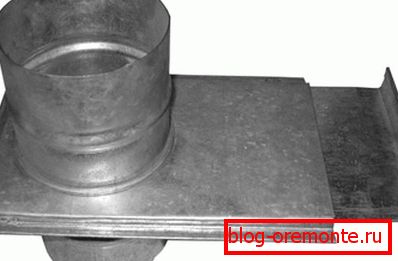

  3. Nakon ugradnje peći na cijev koja se nalazi iznad grijača, postavlja se prvi segment cijevi, koji je opremljen ventilom za zatvaranje. Pomoću vrata prilagodite snagu potiska tijekom zapaljenja i nakon završetka. Kada je ventil djelomično zatvoren, protok zraka koji prolazi kroz dimnjak se smanjuje, zadržavajući toplinu u kadi duže. Vrata metalnog dimnjaka za kupanje

    Kako bi se pravilno spojili dionice dimnjaka, potrebno je uzeti u obzir tijek dima, tj. Gornja cijev se stavlja preko dna. Za sendvične cijevi treba imati na umu i kretanje kondenzata, stoga je unutarnja cijev povezana "dimom", a vanjski "kondenzat", tj. Gornji segment umetnut je u donji.

  4. Strop je izrezan kako bi uklonio cijev na potkrovlje. Dobar način za umetanje cijevi kroz strop je postavljanje metalne kutije. Spojen je na pod tako da je u ravnini s potkrovljem. Dimnjak se provodi kroz rupu u kutiji, a kutiju je dobro pokriven s ekspandiranom glinom ili mineralnom vunom. Strop je zaštićen od vatre od azbestnih ploča.

  5. U krovnom materijalu je napravljena rupa za povlačenje cijevi. Da biste se pričvrstili između dasaka, koristite slavine koje vam omogućuju da napravite rupu na prikladnom mjestu. Ako je krovni materijal zapaljiv, zaštićen je metalnom pločom ili azbestom, cijev se izvlači u rupu, na njega se stavlja elastična gumena brtva i zalijepljena brtvilom otporne na vatru. Sigurnosni gumeni dimnjak
  6. Ugradite segmente dimnjaka tako da dostigne potrebnu duljinu. Metalni kišobran se stavlja na vrh kako bi zaštitio dimnjak od ostataka, grana i kiše.

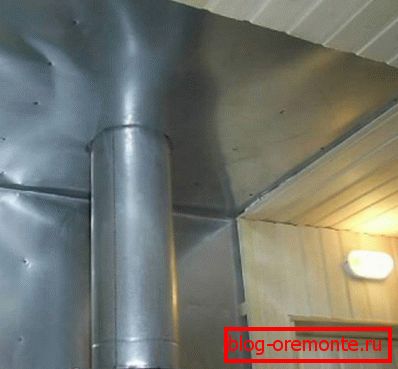

Unutarnji dimnjak u kadi

Važno je osigurati da spojevi između segmenata cijevi ne padaju u preklapanje kako bi se brtvila i skinula široka metalna stezaljka.

Kvalitetno postavljen dimnjak za kupanje znak je prave ruske kupke, u kojoj se zagrijava čak i 6-7 sati nakon završetka vatrogasne postaje.
