Kako napraviti dimnjak za kupanje kroz zid to učiniti sami -

Peć je najvažniji uređaj u kadi, bez koje ne ispunjava svoju funkciju. Zato poznavatelji ruskih tradicija kupanja često čuju kontroverze o prednostima ili nedostacima određene metode postavljanja i opreme opreme za stvaranje topline i mjesta izlaza dimnjaka. Uz proliferaciju sendvič cijevi, vanjski kanali za uklanjanje dima su postali popularniji u Rusiji. Ovaj članak će vam reći kako će dimnjak dobiti kroz zid vlastitim rukama, poštujući sve sigurnosne zahtjeve.

Vrste dimnjaka za kupanje

Postavljanje dimnjaka u kadu je najvažniji zadatak, čija kvaliteta ovisi o sigurnosti korištenja ovog sanitarnog postrojenja. Stoga, većina vlasnika kuća zaposliti profesionalne radnike, čija je kvalifikacija bez sumnje, napraviti dim ispušni kanal. Međutim, ovaj zadatak je sasvim moguće učiniti sami zahvaljujući modernim modularnim sustavima od nehrđajućeg čelika. Ovisno o tome gdje je prolaz cijevi na ulicu, postoje dvije vrste dimnjaka:

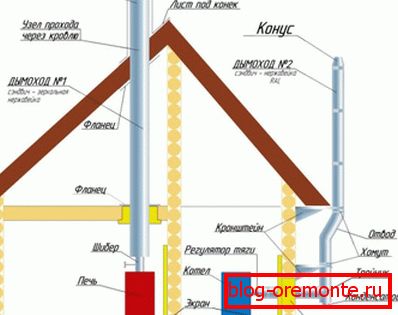

  • Unutarnja. Taj se izraz odnosi na dimnjak, koji je položen u kadu i prikazan je na ulici kroz krov. Takav uređaj omogućava učinkovito korištenje goriva koje se koristi za peć jer cijev oslobađa toplinu duž cijele dužine, grijanje prostora. Posebna poteškoća pri postavljanju unutarnjeg dimnjaka je prolaz cijevi kroz prepreke. Da biste ga doveli na ulicu, morate napraviti rupe u potkrovlju i krovnoj rampi. Dovoljno je teško napraviti šavove cijevi s krovnim materijalom vlastitim rukama, tako da ta slabo zaštićena područja uzrokuju propuštanje. Vanjska i unutarnja ugradnja dimovodnih cijevi
  • Vanjska. Uređaj vanjskog dimnjaka razlikuje se od unutrašnjeg tako da ova tehnologija uključuje prolaz cijevi za uklanjanje proizvoda izgaranja kroz zid. Tijekom polaganja kanala za uklanjanje dima, postoji samo jedna prepreka, pa je ova metoda prikladnija za instalaciju vlastitim rukama. Osim toga, prolaz cijevi kroz zid je lakše opremiti, jer se nalazi vertikalno i curenje kroz to je malo vjerojatno. Kako bi se izbjegle velike gubitke energije, dio cijevi koji prolazi ulicom zagrijava se pomoću materijala otporne na toplinu.

Obratite pažnju! Sposobnost opremanja vanjskog ili unutarnjeg dimnjaka sa svojim rukama ovisi o mjestu grijača u kadi. Da bi se cijev dovela kroz zid, peć mora biti smještena u neposrednoj blizini nje. Ako je oprema za grijanje postavljena u sredinu prostorije, onda je bolje napraviti prolaz vertikalno kroz krov.

Prednosti vanjskog postavljanja

U novije vrijeme, jedina moguća opcija za postavljanje dimnjaka bila je unutarnja. Ova vam opcija omogućuje maksimalno povećanje topline koja dolazi iz cijevi. Međutim, ima značajne nedostatke, od kojih je najveća niska sigurnost na radu i velika sigurnost. Vanjski dimnjak, prolaz cijevi u kojem je izrađen kroz zid ima sljedeće prednosti:

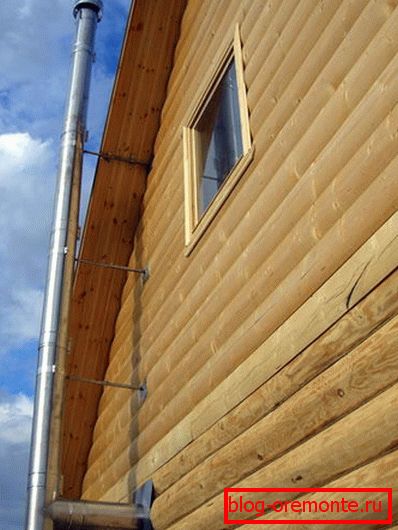

Vanjski dimnjak s prolazom kroz zid
  1. Kompaktnost. To se ne događa unutar kupke pa se može koristiti u najmanjim strukturama po površini. Ovaj plus je posebno relevantan za cigla dimnjaka, jer zauzimaju puno prostora.
  2. Sigurnost na vatru. Nasuprot tome, postavljanje dimnjaka unutar kupelji je vanjski, prema stručnjacima, više vatrostalnih. Ova je kvaliteta vrlo važna za objekte s takvim visokim rizikom od požara.
  3. Sklapanje praktičnosti. Zbog činjenice da je u procesu ugradnje samo 1 prolaz kroz zid, instalacija vanjskog dimnjaka u kadu obavlja se ručno, bez skupe usluge profesionalnih obrtnika.

Obratite pažnju! Teška ruska klima je težak test za one vanjske, jer velika razlika između vanjske i unutarnje temperature u cijevi uzrokuje pojavu kondenzata. Prilikom uklanjanja cijevi kroz zid, većina dimnjaka postavlja se van kupke, pa se učinkovitost peći smanjuje, a potrošnja goriva se povećava. Da biste uklonili ove negativne aspekte karakteristične za vanjske kanale za uklanjanje dima, obavljaju toplinsku izolaciju ili koriste posebne sustave sendviča.

Dimnjaci, čiji se prolaz provodi kroz zid, imaju ne-vertikalnu konfiguraciju, jer se polažu s 1-2 zavoja. Takav uređaj smanjuje snagu potiska unutar cijevi, ometajući normalan rad peći. Da biste izbjegli takvu situaciju, za instalaciju vlastitih ruku koristite cijevi većeg promjera.

Zahtjevi za vanjske dimnjake

Sigurnost korištenja kupke ovisi o ugradnji dimnjaka, jer je loša instalacija ovog elementa sustava grijanja prema statistikama Ministarstva za izvanredne situacije jedan od najčešćih uzroka požara, kao i trovanja ugljičnim monoksidom. Sljedeći zahtjevi se nameću na vanjske kanale za uklanjanje dima:

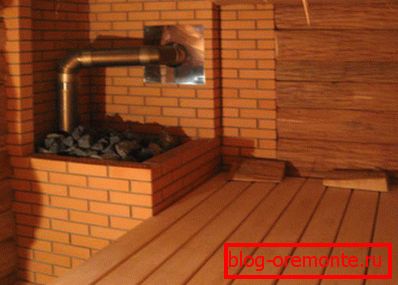

  • Prolaz cijevi kroz zid vanjskog kanala za uklanjanje dima se postavlja na visinu od 1-1,5 m iznad razine zemlje ili više. Spajanje štednjaka na štednjak na vanjski dimnjak
  • Okomiti dio dimnjaka nalazi se na udaljenosti od najmanje 1,5 m od vanjske stijenke i ruba krovnog izbočenja kupelji. Udaljenost od vanjskog dimnjaka do susjedne kuće ne smije biti manja od 1,5-3 m.
  • Prilikom ugradnje vanjskog dimnjaka dopušten je ne više od 3 zavoja cijevi, ali vertikalni položaj je učinkovitiji.
  • Ukupna duljina vodoravnih dijelova cijevi, koja ne utječe na snagu potiska unutar dimnjaka, ne prelazi 1 m.
  • Nije dopušteno izlaziti iz dimnjaka kroz zid na mjestima gdje se nalaze prozori, balkoni i prozori na drugom katu. Nemoguće je prikazati dimnjake u zatvorenim loggiama, koridorima i ulazima.
  • Izlaz cijevi kroz zid je opremljen vatrostalnim materijalom, dodatno izoliranim s nezapaljivom izolacijom.
  • Mjesto polaganja dimnjaka u kupelji zaštićeno je metalnim listovima koji štite materijal zida od pregrijavanja i požara.
  • Nije dopušteno spajanje na ulazni otvor peći sendvič cijevi, veza se izrađuje pomoću elemenata od nehrđajućeg čelika jednog elementa. Sustavi s dvostrukim krugom se koriste na vanjskim dijelovima kanala za uklanjanje dima.

Obratite pažnju! Prilikom montaže vlastitim rukama, imajte na umu da je minimalna dopuštena visina dimnjaka za peći na čvrstu goru, koja se najčešće koristi u kadi, 5 m.

instalacija

Skup vanjskog dimnjaka počinje nakon instalacije grijača. Moderna modularna izvedba, koja se sastoji od dodatnih elemenata, jednostavna je montaža vlastitim rukama, jer posebni alati i stručne vještine nisu potrebni za ovaj zadatak. Montaža izvršiti sljedeće upute:

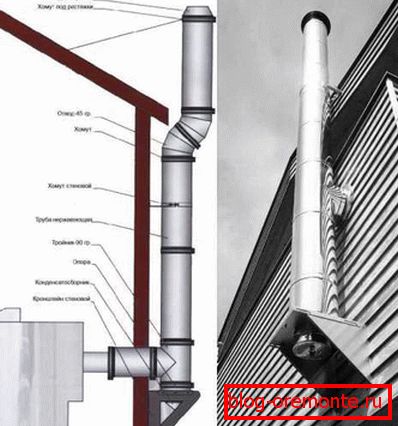

  1. Odredite mjesto polaganja kanala unutar kupelji i mjesto uklanjanja cijevi kroz zid. Montira se metalni štitnik koji štiti unutarnje zidove od zagrijavanja. Na mjestima prolaza presijeca rupu čija je veličina veća od promjera cijevi. Prostor opreme
  2. Dimnjak je povezan s ulazom peći pomoću adaptera, a zatim se stavlja sljedeći element cijevi s vratima. Ovaj se izraz odnosi na ventil s kojim možete podesiti snagu potiska.
  3. Spojni dijelovi cijevi s metalnim stezaljkama i premaznim spojevima s brtvilom otpornih na toplinu, dimnjak se dovodi na mjesto šetnje kroz zid. Za postavljanje cijevi i položaj vodoravnog dijela, nanesite slavine na 45 ili 90 stupnjeva.

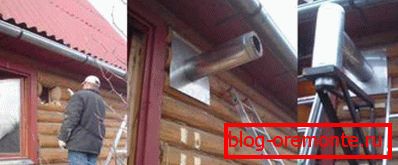

  4. Na mjestu prolaza cijevi kroz prepreku montirati vatrostalna kutija azbestnog cementa ili lima. Prostor između zidova kanala i cijevi postavljen je nezapaljivim toplinskim izolacijskim materijalom koji ne dopušta zid zagrijavanja iz dimnjaka. Uklanjanje cijevi kroz zid

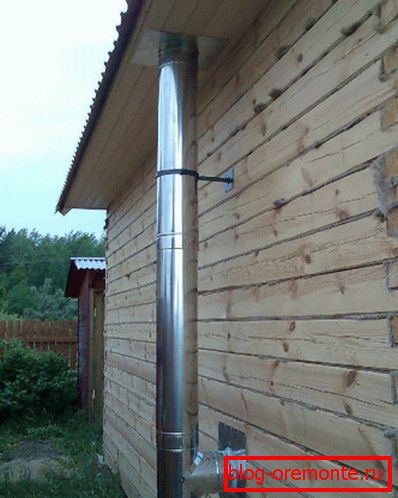

  5. Nakon dovođenja cijevi na ulicu, postavljen je element kanala za uklanjanje dima s teom. Dno ovog dijela ima uklonjivu posudu koja služi za sastavljanje kondenzata. Koristi se za nadzor ili čišćenje dimnjaka. Završena cijev
  6. Cijev je umetnuta s okomitim segmentima na potrebnu visinu. Pričvršćen je na zid s metalnim nosačima s visinom od najmanje 1 m. Ako dimnjak ima veću visinu, pričvršćen je na krov pomoću posebnih produžetaka.

Važno je! Pokazatelj kvalitete instalacije je nepropusnost sustava. Provjerite točnost vaših postupaka topljenjem štednjaka: ako dim brzo napusti peć, rješili ste ovaj zadatak. Pojava dima ukazuje na lošu kvalitetu montaže, primijetivši taj alarm, provjeriti sve šavove i ukloniti nedostatke.
