U procesu izgradnje kuće ili vidikovaca neizbježno se postavlja pitanje koje strukture krova preferiraju. Ako zgrada koja se podigne ima četverokutni, a po mogućnosti kvadratni oblik, dizajneri i arhitekti često prestanu braniti na krovu. Složenost ovog dizajna s torusom isplati se od izvornog izgleda, odlične toplinske izolacije i aerodinamičkih svojstava. Ovaj članak će vam reći kako izgraditi i sastaviti krovni krov sa svojim vlastitim rukama.

Otvoreni krov

Tenda za autobuse

Dizajn krovnog krova

U konstrukciji je uobičajeno promatrati krov kobilice kao varijaciju lijenčastog obrazca, u kojem je zglob grebena preoblikovan u hrptu čvor, odnosno promijenjen od linije do točke. Krov tipa kuka je piramida, čije strane se sastoje od četiri nagiba u obliku jednodijelnih trokuta. Svaka pravokutna građevina prikladna je za instalaciju, ali oblik četvrtastog oblika omogućuje postizanje savršene simetrije i postizanje najboljeg rezultata.

Crtanje krovnog krova

Dizajn četverodjelnog krova obuhvaća sljedeće glavne elemente:

  • Ridge čvor. Vrhunski krov, najviša točka krova, nastala povezivanjem nogosa s nogu.

    Ridge čvorni uređaj

  • Stingrays. Krov krova sastoji se od četiri nagnute plohe obronaka trokutastog oblika. Raspon njihova kuta nagiba nalazi se unutar granica od 20-50 stupnjeva, međutim, iskusni krovni majstori smatraju optimalni kut od 40 stupnjeva.
  • Rafterov sustav. Okvir koji služi za potporu izgradnji krova. Sustav trava nosi na sebi i distribuira težinu krovnog pita, postavlja geometriju rampe. Izgrađen je na osnovi trokuta, najčvršćih i stabilnijih figura koje jamče stabilnost i pouzdanost krova.
  • Krovni pokrivač. Materijal u obliku role, listova, pojedinačnih modula ili elemenata s visokim otpornošću na habanje, dobre vodonepropusne osobine. U tu svrhu upotrijebite metalne krovove, valovitu ploču, ondulin, krovni pokrivač ili škriljevca.

    Krovna kola zavjese

  • Prevjes. Krovni nadvodnici protežu se izvan osnovnog opsega i štite zidove od vode tijekom kiše i vjetra. Duljina presjeka od 40-50 cm smatra dovoljna za učinkovito obavljanje njihovih zadataka.

Faze izgradnje

Izrada projekta

Krovni krov vlastitim rukama izgrađen je samo na temelju dobro osmišljenog projekta koji jamči njegovu pouzdanost. Prije nego što napravite crteže, morate se sjetiti školskog kolegija geometrije, kako biste izračunali kut nagiba padina, visina grebena i područje padina. Za izvođenje izračuna nalazi se jednostavna uputa:

  1. Prije svega, potrebno je utvrditi nagib padina koristeći preporuke proizvođača krovnih materijala i podataka klimatološke građe, koja dijeli teritorij naše zemlje u osam zona prema snijegu i vjetrovima. Najbolje je nagib od 30-40 stupnjeva, koji je pogodan za gotovo sve vrste krovova.

    Izračun nagiba nagiba

    Izrada projekta вальмовой крыши

  2. Sljedeća faza je izračun visine hrpta čvor. Za ovaj izračun, potrebno je znati dimenzije podnožja krova i kut nagiba. Ako zamislite krov krova kao piramidu, ravna crta koja povezuje podnožje i greben pod pravim kutom bit će njezina visina, a možete izračunati duljinu korištenjem Pitagoranskog teorema.

    Izračunajte površinu klizaljki

  3. Poznavajući kut nagiba, visine i veličine baze, možete saznati duljinu nogu i područje padina. Ovi izračuni su potrebni za izračunavanje potrebnog građevinskog materijala - drva za krovni sustav i krovove.

Ne zaboravite da krovni krov s pravokutnom bazom, za razliku od istog dizajna s kvadratom, padine će imati drugačiju nagib i različitu duljinu nogu. Treba ga uzeti u obzir u izračunima i instalaciji!

Projekt se stvara ručno ili pomoću računalnog programa koji ne samo da izrađuje izračune duljine elemenata rešetkastih sustava, nego također odabire njihovu debljinu. Rezultat faze projektiranja je dijagram s dimenzijama i uzajamnim rasporedom krovnih elemenata, koji će postati podrška za instalacijski rad.

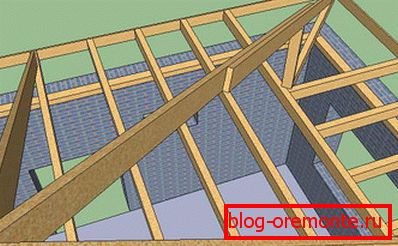

Građevinski rešetkasti sustav

Sustav šatora je izrađen od crnogorice i sastoji se od sljedećih glavnih i dodatnih elemenata:

Rafterov krovni krovni sustav

  • Mauerlat i Lezh. Podupirači iz šipke, potrebni za raspodjelu utovara na perimetru ležajnih zidova. Mauerlat je položen na vanjske pregrade i leži na unutrašnjosti. U drvenim kućama, ulogu potporne ploče izvodi se gornjom krunom šankova ili drveta. Građevine od opeke i blokova zahtijevaju raspored armiranog betonskog pojasa, u kojem su ugrađene metalne vijke, na kojima se postavlja elektroenergetska ploča kroz sloj hidroizolacije.
  • Stalci. Okomito montirane nosače koji podupiru hrpu čvorova ili nosače stopala.
  • Klizne nogavice. Odmaknu od hrpe hrpta do uglova strukture i oblikuju rubove kosog krova kose. Nagnute noge su dulje od normalne i podložne su povećanom opterećenju, tako da njihove debljine trebaju biti dvostruko veće.

    Ugradnja dijagonalnih nosača

  • Narozhniki. Raftovi različitih duljina, pričvršćeni za krive noge i ploču za napajanje, čineći površinu padina.
  • Podrhtavanje. Element sustava raftera koji se nalazi pod kutom od 45 stupnjeva na grede, što sprečava da se grede probijaju.
  • Zatezni vijak. Vodoravni kratkospojnik između dva greda koji smanjuje njihov utjecaj na zidove.
  • Tokarenje. Temelj na kojem je položeno krovište. Ovisno o vrsti, koristite rešetke ili čvrste kutije.

U konstrukciji krova krova koristi se vješalica ili najlona krovni sustav, ovisno o sposobnosti izgleda zgrade. Međutim, iskusnim krovnim majstorima ne preporučuje se korištenje plošnog tipa, ako nagib padina prelazi 40 stupnjeva.

Napredak instalacije

Kada je projekt odobren i materijali su kupljeni, instalaciju krova kose možete izvesti vlastitim rukama:

  1. Najprije instalirajte mauerlat, pod i grede stropa. Ako projekt pruža grede za polijetanje, onda su i montirani. Započnite polaganje s središnjim, naprijed i natrag iz njega u oba smjera, krećući se do rubova.

    Načini instaliranja Power kartice

  2. Upravo u sredini budućeg krova kose, postavljen je središnji nosač, jer se greda koristi s debljinom od 150x150 mm ili više. Kako bi je držao uspravno, privremeno je fiksiran s dva rešetka.

    Projekt krova krovnog šatora

  3. Ugradite središnji remen. U gornjem dijelu smo ih pričvrstili na stalak s metalnim pločama, au donjem dijelu na ploču za napajanje. Povlačenjem kabela iz hrpta hrpta do uglova kabela mauerlat, oni ugrade nogosny nosač noge. Da biste ih instalirali, napravite dvostruki uložak na gornjem dijelu. Preklapanja rogova vezuju vjetrobransko staklo. Ako postoji potreba za ugradnjom potpornja i poprečnih nosača.

    Ugradnja dijagonalnih greda

    Montaža greda

  4. Tada su poslali i čavli sve radnice. Izbočenja, potpomognuta gredama, dodatno su ojačana stalcima kako bi ih istovarili. Škriljevci su obloženi pločom ili otporom na vlagu.

    Izrada žena

  5. Vodonepropusni film položi se na tračnice s prugama, preklapajući ih na zglobovima od 15-20 cm. Učvršćivanje filma pomoću konstrukcijskog klamanja i pričvršćivanje protu plašta duž nogavica. Montirajte sanduk. Ako se planira biti čvrsta, tada su potrebne ploče od šperploča i ako je rešetkasta ploča od 40x150 mm.

    hidroizolacija

  6. Postavljanje krovova. Da biste to učinili, najprije izradite rezanje, uzevši u obzir činjenicu. To su listovi i pruge pričvršćeni ne u zglobu, već u preklapanju. Kao zatvarač, potrebno je koristiti posebnu opremu koja se isporučuje s krovnim materijalom, pocinčanim samoreznim vijcima ili noktima s gumenim poklopcem, koji se, nakon uvrtanja, deformira i zatvara rupu.

    Ugradnja metalnih pločica

  7. Posljednja faza je ugradnja sustava za odvodnju koji se sastoji od lijevka za unos vode, kanala i odvodne cijevi, i nositelja snijega.

Neki elementi krovnog nosača rešetkastog sustava imaju duljinu veću od 6 metara, standardnu ​​vrijednost građa. Stoga je potrebno proizvesti rogove, sastavljene od više dijelova, ili zalijepljene.

Do-it-yourself konstrukcija krova kose - težak, dugotrajni rad, ali dobiveni rezultati, koji razlikuju kuću ili gazebiju među sličnim susjedima, nagradit će vas za vaše napore i snagu!
