Većina privatnih kuća koje se koriste za stalni boravak, opremaju sve vrste aparata za grijanje. Kotlovi, štednjaci i kamini, bez obzira na vrstu goriva, moraju biti opremljeni kanalima za ispuštanje dimnih plinova kroz koji se ispuštaju ostaci proizvoda za izgaranje u atmosferu. Dimnjak od opeke smatra se klasikom konstrukcije peći i, unatoč obilju analoga od jeftinijih i pristupačnijih materijala, ostaje najpopularniji način da se riješi dima.

dizajn

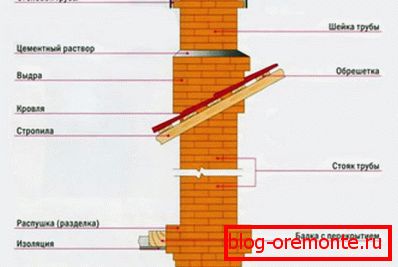

Na prvi pogled, čini se da je dimnjak od opeke za grijanje kotlova ili kamin samo vertikalno presavijeni cijev. Ovaj dojam je varljiv, jer za sustav za uklanjanje dima treba raditi pravilno, cijev treba dati određenom obliku i duljini. Uređaj dimnjaka od opeke sastoji se od sljedećih dijelova:

• Montažirana cijev. Ovaj se izraz odnosi na područje dimnjaka, pričvršćeno na peć kotla ili kamina. Pokreće se od zida grijalice i završava u 5-6 redaka do međusklopnog preklapanja. Postavljanje montiran montiran uz obvezno pridržavanje ligacija zglobova između cigle.
• Paperje. Pepelica se naziva širenje dimnjaka, počevši od 5-6 redaka prije preklapanja i završetka nakon prolaska. Polaganje fuzz-a vrši se umetanjem ploča od opeke, povećavajući vanjski opseg cijevi za 250-400 mm.
• Ustaje. Pojam "uspinjač" odnosi se na vertikalni dio dimnjaka koji prolazi kroz tavan na krov kuće. Polaganje uspona je ravno sa žlicom, križem ili lancem zavoja šavova.
• Vidra. Otter je još jedno širenje dimnjaka od cigle, počevši odmah nakon što je doveden na krov. Ovaj dio cijevi je širi od podizača 100 mm sa svake strane, što služi kao pouzdana zaštita od prodiranja vlage u prazninu između dimnjaka i krova.
• Vrat. Ravni dio cijevi, koji počinje nakon vidra i odgovara veličini uspona, naziva se vrat.
• Kapu. Cigla dimnjak završava s dva reda ziđa, izrađena s produžetkom. Ovaj dio cijevi se naziva vrhom. Na njemu se stavlja deflektor ili vjetrobranska stakla kako bi zaštitili vodu i ostatke otpadnih voda.

Važno je! Za izradu efektivnog dimnjaka s vlastitim rukama morate slijediti tri glavna pravila: promatrati istu veličinu kanala za uklanjanje dima kroz cijelu dužinu, odabrati odjeljak u skladu s volumenom kotla ili peći i izbjegavati okretaje i unutarnje kutove.

Odabir materijala

Izgradnjom dimnjaka, morate se pobrinuti za izbor kvalitete i prikladne za karakteristike izvedbe materijala. Profesionalne pećnice preporučuju crvene čvrste opeke. Širina jedne opeke je 125 mm, uzimajući u obzir centimetarske šavove između nje, koristeći ovaj materijal postavljaju dimnjak dimnjaka 140x140 mm, 14x270 mm ili 270x270 mm. Prilikom pregledavanja opeke prilikom kupnje obratite pozornost na sljedeće karakteristike:

1. Ravnina boje. Visokokvalitetna opeka ima jedinstvenu, bogatu crvenu boju. Prisutnost bijelog cvjetanja, stranih uključaka ukazuje na prisutnost u sastavu vapna, glinene gline i drugih nečistoća.
2. Integritet. Snaga - glavni kriterij za izbor materijala za gradnju dimnjaka. Ako se na površini opeke nalaze pukotine i čips, onda je najvjerojatnije napravljeno bez sukladnosti sa tehnologijom sirovina niske kakvoće.
3. Veličine podudaranja. Tijekom pregleda treba se mjeriti nekoliko slučajno odabranih opeka s ravnalom i provjeriti usklađenost veličine s GOST standardom za ovu vrstu građevinskog proizvoda. Zidarska opeka raznih veličina izgleda neuredna i ne služi dugo.
4. Točna geometrija. Da biste potvrdili točnost geometrijskog oblika, uzmite dvije opeke i primijenite jedna na drugu. Ako između njih nije formirana praznina i praznine, možete sigurno kupiti.

Obratite pažnju! Cigla je otporan na toplinu i sposoban je podnijeti temperaturu od 400-500 stupnjeva, na koju se gori dim koji prolazi. Da se šavovi ne postanu slaba točka dimnjaka, koristite glinenu otopinu ili posebne suhe mješavine preporučene od proizvođača za izgradnju peći. Širina šavova smatra se važnim kriterijem za kvalitetu zidanja, što je razrjeđivač bolji.

Sekvenca montaže

Da biste s vlastitim rukama gradili dimnjak, potrebno je posebna znanja i vještine, pa najčešće izgradnja cijevi, poput kamina ili peći, izvodi profesionalna štednjak. Vješti obrtnici stvaraju složene, funkcionalne dizajne u obliku zmije za učinkovitije grijanje, opremu za usis zraka i prozore. Dimnjak dimnjaka najjednostavnijeg dizajna je kako slijedi:

1. Pod mjestom kamina, štednjak ili kotlovnica ulijeva temelj, koji nije povezan s glavnim. Visina baze za punjenje izračunava se na temelju težine štednjaka i dimnjaka. Obično je debljina od 30-50 cm dovoljna, ako je potrebno, temelj je pojačan za pojačanje.
2. Nakon izgradnje peći ili instalacije grijaćeg uređaja, počnite postavljati cijev za hvatanje. Polaganje se provodi uz strogo poštivanje vezanja. Kako bi se smanjio broj reznica, koristi se ligacija žlica.

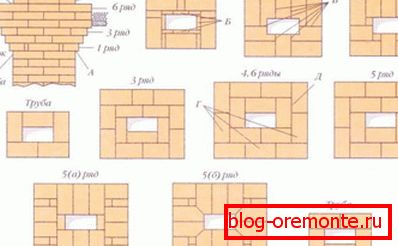

3. Za 5-6 redaka na strop početi širiti dlake. Na ovom mjestu, dimenzije cijevi se šire do 250-400 mm upotrebom četvrtina cigle. Oni su smješteni unutar tjemena na takav način da unutarnja površina kanala za uklanjanje dima ostaje ravna. Stvaranje fuzzinga odvija se u 5 redaka, od kojih je posljednja položena u čvrste opeke uz poštivanje odijevanja.
4. Tijekom rada u potkrovlju postavite odvodnu cijev, čije su dimenzije jednake širini i duljini montirane cijevi. Na padini krova između rogova izrezati rupu za izlaz dimnjaka prema van.
5. Nakon uspona 1-2 redova iznad krova, vidra počinje nestajati. Ovisno o geometriji i nagibu nagiba, to je jednostrano ili multilateralno. Vidra se sastoji od 9 redaka cigle, od kojih je svaka četvrtina širi od prethodne. U zadnjem redu trebalo bi promatrati pravilno vezivanje između šavova.
6. Zatim gradite vrat dimnjaka i kapu. Nosite kapicu na vrhu.

Važno je! U procesu obavljanja fuzzing, vidra i stvaranje vrha, potrebno je izrezati ciglu kako bi se dobila potrebna veličina. Kako bi se osiguralo glatkoću unutarnje površine ispušnog kanala dimnog plina, potrebno je provesti uredno i ravnomjerno rezanje. Majstori pećnice s iskustvom jednog pokreta podijelili su cigle na željenu veličinu, međutim, lakše je i brže koristiti strojeve za brušenje i rezanje.

Pogreške u instalaciji

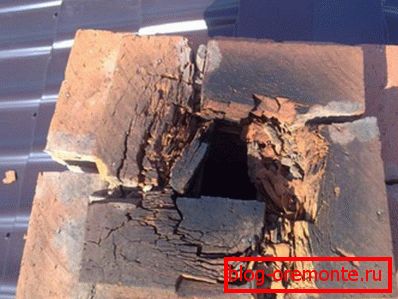

Mnoštvo izračuna tijekom izgradnje dimnjaka od opeke od neprofesionalnog majstora dovodi do financijskih gubitaka, požara i povećanog rizika od trovanja ugljičnim monoksidom. Poteškoća je u tome što nakon završetka projekta nije moguće popraviti nedostatke, najčešće jedini izlaz je potpuna rastavljanje i rekonstrukcija cijevi. Uobičajeni problemi u radu majstora uklanjanja dima vjeruju:

• Neodgovarajući materijal. Ne znajući ili u cilju štednje novca, vlasnici kuća koji grade vlastiti dimnjak koriste šuplje, silikatne, reciklirane cigle. Korištenje dimnjaka iz takvih materijala je nesigurno.
• Promijeni veličinu kanala. Zbog promjene veličine kanala smanjuje se sila potiskivanja dimnjaka, dolazi do taloženja čađe i zagušenja unutar cijevi.
• Nedovoljna duljina vrata cijevi. Zbog ove pogreške smanjuje se sila potiska u vatrogasnom prostoru, kako bi se uklonio taj problem, dovoljno je povećati visinu dimnjaka na preporučeni.
• Neispravan oblik kanala. Najbolji oblik kanala za uklanjanje dima - krug ili ovalan, koji rade s opekom, vrlo je teško postići takvu geometriju. Dakle, cigla opeka povezana na pravokutni ili kvadratni oblik. Ako unutarnja površina ima veliki broj uglova, koraci, čađa će se podmiriti na njih.

Cigla ispušnih cijevi će trajati stoljeće, ako ne budu spremni na kvalitetan materijal i biti u skladu s tehnologijom. Kako biste izbjegli poteškoće s radom grijalice, naručite dizajn dimnjaka od iskusnog majstora.
