Kako postaviti grede na krov

Projektiranje seoskog doma obuhvaća ne samo izračun tipa i snage temelja, površine, visine i broja etaža zgrade nego i izgradnje krova. Prilikom izrade projekta uzimaju se u obzir svi čimbenici, a odabrana je optimalna varijanta sustava raftera koja može ukrasiti zgradu i zaštititi ga od hladnoće i kiše.

Ako odlučite sami izgraditi kuću, trebate znati koji se krovni sustav sastoji i kako instalirati grede na krov kako bi dobili željeni rezultat. U našem članku ćemo govoriti o sustavu rešetaka, pravilima za njegovu ugradnju i tipovima rogova.

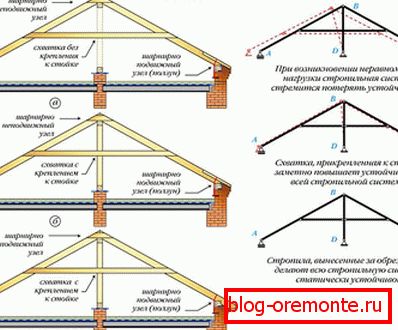

Sling sustav

Sling sustav

Bez obzira na oblik krova koji odaberete za vaš dom, u srcu krovne konstrukcije uvijek će biti rešetkasti sustav. Za pokrivanje krova s ​​krovnim materijalom postavljen je sanduk i vodonepropusni sloj na sustav greda.

Za proizvodnju konstrukcije koristi se crnogorično drvo s posebnim postupkom s zaštitnim sredstvima i vlagom koja ne prelazi 2%.

Obratite pažnju! Drvo grade 1 je potrebno za stezanje i viseća greda. Materijal 1 i 2 razreda kupuju za nogu. Drvni stupanj 3 može se koristiti samo za proizvodnju stalaka i podupirača.

Trajnost i čvrstoća rešetkastog sustava ovise o kvaliteti materijala, pouzdanosti priključaka i točnosti proračuna dizajna. Obratite posebnu pozornost na grede. Pogledajmo što su rafteri napravljeni tako da je lakše raditi montažu i instalaciju cijelog sustava na krovu.

Krovni rogeri

Rafter se sastoji od elemenata:

  • noge s naborima;
  • strukovi koji se približavaju gornjoj strani zida zida (tj. nazivaju se zavoji);
  • štapovi koji podupiru nogu i koji se nalaze vertikalno;
  • potporne grede (crossbars) koje služe kao osnova za sve nosive elemente krova i postavljene su paralelno s bazom zgrade između greda;
  • na rozetima viseće vrste nalaze se stalci koji djeluju u napetosti uzduž okomice i imaju ime - glava;
  • za ugradnju otpornosti na sile razmaka.

To su osnovni elementi grede, ali dodatne komponente se koriste za složene strukture sustava trupa. Za ugradnju rogova na krov vlastitim rukama morate pripremiti materijale i alate:

  • vodonepropusni materijal;
  • rogovi;
  • odbora;
  • zatvarači;
  • čekić i sjekira;
  • čuvar noktiju, mjerač vrpce;
  • električna bušilica s nizom bušilice;
  • motorne pile;
  • razinu i olovku.

Kad je sve spremno, vrijeme je da počnemo graditi krov, pa stoga postavljamo rogove na kuću.

instalacija

Ugradnja prvog traga

Stadij # 1, Od ploča napraviti predložak dizajniran rešetkasti rešetka. Podignite dvije daske prema stropu i spojite njihove rubove na jednom kraju jedan između drugoga noktima. Rastopite ploče na stranu i postavite slobodne rubove na poloľenu gredu za nošenje. Da biste fiksirali kut koji je formiran između ploča, noktirajte križnu šipku.

Spustite predložak s ploča na nosač i pomoću olovke označite kut podrezivanja trake za trajno pričvršćivanje. Ova metoda omogućuje brz i jednostavan odabir pravog kuta rezanja i ugradnje rogova.

Obratite pažnju! U ovoj fazi rada ne može se žuriti. Što je bolje predložak, to će biti pouzdanija i jača cijela struktura.

Faza 2, Stavite predložak na tlo i počnite izrađivati ​​raftere. Predložak treba biti dobro vezan tako da ne ometa kut spajanja nogu. Kada je prvi grabljivac (farma) spreman, podignut je na zgradu i stavljen na tlo.

Mawérlat

Faza 3, Na rafters i mauerlate označite mjesto rezanja. Lančana pila napraviti rez za pravilnu instalaciju. Nastavite do sklopa sljedeće vitice.

Faza 4, Prva dva montažna rešetka rešetkastog sustava trebala bi biti postavljena na mauerlat uz rubove kuće Da biste odredili potrebnu razinu između njih, povucite kabel.

Обратите внимание! Установленные по краю мауэрлата стропила закрепляются подпорками с обеих сторон. instalacija ферм должен быть строго перпендикулярным основанию перекрытия.

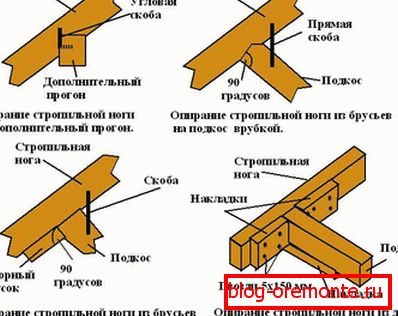

Pričvrsni nosač trupa

Faza broj 5. Razina je postavljena, sve pričvršćivače pažljivo su provjerene i vrijeme je za početak montaže preostalih rogova. Broj poljoprivrednih gospodarstava određuje se na temelju ukupne duljine sustava i visine između vitla ne više od 0,8 m. Lakše je sastaviti strukturu na gredama.

Obratite pažnju! Kako bi izbjegli pomicanje rogova, najbolje je postići dvije ploče između njih.

Stadij # 6, Došlo je vrijeme za ugradnju i montažu nosača i poprečnih traka. Nadalje, poželjno je riješiti probleme s vodonepropusnim, parne barijere i toplinskom izolacijom cijelog krovnog sustava. Za instalaciju krovnog materijala postavlja se sanduk. Montaža frekvencije letvica ovisi o odabranom krovnom materijalu.

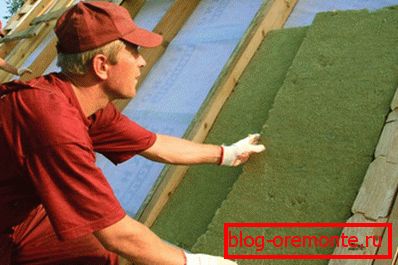

Sustavi toplinske izolacije

Vrsta krova ovisi o tome koji je kut nagiba krova odabran. Za ravni krov, kut nagiba ne prelazi 10%, a za nagnutu strukturu kut nagiba je uvijek veći od 10%. Pješčani krovovi dolaze u različitim izvedbama:

  1. Na temelju dvije strane zgrade različitih razina, krovovi se nazivaju nagnuti.
  2. Na temelju strane istog stupnja gradnje nazivaju se zabat.
  3. Četverokutni krovovi razlikuju se trokutastim padinama. Kad se rampi ne dosegnu na strevu, krov se naziva polukružnim.
  4. Uspoređujući se na jednu točku, vrhovi četiriju trokutastih padina oblikuju krovni krov.
  5. Mramorni sustav rešetka također se naziva slomljena zabata, koja se razlikuje po tome što se sastoji od pravokutnih rampa povezanih u tupom kutu.

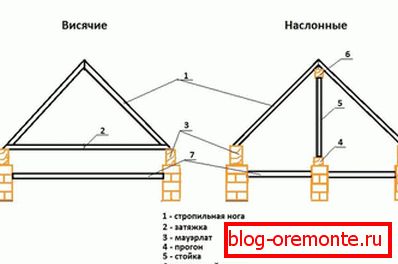

Vrste rogova

Vješanje i kosi rogovi se koriste za montažu rešetkastih sustava. Vrijeme je da govorimo o sustavima koji se sastoje od vješanja ili napsled raftera.

vješanje

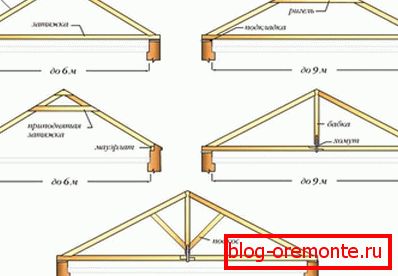

Viseći rogovi

Da biste odlučili instalirati grede, morate znati koja će se vrsta koristiti prilikom izrade rešetkastog sustava. Izbor načina montaže i vrste rogova utječu mnogi čimbenici - primijenjeni krov, kut nagiba krova, očekivana opterećenja od vjetra i snijega.

Viseći rogovi отличаются тем, что упираются они только на мауэрлат и при их монтаже не используются промежуточные подпорки. Такая система стропил создает сильные распирающие усилия горизонтального типа, действующие на стены здания. Чтобы снизить эти усилия, устанавливаются затяжки, одновременно выполняющие роль крепежных деталей для стропильных ног.

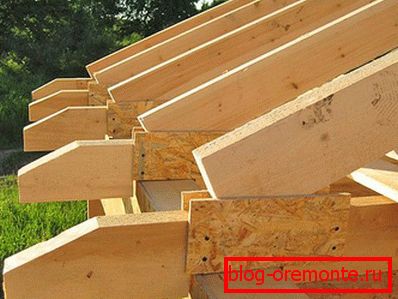

Povezivanje mjesta Dvostruko zatezanje

Može se nalaziti u blizini ravnine ili iznad njega. Uz visoku instalaciju potrebni su vam jači spojni rogeri i pufovi.

Обратите внимание! instalacija висячих стропил возможен только тогда, когда пролет кровли не больше 12 метров.

Naslonnye

Naslonnye стропила

Если во время строительства дома было предусмотрено возведение внутренней несущей стены, крышу дома делают из наслонных стропил. instalacija наслонных стропил ничем не отличается от установки каркасной системы.

Pričvršćivanje robe može se obaviti na različite načine i ovisi o materijalu koji se koristi za gradnju zidova zgrade. Na drvenom okviru stabla spajaju se greda s gornjom krunom. Za okvir zgrade koristi montirati s vrhom remenje. Za zgradu od kamena, greda su pričvršćena na potporu.

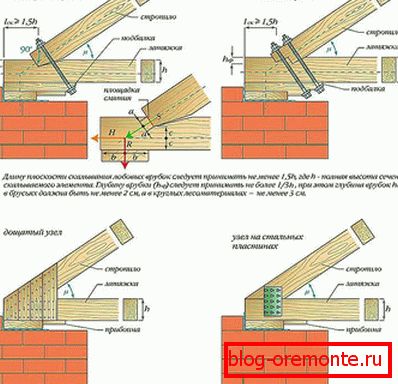

Montažni čvorovi

Kako bi se spriječilo proklizavanje malih dionica nosača, podupirači, vijci i potpornji se ugrađuju pomoću rešetke. Za proizvodnju pušaka na stražnjoj stopi drvo se koristi samo dobre kvalitete. Za velika područja za izradu estriha koriste se od 2 do 3 trupaca duljine 650 cm, poravnavaju se u jednoj ravnini i međusobno se pričvršćuju duž duljine.

Za proizvodnju stalaka i podupirača pomoću reznih trupaca s prethodno izrađenim guranjem krajeva i oznaka uzoraka metalnih ploča. Nakon što smo napravili preliminarnu oznaku, vidjeli smo mjesto za rezanje rogova u energetsku ploču.

Pri izgradnji gornjeg dijela rešetke i zidova koriste se grede kompozitnog tipa s lamelarnim iglama. Napravite grede kompozitnog tipa šipki, pričvršćivši ih pomoću drvenih iglica duž cijele duljine.

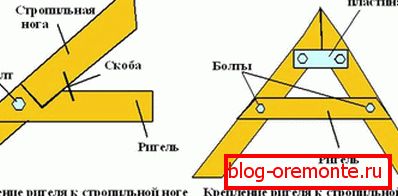

Skica rafters krovi krov

Sada znate dizajn krovnih sustava i kako instalirati različite vrste rogova na krovu zgrada. Da biste dodatno nadopunili informacije dobivene iz članka s jasnim primjerom, preporučujemo da pogledate videozapis o instaliranju rogova.

Ako ste već sami instalirali rogove i imate svoje tajne instalacije, podijelite s nama i našim čitateljima, ostavljajući komentar na članak.

video

Postavljanje rogova može obavljati jedna osoba bez asistenata:

U sljedećem videozapisu vidjet ćete pogreške koje se često pojavljuju prilikom instalacije rogova:
