Kako povezati rogove jedni s drugima na klizaljkama s

Velika opterećenja se postavljaju na nosivi okvir krova, koji se stvara krovnim materijalom, slojem toplinske izolacije i težinom snijega koja leži na površini padina. Kako bi se spriječilo urušavanje strukture, krovni sustav je dizajniran uzimajući u obzir sve sile koje bi mogle utjecati na nju. U procesu izračuna odrediti potrebni broj i veličinu poprečnog presjeka stražnjih nogu na kojima padne glavna težina krova. Ipak, jednako je važno koliko dobro povezivanje rogova izvodi na grebenu. Ovaj članak će vam reći koje vrste veza postoje, kako ih ispravno i što ovisi o odabiru jednog ili drugog načina vezivanja.

Vrste poveznih čvorova

Osnova krovnog okvira su krovni nosači u kojima su pojedini elementi međusobno povezani u konstrukciji različitih geometrijskih oblika, na primjer trokutaste ili peterokutne. Jedan od najspornijih i otpornijih na vanjske utjecaje lika je trokut, ova vrsta izgleda daje se farmama od gable i pola hipped, hipped i hipped krovova, Spojni čvor naziva se mjestom spajanja ili pričvršćivanja rogova jedan s drugim, s pločom za napajanje, dodatnim nosačima. U konstrukciji rešetkastog sustava koriste se slijedeće vrste čvorova:

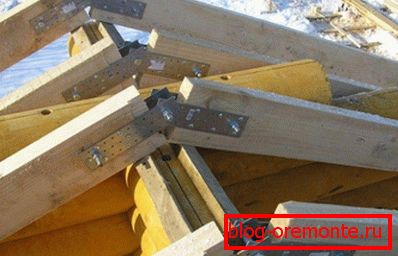

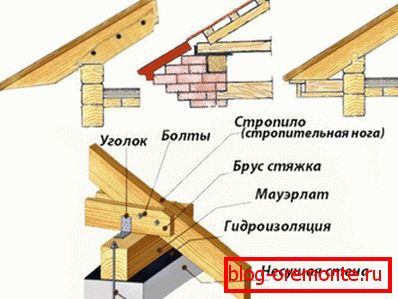

  • Pričvršćivanje na električnu ploču. Svaka podnožja noge ima točku spajanja na dno okvira, nazvanu mauerlat bar. Njegova je zadaća ravnomjerno raspoređivanje tereta s težine krova i prenošenje kroz potpornu stijenku do temelja konstrukcije. Kršenje cjelovitosti ploče snage smanjuje njegovu čvrstoću, pa se spajanje provodi pomoću šipki, metalnih uglova ili izradu pila na krajevima nogu. Pričvršćivanje greda na električnoj ploči
  • Čvorovi povezuju rogove među sobom. Spajanje rogova krova među sobom obavljaju se na grebenu krova. Uz težinu krovnog materijala, noge okvira podvrgavaju se stresu na savijanju i na savijanju. Zbog toga je čvor hrpta pod stalnim pritiskom. Pouzdanost i sposobnost nošenja rešetkastog sustava ovise o čvrstoći i točnosti ovog pričvršćenja. Spajanje nogu s travom među sobom u hrptu hrpta

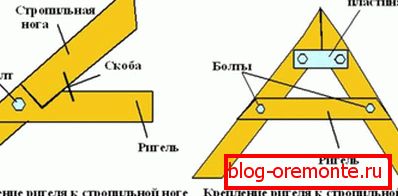

  • Jedinica za priključivanje s dodatnim potpornim elementima. Kako biste smanjili i redistribuirali opterećenje od stezaljke, koristite vijke, zatezanje, podupirače i police. One su međusobno povezane s polužnim zatvaračem, metalnim pločama ili noktima. Pričvršćivanje rogova s ​​vijkom

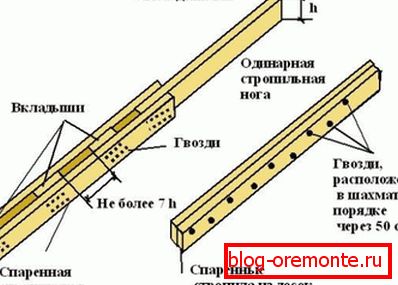

  • Splice čvor. Za izradu greda za krovove s širinom nagiba veće od standardne duljine ploča od 6 m, primijenite način spajanja drveta od 2-3 ulomaka. Metode spajanja nosača stopala

Važno je! Tijekom izrade rešetkastog okvira koriste se dvije vrste spojnih čvorova: krute i mobilne. Tvrde pričvršćivanje se zove kad su elementi međusobno nepomični. Mobilne veze imaju mogućnost mijenjanja položaja, za njih se koriste posebni "klizači" metala.

Načini spajanja rogova na hrbatu

Na vrhu krova nalazi se hrbat čvorova rešetkastih sustava i nastaje vezom između nogu jednog klatnog para. Ovaj dio okvira nije veliko opterećenje da konj izdrži, a iskusni krovnici koriste sljedeće opcije montaže:

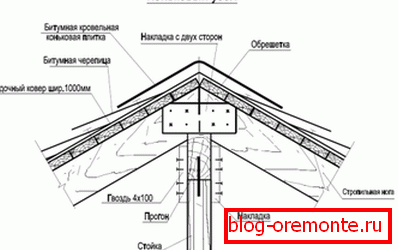

  1. Butt. Da bi se izvršila veza stezaljke, jedan kraj ploča koji se koriste za izradu nogu rezano je pod kutom tako da, kada se kombiniraju, oni čine kut. Za popravak rogova na ovom mjestu koristite nokte, udarajući na kraju stopala pod kutom, tako da prolazi kroz obje noge. Za pojačanje pričvršćivanja uzdužne ploče upotrijebite posebne metalne ploče s rupama za vijke. Od nametati spajanje rogova iz dviju stranaka i popraviti vijke ili nokte s automatskim navijanjem. Zglobovi za udare

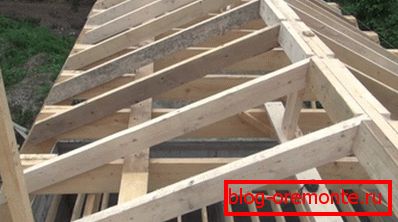

  2. Na snopu. Druga opcija montaže na kraj je uporaba trake koja se naziva sljemena greda. Odabirom ove metode spajanja, grede se također rezaju pod kutom na uzorku, ali nisu međusobno pričvršćene, već fiksirane na drvo. Kada se montira na gredu, greben nema šiljastu vrh, ali ravnu. Montirajte grede na gredu

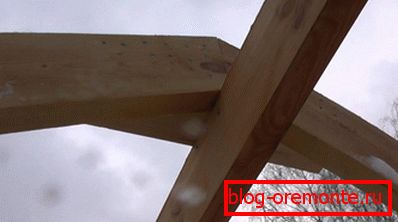

  3. Preklapanja. Za pričvršćivanje nosača rešetaka preklopljenih na hrptu, krajevi nogu spojeni su i pričvršćeni metalnim klinom ili vijkom s maticom. Za pouzdanost na obje strane izdanaka za nošenje vijaka velikog promjera, a neki majstori dodatno koriste gumenu brtvu.
  4. U utoru. Priključak rogova u utor je prikladan za vješta, iskusna tesara. Sastoji se od proizvodnje u jednoj nosač s nogu, au drugom šiljka, pri čemu se grede pričvršćuju drvenim klinom ili noktom.
  5. Na pola stabla. Pričvršćivanje u polu-stablo je malo jednostavnije od ulaska u utor. Budući da je za izvođenje, potrebno je rezati usjek na kraju rogova jednako polovici debljine ploče. Spajanjem tih žljebova kao slagalicom i pričvršćivanjem ih noktom ili noktom, tesari dobivaju snažnu hrptu čvora. Složeni rogeri u polusvodu Tehnologija ugradnje hrpta čvor u pola stabla

Upozorenje! Rad s drvenim kućama od drva i trupaca zahtijeva poseban pristup. Kako prirodno drvo mijenja veličinu tijekom promjene postotka vlažnosti, kuća izgrađena od ovog materijala smanjuje se u prvih 5 godina rada. Za kompenzaciju skupljanja, veličine koja ponekad doseže 20 cm, potrebni su posebni pokretni nosači. To je ploča za pričvršćivanje rogova, spojena metalnom šipkom.

Pokretni nosač za hrptu čvor

Načela ugradnje

Da bi se rogeri spojili na jednoj od hrbatnih jedinica, potrebni su najčešći alati: olovka, mjerač vrpce, pila, građevinska razina, odvijač i zatvarač. Kvaliteta rada ovisi o sljedećim pravilima:

  • Vrsta pričvršćivača koji se koristi za svaku ploču za povezivanje određuje se u izračunu i izvedbi rešetkastog sustava. Da bi se izbjegla zbrka, te se informacije odražavaju na crtežu.
  • Da bi sve pričvrsne točke imale istu veličinu i kut, izradit će se uzorak od prethodno označenog i izrađenog.
  • Ako se tijekom fiksiranja koriste vijci ili vijci i potrebno je izraditi rupe, tada njihov promjer treba premašiti dimenzije elementa za pričvršćenje. To sprječava pucanje, savijanje i savijanje drveta.
  • Zatezne vijke, vijci ili nokti ne prodiru ispod površine ploča, već naprotiv, ostavite mali razmak tako da drvo neće biti oštećeno kad se promijeni vlaga.
  • Svaka veza stopala stopala u klizaljkama treba biti zbijena, ali ne i zbijena. Nakon dovršetka instalacije provodi se provjera nepropusnosti svih čvorova.

Čvor hrpta krova - područje na kojem najveći teret. Dakle, nosivost cijelog rešetkastog sustava ovisi o točnosti proračuna i kvaliteti spoja trave.
