Kako pravilno ukloniti dimnjak

Za ispuštanje plinova iz sustava grijanja instaliran je dimnjak, koji se prikazuje na ulici kroz krov ili kroz zid. Prolaz kroz krov vrši se s kanalom uređaja istodobno s izgradnjom zgrade. Prilikom zamjene izvora grijanja dolazi do situacije kada je poželjnije premjestiti dimnjak kroz zid. Za svaku metodu postoje pravila i propisi koji reguliraju pravilno uklanjanje dimnjaka.

Mjesto montaže krova

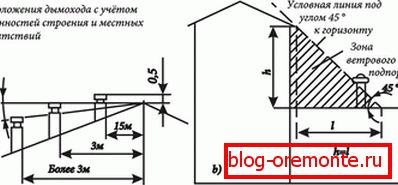

Gdje se nalazi dimnjak

Najbolje mjesto za povlačenje cijevi kroz krov će se nalaziti na udaljenosti do 1,5 metara od grebena. Pećnice i krovni pokrivači jednoglasno su preporučili ovu lokaciju jer ima nekoliko prednosti:

  • Nema potrebe izgraditi visoku cijev, što znači minimalno opterećenje vjetrom i rijetku kondenzaciju.
  • Zimi se oko strukture nakuplja mala količina snijega i ne dolazi do propuštanja.

Obratite pažnju! Ako je cijev postavljena tri metra od grebena, prema pravilima SNiP, gornji rub bi trebao biti ispiran s grebenom. Pri izradi dizajna još tri metra, između vrha i linije grebena ne smije biti kut većeg od 10 stupnjeva. Na ravnom krovu postavlja se cijev s visinom od 0,5 do 1 m.

Za instalaciju dimnjaka ne preporuča se werent, gdje je u unutarnjem kutu spoja susjednih padina teško izvesti visokokvalitetni nosač cijevi, što isključuje propuštanje vode. Kada se nalazi ispod krova stambene potkrovlje ne može dogovoriti cijev blizu prozora, vjetar će usmjeriti dim u njihovom smjeru.

Izbor dizajna prolaza

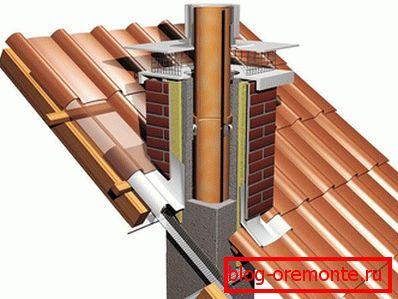

Uređaj za ciglu dimnjaka

Izvedba jedinice kroz koju se dimnjak ispušta ovisi o materijalu cijevi. Uobičajene vrste uključuju opeke, nehrđajući čelik, pocinčani čelik, keramika. Izbor materijala se određuje prema vrsti goriva, ako se plin visokotemperaturne temperature oslobađa tijekom sagorijevanja, što uzrokuje pregrijavanje dimnjaka, metal se ne može koristiti. Njegova visoka toplinska vodljivost doprinosi zagrijavanju okolne strukture i može izazvati požar. Dimnjak za ovu vrstu goriva ima debele zidove, a vrh je opremljen odvodnikom iskre. Čelični dimnjaci instalirani na temperaturu dimnih plinova ispod 400 ° C.

Kako sendvič dimnjak

Oblik dimnjaka također je važan, popularne opcije su kvadratni i pravokutni dimnjak. Ovaj izbor je zbog dostupnosti gotovih dodatnih elemenata koji se koriste za prolazni uređaj. Vrsta krovišta jedan je od najvažnijih čimbenika.

Obratite pažnju! Ovisno o otporu krova na vatru, odabire se veličina požarne praznine. Za zapaljive materijale je 13-20 cm.

Dimna kutija

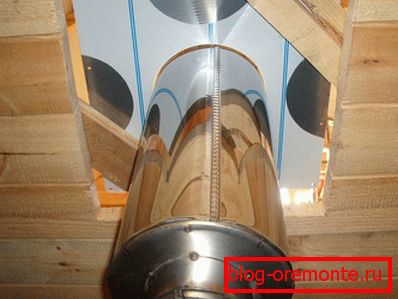

Prolazak kroz preklapanje

Svaki krov sadrži sloj pare i vodonepropusnost. Integritet ovih platna ovisi o nepropusnosti krova, nedostatku propuštanja i mokroj izolaciji. Uklanjanje dimnjaka kroz krov zahtijeva stvaranje rupice na krovu, koja uključuje ne samo veličinu cijevi nego i udaljenost zaštite od protupožarne zaštite od letvice i krovišta, kako je određeno odgovarajućim standardima.

Obratite pažnju! Najbolje rješenje bi bilo napraviti kutiju u prolazu.

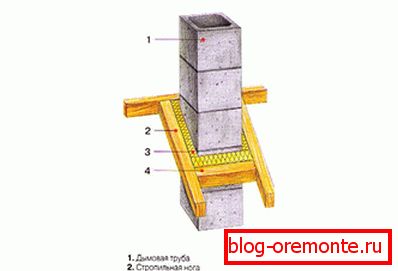

Uređaj za prolaz dimnjaka

Položaj spojnice dimnjaka ograničen je na stranama pomoću nogu, a gornji i donji dijelovi izrađeni su od poprečnih nosača, odabrani po veličini rogova. Nakon što je napravio okvir, krovni kolač je rezano na principu omotnice. Rubovi parnih i vodonepropusnih boja skliznuti su na gredama i gredama i pričvršćeni čavlima ili spajalicama, a rubovi su zalijepljeni ljepljivom trakom. Neispravnost izolacije mora se kompenzirati pažljivo brtvljenjem njegovih rubova. S daljnjim ukrašavanjem potkrovlja, vodonepropusnost će se pritisnuti na letvice.

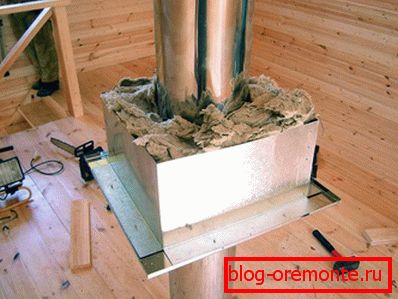

izolacija

Slobodni prostor između cijevi i kutije ispunjen je vatrostalnom izolacijom. Nepropusnost prolaza cijevi osigurava se ugradnja pregača. Njegov gornji dio položen je van i stavljen je pod krovni materijal.

Zajednička izolacija

Brtvljenje okrugle cijevi

Za izlazak okruglih cijevi koristi se gotova mekana penetracija silikona ili gume s prirubnicom pričvršćenom za nagib. Element ima različite veličine i lako ga je podići do promjera cijevi. Silikonska brtva pogodna je za bilo koji nagib prolaza. Ova je opcija pogodna za metalnu cijev koja ne zagrijava iznad 100 ° C. Uz veći stupanj zagrijavanja, koristi se metalna čaša s suknjom koja se stavlja na cijev. Suknja se pričvršćuje vijcima na krov. Suknja je prekrivena krovnim materijalom s obaveznim lijepljenjem s brtvilom. Prolaz cigle cijevi zatvoren je elementima koji dolaze zajedno s krovnim materijalom.

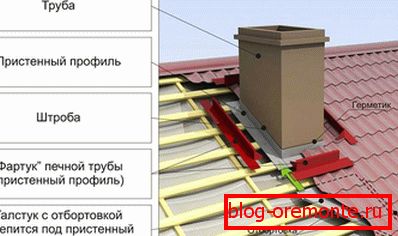

Susjedni dizajn

Brtvljenje spoja cijevi i prirodne pločice izvodi se pomoću elastične trake koja ima sastav aluminija i olova. Donja strana s ljepilom nanosi se na dno cijevi i na krov. Na cijevi je pričvršćen metalnom trakom, čiji je gornji rub prekriven brtvilom. Spajanje s mekim krovom također je izolirano elastičnom trakom.

Izlaz kroz zid

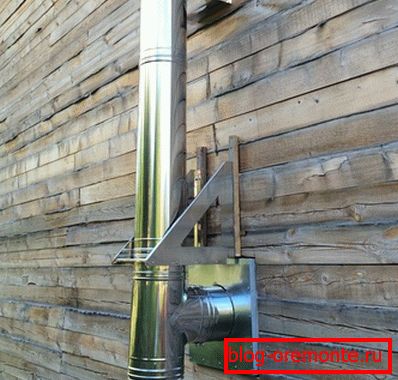

Bočna izlaz drvene kuće

Prilikom konstruiranja dimnjaka, kada se peć nalazi blizu zida, lakše je dovesti kanal za ispuštanje plina kroz krov, ali kroz zid. Ovaj dizajn ima svoje prednosti:

  • štednja prostora;
  • dostupnost instalacije;
  • nepropusnost krova nije oštećena.

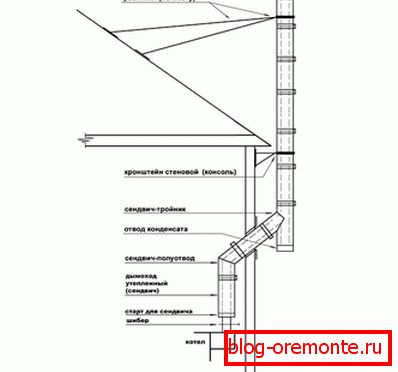

Zidni izlazni krug

Među minusa može se zabilježiti:

  • potreba za izolacijom;
  • gubitak dijela topline koja napušta dimnjak;
  • prisutnost horizontalne plohe koja negativno utječe na cravings.

instalacija

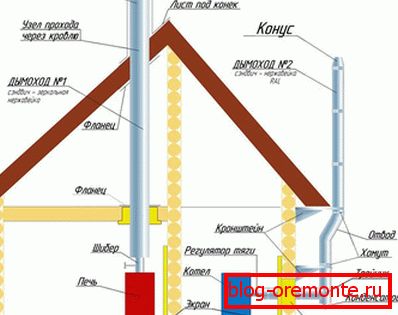

Opcije montiranja dimnjaka

Promjer dimnjaka ovisi o snazi ​​kotla za grijanje, a visina uzima u obzir optimalnu razinu potiska. Dizajn ovog modela dimnjaka sastoji se od vanjskog vertikalnog kanala i horizontalnog dimnjaka koji povezuje vanjsku cijev i bojler. Rad počinje odabirom mjesta gdje cijev napušta prostoriju. Rupa u zidu je napravljena na veličini kanala plus izolaciju. Vodoravna cijev spojena je na bojler pomoću standardnih prijelaznih elemenata i prolazi kroz zid pod kutom od 90 °. Na zidu je fiksiran s posebnim zagradama. Spajanje s vanjskim kanalom izvodi se pod kutom od 90 °. Ugradnja čaša s čaša za čišćenje i cijevi za ispuštanje kondenzata omogućit će vam čišćenje i bez problema. Kao dimnjak, koristi se jeftin sustav jednostrukog kruga s jednim nehrđajućim čeličnim zidom ili sustavom dvostrukog kruga - optimalni uređaj s izolacijskim slojem između dvije cijevi. Takav sustav je zaštićen od oštećenja i pruža odgovarajuću razinu zaštite od požara.

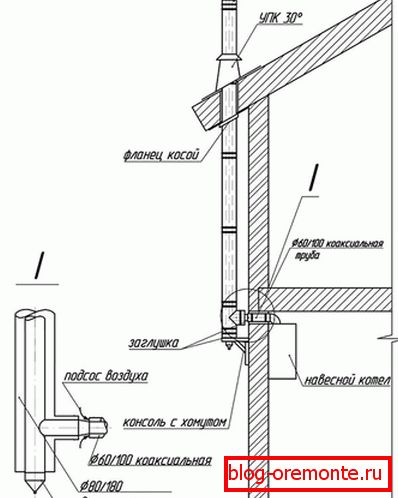

Princip ugradnje vanjskog dimnjaka

Vanjska cijev ravnomjerno se pričvršćuje za 1-2 metra prema zidu, u tu se svrhu koriste metalni nosači.

Obratite pažnju! Mjesto prolaska vodoravne cijevi kroz drvenu stijenku mora biti izolirano otpornim materijalom - azbestnim vlaknima, čelikom.

video

Kako ugraditi dimnjak preko gotovog krova, pogledajte dolje:
