Klizna potpora za grede, korištenje kliznog rešetka sustava

Unatoč brojnim suvremenim građevinskim materijalima, koji se razlikuju po dugom vijeku trajanja i pristupačnim troškovima, prirodno drvo stoljećima gubi svoju vodeću poziciju u privatnoj stambenoj izgradnji zahvaljujući sigurnosti okoliša i iznimnoj energetskoj učinkovitosti. Međutim, izgradnja bar-oblika ili log house podiže jedan problem - jaki skupljanje strukture, koji ne dopušta da ga blokirati odmah nakon izgradnje. Zbog ove osobitosti materijala, nemoguće je odmah započeti uređenje interijera i preseliti se u novu kuću. Kako bi spriječili deformaciju krova tijekom skupljanja, pomoći će se poseban uređaj - klizni rogeri, koje ćemo opisati u našem članku.

uređaj

Klizni nosači za grede pozivaju posebnu napravu koja je neophodna za spajanje elemenata vitlo elemenata, međutim ostavlja ih malom rezervom napajanja, sprečavajući deformaciju strukture tijekom skupljanja. U svakodnevnom životu, ovi zatvarači često se nazivaju klizači ili skids. Oni se sastoje od dva dijela, od kojih je jedan fiksan, a drugi je sposoban za klizanje. Klizni nosači izrađeni su od jakog metalnog otpornog na koroziju koji može izdržati teška opterećenja. Prednosti ove metode montaže greda uzimaju u obzir:

  • Sposobnost krova da promijeni svoju geometriju u procesu skupljanja, tako da se konstrukcija krova može izvesti odmah nakon završetka gradnje drvene kuće, bez čekanja da se drvo potpuno osuši.
  • Olakšavanje procesa pričvršćivanja rogova. Upotreba posebnih mobilnih pričvrsnih elemenata smanjuje udio ručnog rada u sklopu okvira alata, smanjuje vrijeme provedeno na krovištu.
  • Pruža sigurnu prilagodbu. Tvornički izvedeni klizni ležajevi prolaze kroz nekoliko stupnjeva provjere kvalitete, stoga im je zajamčeno da izdržavaju snježne i vjetrove opterećenja koje grede prolaze tijekom rada.

Imajte na umu da mobilni zatvarači za grede podložni su intenzivnom opterećenju tijekom rada, stoga su izrađeni samo od čelika visoke čvrstoće s niskim udjelom ugljika debljine od najmanje 2 mm.

Klizna greda za grede

funkcije

Skupljanje - proces promjene veličine drvenih zgrada uslijed smanjenja udjela vlage u drvu, koji traje 1-3 godine od datuma gradnje. Najaktivnije skupljanje se događa u prvoj godini, tijekom koje kuća može postati niža za 1-2 širine 1-2 kruna. To je zbog toga svojstva stabla se ne preporučuje za obavljanje preklapanja krova odmah nakon izgradnje. Klizna potpora za grede rješava ovaj problem obavljajući sljedeće funkcije u konstrukciji okvirnog okvira:

  1. Spriječiti deformaciju rogova u procesu skupljanja drvene kuće. Zahvaljujući takvom pomičnom sustavu, noge na tračnicama prilagođavaju se veličini i geometriji strukture, nadoknađujući širenje opterećenja od podložnih zidova.
  2. Osigurava pokretljivost okvira tijekom rada. Drvo je prirodni materijal koji tijekom rada, čak i nakon završetka procesa skupljanja, može promijeniti vlažnost i veličinu. Drvene kuće se kaže da su "disanje", tako da se krovni okvir krova treba prilagoditi njima, mijenjajući i dimenzije kako se vlaga povećava ili smanjuje.
Promjena kutova od raftera zbog skupljanja Proces skupljanja drvene kuće

Obratite pažnju! Mnogi ljudi vjeruju da ako se rogeri i kutije kuće izrađuju od istog materijala, onda se sustav traktora neće deformirati tijekom procesa skupljanja. Zapravo, skupljanje različitih građevinskih čvorova je neujednačeno. Kada se to dogodi, veličina i geometrija elemenata okvira se mijenjaju na više ravnih površina odjednom.

vrsta

Korištenje pokretnih pričvrsnika za pričvršćivanje nosača maala u mauerlat je jedini način da se spriječi krovna deformacija tijekom skupljanja drvenih kuća. U pravilu, klizači imaju prilično tipičnu konstrukciju koja se sastoji od statičkog vodiča baze i kuta s petljom koja se kreće duž njega. Postoje sljedeće vrste mobilnih zatvarača:

  • Otvori tip Klizna pričvrsna mjesta za grede otvorenog tipa su sklopivi slog koji se sastoji od vodilice čvrsto pričvršćenog na nosač trave i kut koji je pričvršćen na električnu ploču okvira na nosaču. Različiti modeli razlikuju se samo u dva čimbenika: broj ugradnih otvora, koji mogu biti od 1 do 5, kao i rezervoar energije. Minimalna rezervna snage kliznog ležaja je samo 60 mm, a najmanje - 160 mm. Što je veći ovaj parametar, to bolje pričvršćivač štiti od deformacije, osiguravajući maksimalnu mobilnost rogova. Otvorite klizni ležaj
  • Zatvoreni tip. Klizna potpora rogova zatvorena, za razliku od otvorenog, ne okuplja se i ne razumije. To je čvrsta, monolitna konstrukcija koja se prodaje i instalira odmah sastavljena. U ovom slučaju kut koji je pričvršćen na ploču za napajanje ima petlju kroz koju se tijekom proizvodnog procesa montaže drži vodilica i pričvršćuje se na tračnicu. Zatvoreni mobilni uređaj

Profesionalni krovni majstori smatraju da su pomični nosači za otvorene grede mnogo prikladniji za instalaciju, pogotovo ako je vitlo okvira sastavljen od neiskusnog radnika. S druge strane, zatvoreni nosači pouzdani su u radu i podnose teška opterećenja.

Karakteristike mobilnih pričvrsnih mjesta Još jedna verzija dizajna klizne podrške

Tehnologija montaže

Postupak montaže krovnog okvira s pokretnim držačima se ne razlikuje od standardnog postupka. ohMeđutim, to zahtijeva maksimalnu točnost dimenzija u proizvodnji elemenata, kao i izloženost istog kuta između podnožja krova i kraja noge nosača kada je ugrađen. Sustav klizača ugrađen je u sljedećem redoslijedu:

  1. Prvo, na ležajnim zidovima kuće stog mauerlat. Ovaj element vitlo okvira za krov obavlja funkcije podrške, ravnomjerno raspoređujući opterećenje između nosača i prenošenju ih na temelj. U drvenim ili drvenim kućama gornji rubovi mogu obavljati funkciju Mauerlat.
  2. Napravite predložak noge noge, koji će postati model za izradu svih ostalih raftera dizajn.
  3. Na kraju svake nogavice popnite piće ispod ležaja. Iskusni obrtnici imajte na umu da ni u kom slučaju ne biste trebali smanjiti snagu ploče jer to smanjuje snagu i nosivost.
  4. Najprije instalirajte prvi i zadnji parni par, pažljivo provjeravajte kut između elemenata uz pomoć provjerene razine zgrade.
  5. Podnožje za rogove pričvršćuje se na donjem kraju nogu. Kako bi se osigurala pouzdana pričvršćivanje, potrebno je učvrstiti vodilicu i klizač s 2-3 zatvarača.
  6. Gornji krajevi podizača nogu na području zgloba hrpta pričvršćuju se pomoću noktiju ili metalnih ploča povezanih s klinom, osiguravajući mobilnost strukture.
  7. Između prvog i zadnjeg parnog para zategnite kabel, a zatim ugradite ostatak strukture.

Ne zaboravite da odabir duljine pomičnog nosača vodilice ovisi o mogućoj količini skupljanja kod kuće. Što je veći sadržaj vlage drveta koji se koristi za gradnju, veća mora biti veličina sanjke.

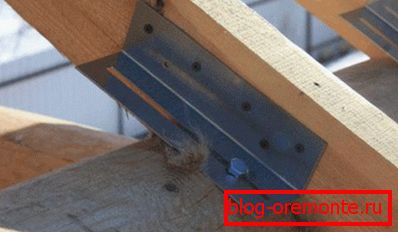

Montaža nosača dijapozitiva

Video upute
