Koaksijalna grijača plinskog kotla - projektiranje i

Autonomno grijanje je nedavno postalo ne samo nužan uvjet za život u privatnoj kući, već i način vješanja udobnosti i štednje novca za vlasnike stambenog prostora u stambenim zgradama. Povećana potražnja za uređajima za grijanje bila je razlog za razvoj moćnijih i produktivnijih modela. Moderna oprema postavlja visoke zahtjeve na sigurnost spajanja i uklanjanja otpadaka izgaranja kroz dimnjake. Iz tog razloga je korišten koaksijalni dimnjak plinskog kotla, čiji je uređaj u osnovi različit od uobičajenih.

Uređaj i funkcije

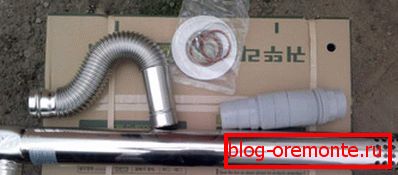

Koaksijalni dimnjak je kanal za uklanjanje dima, čija se konstrukcija sastoji od dvije cijevi različitih promjera umetnute jedna u drugu. Unutarnje površine cijevi ne diraju jedni druge, postoji zračni raspor između konture. Koaksijalni dimnjak sastavljen je od dodatnih elemenata: ravnih cijevi, utičnica, čaša, kondenzata. Obavlja dvije glavne funkcije:

1. Uklanjanje dima iz vatrogasne stanice. Dim se naziva mješavina plinova nastalih uslijed izgaranja goriva. Ovaj zadatak obavlja unutarnja cijev koaksijalnog sustava za uklanjanje dima.
2. Opskrba zrakom u peć. Kako bi se održala sagorijevanje u plinskom kotao, potrebno je osigurati nesmetani pristup kisikoj peći. U grijačima s uobičajenim kanalom za dimni ispušni zrak izlazi iz prostorije, što ga čini prepadnuto i teško disati iznutra. Koaksijalni dimnjak dovodi zrak do peći kroz vanjsku konturu cijevi.

Važno je! Takav uređaj je konstruiran prema principu odvajanja funkcije dimnjaka. To vam omogućuje povećanje produktivnosti i učinkovitosti. Proizvodi sagorijevanja goriva, čija je temperatura vrlo visoka, zagrijavaju vanjski krug. I vanjska cijev kroz koju zrači atmosferski zrak, zauzvrat, hladi unutarnju. Zahvaljujući ovom dizajnu, temperatura u dimnjaku je izjednačena, što sprječava pojavu kondenzata i smanjuje opasnost od požara.

prednosti

Koaksijalni dimnjak se smatra sofisticiranijim i učinkovitijim načinom za uklanjanje proizvoda izgaranja iz grijalice grijača. Elementi za montažu često se isporučuju zajedno s opremom. Većina proizvođača preporučuje ugradnju svojih proizvoda dimnjama ove vrste, jer imaju sljedeće prednosti:

• Visoke performanse. Zbog zagrijavanja atmosferskog zraka koji ulazi u peć s ulice, povećava se učinkovitost plinskog kotla i smanjuje se potrošnja goriva i troškovi.
• Izolacija. Zbog vanjskog unosa zraka izoliran je sustav za uklanjanje dima toplinskih dijelova s ​​zatvorenom peći i koaksijalnim dimnjakom. To znači da ugljični monoksid ne prodire u stambeni prostor.
• sigurnost od požara. Budući da je vanjska kontura cijevi kroz koju zrači atmosferski zrak ima nižu temperaturu, rizik od požara kroz kvar dimnjaka svodi se na gotovo nulu.
• Универсальность. instalacija коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
• Kompaktnost. Kombinacija dviju funkcija u jednom uređaju štedi prostor, jer visokokvalitetni koaksijalni dimnjak manjeg promjera može se nositi s bilo kojim volumenom plinova.

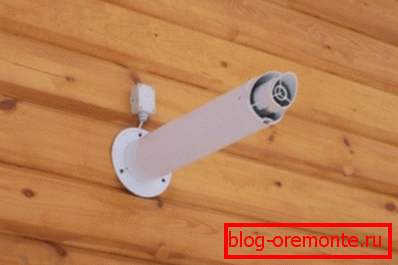

• Jednostavna instalacija. Kako bi dovodili dimnjak plinskog kotla koaksijalnog pogleda na ulicu kroz zid, nije potrebno posebno znanje, iskustvo ili skupi alat. Njegov dizajn olakšava montažu i davanje zidnih ili podnih kotlova.
• Prijateljstvo okoliša. Zbog velike učinkovitosti kotlova koji koriste koaksijalne cijevi za ispuštanje dimnih plinova, plin se potpuno spali u peći. Takav uređaj smanjuje emisije plina u atmosferu, što je ekološki prihvatljivije.

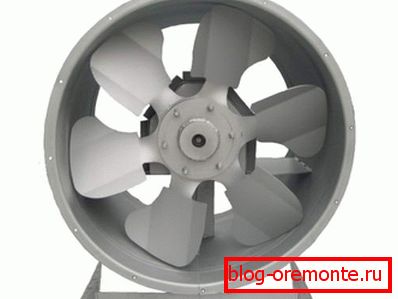

Važno je! Koaksijalni dimnjak pogodan je isključivo za plinske kotlove sa zatvorenim vatrostalnim kabinama i prisilnim nacrtom, kojim upravlja mali ventilator ugrađen u unutrašnjost cijevi. Nacrt sustava za uklanjanje dima ove vrste mora uključivati ​​kondenzatora i reviziju kroz koju se cijev čisti.

Sigurnosni zahtjevi za ugradnju

Prema statistikama Ministarstva za izvanredne situacije i proizvođača, koaksijalni kanali za uklanjanje dima smatraju se sigurnijima i učinkovitijima. Međutim, prilikom instaliranja morate ispunjavati određene uvjete:

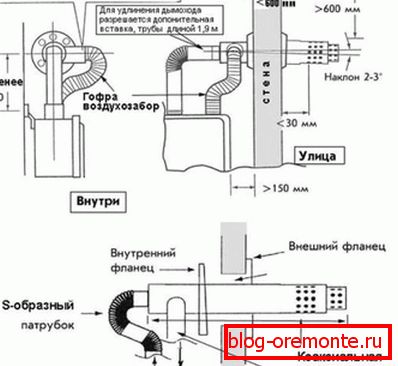

1. Maksimalni dopušteni za većinu modela, duljina cijevi koja uklanja proizvode izgaranja u atmosferu je 3 m. Za pojedinačne uređaje mogu se koristiti cijevi do 4-5 m.
2. Dimna cijev je dovedena izvan zgrade preko zida uz zid grijaćeg kotla. Duljina vodoravnog dijela u mjestu povlačenja ne smije biti veća od 100 cm.
3. Otvaranje cijevi za ulicu nalazi se na visini od najmanje 150 cm od kotao grijanja i 200-250 cm od razine tla.
4. Udaljenost od točke povlačenja cijevi do susjednih objekata treba biti veća od 300 cm.
5. Koaksijalni dimnjak za plinski kotao ne preporuča se da se ispod prozora. Minimalna dopuštena udaljenost od izlazne točke do prozora je 100 cm.
6. Za cijevi za dimne cijevi, okomiti dio cijevi je opcionalan, dovoljno je da se vodoravno povuče kroz zid.

Obratite pažnju! Stručni graditelji raspravljaju o učinkovitosti korištenja koaksijalnih dimnjaka na području središnje Rusije i sjevernije regije, tvrdeći da su razvijeni za uporabu pri temperaturama nižim od -15 stupnjeva. Gdje je zimi većinu vremena temperatura padala ispod ove oznake, oni se zamrzavaju. Proizvođači objašnjavaju problem pogrešnog izračuna promjera vanjske i unutarnje cijevi i dužine dimnjaka.

instalacija

Za razliku od tradicionalnih metoda uklanjanja dima, koaksijalni dimnjak jednostavno se montira. Da biste dovršili instalaciju, morate strogo pridržavati se uputa proizvođača plinske opreme i sigurnosnih zahtjeva. Vješti majstori savjetuju da obratite pozornost na sljedeće točke:

• Instalacija dimnjaka proizvedenog zajedno s ugradnjom opreme za grijanje.
• Uređaji s zatvorenim ložištem ne zahtijevaju opremu za odvojenu sobu za kotlovsku sobu, ali mjesto montaže treba biti obloženo sa strane i vrh od dna vatrostalnim materijalom.
• Na zidu odredite točku cijevi kroz zid do ulice. Nalazi se na visini od 1,5 m od izlazne mlaznice kotla. Vidio sam rupu u pregradu, veličina koja je nekoliko centimetara veća od promjera dimnjaka.

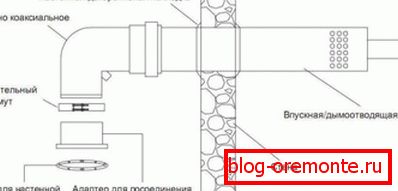

• Posebni spojni element priključen je na mlaznicu kotla i dimnjak se sastavlja iz pojedinačnih segmenata. Zglobovi su učvršćeni sa stezaljkama. Važno je! Za brtvljenje priključaka koaksijalnog sustava za uklanjanje dima, ne možete koristiti brtvila ili ljepljive trake, brtve.
• Prolaz cijevi kroz prepreku u obliku zida izoliran je vatrostalnim materijalom, na primjer, bazaltnim vlaknima.
• Vodoravni segment, koji donosi cijev na ulicu, okrenut je prema gore uz pomoć divergirajućeg koljena i postavlja se na potrebnu duljinu. Okomita sekcija učvršćena je na nosače na zid. Na vrh se stavlja zaštitni nosač.
