Krov endova - dijagram, uređaj i instalacija

Što je složenost krovne strukture veća, to više različitih elemenata uključuje. Klasični dvostruki krovni krov sastoji se od samo dvije padine, na čijem spoju nastaje vanjska strana - greben. Mnogobrojne opcije, koje imaju više od jednog grebena, oblikuju, pored vanjskih, i unutarnje kutove između ravnina, koje se zovu endov. Mnogi neiskusni graditelji pitaju se što je dolina na krovu i kako to ispravno. Ovaj će članak govoriti o značajkama uređaja i instalaciji ovog strukturnog elementa koji utječu na rad cijele strukture.

Što je endova?

Endova je funkcionalni element krova koji se stvara na spoju dviju krovnih nagiba složene, višeslojne strukture. Jednostavno rečeno, ovaj pojam se odnosi na unutarnji kut između dva susjedna padina. Završetak krovišta zbog prisutnosti ovog strukturnog dijela karakterizira povećana složenost projektiranja, montaže i rada. Razmatrane su funkcije doline:

  1. Povezivanje stingrays. Dvije nagnute plohe krovnih staza povezane su, umjesto uparivanja formirajući unutarnji kut, nazvan endovaya.
  2. Prikupljanje i transport vode. Endows su unutarnji kutovi, tako da voda teče iz padina u njih, skuplja se u velikom toku i prenosi se u kanalizacijski sustav.
  3. Akumulacija snijega. Također, mjesta gdje su klizaljke susjedne su mjesto akumulacije snježnih masa, pa se opterećenje na krovnom sustavu u tim područjima povećava.

Imajte na umu da se uređaj krova endova treba izrađivati ​​u skladu s izračunima opterećenja i radnog nacrta, budući da je ovaj strukturni element podložan povećanom opterećenju zbog nakupljanja snijega i atmosferske vlage.

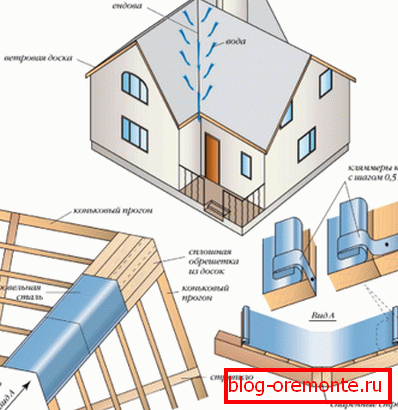

Endo graditeljstvo Strukturne značajke višeslojnog krova

vrste

Multi-krov je složena struktura, koja se sastoji od nekoliko nagiba, ima više grebena, kao i endyona. Žučna mjehura između nagnutih površina formiranih na njihovom spoju je ranjiva točka kroz koju se često javljaju propuštanja ako instalacija nije ispravno izvedena. U skladu s značajkama uređaja razlikuju se sljedeće vrste dolina:

  • Otvori. To je otvoreni spoj između dvije rampe, u koje je postavljen poseban kliznik. Ovo je najlakše instalirana inačica uređaja za kvar na krovovima s laganim kutom nagiba.
  • Zaključana. Ova opcija je drugačija. Koje su staze savršeno uklopljene, bez stvaranja praznine. Endova zatvorena tip pogodna za krovne konstrukcije s strmim padinama.
  • Isprepleteni. Interlaced endo naziva se metoda uređaja spoja između dva povezana padina, u kojima se ploče krovnog materijala isprepliću, pouzdano štite unutarnji kut od prodiranja vlage.

U pravilu, krov metalnog krova ili valovitog krova sastoji se od nekoliko elemenata: ojačana vodonepropusnost, unutarnja traka koja štiti spoj od propuštanja atmosferske vlage i ukrasnog dijela, čime je izgled žlijeba privlačniji.

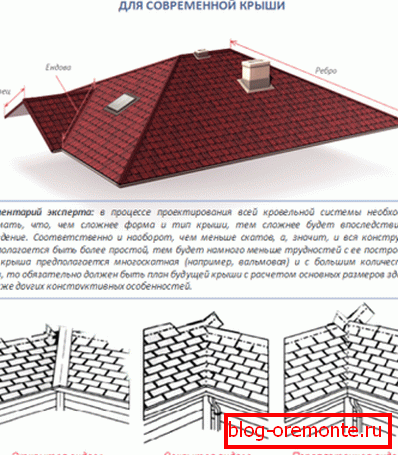

Vrste doline

Pravila uređaja

Spoj krova na krovu s više krakova karakterizira povećana ranjivost prema prodorima odmrznute ili kiše, budući da je teško spojiti vodonepropusni materijal bez praznine. Pored toga, žučni mjehur je izložen povećanim opterećenjima koja se javljaju kada se snijega nakuplja zimi. Stoga se krovni krov mora konstruirati u skladu sa sljedećim zahtjevima:

  1. Umjesto povezivanja pojedinih dijelova višeslojne konstrukcije potrebno je ojačati sanduk. Čvrsta podloga od ploče pomaže ravnomjerniju raspodjelu težine krovnog materijala i opterećenja koja padaju na krovu kada padne snijeg.
  2. Žilavac polukruga krova zahtijeva pojačanu vodonepropusnost. Kako bi zaštitili dolinu od curenja vode tijekom tuširanja ili taljenja snježne kape, nužno je osigurati dodatnu vodonepropusnost, u tu svrhu će biti opremljen poseban tepih s vodonepropusnim oblogama.

Prije nego što napravite endova na krovu, morate pažljivo razmotriti njegov dizajn tako da tijekom rada neće uzrokovati curenje. Prilikom izrade projekta, važno je ispravno izračunati opterećenje na koju će biti podvrgnut. Na primjer, keramičke pločice imaju mnogo veću težinu od valovite ploče, pa je potrebno dodatno ojačanje.

Zahtjevi za materijale i komponente

Endova se također zove posebna traka za opremu unutarnjih uglova između padina krova. Za svaki krovni materijal napravljene su posebne komponente za zaštitu odstojanja od prodiranja vlage. Predmeti za folije, krovne čelične i metalne pločice su uglovi, a završni elementi za pločice podsjećaju na polukružne kanale. Glavna stvar je da materijal iz kojeg su izrađeni zadovoljava sljedeće uvjete:

  • Dodatni elementi trebaju biti odabrani u skladu s krovnim materijalom, koji pokriva krov.
  • Materijal iz kojeg se izrađuju dodatni elementi mora biti vrlo otporan na vlagu kako bi se zaštitio jaz između krovnog materijala od prodiranja vlage.
  • Dodatni elementi koji se koriste za opremu širenja trebaju imati visoku mehaničku čvrstoću i dug životni vijek.

Zanimljivo je da prije nego što proizvođači ne proizvode posebne dodatne elemente za opremu žlijeba, stoga su programeri koristili razna improvizirana sredstva i ostatke krovnog materijala za te svrhe. Sada je proizvedena pouzdana i estetska endova, pogodna za bilo koju boju i vrstu premaza.

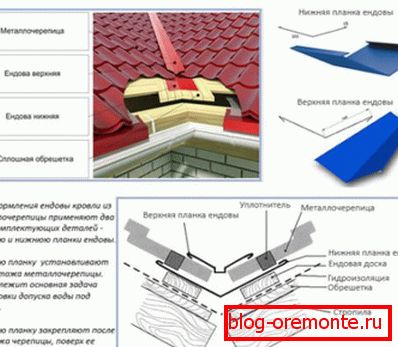

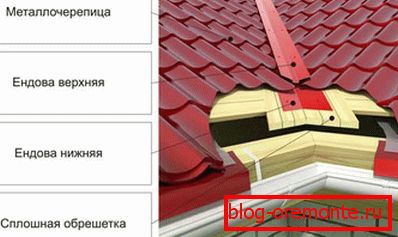

Završne ploče za metalne pločice

Tehnika instalacije

Mnogi neiskusni krovnici ne znaju kako napraviti endovu kako bi se izbjeglo curenje tijekom rada krova. Zapravo, ovo je prilično jednostavan tehnološki proces koji se provodi u procesu postavljanja krovova. Instalacija endove provodi se uz pomoć odvijača, samoreznih vijaka, metalnih škara, vodonepropusnog filma, brtvila i posebne trake. Instalacija je sljedeća:

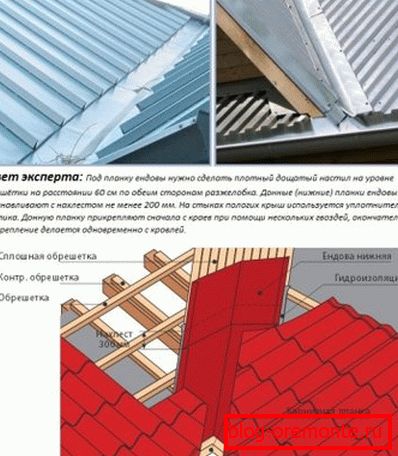

  1. Prvo, na mjestu gdje je krovni krov montiran, postoji shema montaže letvice pojačana dodatnim elementima. Bit će optimalno montirati neprekidni sanduk od oštrice od 40x150 mm u ovom području.
  2. Na vrhu kontinuiranih sanduka stane vodootporno. Kako bi se osiguralo da se tepih s podstavom pouzdano štiti od propuštanja, materijal se polaže u nekoliko slojeva.
  3. Zatim, na vrhu vodonepropusnosti pomoću odvijača i pocinčane samorezne vijke na sanduku pričvrsti se na unutarnji štavljač stezaljke.
  4. Nakon što se položi krovni materijal, jaz, gdje se rampe spajaju, obilno kapati s brtvilom, a zatim se zatvore s ukrasnim kutom, pričvršćenim pomoću krovnih vijaka s posebnim podlošcima.

Imajte na umu da samo krajnji krov, montiran prema tehnologiji, pouzdano štiti od oborina, a također ne daje u deformaciju pod povećanim opterećenjem.

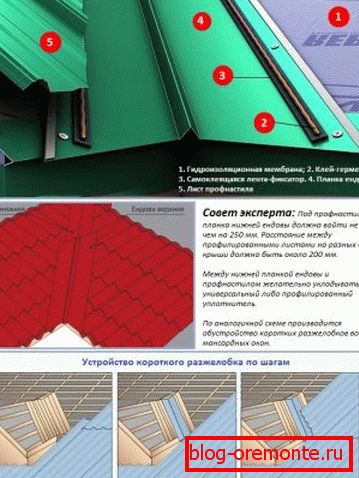

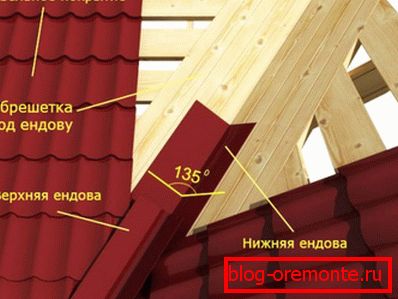

Shema za fiksiranje Endova Pravila za pričvršćivanje gornje šipke Donja pravila montaže ploča
