Krovni krov - dizajn trub sustava

Ponekad krov s dvostrukom padinom izgleda dosadno i uništava harmoniju arhitektonskog stila, tako da dizajneri moraju izmisliti nešto originalnije. Jedna od ovih opcija s "twist" - tipa krovnog štapa. Elegantan simetrični dizajn s jedne strane čini se jednostavnim, ali istodobno zahvaća svoj egzotičnost, pozivajući se na estetiku istočnog ili sjevernog yurta.

Majstora krovova savjetuje se da napuste samokontrolu krova kuka ako niste sigurni u visoku razinu vještina i iskustva gradnje. Najjednostavnija je mogućnost povjeriti dizajnerski rad i instalaciju profesionalcima. Međutim, ništa vam neće spriječiti razumijevanje strukture krova i njegovog rešetkastog sustava kako bi se procijenila mogućnost izgradnje samih.

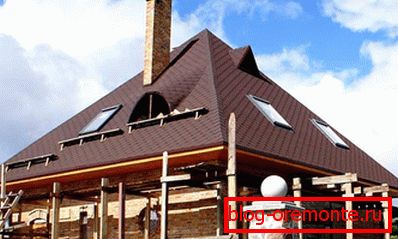

Kuća s krovnim krovom

Kuća s krovnim krovom

Kuća s krovnim krovom

Značajke dizajna

Krovni krov, čija se konstrukcija može sastojati od četiri ili više nagiba, u klasičnoj se verziji smatra nekom vrstom chetyrehskatnoy. Broj padina ovisi o geometrijskom obliku podnožja krova. Ako se preklapaju strukture u obliku kvadrata, bit će njih četiri, a ako je okrugla, može biti pet do šest ili čak više, glavni uvjet je da su identični u obliku i veličini.

Dizajn krovnog krova

Izgradnja krova kosti sastoji se od sljedećih dijelova:

  • Čvor hrpta, točka povezivanja svih dasaka nogu krova kuka, čineći svoj vrh, vrhunac.
  • Triangularne padine, poduprte rozetima i oblikovanjem površine krova. Bez obzira na to koliko je kosina krovnog krova, njihov kut nagiba varira od 20 do 50 stupnjeva.
  • Preklop, izbočeni dio krova koji štiti zid od kiše i vjetra. Kako bi izbočina mogla učinkovito obavljati svoje funkcije, dužina mora biti najmanje 40-50 cm, a dugački donji dijelovi nogu ili nosača trake čine izbočinu.
  • Krovni pokrov, materijal kojim je krovni sustav krovnog krova zatvoren kako bi oblikovao njegovu površinu. Ona štiti zgradu od prodiranja u snijeg, kišu i hladnoću. Krovni materijali koriste se metalnim krovovima, valovitim pločama, ondulinom, shinglovom, krovnim pletivom, škriljevcima.

    Tijelo kostima za kuka

  • Rasklopni sustav, elementi krovnog krova, koji nose i distribuiraju svoju težinu na nosive zidove i temelje, sprečavajući deformaciju, spuštanje i propadanje.
  • Sustavi odvodnje, skup elemenata koji pomažu višku vlage da napuste površinu krova kuka u olujnoj kanalizaciji. Sastoji se od lijevaka za dovod vode, kanala i vertikalnih cijevi.

Krovni krov konstruiran je temeljem načela simetrije. Stoga se maksimalna harmonija može postići kada se okrugla ili četvrtasta struktura koristi kao baza za to. Za pravokutnu kuću, također možete izgraditi krovni krov, ali mnogo je teže nego ako gradite krovni krov.

prednosti

Krovni krov je vrlo kompliciran u dizajnu i dugotrajan za instalaciju, ali gledajući okolne kuće, možete vidjeti da je vrlo popularan. Dizajneri koriste projekt u izradi krova kobilice kako bi objasnili svoje prednosti:

  1. Izvrsna aerodinamička svojstva koja omogućuju da krovni krov podupre oštroumno, pa čak i uraganske neugodne mirise, bez straha od odstranjivanja krovnog materijala i padova potkrovlja.
  2. Dizajn krova kose sa svojim strmim padinama omogućuje vam zaboravljanje takvog neugodnog, rutinskog događaja, kao što je čišćenje krova od snijega.
  3. Krovni krov ostavlja mogućnost uređenja prostranog, stambenog potkrovlja. Međutim, zbog nedostatka zabata, morat ćete instalirati skupi krovni prozori koji se postavljaju izravno na rampu.
  4. Izvorni dizajn razlikuje kuće s četvrtastim krovom od redova sličnih projekata s dvostranim trokutastim krovom.

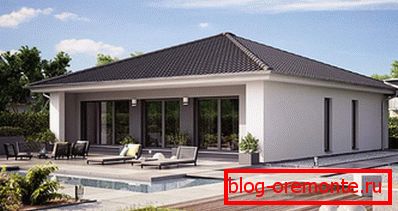

Kuća s krovnim krovom

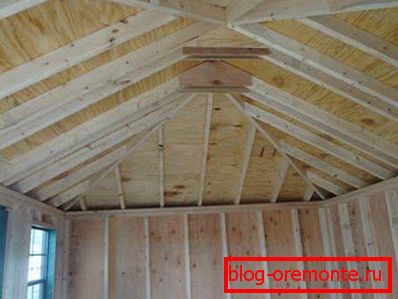

Krovni krov iznutra

Uređaj rešetkasti sustav

Rafterov krovni krovni sustav - okvir na kojemu drži, njegov temelj. Ovisno o načinu pričvršćivanja rogova, postoji varijanta i najlonska varijanta. Vješalice se temelje na dvije točke - mauerlat i crvenom čvoru, a letvice imaju dodatnu potporu na okomitom stalku, koji je postavljen na unutarnjem ležajnom zidu. Izbor tipa krova za krovni sustav ovisi o izgledu i području kuće.Iskusni dizajneri krova ne preporučuju korištenje zidnih sustava ako padine padina prelaze 40 stupnjeva.

Rafterov krovni krovni sustav

Sastoji se od sljedećih elemenata:

  • Mauerlat. Tijekom izrade krova kose, mauerlat od 150x150 mm debelog drveta ili više položen je na zid, podnožje svakog nagiba. To jest, ako je krov na četiri strane, potrebno vam je četiri izdržljiva, pouzdana greda tretirana vatrostalnom i antiseptičkom. Mauerlat se koristi kao podloga za pričvršćivanje greda i raspodjelu težine krovne strukture oko perimetra nosivih zidova. Usput, na unutarnjim pregradama uključenim u kosi rešetkasti sustav oni također montirati nosač greda, samo se zove pod.
  • Ridge čvor. Točka na kojoj se susreću gornji dijelovi nogu se nazivaju morsko more. Krovni šator tipa podrazumijeva povezivanje hrpta u obliku čvora, a ne linija, poput kuka ili dvostranih.

    Ridge čvorni uređaj

  • Dijagonalni (nakosny) grede. Razlikuju se od hrpta hrpta u četiri smjera do uglova mauerlat, formirajući rebra rampe. Duljina nožnih nogu više nego obično, tako da njihova debljina mora izdržati povećana opterećenja.

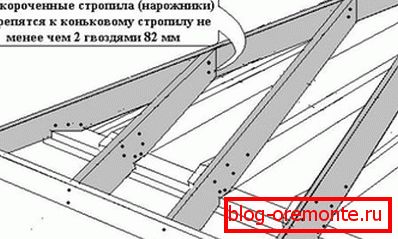

  • Narozhnikov. Ovi elementi su karakteristična osobina krova kose, imaju različite duljine, povećavaju se približavajući se središnjoj nozi. Narodezhniki popraviti jednu stranu na rogonima, a drugi na mauerlat.Iskusni krovnici ističu da ni u kojem slučaju planeri ne bi trebali biti pričvršćeni na police i hrpu čvorova, ovo razbija krutost strukture!

    Montažna učvršćenja

  • Središnji rogeri. Najduža noga, smještena u sredini između dvije kose, je sve što je ostalo od običnih rogova, koji se koriste u krovu hip kuka.
  • Stalci. Okomito instalirane šipke koje služe kao podloga za noge kostiju ili tračnice. Koristili su krovni krov s preklopnim sustavom.
  • Zatezanje i vijke, vodoravni prečki između parova trave, ugasivanje opterećenja na zidovima kuće. Što je veće zatezanje, to je deblji šipka.
  • Struts, rekviziti, instalirani pod kutom od 45 stupnjeva do nogu. Potrebni su radi smanjenja skretanja rogova na težini vlastite težine.

    Artikulacija nogu

  • Tokarenje. Nasljeđivanje je osnova za krovne podove. Mekani i rolirajući krovni materijali zahtijevaju opremu kontinuiranog prekrivanja ploča od šperploče otpornog na vlagu, a za oblaganje i metalne pločice dovoljno je rešetka.

Sustav trave može biti izrađen od metala ili drveta. Drvo je jeftinije, lakše je obrađivati, ali je potrebno prethodno liječenje antiseptičkim, paljenjem za zaštitu od truljenja i požara.

Zvjezdice dizajna

Izgradnja krova krova počinje s izračunom i izradom radnog nacrta. Ne samo arhitekti, već i posebni računalni programi, mogu pomoći. Izračunavaju kut nagiba padina, visina čvorova grebena, poprečni presjek elemenata okvira.

  1. Prvi korak je utvrditi nagib klizaljki, temeljen na podacima klimatologije zgrada. Pomoću posebnih karata saznat će koja od osam zona snijega i vjetra opterećuje gradilište i koji je preporučeni kut. Dalje, trebate odabrati pokrov krova, a zatim pazite da se može montirati na rampe s takvim kutom. U pravilu, valjani materijali se koriste na ravnim krovovima, a modularni, listovi na strmijim krovovima.

    Projekt krova krovnog šatora

  2. Također, za izradu projekta potrebno je izračunati visinu zgloba hrpta. Tijekom izračuna, oni uzimaju u obzir kut nagiba padina, željenu visinu stropa u potkrovlju. Konvencionalno, krov je podijeljen na pola i izrezan je kao trokut s dva poznata kuta i bočno jednaka širini kuće. Nakon toga se visina grebena izračunava pomoću trigonometrijskih formula.

    Crtanje krovnog krova

  3. Nemoguće je izraditi bez izračunavanja ukupnog opterećenja na radilici, koji se sastoji od vrijednosti privremene (mase snijega i posluživanja krova osobe) i stalnog (težina krovne kuke, stvarnog okvira i podova). Ovaj parametar u središnjoj Rusiji doseže do 380 kg po metru, prema njemu se odabire debljina nosača trave, ploča za napajanje, zatezanje i stupova.

Projektni krovni krov za gazde

Krov tipa kuka doprinosi racionalnoj raspodjeli topline u kući, štiti od kiše, sprečava stvaranje snježne kape, a također je prikladan za otvorenu radionicu, monumentalnu uglednu kućicu!
